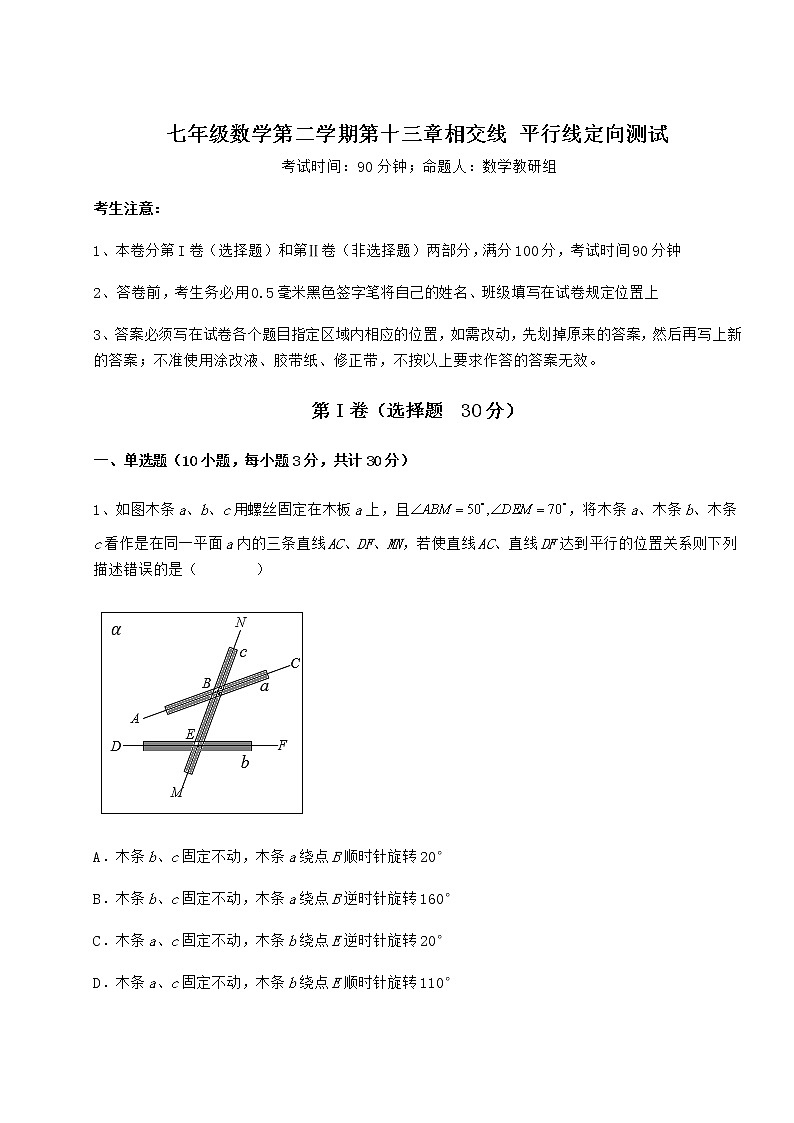

七年级数学第二学期第十三章相交线 平行线定向测试
考试时间：90分钟；命题人：数学教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图木条a、b、c用螺丝固定在木板a上，且，将木条a、木条b、木条c看作是在同一平面a内的三条直线AC、DF、MN，若使直线AC、直线DF达到平行的位置关系则下列描述错误的是（ ）

A．木条b、c固定不动，木条a绕点B顺时针旋转20°
B．木条b、c固定不动，木条a绕点B逆时针旋转160°
C．木条a、c固定不动，木条b绕点E逆时针旋转20°
D．木条a、c固定不动，木条b绕点E顺时针旋转110°
2、如图所示，AB∥CD，若∠2是∠1的2倍，则∠2等于（　　）

A．60° B．90° C．120° D．150°
3、如图，直线l1l2，直线l3与l1、l2分别相交于点A，C，BC⊥l3交l1于点B，若∠2＝30°，则∠1的度数为（　　）

A．30° B．40° C．50° D．60°
4、一辆汽车在广阔的草原上行驶，两次拐弯后，行驶的方向与原来的方向相同，那么这两次拐弯的角度可能是（ ）
A．第一次向右拐40°，第二次向右拐140°．
B．第一次向右拐40°，第二次向左拐40°．
C．第一次向左拐40°，第二次向右拐140°．
D．第一次向右拐140°，第二次向左拐40°．
5、如图，直线b、c被直线a所截，则与是（ ）

A．对顶角 B．同位角 C．内错角 D．同旁内角

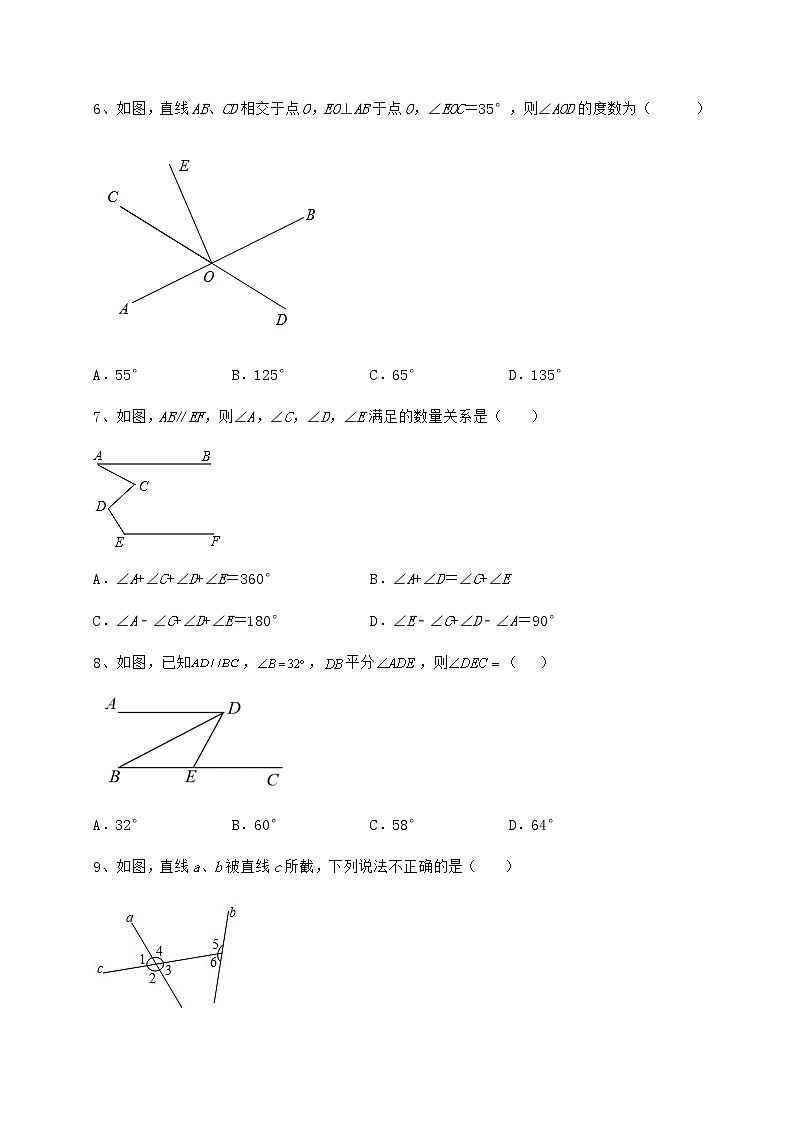

6、如图，直线AB、CD相交于点O，EO⊥AB于点O，∠EOC＝35°，则∠AOD的度数为（ ）

A．55° B．125° C．65° D．135°
7、如图，AB∥EF，则∠A，∠C，∠D，∠E满足的数量关系是（ ）

A．∠A+∠C+∠D+∠E＝360° B．∠A+∠D＝∠C+∠E
C．∠A﹣∠C+∠D+∠E＝180° D．∠E﹣∠C+∠D﹣∠A＝90°
8、如图，已知，，平分，则（ ）

A．32° B．60° C．58° D．64°
9、如图，直线a、b被直线c所截，下列说法不正确的是（ ）

A．1与5是同位角 B．3与6是同旁内角
C．2与4是对顶角 D．5与2是内错角
10、下列语句中：
①有公共顶点且相等的角是对顶角；②直线外一点到这条直线的垂线段，叫做点到直线的距离；③互为邻补角的两个角的平分线互相垂直；④经过一点有且只有一条直线与已知直线垂直；其中正确的个数有（ ）
A．1个 B．2个 C．3个 D．4个
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图，将一块直角三角板与一张两边平行的纸条按照如图所示的方式放置，下列结论：①∠1=∠2；②∠3=∠4；③∠2=∠3；④∠4+∠5=180°．其中正确的是________．（填序号）

2、如图，点O在直线AB上，OD⊥OE，垂足为O．OC是∠DOB的平分线，若∠AOD=70°，则∠COE=__________度．

3、如图，于点F，于点D，E是AC上一点，，则图中互相平行的直线______．

4、如图，已知AB⊥AC，AD⊥BC，则点A到BC的距离是线段____________的长度．

5、已知：如图，在三角形ABC中，于点D，连接DE，当时，求证：DEBC．
证明：∵（已知），
∴（垂直的定义）．
∴________，
∵（已知），
∴________（依据1：________），
∴（依据2：________）．

三、解答题（10小题，每小题5分，共计50分）
1、如图，AB与EF交于点B，CD与EF交于点D，根据图形，请补全下面这道题的解答过程．

（1）∵∠1=∠2（已知）
∴ CD（ ）
∴∠ABD+∠CDB = （ ）
（2）∵∠BAC =65°，∠ACD=115°，( 已知 )
∴∠BAC+∠ACD=180° (等式性质)
∴ABCD （ ）
（3）∵CD⊥AB于D，EF⊥AB于F，∠BAC=55°（已知）
∴∠ABD=∠CDF=90°（ 垂直的定义）
∴ （同位角相等，两直线平行）
又∵∠BAC=55°，（已知）
∴∠ACD = （ ）
2、小明同学遇到这样一个问题：
如图①，已知：AB∥CD，E为AB、CD之间一点，连接BE，ED，得到∠BED．
求证：∠BED＝∠B+∠D．
小亮帮助小明给出了该问的证明．
证明：
过点E作EF∥AB
则有∠BEF＝∠B
∵AB∥CD
∴EF∥CD
∴∠FED＝∠D
∴∠BED＝∠BEF+∠FED＝∠B+∠D
请你参考小亮的思考问题的方法，解决问题：
（1）直线l1∥l2，直线EF和直线l1、l2分别交于C、D两点，点A、B分别在直线l1、l2上，猜想：如图②，若点P在线段CD上，∠PAC＝15°，∠PBD＝40°，求∠APB的度数．
（2）拓展：如图③，若点P在直线EF上，连接PA、PB（BD＜AC），直接写出∠PAC、∠APB、∠PBD之间的数量关系．

3、将一个含有60°角的三角尺ABC的直角边BC放在直线MN上，其中∠ABC＝90°，∠BAC＝60°．点D是直线MN上任意一点，连接AD，在∠BAD外作∠EAD，使∠EAD＝∠BAD．
（1）如图，当点D落在线段BC上时，若∠BAD＝18°，求∠CAE的度数；
（2）当点E落在直线AC上时，直接写出∠BAD的度数；
（3）当∠CAE：∠BAD＝7：4时，直接写出写∠BAD的度数．

4、如图，107国道上有一个出口M，想在附近公路旁建一个加油站，欲使通道最短，应沿怎样的线路施工？

5、如图，在边长为1的正方形网格中，点A、B、C、D都在格点上．按要求画图：
（1）如图a，在线段AB上找一点P，使PC+PD最小．
（2）如图b，在线段AB上找一点Q，使CQ⊥AB，画出线段CQ．
（3）如图c，画线段CM∥AB．要求点M在格点上．

6、阅读并完成下列推理过程，在括号内填写理由．

已知：如图，点，分别在线段、上，，平分，平分交于点、．
求证：．
证明：平分（已知），
　　．
平分（已知），
　　（角平分线的定义），
（已知），
　　．
　　．
　　．
7、如图，直线AB、CD相交于点O，OE平分∠BOC，∠FOE＝90°，若∠AOD＝70°，求∠AOF度数

8、如图，在中，平分交于D，平分交于F，已知，求证：．

9、如图，直线AB、CD相交于点O，已知OE平分∠BOD，且∠AOC：∠AOD＝3：7．
（1）求∠DOE的度数；
（2）若∠EOF是直角，求∠COF的度数．

10、如图所示，已知∠AOD=∠BOC，请在图中找出∠BOC的补角，邻补角及对顶角．


-参考答案-
一、单选题
1、D
【分析】
根据同位角相等，两直线平行，逐项判断即可．
【详解】
解：A、木条b、c固定不动，木条a绕点B顺时针旋转20°，此时 ，则 ，有 ，故本选项正确，不符合题意；
B、木条b、c固定不动，木条a绕点B逆时针旋转160°，此时 ，则 ，有 ，故本选项正确，不符合题意；
C、木条a、c固定不动，木条b绕点E逆时针旋转20°，此时 ，则 ，有 ，故本选项正确，不符合题意；
D、木条a、c固定不动，木条b绕点E顺时针旋转110°，木条b、c重合，则 ，故本选项错误，符合题意．
故选：D．
【点睛】
本题主要考查了平行线的判定，图形的旋转，熟练掌握同位角相等，两直线平行是解题的关键．
2、C
【分析】
先由AB∥CD，得到∠1=∠CEF，根据∠2+∠CEF=180°，得到∠2+∠1＝180°，再由∠2＝2∠1，则3∠1=180°，由此求解即可．
【详解】
解：∵AB∥CD，
∴∠1=∠CEF，
又∵∠2+∠CEF=180°，
∴∠2+∠1＝180°，
∵∠2＝2∠1，
∴3∠1=180°，
∴∠1=60°，
∴∠2＝120°，
故选C．

【点睛】
本题主要考查了平行线的性质，领补角互补，解题的关键在于能够熟练掌握平行线的性质．
3、D
【分析】
根据平行线的性质和垂直的定义解答即可．
【详解】
解：∵BC⊥l3交l1于点B，
∴∠ACB＝90°，
∵∠2＝30°，
∴∠CAB＝180°−90°−30°＝60°，
∵l1l2，
∴∠1＝∠CAB＝60°．
故选：D．
【点睛】
此题考查平行线的性质，关键是根据平行线的性质解答．
4、B
【分析】
画出图形，根据平行线的判定分别判断即可得出．
【详解】
A.如图，由内错角相等可知，第二次拐弯后与原来平行，但方向相反，故不符合题意；

B.如图，由同位角相等可知，第二次拐弯后与原来平行，且方向相同，故符合题意；

C.如图，由内错角不相等可知，第二次拐弯后与原来不平行，故不符合题意；

D.如图，由同位角不相等可知，第二次拐弯后与原来不平行，故不符合题意．

故选：B．
【点睛】
本题考查了平行线的判定，正确画出图形，熟记判定定理是解题的关键．
5、B
【分析】
根据对顶角、同位角、内错角、同旁内角的特征去判断即可．
【详解】
∠1与∠2是同位角
故选：B
【点睛】
本题考查了同位角的含义，理解同位角的含义并正确判断同位角是关键．
6、B
【分析】
先根据余角的定义求得，进而根据邻补角的定义求得即可．
【详解】
EO⊥AB，∠EOC＝35°，
，
．
故选：B．
【点睛】
本题考查了垂直的定义，求一个角的余角、补角，掌握求一个角的余角与补角是解题的关键．
7、C
【分析】
如图，过点C作CG∥AB，过点D作DH∥EF，根据平行线的性质可得∠A＝∠ACG，∠EDH＝180°﹣∠E，根据AB∥EF可得CG∥DH，根据平行线的性质可得∠CDH＝∠DCG，进而根据角的和差关系即可得答案．
【详解】
如图，过点C作CG∥AB，过点D作DH∥EF，
∴∠A＝∠ACG，∠EDH＝180°﹣∠E，
∵AB∥EF，
∴CG∥DH，
∴∠CDH＝∠DCG，
∴∠ACD＝∠ACG+∠CDH＝∠A+∠CDE﹣（180°﹣∠E），
∴∠A﹣∠ACD+∠CDE+∠E＝180°．

故选：C．
【点睛】
本题考查了平行线的性质，两直线平行，同位角相等；两直线平行，内错角相等；两直线平行，同旁内角互补；熟练掌握平行线的性质，正确作出辅助线是解题关键．
8、D
【分析】
先根据平行线的性质（两直线平行，内错角相等），可得∠ADB=∠B，再利用角平分线的性质可得：∠ADE=2∠ADB=64°，最后再利用平行线的性质（两直线平行，内错角相等）即可求出答案．
【详解】
解：∵AD∥BC，∠B=32°，
∴∠ADB=∠B=32° ．
∵DB平分∠ADE，
∴∠ADE=2∠ADB=64°，
∵AD∥BC，
∴∠DEC=∠ADE=64°．
故选：D．
【点睛】
题目主要考查了平行线的性质和角平分线的性质，解题的关键是熟练掌握平行线的性质，找出题中所需的角与已知角之间的关系．
9、D
【分析】
根据同位角、对顶角、同旁内角以及内错角的定义对各选项作出判断即可．
【详解】
解：A、∠1与∠5是同位角，故本选项不符合题意；
B、∠3与∠6是同旁内角，故本选项不符合题意．
C、∠2与∠4是对顶角，故本选项不符合题意；
D、∠5与2不是内错角，故本选项符合题意．
故选：D．
【点睛】
本题主要考查了同位角、对顶角、同旁内角、内错角的定义，解答此题的关键是确定三线八角，可直接从截线入手．对平面几何中概念的理解，一定要紧扣概念中的关键词语，要做到对它们正确理解，对不同的几何语言的表达要注意理解它们所包含的意义．
10、A
【分析】
根据对顶角，点到直线的距离，邻补角，角平分线以及垂直的定义分别判断．
【详解】
解：①有公共顶点且相等的角不一定是对顶角，故错误；
②直线外一点到这条直线的垂线段的长度，叫做点到直线的距离，故错误
③互为邻补角的两个角的平分线互相垂直，故正确；
④同一平面内，经过一点有且只有一条直线与已知直线垂直，故错误；
故选A．
【点睛】
本题考查了对顶角，点到直线的距离，邻补角，角平分线以及垂直的定义，属于基础知识，要注意理解概念，抓住易错点．
二、填空题
1、①②④
【分析】
根据平行线的性质，直角三角板的性质对各小题进行验证即可得解．
【详解】
解：∵纸条的两边互相平行，
∴∠1=∠2，∠3=∠4，∠4+∠5=180°，故①，②，④正确；
∵三角板是直角三角板，
∴∠2+∠4=180°-90°=90°，
∵∠3=∠4，
∴∠2+∠3=90°，故③不正确．
综上所述，正确的是①②④．
故答案为：①②④．
【点睛】
本题考查了平行线的性质，直角三角板的性质，熟记性质与概念并准确识图是解题的关键．
2、35
【分析】
根据补角的性质，可得∠BOD=110°，再由OC是∠DOB的平分线，可得 ，又由OD⊥OE，可得到∠BOE=20°，即可求解．
【详解】
解：∵∠AOD=70°，∠AOD+∠BOD=180°，
∴∠BOD=110°，
∵OC是∠DOB的平分线，
∴ ，
∵OD⊥OE，
∴∠DOE=90°，
∴∠BOE=∠BOD-∠DOE=20°，
∴∠COE=∠BOC-∠BOE=35°．
故答案为：35
【点睛】
本题主要考查了补角的性质，角平分线的定义，角的和与差，熟练掌握补角的性质，角平分线的定义，角的和与差运算是解题的关键．
3、，
【分析】
由，，可得再证明可得
【详解】
解： ，，





故答案为：
【点睛】
本题考查的是平行线的判定，掌握“在同一平面内，垂直于同一直线的两直线平行”是解本题的关键.
4、##
【分析】
根据定义分析即可，点到的距离，垂足在直线上，据此即可求得答案．
【详解】

点A到BC的距离是线段
故答案为：
【点睛】
本题考查了垂线段的定义，理解定义是解题的关键．
5、 同角的余角相等 内错角相等，两直线平行
【分析】
根据垂直的定义及平行线的判定定理即可填空．
【详解】
∵（已知），
∴（垂直的定义）．
∴，
∵（已知），
∴（同角的余角相等），
∴（内错角相等，两直线平行）．
故答案为：；；同角的余角相等；内错角相等，两直线平行．
【点睛】
此题考查了平行线的判定与性质，熟记 “内错角相等，两直线平行”是解题的关键．
三、解答题
1、（1）AB；内错角相等，两直线平行；180°；两直线平行，同旁内角互补；（2）同旁内角互补，两直线平行；（3）AB；CD；125°；两直线平行，同旁内角互补.
【分析】
（1）由题意直接依据内错角相等，两直线平行进行分析以及两直线平行，同旁内角互补即可；
（2）由题意直接依据同旁内角互补，两直线平行进行分析即可；
（3）由题意直接根据两直线平行，同旁内角互补进行分析即可得出结论.
【详解】
解：（1）∵∠1=∠2 （已知）
∴AB∥CD（内错角相等，两直线平行）
∴∠ABD+ ∠BDC =180°（两直线平行，同旁内角互补）
故答案为：AB；内错角相等，两直线平行；180°；两直线平行，同旁内角互补；
（2）∵∠BAC =65°，∠ACD=115°，(已知)
∴∠BAC+∠ACD=180° (等式性质 )
∴AB∥CD (同旁内角互补，两直线平行)
故答案为：同旁内角互补，两直线平行；
（3）∵CD⊥AB于D，EF⊥AB于F ，∠BAC=55°，（已知）
∴∠ABD=∠CDF=90°（垂直的定义）
∴AB ∥CD（同位角相等，两直线平行）
又∵∠BAC=55°，（已知）
∴∠ACD = 125°．（两直线平行，同旁内角互补）
故答案为：AB；CD；125°；两直线平行，同旁内角互补.
【点睛】
本题考查平行线的判定与性质，熟练掌握平行线的判定与性质是解题的关键.
2、（1）55°；（2）当P在线段CD上时，∠APB=∠PAC +∠PBD；当P在DC延长线上时，∠APB=∠PBD-∠PAC；当P在CD延长线上时，∠APB=∠PAC-∠PBD；
【分析】
（1）过点P作PG∥l1，可得∠APG=∠PAC=15°，由l1∥l2，可得PG∥l2，则∠BPG=∠PBD=40°，即可得到∠APB=∠APG+∠BPG=55°；
（2）分当P在线段CD上时；当P在DC延长线上时；当P在CD延长线上时，三种情况讨论求解即可．
【详解】
解：（1）如图所示，过点P作PG∥l1，
∴∠APG=∠PAC=15°，
∵l1∥l2，
∴PG∥l2，
∴∠BPG=∠PBD=40°，
∴∠APB=∠APG+∠BPG=55°；

（2）由（1）可得当P在线段CD上时，∠APB=∠PAC +∠PBD；
如图1所示，当P在DC延长线上时，过点P作PG∥l1，
∴∠APG=∠PAC，
∵l1∥l2，
∴PG∥l2，
∴∠BPG=∠PBD=40°，
∴∠APB=∠BPG-∠APG=∠PBD-∠PAC；

如图2所示，当P在CD延长线上时，过点P作PG∥l1，
∴∠APG=∠PAC，
∵l1∥l2，
∴PG∥l2，
∴∠BPG=∠PBD=40°，
∴∠APB=∠APG-∠BPG=∠PAC-∠PBD；
∴综上所述，当P在线段CD上时，∠APB=∠PAC +∠PBD；当P在DC延长线上时，∠APB=∠PBD-∠PAC；当P在CD延长线上时，∠APB=∠PAC-∠PBD．

【点睛】
本题主要考查了平行线的性质，平行公理的应用，解题的关键在于能够熟练掌握平行线的性质．
3、（1）；（2）；（3）的值为：或.
【分析】
（1）先求解 再利用角的和差关系可得答案；
（2）分两种情况讨论，当落在的下方时，如图，当落在的上方时，如图，再结合已知条件可得答案；
（3）分两种情况讨论，如图，当落在的内部时，如图，当落在的外部时，再利用角的和差倍分关系可得答案.
【详解】
解：（1） ∠BAD＝18°，∠EAD＝∠BAD，




（2）当落在的下方时，如图，


当落在的上方时，如图，


而

（3）当落在的内部时，如图，

∠CAE：∠BAD＝7：4,

当落在的外部时，如图，
∠CAE：∠BAD＝7：4,

设则


解得：

综上：的值为：或.
【点睛】
本题考查的是角的和差倍分关系，周角的含义，邻补角的含义，三角形中的角度问题，一元一次方程的应用，根据题干信息画出符合题意的图形，再进行分类讨论是解本题的关键.
4、作图见解析
【分析】
根据垂线段最短作图即可；
【详解】
解：如图，过点M作MN⊥，垂足为N，欲使通道最短，应沿线路MN施工.

【点睛】
本题主要考查了垂线段最短的应用，尺规作图，准确分析作图是解题的关键．
5、（1）见解析；（2）见解析；（3）见解析
【分析】
（1）根据两点之间线段最短即连接CD，则CD与线段AB交于点P，此时PC+PD最小；
（2）根据图b可知∠B=45°，然后可在线段AB上找一点Q，使∠QCB=45°，则有CQ⊥AB，画出线段CQ；
（3）根据网格图c可知∠A=45°，然后再格点中找到∠MCA=45°，则有∠A=∠MCA=45°，进而可知CM∥AB．
【详解】
解：（1）如图a，点P即为所求；

（2）如图b，点Q和线段CQ即为所求；


（3）如图c，线段CM即为所求．
【点睛】
本题主要考查格点作图及结合了垂直的定义、平行线的性质等知识点，熟练掌握格点作图是解题的关键．
6、角平分线的定义；；两直线平行，同位角相等；等量代换；同位角相等，两直线平行．
【分析】
根据角平分线的定义和平行线的性质与判定即可证明．
【详解】
证明：平分（已知），
（角平分线的定义）．
平分（已知），
（角平分线的定义），
（已知），
（两直线平行，同位角相等）．
（等量代换）．
（同位角相等，两直线平行）．
故答案为：角平分线的定义；；两直线平行，同位角相等；等量代换；同位角相等，两直线平行．
【点睛】
本题主要考查了角平分线的定义，平行线的性质与判定，解题的关键在于能够熟练掌握相关知识进行求解．
7、55°
【分析】
由题意利用对顶角可得∠COB＝∠AOD＝70°，再根据角平分线性质可得∠EOB＝∠EOC＝35°，进而利用邻补角的性质得出∠AOF＝180°-∠EOB-∠FOE即可求得答案.
【详解】
解：∵∠AOD＝70°，
∴∠COB＝∠AOD＝70°，
∵OE平分∠BOC，
∴∠EOB＝∠EOC＝35°，
∵∠FOE＝90°，
∴∠AOF＝180°-∠EOB-∠FOE＝55°.
【点睛】
本题考查角的运算，熟练掌握对顶角、邻补角的性质以及角平分线的定义，掌握对顶角相等、邻补角之和等于180°是解题的关键．
8、见解析
【分析】
根据∠ADE=∠B可判定DE∥BC，根据平行线的性质得到∠ACB=∠AED，再根据角平分线的定义推出∠ACD=∠AEF，即可判定EF∥CD．
【详解】
证明：（已知），
（同位角相等，两直线平行），
（两直线平行，同位角相等），
平分，平分（已知），
，（角平分线的定义），
（等量代换）.
（同位角相等，两直线平行）.
【点睛】
此题考查了平行线的判定与性质，以及角平分线的定义，熟练掌握平行线的判定与性质是解题的关键．
9、（1）；（2）
【分析】
（1）由∠AOC：∠AOD＝3：7，先求解 再利用对顶角相等求解 结合角平分线的定义可得答案；
（2）先求解 再利用平角的定义可得答案.
【详解】
解：（1） ∠AOC：∠AOD＝3：7，


OE平分∠BOD，

（2）


【点睛】
本题考查的是角平分线的定义，对顶角的性质，平角的定义，垂直的定义，角的和差运算，掌握“几何图形中角的和差关系”是解本题的关键.
10、∠BOC的补角有两个∠BOD和∠AOC；∠BOC的邻补角为∠AOC；∠BOC没有对顶角.
【分析】
由题意直接根据补角，邻补角及对顶角的定义进行分析即可找出.
【详解】
解：因为∠BOC＋∠AOC=180º(平角定义），
所以∠AOC是∠BOC的补角,
∠AOD=∠BOC（已知），
所以∠BOC＋∠BOD=180º.
所以∠BOD是∠BOC的补角．
所以∠BOC的补角有两个：∠BOD和∠AOC.
因为∠AOC和∠BOC相邻，
所以∠BOC的邻补角为：∠AOC.
∠BOC没有对顶角.
【点睛】
本题考查补角，邻补角及对顶角的定义，熟练掌握补角，邻补角及对顶角的定义是解题的关键.
