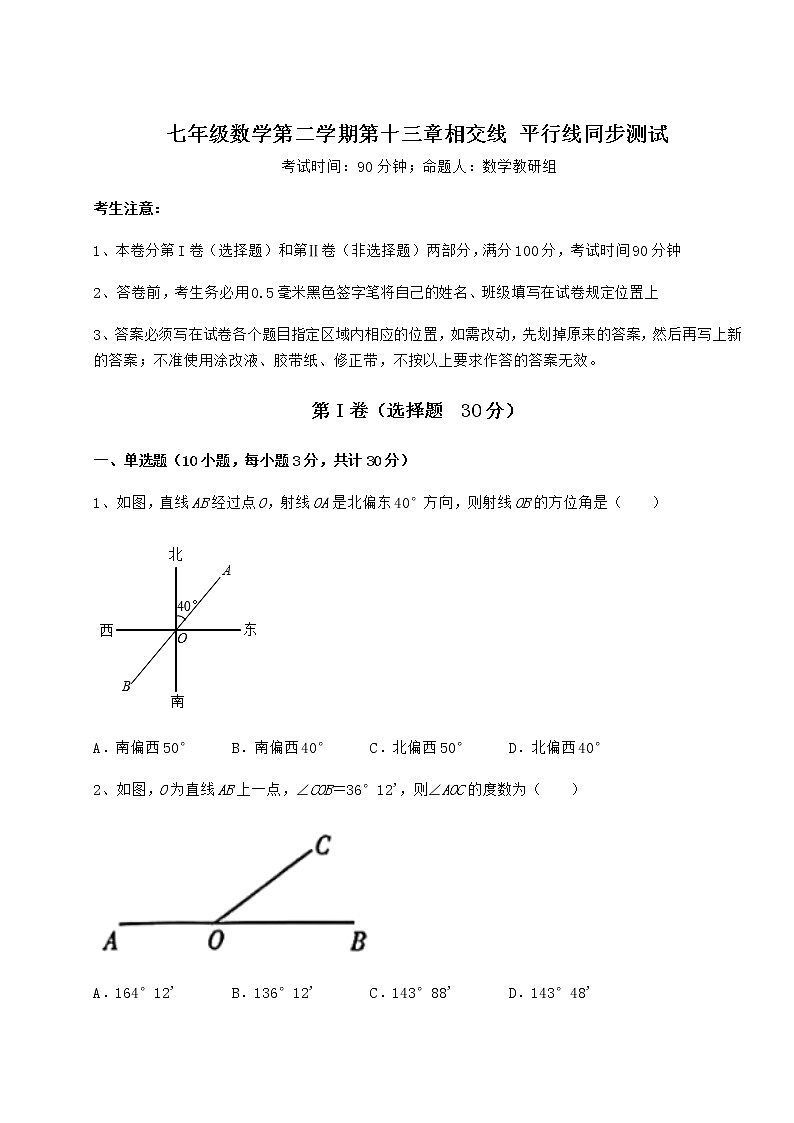

七年级数学第二学期第十三章相交线 平行线同步测试
考试时间：90分钟；命题人：数学教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图，直线AB经过点O，射线OA是北偏东40°方向，则射线OB的方位角是（ ）

A．南偏西50° B．南偏西40° C．北偏西50° D．北偏西40°
2、如图，O为直线AB上一点，∠COB＝36°12'，则∠AOC的度数为（　　）

A．164°12' B．136°12' C．143°88' D．143°48'
3、如图，AB∥CD，AE∥CF，∠C＝131°，则∠A＝（ ）

A．39° B．41° C．49° D．51°
4、如图，直线a，b被直线c所截，下列条件不能判定直线a与b平行的是（　　）

A．∠1＝∠3 B．∠2+∠3＝180° C．∠1＝∠4 D．∠1+∠4＝180°
5、如图，点D是AB上的一点，点E是AC边上的一点，且∠B＝70°，∠ADE＝70°，∠DEC＝100°，则∠C是( )

A．70° B．80° C．100° D．110°

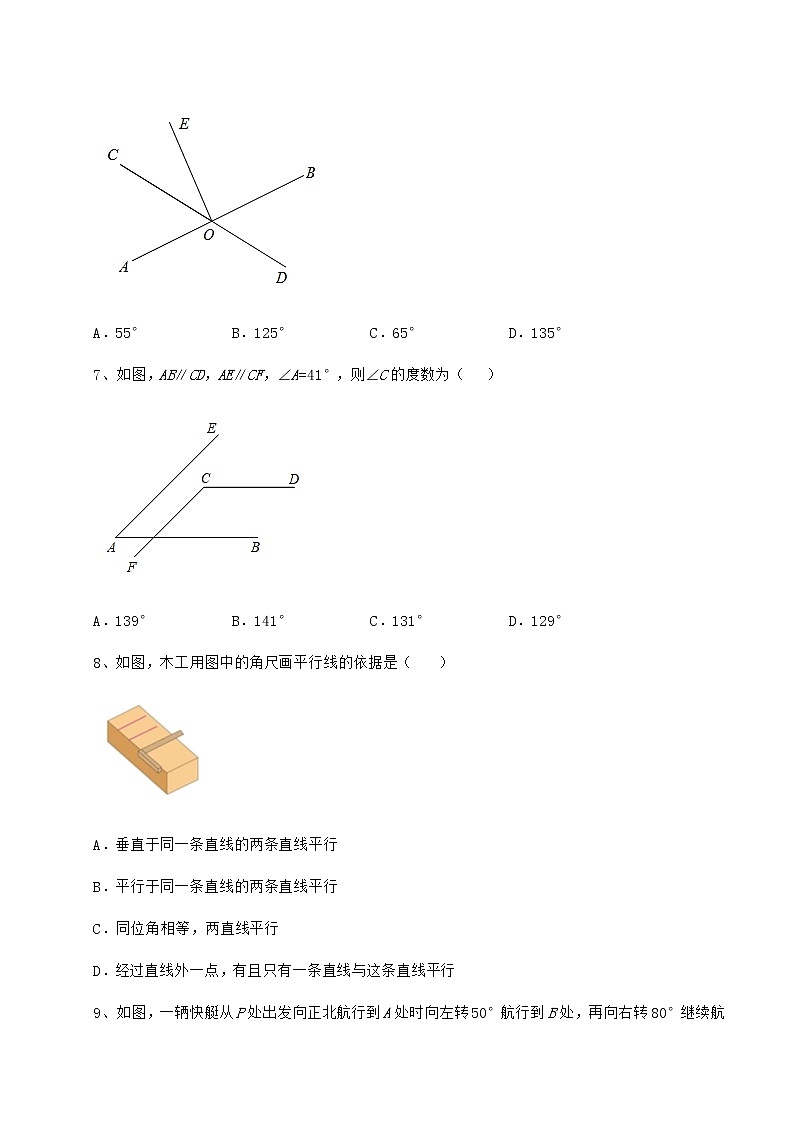

6、如图，直线AB、CD相交于点O，EO⊥AB于点O，∠EOC＝35°，则∠AOD的度数为（ ）

A．55° B．125° C．65° D．135°
7、如图，AB∥CD，AE∥CF，∠A=41°，则∠C的度数为（ ）

A．139° B．141° C．131° D．129°
8、如图，木工用图中的角尺画平行线的依据是（ ）

A．垂直于同一条直线的两条直线平行
B．平行于同一条直线的两条直线平行
C．同位角相等，两直线平行
D．经过直线外一点，有且只有一条直线与这条直线平行
9、如图，一辆快艇从P处出发向正北航行到A处时向左转50°航行到B处，再向右转80°继续航行，此时航行方向为（　　）

A．西偏北50° B．北偏西50° C．东偏北30° D．北偏东30°
10、如图，直线b、c被直线a所截，则与是（ ）

A．对顶角 B．同位角 C．内错角 D．同旁内角
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、在体育课上某同学跳远的情况如图所示，直线表示起跳线，经测量，PB＝3.3米，PC=3.1米，PD=3.5米，则该同学的实际立定跳远成绩是___________米；

2、已知直线AB、CD相交于点O，且A、B和C、D分别位于点O两侧，OE⊥AB，，则____________．
3、如图，已知直线l1∥l2，∠A＝125°，∠B＝85°，且∠1比∠2大4°，那么∠1＝______．

4、如图，已知 AB∥CD∥EF，BC∥AD，AC 平分∠BAD，那么图中与∠AGE 相等的角(不包括∠AGE)有_____个．

5、如图，已知，CE平分，，则______°．

三、解答题（10小题，每小题5分，共计50分）
1、如图，直线AB，CD，EF相交于点O，OG⊥CD．
（1）已知∠AOC＝38°12'，求∠BOG的度数；
（2）如果OC是∠AOE的平分线，那么OG是∠EOB的平分线吗？说明理由．

2、如图，直线AB与CD相交于点O，OC平分∠BOE，OF⊥CD，垂足为点O．
（1）写出∠AOF的一个余角和一个补角．
（2）若∠BOE＝60°，求∠AOD的度数．
（3）∠AOF与∠EOF相等吗？说明理由．

3、如图，在8×6的正方形网格中，每个小正方形的顶点称为格点，点D是∠ABC的边BC上的一点，点M是∠ABC内部的一点，点A、B、C、D、M均在格点上，只用无刻度的直尺，在给定的网格中按要求画图，并回答问题：
（1）过点M画BC的平行线MN交AB于点N；
（2）过点D画BC的垂线DE，交AB于点E；
（3）点E到直线BC的距离是线段 　 　的长度．

4、如图，已知，，，试说明直线AD与BC垂直（请在下面的解答过程的空格内填空或在括号内填写理由）．

理由：C，（已知）
，（ ）
．（ ）
又，（已知）
=180°．（等量代换）
，（ ）
．（ ）
，（已知）
，
．
5、已知AB∥CD，点E在AB上，点F在DC上，点G为射线EF上一点．
（基础问题）如图1，试说明：∠AGD＝∠A＋∠D．（完成图中的填空部分）．
证明：过点G作直线MN∥AB，
又∵AB∥CD，
∴MN∥CD（ 　 　）
∵MN∥AB，
∴∠A＝（ 　 　）（ 　 　）
∵MN∥CD，
∴∠D＝ 　 　（ 　 　）
∴∠AGD＝∠AGM＋∠DGM＝∠A＋∠D．
（类比探究）如图2，当点G在线段EF延长线上时，直接写出∠AGD、∠A、∠D三者之间的数量关系．
（应用拓展）如图3，AH平分∠GAB，DH交AH于点H，且∠GDH＝2∠HDC，∠HDC＝22°，∠H＝32°，直接写出∠DGA的度数．

6、如图，平面上有三个点A、B、C．

（1）根据下列语句按要求画图．
①画射线AB，用圆规在线段AB的延长线上截取BD＝AB（保留作图痕迹）；
②连接CA、CD、CB；
③过点C画CE⊥AD，垂足为点E；
④过点D画DF∥AC，交CB的延长线于点F．
（2）①在线段CA、CE、CD中，线段_________最短，依据是_________．
②用刻度尺或圆规检验DF与AC的大小关系为_________．
7、如图，OB⊥OD，OC平分∠AOD，∠BOC＝35°，求∠AOD和∠AOB的大小．

8、按要求画图，并回答问题：
如图，平面内有三个点A，B，C.

根据下列语句画图：
（1）画直线AB；
（2）射线BC；
（3）延长线段AC到点D，使得；
（4）通过画图、测量，点B到点D的距离约为______cm（精确到0.1）；
（5）通过画图、测量，点D到直线AB的最短距离约为______cm（精确到0.1）．
9、如图，直线AB、CD相交于点O，OE平分∠BOC，∠FOE＝90°，若∠AOD＝70°，求∠AOF度数

10、已知：如图，中，点、分别在、上，交于点， ，．

（1）求证：；
（2）若平分，，求的度数．

-参考答案-
一、单选题
1、B
【分析】
由对顶角可知∠1=40°，故可知射线OB的方位角；
【详解】
解：由对顶角可知，∠1=40°
所以射线OB的方位角是南偏西40°
故答案为B

【点睛】
本题考查了方向角．解题的关键是掌握方向角的定义，方向角的表示方法是北偏东或北偏西，南偏东或南偏西．
2、D
【分析】
根据邻补角及角度的运算可直接进行求解．
【详解】
解：由图可知：∠AOC+∠BOC=180°，
∵∠COB＝36°12'，
∴∠AOC=180°-∠BOC=143°48'，
故选D．
【点睛】
本题主要考查邻补角及角度的运算，熟练掌握邻补角及角度的运算是解题的关键．
3、C
【分析】
由题意直接根据平行线的性质进行分析计算即可得出答案．
【详解】
解：如图，

∵AB∥CD，∠C＝131°，
∴∠1 =180°-∠C=49°（两直线平行，同旁内角互补），
∵AE∥CF，
∴∠A=∠C=49°（两直线平行，同位角相等）．
故选：C．
【点睛】
本题主要考查平行线的性质，熟练掌握平行线的性质即两直线平行，同旁内角互补和两直线平行，同位角相等以及两直线平行，内错角相等是解答此题的关键．
4、D
【分析】
同位角相等，两直线平行，同旁内角互补，两直线平行，根据平行线的判定方法逐一分析即可.
【详解】
解：（同位角相等，两直线平行），故A不符合题意；
∠2+∠3＝180°，（同旁内角互补，两直线平行）故B不符合题意；

（同位角相等，两直线平行）故C不符合题意；
∠1+∠4＝180°，不是同旁内角，也不能利用等量代换转换成同旁内角，
所以不能判定 故D符合题意；
故选D
【点睛】
本题考查的是平行线的判定，对顶角相等，掌握“平行线的判定方法”是解本题的关键.
5、B
【分析】
先证明DEBC，根据平行线的性质求解．
【详解】
解：因为∠B＝∠ADE＝70°
所以DEBC，
所以∠DEC+∠C＝180°，所以∠C＝80°.
故选：B．
【点睛】
此题主要考查平行线的判定与性质，解题的关键是熟知同位角相等，两直线平行．
6、B
【分析】
先根据余角的定义求得，进而根据邻补角的定义求得即可．
【详解】
EO⊥AB，∠EOC＝35°，
，
．
故选：B．
【点睛】
本题考查了垂直的定义，求一个角的余角、补角，掌握求一个角的余角与补角是解题的关键．
7、A
【分析】
如图，根据AECF，得到∠CGB=41°，根据ABCD，即可得到∠C=139°．．
【详解】
解：如图，∵AECF，
∴∠A=∠CGB=41°，
∵ABCD，
∴∠C=180°-∠CGB=139°．

故选：A
【点睛】
本题考查了平行线的性质，熟知平行线的性质是解题关键．
8、C
【分析】
由于角尺是一个直角，木工画线实质是在画一系列的直角，且这些直角有一边在同一直线上，根据平行线的判定即可作出判断．
【详解】
由于木工画一条线实际上是在画一个直角，且这些直角的一边在同一直线上，且这些直角是同位角相等，因而这些直线平行．
故选:C
【点睛】
本题是平行线判定在实质中的应用，关键能够把实际问题转化为数学问题．
9、D
【分析】
由，证明，再利用角的和差求解 从而可得答案.
【详解】
解：如图，标注字母， ，

∴,

此时的航行方向为北偏东30°，
故选：D．
【点睛】
本题考查的是平行线的性质，角的和差运算，掌握“两直线平行，同位角相等”是解本题的关键.
10、B
【分析】
根据对顶角、同位角、内错角、同旁内角的特征去判断即可．
【详解】
∠1与∠2是同位角
故选：B
【点睛】
本题考查了同位角的含义，理解同位角的含义并正确判断同位角是关键．
二、填空题
1、3.1
【分析】
根据点到直线，垂线段最短，即可求解．
【详解】
解：根据题意得：该同学的实际立定跳远成绩是PC=3.1米．
故答案为：3.1
【点睛】
本题主要考查了点与直线的位置关系，熟练掌握点到直线，垂线段最短是解题的关键．
2、130°或50°
【分析】
根据题意作出图形，根据垂直的定义，互余与互补的定义，分类讨论即可
【详解】
①如图，

，

，


②如图，

，

，


综上所述，或
故答案为：130°或50°
【点睛】
本题考查了相交线所成角，对顶角相等，垂直的定义，求一个角的余角，补角，分类讨论是解题的关键．
3、
【分析】
延长AB，交两平行线与C、D，根据平行线的性质和领补角的性质计算即可；
【详解】
延长AB，交两平行线与C、D，

∵直线l1∥l2，∠A＝125°，∠B＝85°，
∴，，，
∴，
∴，
又∵∠1比∠2大4°，
∴，
∴，
∴；
故答案是．
【点睛】
本题主要考查了平行线的性质应用，准确计算是解题的关键．
4、5
【分析】
由AB∥CD∥EF，可得∠AGE=∠GAB=∠DCA；由BC∥AD，可得∠GAE=∠GCF；又因为AC平分∠BAD，可得∠GAB=∠GAE；根据对顶角相等可得∠AGE=∠CGF．所以图中与∠AGE相等的角有5个．
【详解】
解：∵AB∥CD∥EF，
∴∠AGE=∠GAB=∠DCA；
∵BC∥AD，
∴∠GAE=∠GCF；
又∵AC平分∠BAD，
∴∠GAB=∠GAE；
∵∠AGE=∠CGF．
∴∠AGE=∠GAB=∠DCA=∠CGF=∠GAE=∠GCF．
∴图中与∠AGE相等的角有5个
故答案为：5．
【点睛】
本题考查对顶角、邻补角及角平分线的定义和平行线的性质，根据题意仔细观察图形并找出全部答案是解题关键．
5、65
【分析】
由平行线的性质先求解再利用角平分线的定义可得答案.
【详解】
解： ， ，

CE平分，

故答案为：
【点睛】
本题考查的是角平分线的定义，平行线的性质，掌握“两直线平行，同旁内角互补”是解本题的关键.
三、解答题
1、（1）51°48′；（2）OG是∠EOB的平分线，理由见解析
【分析】
（1）根据互为余角的意义和对顶角的性质，可得∠AOC＝∠BOD＝38°12′，进而求出∠BOG；
（2）求出∠EOG＝∠BOG即可．
【详解】
解：（1）∵OG⊥CD．
∴∠GOC＝∠GOD＝90°，
∵∠AOC＝∠BOD＝38°12′，
∴∠BOG＝90°﹣38°12′＝51°48′，
（2）OG是∠EOB的平分线，
理由：
∵OC是∠AOE的平分线，
∴∠AOC＝∠COE＝∠DOF＝∠BOD，
∵∠COE+∠EOG＝∠BOG+∠BOD＝90°，
∴∠EOG＝∠BOG，
即：OG平分∠BOE．
【点睛】
本题主要考查角平分线的定义及余角，熟练掌握角平分线的定义及余角是解题的关键．
2、（1）∠AOF的余角是：∠COE或∠BOC或∠AOD；∠AOF的补角是∠BOF；（2）30°；（3）∠AOF=∠EOF，理由见解析
【分析】
（1）由OC⊥CD，可得∠DOF=90°，则∠AOF+∠AOD=90°，由对顶角相等得∠BOC=∠AOD，则∠AOF+∠BOC=90°，由OC平分∠BOE，可得∠COE=∠BOC，∠AOF+∠COE=90°；由∠AOF+∠BOF=180°，可得∠AOF的补角是∠BOF；
（2）由OC平分∠BOE，∠BOE=60°，可得∠BOC=30°，再由∠AOD=∠BOC，即可得到∠AOD=30°；
（3）由（1）可得∠AOD=∠BOC=∠COE，再由OF⊥OC，得到∠DOF=∠COF=90°，则∠AOD+∠AOF=∠EOF+∠COE=90°，即可推出∠AOF=∠EOF．
【详解】
解：（1）∵OC⊥CD，
∴∠DOF=90°，
∴∠AOF+∠AOD=90°，
又∵∠BOC=∠AOD，
∴∠AOF+∠BOC=90°，
∵OC平分∠BOE，
∴∠COE=∠BOC，
∴∠AOF+∠COE=90°；
∴∠AOF的余角是，∠COE，∠BOC，∠AOD；
∵∠AOF+∠BOF=180°，
∴∠AOF的补角是∠BOF；
（2）∵OC平分∠BOE，∠BOE=60°，
∴∠BOC=30°，
又∵∠AOD=∠BOC，
∴∠AOD=30°；
（3）∠AOF=∠EOF，理由如下：
由（1）可得∠AOD=∠BOC=∠COE，
∵OF⊥OC，
∴∠DOF=∠COF=90°，
∴∠AOD+∠AOF=∠EOF+∠COE=90°，
∴∠AOF=∠EOF．
【点睛】
本题主要考查了与余角、补角有关的计算，等角的余角相等，垂线的定义，解题的关键在于熟知余角与补角的定义：如果两个角的相加的度数为90度，那么这两个角互余，如果两个角相加的度数为180度，那么这两个角互补．
3、（1）见解析；（2）见解析；（3）DE
【分析】
（1）根据平行线的判定条件：同位角相同，两直线平行，进行作图即可；
（2）根据垂线的定义作图即可；
（3）根据点到直线的距离的定义求解即可．
【详解】
解：（1）如图所示，点N即为所求；

（2）如图所示，点E即为所求；

（3）由题意可知：点E到直线BC的距离是线段DE的长度，
故答案为：DE．
【点睛】
本题主要考查了点到直线的距离，平行线的判定，作垂线，画平行线，解题的关键在于能够熟练掌握相关知识进行求解．
4、GD；AC；同位角相等，两直线平行；；两直线平行，内错角相等；；AD；EF；同旁内角互补，两直线平行；两直线平行，同位角相等；AD；BC
【分析】
结合图形，根据平行线的判定和性质逐一进行填空即可．
【详解】
解：，已知
，同位角相等，两直线平行
两直线平行，内错角相等

又，（已知）
（等量代换）
，同旁内角互补，两直线平行）
（两直线平行，同位角相等）
，（已知）
，
，
．
【点睛】
本题主要考查了平行线的判定和性质，垂线的定义，解答此题的关键是注意平行线的性质和判定定理的综合运用．
5、基础问题：平行于同一条直线的两条直线平行；∠AGM；两直线平行，内错角相等；∠DGM，两直线平行，内错角相等；类比探究：∠AGD＝∠A-∠D；应用拓展：42°．
【分析】
基础问题：由MN∥AB，可得∠A＝∠AGM，由MN∥CD，可得∠D＝∠DGM，则∠AGD＝∠AGM＋∠DGM＝∠A＋∠D；
类比探究：如图所示，过点G作直线MN∥AB，同理可得∠A＝∠AGM，∠D＝∠DGM，则∠AGD＝∠AGM-∠DGM＝∠A-∠D．
应用拓展：如图所示，过点G作直线MN∥AB，过点H作直线PQ∥AB，由MN∥AB，PQ∥AB，得到∠BAG＝∠AGM，∠BAH=∠AHP，由MN∥CD，PQ∥CD，得到∠CDG＝∠DGM，∠CDH=∠DHP，再由∠GDH＝2∠HDC，∠HDC＝22°，∠AHD＝32°，可得∠GDH=44°，∠DHP=22°，则∠CDG=66°，∠AHP=54°，∠DGM=66°，∠BAH=54°，再由AH平分∠BAG，即可得到∠AGM=108°，则∠AGD=∠AGM-∠DGM=42°．
【详解】
解：基础问题：过点G作直线MN∥AB，
又∵AB∥CD，
∴MN∥CD（平行于同一条直线的两条直线平行），
∵MN∥AB，
∴∠A＝∠AGM（两直线平行，内错角相等），
∵MN∥CD，
∴∠D＝∠DGM（两直线平行，内错角相等），
∴∠AGD＝∠AGM＋∠DGM＝∠A＋∠D．
故答案为：平行于同一条直线的两条直线平行；∠AGM；两直线平行，内错角相等；∠DGM，两直线平行，内错角相等；
类比探究：如图所示，过点G作直线MN∥AB，
又∵AB∥CD，
∴MN∥CD，
∵MN∥AB，
∴∠A＝∠AGM，
∵MN∥CD，
∴∠D＝∠DGM，
∴∠AGD＝∠AGM-∠DGM＝∠A-∠D．

应用拓展：如图所示，过点G作直线MN∥AB，过点H作直线PQ∥AB，
又∵AB∥CD，
∴MN∥CD，PQ∥CD
∵MN∥AB，PQ∥AB，
∴∠BAG＝∠AGM，∠BAH=∠AHP，
∵MN∥CD，PQ∥CD，
∴∠CDG＝∠DGM，∠CDH=∠DHP，
∵∠GDH＝2∠HDC，∠HDC＝22°，∠AHD＝32°，
∴∠GDH=44°，∠DHP=22°，
∴∠CDG=66°，∠AHP=54°，
∴∠DGM=66°，∠BAH=54°，
∵AH平分∠BAG，
∴∠BAG=2∠BAH=108°，
∴∠AGM=108°，
∴∠AGD=∠AGM-∠DGM=42°．

【点睛】
本题主要考查了平行线的性质，平行公理，解题的关键在于能够熟练掌握平行线的性质．
6、（1）见解析；（2）①；垂线段最短；②相等
【分析】
（1）根据题意作图即可；
（2）根据垂线段最短以及圆规进行检验即可．
【详解】
（1）如图所示，即为所求；

（2）①根据垂线段最短可知，在线段CA、CE、CD中，线段CE最短；
②用圆规检验DF=AC．
【点睛】
本题主要考查了画平行线，画垂线，画线段，垂线段最短等等，熟知相关知识是解题的关键．
7、∠AOD=110°，∠AOB=20°
【分析】
根据OB⊥OD，先可求出∠COD，再根据角平分线的性质求出∠AOD，利用角度的关系即可求出∠AOB．
【详解】
解：∵OB⊥OD
∴∠BOD=90°
∵∠BOC＝35°，
∴∠COD=90°-∠BOC＝55°
∵OC平分∠AOD，
∴∠AOD=2∠COD=110°
∴∠AOB=∠AOD-∠BOD=110°-90°=20°．
【点睛】
此题主要考查角度的求解，解题的关键是熟知角平分线的性质、垂直的定义．
8、（1）见解析；（2）见解析；（3）见解析；（4）3.5；（5）1.4
【分析】
（1）根据直线定义即可画直线AB；
（2）根据射线定义即可画直线BC；
（3）根据线段定义即可连接AC并延长到点D，使得CD=AC；
（4）通过画图、测量，即可得点B到点D的距离．
（5）通过画图、测量，即可得点D到直线AB的距离．
【详解】
解：（1）如图，直线AB即为所求；

（2）如图，射线BC即为所求；
（3）如图，线段CD即为所画；
（4）通过画图、测量，点B到点D的距离约为3.5cm，
故答案为：3.5；
（5）通过画图、测量，点D到点AB的距离DE约为1.4cm
故答案为：1.4
【点睛】
本题考查了基本作图、直线是向两方无限延伸的，射线是向一方无限延伸的；线段有两个端点、两点间的距离，点到直线间的距离，解决本题的关键是准确作图．
9、55°
【分析】
由题意利用对顶角可得∠COB＝∠AOD＝70°，再根据角平分线性质可得∠EOB＝∠EOC＝35°，进而利用邻补角的性质得出∠AOF＝180°-∠EOB-∠FOE即可求得答案.
【详解】
解：∵∠AOD＝70°，
∴∠COB＝∠AOD＝70°，
∵OE平分∠BOC，
∴∠EOB＝∠EOC＝35°，
∵∠FOE＝90°，
∴∠AOF＝180°-∠EOB-∠FOE＝55°.
【点睛】
本题考查角的运算，熟练掌握对顶角、邻补角的性质以及角平分线的定义，掌握对顶角相等、邻补角之和等于180°是解题的关键．
10、（1）见解析；（2）72°
【分析】
（1）等量代换得出∠3＝∠DFE，平行线的判定得出EF//AB，可以推出∠ADE＝∠B，即可判断结论；
（2）由平分线的定义得出∠ADE＝∠EDC＝∠B，由平角的定义列出关于∠5+∠ADE+∠EDC＝＝180°，求出∠B的度数，即可得出∠ADC的度数，由EF//AB即可求出∠2的度数．
【详解】
解：（1）∵，∠2+∠DFE＝180°，
∴∠3＝∠DFE，
∴EF//AB，
∴∠ADE＝∠1，
又∵，
∴∠ADE＝∠B，
∴DE//BC，
（2）∵平分，
∴∠ADE＝∠EDC，
∵DE//BC，
∴∠ADE＝∠B，
∵
∴∠5+∠ADE+∠EDC＝＝180°，
解得：，
∴∠ADC＝2∠B＝72°，
∵EF//AB，
∴∠2＝∠ADC＝180°－108°＝72°，
【点睛】
本题考查了平行线的判定和性质、邻补角、角平分线的定义等知识，解题的关键是灵活运用所学知识解决问题，属于中考常考题型．
