七年级数学第二学期第十三章相交线 平行线定向训练
考试时间：90分钟；命题人：数学教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图，AB∥CD，AE∥CF，∠A=41°，则∠C的度数为（ ）

A．139° B．141° C．131° D．129°
2、直线、、、如图所示．若∠1=∠2，则下列结论错误的是（ ）

A．ABCD B．∠EFB=∠3 C．∠4=∠5 D．∠3=∠5

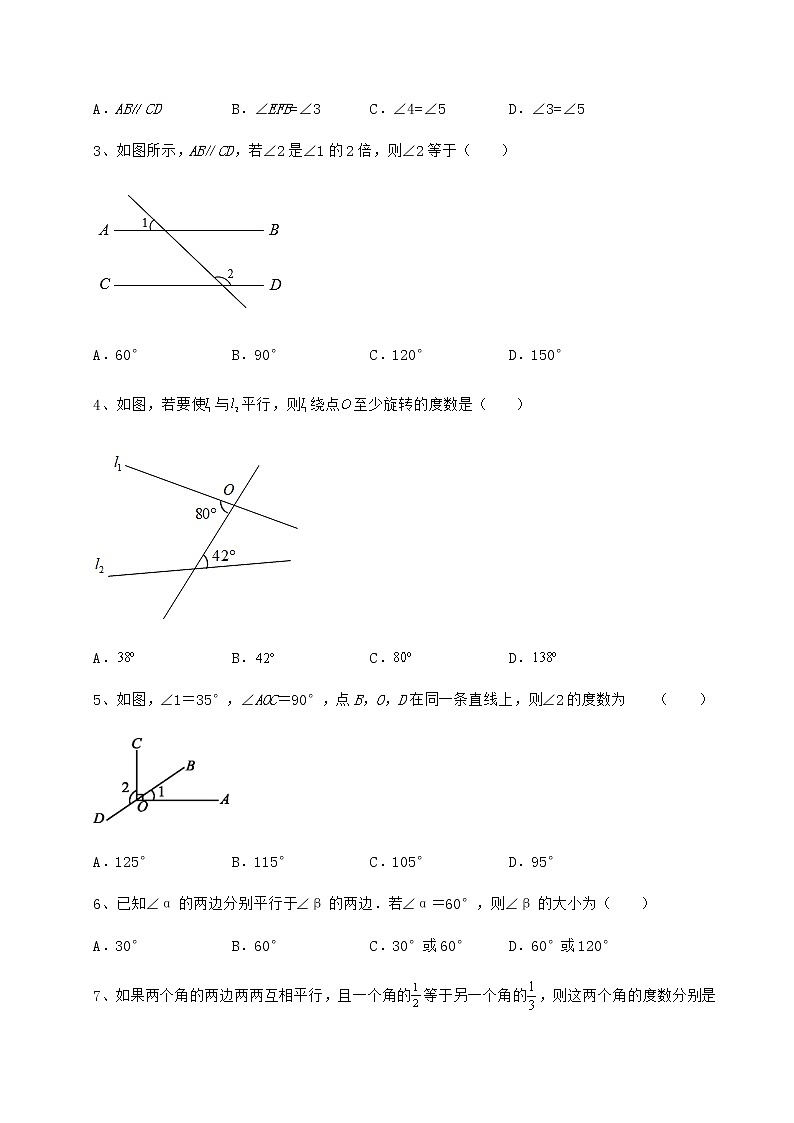

3、如图所示，AB∥CD，若∠2是∠1的2倍，则∠2等于（　　）

A．60° B．90° C．120° D．150°
4、如图，若要使与平行，则绕点至少旋转的度数是（ ）

A． B． C． D．
5、如图，∠1＝35°，∠AOC＝90°，点B，O，D在同一条直线上，则∠2的度数为 （ ）

A．125° B．115° C．105° D．95°
6、已知∠α的两边分别平行于∠β的两边．若∠α＝60°，则∠β的大小为（　　）
A．30° B．60° C．30°或60° D．60°或120°
7、如果两个角的两边两两互相平行，且一个角的等于另一个角的，则这两个角的度数分别是（　　）
A．48°，72° B．72°，108°
C．48°，72°或72°，108° D．80°，120°

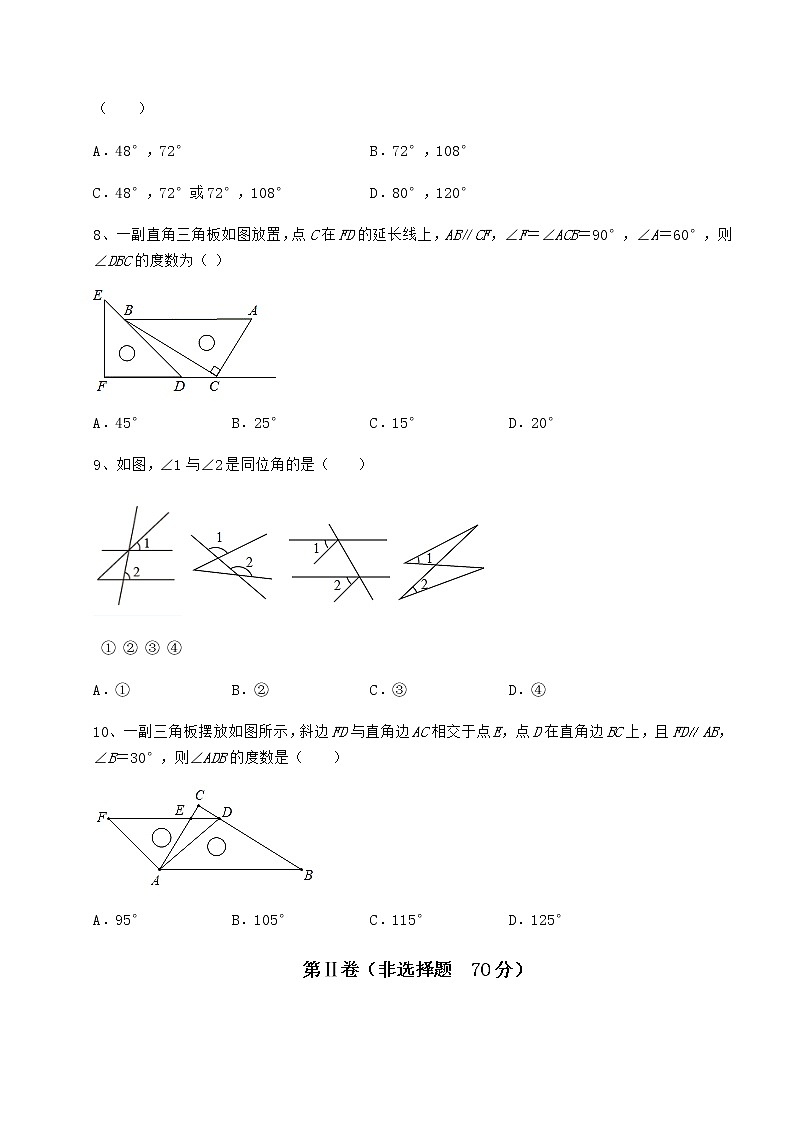

8、一副直角三角板如图放置，点C在FD的延长线上，AB∥CF，∠F＝∠ACB＝90°，∠A＝60°，则∠DBC的度数为（ ）

A．45° B．25° C．15° D．20°
9、如图，∠1与∠2是同位角的是（ ）

① ② ③ ④
A．① B．② C．③ D．④
10、一副三角板摆放如图所示，斜边FD与直角边AC相交于点E，点D在直角边BC上，且FDAB，∠B＝30°，则∠ADB的度数是（　　）

A．95° B．105° C．115° D．125°
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图，P是直线a外一点，点A，B，C，D为直线a上的点，PA=5，PB=4，PC=2，PD=7，根据所给数据写出点P到直线a的距离l的取值范围是______

2、如图，∠1还可以用______ 表示，若∠1=62°，那么∠BCA=____ 度．

3、一副三角板按如图方式放置，含45°角的三角板的斜边与含30°角的三角板的长直角边平行，则∠α的度数是______．

4、规律探究：同一平面内有直线a1，a2，a3…，a100，若a1⊥a2，a2∥a3，a3⊥a4…，按此规律，a1和a100的位置是________．
5、如图，在四边形ABCD中，AB∥CD，AD∥BC，点F在BC的延长线上，CE平分∠DCF交AD的延长线于点E，已知∠E＝35°，则∠A＝___．

三、解答题（10小题，每小题5分，共计50分）
1、任意画两条相交的直线，在形成的四个角中，两两相配共能组成几对角？各对角存在怎样的位置关系？根据这种位置关系将它们分类．
2、如图所示，直线AB、CD相交于点O，∠1＝65°，求∠2、∠3、∠4的度数

3、已知AB∥CD，点是AB，CD之间的一点．
（1）如图1，试探索∠AEC，∠BAE，∠DCE之间的数量关系；
以下是小明同学的探索过程，请你结合图形仔细阅读，并完成填空（理由或数学式）：
解：过点E作PE∥AB（过直线外一点有且只有一条直线与这条直线平行）．
∵AB∥CD（已知），
∴PE∥CD（ 　 　），
∴∠BAE＝∠1，∠DCE＝∠2（ 　 　），
∴∠BAE+∠DCE＝　 　+　 　（等式的性质）．
即∠AEC，∠BAE，∠DCE之间的数量关系是 　 　．
（2）如图2，点F是AB，CD之间的一点，AF平分∠BAE，CF平分∠DCE．
①若∠AEC＝74°，求∠AFC的大小；
②若CG⊥AF，垂足为点G，CE平分∠DCG，∠AEC+∠AFC＝126°，求∠BAE的大小．

4、已知：如图，BC，AF是直线，AD∥BC，∠1＝∠2，∠3＝∠求证：AB∥CD．

证明：∵AD∥BC（已知），
∴∠3＝　 　（ 　 　）．
∵∠3＝∠4（已知），
∴∠4＝　 　（ 　 　）．
∵∠1＝∠2（已知），
∴∠1+∠CAF＝∠2+∠CAF（ 　 　）．
即∠BAF＝　 　．
∴∠4＝∠BAF．（ 　 　）．
∴AB∥CD（ 　 　）．
4．如图，点O是直线AB上的一点，∠BOC：∠AOC＝1：2，OD平分∠BOC，OE⊥OD于点O．

（1）求∠BOC的度数；
（2）试说明OE平分∠AOC．
5、如图1，CE平分∠ACD，AE平分∠BAC，∠EAC+∠ACE=90°，
（1）请判断AB与CD的位置关系并说明理由；
（2）如图2，当∠E=90°且AB与CD的位置关系保持不变，移动直角顶点E，使∠MCE=∠ECD，当直角顶点E点移动时，问∠BAE与∠MCD是否存在确定的数量关系？并说明理由；
（3）如图3，P为线段AC上一定点，点Q为直线CD上一动点且AB与CD的位置关系保持不变，当点Q在射线CD上运动时（点C除外）∠CPQ+∠CQP与∠BAC有何数量关系？猜想结论并说明理由．

6、已知：如图，请分别依据所给出的条件，判定相应的哪两条直线平行？并写出推理的根据．

（1）如果∠2＝∠3，那么____________．(____________，____________)
（2）如果∠2＝∠5，那么____________．(____________，____________)
（3）如果∠2＋∠1＝180°，那么____________．(____________，____________)
（4）如果∠5＝∠3，那么____________．(____________，____________)
7、如图，在中，平分交于D，平分交于F，已知，求证：．

8、如图，直线AB、CD相交于点O，已知OE平分∠BOD，且∠AOC：∠AOD＝3：7．
（1）求∠DOE的度数；
（2）若∠EOF是直角，求∠COF的度数．

9、如图，在8×6的正方形网格中，每个小正方形的顶点称为格点，点D是∠ABC的边BC上的一点，点M是∠ABC内部的一点，点A、B、C、D、M均在格点上，只用无刻度的直尺，在给定的网格中按要求画图，并回答问题：
（1）过点M画BC的平行线MN交AB于点N；
（2）过点D画BC的垂线DE，交AB于点E；
（3）点E到直线BC的距离是线段 　 　的长度．

10、如图，在边长为1的正方形网格中，点A、B、C、D都在格点上．按要求画图：
（1）如图a，在线段AB上找一点P，使PC+PD最小．
（2）如图b，在线段AB上找一点Q，使CQ⊥AB，画出线段CQ．
（3）如图c，画线段CM∥AB．要求点M在格点上．


-参考答案-
一、单选题
1、A
【分析】
如图，根据AECF，得到∠CGB=41°，根据ABCD，即可得到∠C=139°．．
【详解】
解：如图，∵AECF，
∴∠A=∠CGB=41°，
∵ABCD，
∴∠C=180°-∠CGB=139°．

故选：A
【点睛】
本题考查了平行线的性质，熟知平行线的性质是解题关键．
2、D
【分析】
根据平行线的判定与性质、对顶角相等逐项判断即可．
【详解】
解：∵∠1=∠2，
∴AB∥CD，故A正确，不符合题意；
∴∠4=∠5，故C正确，不符合题意；
∵∠EFB与∠3是对顶角，
∴∠EFB=∠3，故B正确，
无法判断∠3=∠5，故D错误，符合题意，
故选：D．
【点睛】
本题考查平行线的判定与性质、对顶角相等，熟练掌握平行线的判定与性质是解答的关键．
3、C
【分析】
先由AB∥CD，得到∠1=∠CEF，根据∠2+∠CEF=180°，得到∠2+∠1＝180°，再由∠2＝2∠1，则3∠1=180°，由此求解即可．
【详解】
解：∵AB∥CD，
∴∠1=∠CEF，
又∵∠2+∠CEF=180°，
∴∠2+∠1＝180°，
∵∠2＝2∠1，
∴3∠1=180°，
∴∠1=60°，
∴∠2＝120°，
故选C．

【点睛】
本题主要考查了平行线的性质，领补角互补，解题的关键在于能够熟练掌握平行线的性质．
4、A
【分析】
根据“两直线平行，内错角相等”进行计算．
【详解】
解：如图，

∵l1∥l2，
∴∠AOB=∠OBC=42°，
∴80°-42°=38°，
即l1绕点O至少旋转38度才能与l2平行．
故选：A．
【点睛】
考查了旋转的性质和平行线的性质，根据平行线的性质得到∠AOB=∠OBC=42°是解题的关键，难度不大．
5、A
【分析】
利用互余角的概念与邻补角的概念解答即可．
【详解】
解：∵∠1＝35°，∠AOC＝90°，
∴∠BOC＝∠AOC−∠1＝55°．
∵点B，O，D在同一条直线上，
∴∠2＝180°−∠BOC＝125°．
故选：A．
【点睛】
本题主要考查了角的和差运算，互余角的关系以及邻补角的关系．准确使用邻补角的关系是解题的关键．
6、D
【分析】
根据题意画图如图（1），根据平行线性质两直线平行，同位角相等，即可得出∠α＝∠1＝∠β，即可得出答案，如图（2）根据平行线性质，两直线平行，同旁内角互补，∠α+∠2＝180°，再根据两直线平行，内错角相等，∠2＝∠β，即可得出答案．
【详解】
解：如图1，
∵a∥b，
∴∠1＝∠α，
∵c∥d，
∴∠β＝∠1＝∠α＝60°；
如图（2），
∵a∥b，
∴∠α+∠2＝180°，
∵c∥d，
∴∠2＝∠β，
∴∠β+∠α＝180°，
∵∠α＝60°，
∴∠β＝120°．
综上，∠β＝60°或120°．
故选：D．

【点睛】
本题主要考查了平行线的性质，熟练掌握相关性质进行计算是解决本题的关键．
7、B
【分析】
根据题意可得这两个角互补，设其中一个角为x，则另一个角为，由两个角之间的数量关系列出一元一次方程，求解即可得．
【详解】
解：∵两个角的两边两两互相平行，
∴这两个角可能相等或者两个角互补，
∵一个角的等于另一个角的，
∴这两个角互补，
设其中一个角为x，则另一个角为，
根据题意可得：，
解得：，，
故选：B．
【点睛】
题目主要考查平行线的性质、角的数量关系、一元一次方程等，理解题意，列出方程是解题关键．
8、C
【分析】
直接利用三角板的特点，结合平行线的性质得出∠ABD=45°，进而得出答案．
【详解】
解：由题意可得：∠EDF=45°，∠ABC=30°，
∵AB∥CF，
∴∠ABD=∠EDF=45°，
∴∠DBC=45°-30°=15°．
故选：C．
【点睛】
此题主要考查了平行线的性质，根据题意得出∠ABD的度数是解题关键．
9、B
【分析】
同位角就是两个角都在截线的同旁，又分别处在被截线的两条直线的同侧位置的角．
【详解】
根据同位角的定义可知②中的∠1与∠2是同位角；
故选B．
【点睛】
本题主要考查了同位角的判断，准确分析判断是解题的关键．
10、B
【分析】
由题意可知∠ADF＝45°，则由平行线的性质可得∠B+∠BDF＝180°，求得∠BDF＝150°，从而可求∠ADB的度数．
【详解】
解：由题意得∠ADF＝45°，
∵，∠B＝30°，
∴∠B+∠BDF＝180°，
∴∠BDF＝180°﹣∠B＝150°，
∴∠ADB＝∠BDF﹣∠ADF＝105°．
故选：B
【点睛】
本题主要考查平行线的性质，解答的关键是熟记平行线的性质：两直线平行，同旁内角互补．
二、填空题
1、0＜l≤2
【分析】
根据直线外一点与直线上各点连线的所有线段中，垂线段最短解答即可．
【详解】
解：∵点P为直线外一点，点A、B、C、D直线a上不同的点，
∵直线外一点与直线上各点连线的所有线段中，垂线段最短
∴点P到直线a的距离l小于等于2，
故答案为：0＜l≤2．
【点睛】
本题考查点到直线的距离、垂线段最短，熟知直线外一点与直线上各点连线的所有线段中，垂线段最短是解答的关键．
2、
【分析】
根据角的表示和邻补角的性质计算即可；
【详解】
∠1还可以用表示；
∵∠1=62°，，
∴；
故答案是：；．
【点睛】
本题主要考查了角的表示和邻补角的性质，准确计算是解题的关键．
3、15°
【分析】
根据平行线的性质和三角板的特殊角的度数解答即可．
【详解】
解：如图：

∵ABCD，
∴∠BAD＝∠D＝30°，
∵∠BAE＝45°，
∴∠α＝45°﹣30°＝15°，
故答案为：15°．
【点睛】
此题主要考查平行线的性质，解题的关键是熟知两直线平行，内错角相等．
4、a1∥a100；
【分析】
从已知两直线的位置关系，运用平行线的性质，观察分析得几条特殊直线与a1的位置关系为a1∥a4，a1∥a5；a1⊥a2，a1 ⊥a3；且a1与an的位置关系是4为周期进行循环，下角标的余数为0或1时与a1平行，下角标的余数为2或3时与a1垂直，计算100=4×25，余数为0判定两直线的位置关系为a1∥a100．
【详解】
解：在同一平面内有直线两直线的位置，
关系是相交或平行，如图所示：

∵a1⊥a2，a2∥a3，
∴a1 ⊥a3，
又∵a3⊥a4，
∴a1∥a4，
又∵a4∥as，
∴a1∥a5，
又∵a5⊥a6，
∴a1⊥a6，
又∵a6∥a7，
∴a1⊥a7，
…
从以上的规律可知：a1与an的位置关系是4为周期进行循环，
若下角标的余数为0或1时与a1平行；若下角标的余数为2或3时与a1垂直．
∵100=4×25，
∴a1∥a100，
故答案为：a1∥a100．
【点睛】
本题综合考查了平行线的性质，同一平面内图形的变化规律，倍数和余数的运用等相关知识点，重点是掌握平行线的性质，难点是掌握由特殊到一般图形变化规律在几何中的运用．
5、110︒度
【分析】
根据平行线的性质和角平分线的性质可得结论．
【详解】
解：∵AD//BC
∴
∵CE平分∠DCF
∴
∴
∵AB//CD
∴
∵AD//BC
∴
∴
故答案为：110︒
【点睛】
本题主要考查了角的平分线以及平行线的性质，熟练掌握平行线的性质是解答本题的关键．
三、解答题
1、共组成6对角，位置关系有两种：①有公共顶点，一边重合，另一边互为反向延长线；②有公共顶点，角的两边互为反向延长线，具体分类见解析
【分析】
根据题意画出图形，然后结合题意可进行求解．
【详解】
解：如图，

由图可知两条相交的直线，两两相配共组成6对角，
位置关系有两种：①有公共顶点，一边重合，另一边互为反向延长线；②有公共顶点，角的两边互为反向延长线，
这6对角中有：4对邻补角（即为∠AOD与∠AOC，∠AOD与∠BOD，∠BOD与∠BOC，∠BOC与∠AOC），
2对对顶角（即为∠AOD与∠BOC，∠BOD与∠AOC）．
【点睛】
本题主要考查对顶角及邻补角的概念，熟练掌握对顶角及邻补角的概念是解题的关键．
2、∠2＝115°，∠3＝65°，∠4＝115°
【分析】
根据对顶角相等和邻补角定义可求出各个角.
【详解】
解:∵∠1=65°，∠1=∠3，
∴∠3=65°，
∵∠1=65°，∠1+∠2=180°，
∴∠2=180°-65°=115°，
又∵∠2=∠4，
∴∠4=115°．
【点睛】
本题考核知识点：对顶角，邻补角，解题关键是掌握对顶角，邻补角的定义和性质.
3、（1）平行于同一条直线的两条直线平行，两直线平行，内错角相等，∠1，∠2，∠AEC＝∠BAE+∠DCE；（2）①37°；②52°
【分析】
（1）结合图形利用平行线的性质填空即可；
（2）①过F作FG∥AB，由（1）得：∠AEC＝∠BAE+∠DCE，根据AB∥CD，FG∥AB，CD∥FG，得出∠AFC=∠AFG+∠GFC＝∠BAF+∠DCF，根据AF平分∠BAE，CF平分∠DCE，可得∠BAF＝∠BAE，∠DCF＝∠DCE，根据角的和差∠AFC＝∠BAF+∠DCF=∠AEC即可；
②由①得：∠AEC＝2∠AFC，可求∠AFC＝42°，∠AEC＝82°，根据CG⊥AF，求出∠GCF=90-∠AFC=48°，根据角平分线计算得出∠GCF＝3∠DCF，求出∠DCF＝16°即可．
【详解】
解：（1）平行于同一条直线的两条直线平行，
两直线平行，内错角相等，
∠1，∠2，
∠AEC＝∠BAE+∠DCE，
故答案为：平行于同一条直线的两条直线平行，两直线平行，内错角相等，∠1，∠2，∠AEC＝∠BAE+∠DCE，
（2）①过F作FG∥AB，
由（1）得：∠AEC＝∠BAE+∠DCE，
∵AB∥CD，FG∥AB，
∴CD∥FG，
∴∠BAF=∠AFG，∠DCF=∠GFC，
∴∠AFC=∠AFG+∠GFC＝∠BAF+∠DCF，
∵AF平分∠BAE，CF平分∠DCE，
∴∠BAF＝∠BAE，∠DCF＝∠DCE，
∴∠AFC＝∠BAF+∠DCF，
＝∠BAE+∠DCE，
=（∠BAE+∠DCE），
＝∠AEC，
＝×74°，
＝37°；

②由①得：∠AEC＝2∠AFC，
∵∠AEC+∠AFC＝126°，
∴2∠AFC+∠AFC＝126°
∴3∠AFC＝126°，
∴∠AFC＝42°，∠AEC＝84°，
∵CG⊥AF，
∴∠CGF＝90°，
∴∠GCF=90-∠AFC=48°，
∵CE平分∠DCG，
∴∠GCE＝∠ECD，
∵CF平分∠DCE，
∴∠DCE＝2∠DCF＝2∠ECF，
∴∠GCF＝3∠DCF，
∴∠DCF＝16°，
∴∠DCE＝32°，
∴∠BAE＝∠AEC﹣∠DCE＝52°．

【点睛】
本题考查平行线性质，角平分线有关的计算，垂直定义，角的和差倍分，简单一元一次方程，掌握平行线性质，角平分线有关的计算，垂直定义，角的和差倍分，简单一元一次方程是解题关键．
4、
（1）∠BOC＝60°
（2）见解析
【分析】
（1）根据∠AOB是平角，∠BOC：∠AOC＝1：2即可求解；
（2）由角平分线的定义和相加等于90°的两个角互余、等角的余角相等来分析即可．
【详解】
（1）∵∠AOB＝∠BOC+∠AOC＝180°，
又∠BOC：∠AOC＝1：2，
∴∠AOC＝2∠BOC，
∴∠BOC+2∠BOC＝180°，
∴∠BOC＝60°；
（2）∵OD平分∠BOC，
∴∠BOD＝∠DOC，
∵∠DOC+∠COE＝90°，∠AOB是平角，
∴∠AOE+∠BOD＝90°，
∴∠AOE＝∠COE
即OE平分∠AOC．
【点睛】
本题考查了角的计算和角平分线的定义，垂直的定义，正确理解角平分线的定义，余角的性质以及平角的定义是解题的关键．
5、（1）平行，理由见解析；（2）∠BAE+∠MCD=90°，理由见解析；（3）∠BAC=∠PQC+∠QPC，理由见解析．
【分析】
（1）先根据CE平分∠ACD，AE平分∠BAC可得∠BAC=2∠EAC，∠ACD=2∠ACE，再由∠EAC+∠ACE=90°可知∠BAC+∠ACD=180，根据平行线的判定定理即可得出结论；
（2）如图，过E作EF∥AB，由AB//CD可得EF∥AB∥CD，根据平行线的性质可得∠BAE=∠AEF，∠FEC=∠DCE，可得∠BAE+∠ECD=90°，再由∠MCE=∠ECD即可得出结论；
（3）如图，过点C作CM//PQ，可得∠PQC=∠MCN，∠QPC=∠PCM，根据AB∥CD可知∠BAC+∠ACD=180°，根据∠PCQ+∠PCM+∠MCN=180°，可得∠QPC+∠PQC+∠PCQ=180°，即可得出∠BAC=∠PQC+∠QPC．
【详解】
（1）∵CE平分∠ACD，AE平分∠BAC，
∴∠BAC=2∠EAC，∠ACD=2∠ACE，
∵∠EAC+∠ACE=90°，
∴∠BAC+∠ACD=180°，
∴AB∥CD
（2）∠BAE+∠MCD=90°；理由如下：
如图，过E作EF∥AB，
∵AB∥CD，
∴EF∥AB∥CD，
∴∠BAE=∠AEF，∠FEC=∠DCE，
∵∠AEC=∠AEF+∠FEC=90°，
∴∠BAE+∠ECD=90°，
∵∠MCE=∠ECD=∠MCD，
∴∠BAE+∠MCD=90°．

（3）如图，过点C作CM//PQ，
∴∠PQC=∠MCN，∠QPC=∠PCM，
∵AB∥CD，
∴∠BAC+∠ACD=180°，
∵∠PCQ+∠PCM+∠MCN=180°，
∴∠QPC+∠PQC+∠PCQ=180°，
∴∠BAC=∠PQC+∠QPC．

【点睛】
本题考查平行线的判定与性质及角平分线的定义，两直线平行，同位角相等；两直线平行，内错角相等；两直线平行，同旁内角互补；熟练掌握平行线的性质是解题关键．
6、（1）EFDG，内错角相等，两直线平行；（2）ABEF，同位角相等，两直线平行；（3）ADBC，同旁内角互补，两直线平行；（4）ABDG，内错角相等，两直线平行；
【分析】
（1）根据两直线被第3条直线所截，确定∠2，∠3的位置为内错角，然后再判断直线平行即可；
（2）根据两直线被第3条直线所截，确定∠2，∠5的位置为同位角，然后再判断直线平行即可；
（3）根据两直线被第3条直线所截，确定∠2，∠1的位置为同旁内角，然后再判断直线平行即可；
（4）根据两直线被第3条直线所截，确定∠5，∠3的位置为内错角，然后再判断直线平行即可．
【详解】
（1）如果∠2＝∠3，那么EF∥DC．(内错角相等，两直线平行)；
（2）如果∠2＝∠5，那么EF∥AB．(同位角相等，两直线平行)；
（3）如果∠2＋∠1＝180°，那么AD∥BC．(同旁内角互补，两直线平行)；
（4）如果∠5＝∠3，那么AB∥CD．(内错角相等，两直线平行．
故答案为：（1）EFDG，内错角相等，两直线平行；（2）ABEF，同位角相等，两直线平行；（3）ADBC，同旁内角互补，两直线平行；（4）ABDG，内错角相等，两直线平行．
【点睛】
本题考查平行线的判定，角的位置关系识别，掌握三线八角的两角位置关系，直线平行的判定定理是解题关键．
7、见解析
【分析】
根据∠ADE=∠B可判定DE∥BC，根据平行线的性质得到∠ACB=∠AED，再根据角平分线的定义推出∠ACD=∠AEF，即可判定EF∥CD．
【详解】
证明：（已知），
（同位角相等，两直线平行），
（两直线平行，同位角相等），
平分，平分（已知），
，（角平分线的定义），
（等量代换）.
（同位角相等，两直线平行）.
【点睛】
此题考查了平行线的判定与性质，以及角平分线的定义，熟练掌握平行线的判定与性质是解题的关键．
8、（1）；（2）
【分析】
（1）由∠AOC：∠AOD＝3：7，先求解 再利用对顶角相等求解 结合角平分线的定义可得答案；
（2）先求解 再利用平角的定义可得答案.
【详解】
解：（1） ∠AOC：∠AOD＝3：7，


OE平分∠BOD，

（2）


【点睛】
本题考查的是角平分线的定义，对顶角的性质，平角的定义，垂直的定义，角的和差运算，掌握“几何图形中角的和差关系”是解本题的关键.
9、（1）见解析；（2）见解析；（3）DE
【分析】
（1）根据平行线的判定条件：同位角相同，两直线平行，进行作图即可；
（2）根据垂线的定义作图即可；
（3）根据点到直线的距离的定义求解即可．
【详解】
解：（1）如图所示，点N即为所求；

（2）如图所示，点E即为所求；

（3）由题意可知：点E到直线BC的距离是线段DE的长度，
故答案为：DE．
【点睛】
本题主要考查了点到直线的距离，平行线的判定，作垂线，画平行线，解题的关键在于能够熟练掌握相关知识进行求解．
10、（1）见解析；（2）见解析；（3）见解析
【分析】
（1）根据两点之间线段最短即连接CD，则CD与线段AB交于点P，此时PC+PD最小；
（2）根据图b可知∠B=45°，然后可在线段AB上找一点Q，使∠QCB=45°，则有CQ⊥AB，画出线段CQ；
（3）根据网格图c可知∠A=45°，然后再格点中找到∠MCA=45°，则有∠A=∠MCA=45°，进而可知CM∥AB．
【详解】
解：（1）如图a，点P即为所求；

（2）如图b，点Q和线段CQ即为所求；


（3）如图c，线段CM即为所求．
【点睛】
本题主要考查格点作图及结合了垂直的定义、平行线的性质等知识点，熟练掌握格点作图是解题的关键．
