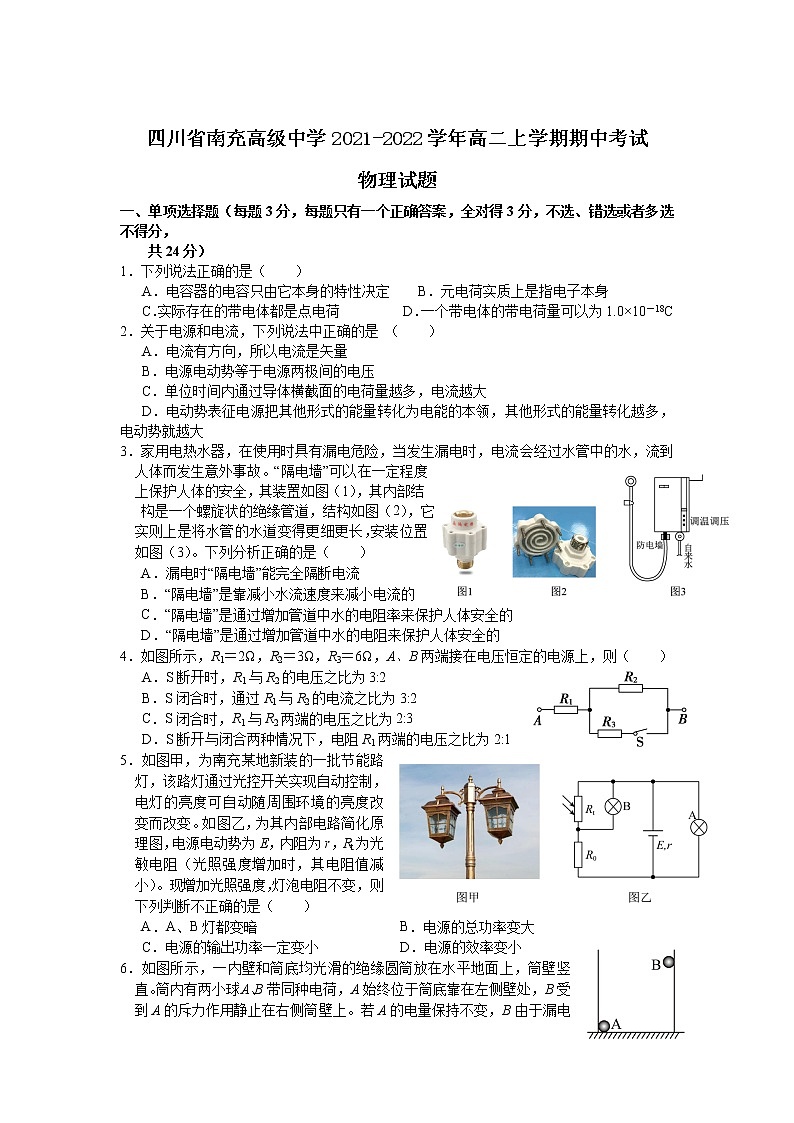

物理试题
一、单项选择题（每题3分，每题只有一个正确答案，全对得3分，不选、错选或者多选不得分，
共24分）
1．下列说法正确的是（ ）
A．电容器的电容只由它本身的特性决定 B．元电荷实质上是指电子本身
C．实际存在的带电体都是点电荷 D．一个带电体的带电荷量可以为1.0×10－18C
2．关于电源和电流，下列说法中正确的是 （ ）
A．电流有方向，所以电流是矢量
B．电源电动势等于电源两极间的电压
C．单位时间内通过导体横截面的电荷量越多，电流越大
D．电动势表征电源把其他形式的能量转化为电能的本领，其他形式的能量转化越多，电动势就越大
3．家用电热水器，在使用时具有漏电危险，当发生漏电时，电流会经过水管中的水，流到人体而发生意外事故。“隔电墙”可以在一定程度上保护人体的安全，其装置如图（1），其内部结
构是一个螺旋状的绝缘管道，结构如图（2），它实则上是将水管的水道变得更细更长，安装位置如图（3）。下列分析正确的是（ ）
A．漏电时“隔电墙”能完全隔断电流
B．“隔电墙”是靠减小水流速度来减小电流的
C．“隔电墙”是通过增加管道中水的电阻率来保护人体安全的
D．“隔电墙”是通过增加管道中水的电阻来保护人体安全的
4．如图所示，R1＝2Ω，R2＝3Ω，R3＝6Ω，A、B两端接在电压恒定的电源上，则（ ）
A．S断开时，R1与R2的电压之比为3:2
B．S闭合时，通过R1与R2的电流之比为3:2
C．S闭合时，R1与R2两端的电压之比为2:3
D．S断开与闭合两种情况下，电阻R1两端的电压之比为2:1
5．如图甲，为南充某地新装的一批节能路灯，该路灯通过光控开关实现自动控制，电灯的亮度可自动随周围环境的亮度改变而改变。如图乙，为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，灯泡电阻不变，则下列判断不正确的是（ ）
A．A、B灯都变暗 B．电源的总功率变大
C．电源的输出功率一定变小 D．电源的效率变小
6．如图所示，一内壁和筒底均光滑的绝缘圆筒放在水平地面上，筒壁竖直。筒内有两小球A、B带同种电荷，A始终位于筒底靠在左侧壁处，B受到A的斥力作用静止在右侧筒壁上。若A的电量保持不变，B由于漏电而下降少许后重新平衡，下列说法中正确的是（ ）
A．小球A对筒底的压力变小B．小球B对筒壁的压力变大
C．小球A、B间的库仑力变小D．筒侧壁给小球A、B的弹力是一对平衡力
7．真空中Ox坐标轴上的某点有一个点电荷Q，坐标轴上A、B两点的坐标分别为0.3m和0.8m。在A点放一个带负电的试探电荷，在B点放一个带正电的试探电荷，A、B两点的试探电荷受到电场力的方向都跟x轴正方向相同，电场力的大小F跟试探电荷电荷量q的关系分别如图2中直线a、b所示。下列说法正确的是（ ）
A．点电荷Q是正电荷
B．点电荷Q的位置坐标为0.4m
C．A点的电场强度的大小为4×10－5N/C
D．B点的电场强度的方向沿x轴负方向
8．如图所示电路中，电源电动势为6V，内阻为1Ω，指示灯RL的阻值为8Ω，电动机M线圈的电阻为1Ω。当开关S闭合时，
指示灯的电功率为2W。电流表内阻不计，那么下列说法中正确的是 （ ）
A．流过电动机M的电流为2A B．流过电流表的电流为2.5A
C．电动机M输出的机械功率3.75WD．电源的总功率为9W
二、多项选择题（每题4分。每题至少有两个正确答案，全对得4分，少选得2分，不选、错选或者多选不得分，共16分）
9．如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带负电粒子在运动过程中只受电场力作用，根据此图可知（ ）
A．实线是正点电荷产生电场的电场线
B．带电粒子在a点的加速度小于在b点的加速度
C．带电粒子在a处的电势低于在b点的电势
D．带电粒子在a处的动能大于在b点的动能
10．如图，匀强电场中有一半径R为25cm的圆，圆心为O，电场线与圆所在的平面平行，ab和 cd为圆的两条直径两直径夹角为74°，把电子从a点分别移到b、c 两点，电场力所做的功分别为25eV、9eV，已知a点的电势为2V，已知sin53°=0.8，cs53°=0.6。下列说法正确的是（ ）
A. 电子在c点的电势能比在b点的少16eV
B．d点处的电势为18V
C．电场强度的大小为50V/m
D．圆周上电势最高点的电势为28V
11．如图所示，两块较大的金属板A、B平行放置并与电源相连，其中A 板接地。两板间P点静止一带电油滴。以下说法正确的是（ ）
A．保持S闭合，若将A板向左平移，则油滴仍保持静止，G中有a→b的电流
B．保持S闭合，若将A板向下平移，则油滴会向上运动，P点的电势降低
C．充电后断开S，若将B板向左平移，则油滴会向上运动，P点的电势减小
D．充电后断开S，若将B板向下平移，则油滴仍保持静止，P点的电势不变
12．如图所示，不带电物体A和带电的物体B用跨过定滑轮的绝缘轻绳连接，A、B的质量分别为2m和m，劲度系数为k的轻弹簧一端固定在水平面上，另一端与物体A相连，倾角为的斜面处于沿斜面向上的匀强电场中，整个系统不计一切摩擦。开始时，物体B在一沿斜面向上的外力F=3mgsin的作用下保持静止且轻绳恰好伸直，然后撤去外力F，直到物体B获得最大速度，且弹簧未超过弹性限度，则在此过程中（ ）
A．物体B带负电，受到的电场力大小为2mgsin
B．撤去外力F的瞬间，物体B的加速度大小为3gsin
C．物体B的速度最大时，弹簧的伸长量为
D．物体A、B、弹簧和地球所组成的系统机械能增加量等于物体B电势能的减少量
三、实验题 （每空2分，共16分）
13. 在“测定金属丝的电阻率”的实验中，用螺旋测微器测得金属丝的直径。用电压表的小量程（0－3V）、电流表的小量程（0－0.6A）测电压和电流，示数如下图，则直径d为__________mm；电压表读数为___________V；电流表的读数为___________A。

14. 某同学描绘一个标有“3V 0.6W”小灯泡的伏安特性曲线，现有电源（电动势6V，内阻不计）、开关和导线若干．其他可供选用的器材如下：
A．电压表（0～3V，内阻约3kΩ） B．电压表（0～15V，内阻约25kΩ）
C．电流表（0～250mA，内阻约5Ω） D．电流表（0～0.6A，内阻约0.2Ω）
E．滑动变阻器（0～10Ω）F．滑动变阻器（0～50Ω）

图甲 图乙
（1）要求安全，调节范围尽量大，方便好调，则电压表选__________，电流表选__________，滑动变阻器选____________。（填写器材前的选项字母）
（2）图甲是尚未完成连接的电路， 请你把其连接完整。
（3）实验得到小灯泡的伏安特性曲线如图所示．如果将这个小灯泡接到电动势为3.0V、内阻为10.0Ω的电源两端，小灯泡消耗的功率是___________W。（最后结果保留两位小数）
四、计算题 （每题必须要有必要的文字叙述和解题步骤，只有答案一律不得分）
15.（8分）如图所示，电压表和电流表均为理想电表，R1＝6Ω，R2＝4Ω。先将电阻箱R调到12Ω，当开关S接通时，电压表读数为7.2V。
（1）求此时电流表的读数？
（2）再将电阻箱R调到6Ω，此时电流表读数变为2A，求电源电动势E和内阻r各为多少？
16.（10分） 如图所示，静止于A处的带正电离子，经电压为U的加速电场加速后沿图中的圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左。静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强大小都为E0，方向沿圆弧半径指向圆心O。离子质量为m、电荷量为q，QN＝2d，PN＝3d，离子重力不计。
（1）求圆弧虚线对应的半径R的大小；
（2）若离子恰好能打在Q点上，求矩形区域QNCD内匀强电场场强E的值。
17.（12分）如图所示，水平放置的平行板电容器，两板间距为d＝8 cm，板长为L＝25 cm，接在直流电源上，有一带电液滴（可看做质点）以v0＝0.5 m/s的初速度从板间的正中央O点水平射入，恰好做匀速直线运动，当它运动到P处时迅速将下极板向上提起eq \f(4,3)cm，液滴刚好从金属板末端飞出，求：(g取10 m/s2)
（1）下极板向上提起后，液滴的加速度a的大小？
（2）液滴入射点O到P点的距离S是多少？


18.（14分）如图所示，竖直平面区域Ⅰ内有电场强度大小为E、方向竖直向上的匀强电场；区域Ⅱ中有一光滑绝缘圆弧轨道，轨道半径为，轨道在A点的切线与水平方向成60°角，在B点的切线与竖直线CD垂直；在区域Ⅲ内有一足够长且宽为d的有界匀强电场，电场强度大小未知，方向水平向右。一质量为m、电荷量大小为q的带负电小球(可看做质点左边界的O点正上方的M点以速度v0水平射入区域Ⅰ， 恰好从A点沿圆弧轨道切线进入轨道且恰好不能从区域Ⅲ电场右边界穿出，已知重力加速度为g ，求：
（1）带电小球在区域Ⅰ运动的时间t ？
（2）区域Ⅲ中电场强度的大小E′ ？
（3）小球再次到达区域Ⅲ左边界上的点距水平线OO′的距离S ？
