教科版 (2017)四年级下册4.电路出故障了教案配套ppt课件

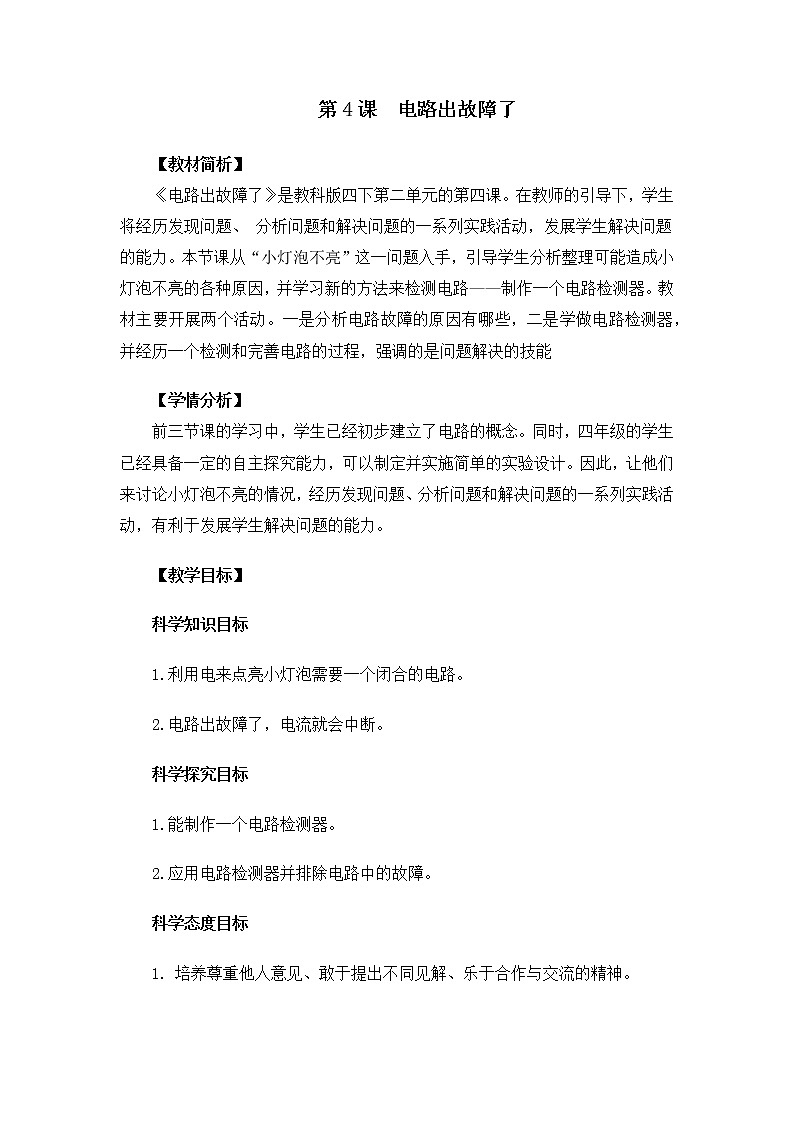

第4课  电路出故障了

【教材简析】

《电路出故障了》是教科版四下第二单元的第四课。在教师的引导下，学生将经历发现问题、 分析问题和解决问题的一系列实践活动，发展学生解决问题的能力。本节课从“小灯泡不亮”这一问题入手，引导学生分析整理可能造成小灯泡不亮的各种原因，并学习新的方法来检测电路——制作一个电路检测器。教材主要开展两个活动。一是分析电路故障的原因有哪些，二是学做电路检测器，并经历一个检测和完善电路的过程，强调的是问题解决的技能

【学情分析】

前三节课的学习中，学生已经初步建立了电路的概念。同时，四年级的学生已经具备一定的自主探究能力，可以制定并实施简单的实验设计。因此，让他们来讨论小灯泡不亮的情况，经历发现问题、分析问题和解决问题的一系列实践活动，有利于发展学生解决问题的能力。

【教学目标】

科学知识目标

1.利用电来点亮小灯泡需要一个闭合的电路。

2.电路出故障了，电流就会中断。

科学探究目标

1.能制作一个电路检测器。

2.应用电路检测器并排除电路中的故障。

科学态度目标

1. 培养尊重他人意见、敢于提出不同见解、乐于合作与交流的精神。

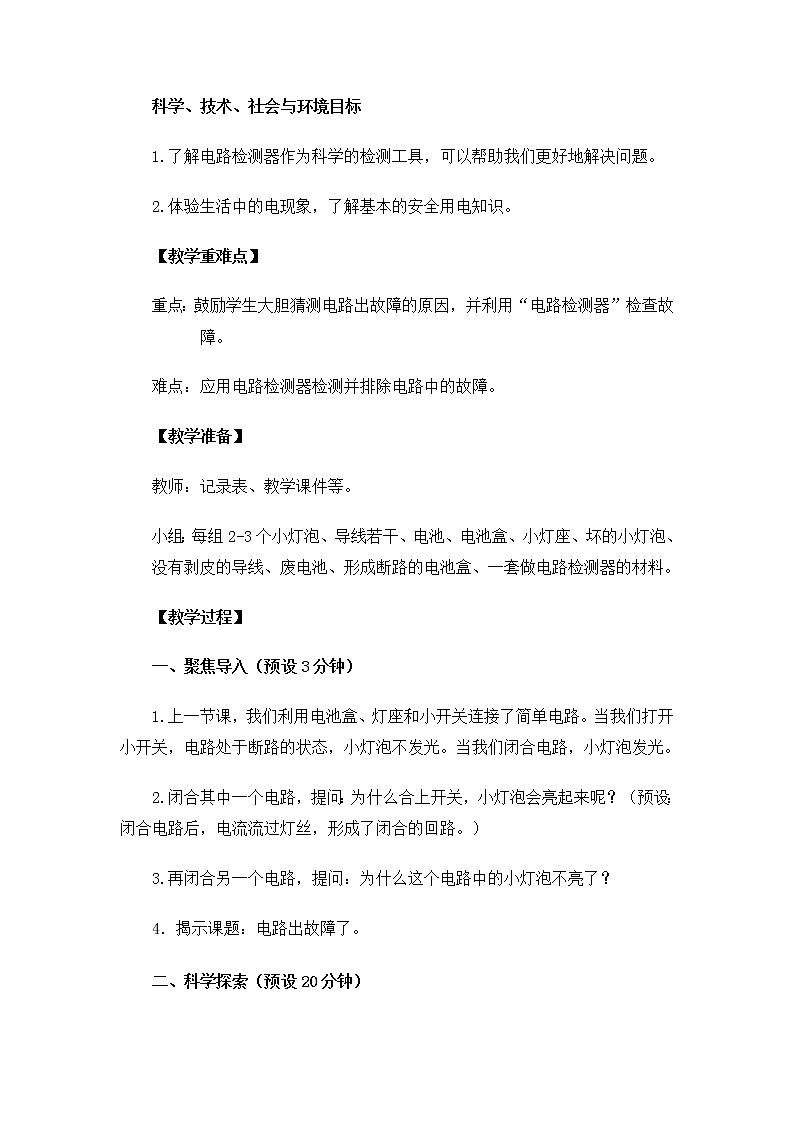

科学、技术、社会与环境目标

1.了解电路检测器作为科学的检测工具，可以帮助我们更好地解决问题。

2.体验生活中的电现象，了解基本的安全用电知识。

【教学重难点】

重点：鼓励学生大胆猜测电路出故障的原因，并利用“电路检测器”检查故障。

难点：应用电路检测器检测并排除电路中的故障。

【教学准备】

教师：记录表、教学课件等。

小组：每组2-3个小灯泡、导线若干、电池、电池盒、小灯座、坏的小灯泡、没有剥皮的导线、废电池、形成断路的电池盒、一套做电路检测器的材料。

【教学过程】

一、聚焦导入（预设3分钟）

1.上一节课，我们利用电池盒、灯座和小开关连接了简单电路。当我们打开小开关，电路处于断路的状态，小灯泡不发光。当我们闭合电路，小灯泡发光。

2.闭合其中一个电路，提问：为什么合上开关，小灯泡会亮起来呢？（预设：闭合电路后，电流流过灯丝，形成了闭合的回路。）

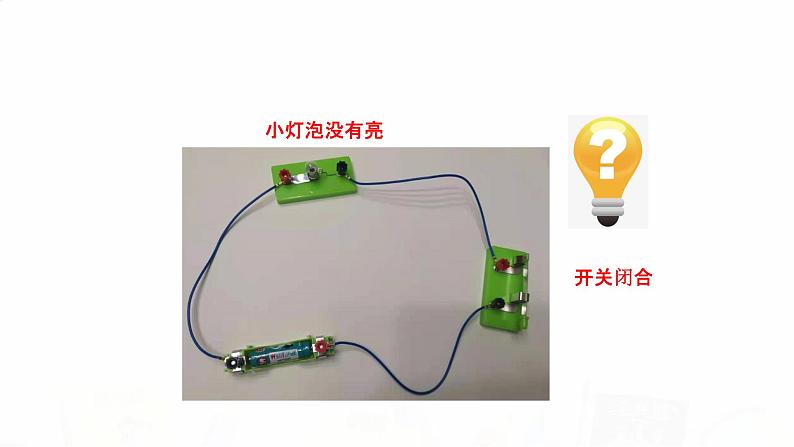

3.再闭合另一个电路，提问：为什么这个电路中的小灯泡不亮了？

4．揭示课题：电路出故障了。

二、科学探索（预设20分钟）

活动一  小灯泡不亮的故障讨论

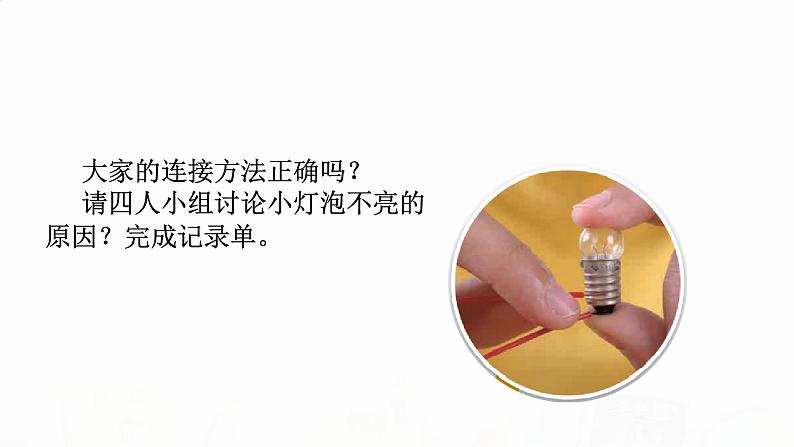

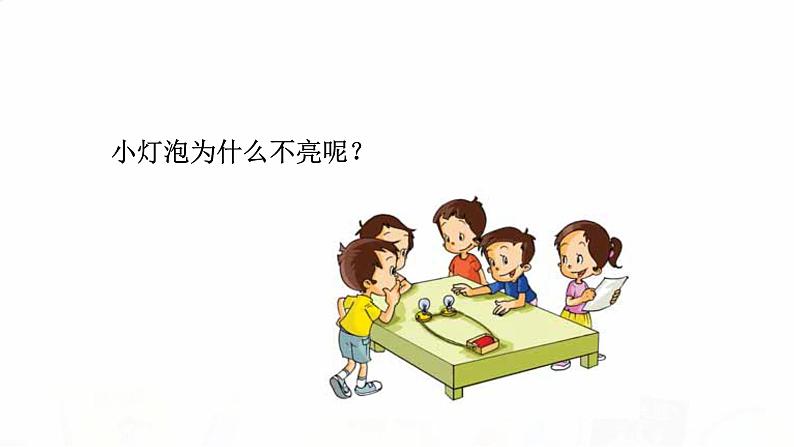

1.小灯泡为什么不亮呢？大家的连接方法正确吗？

（预设：引导学生先检查连接方法，排除连接方法的原因。）

2.为什么连接方法正确，小灯泡却不亮呢？电路的什么地方出故障了？

3.学生讨论：整理造成小灯泡不亮的各种原因。

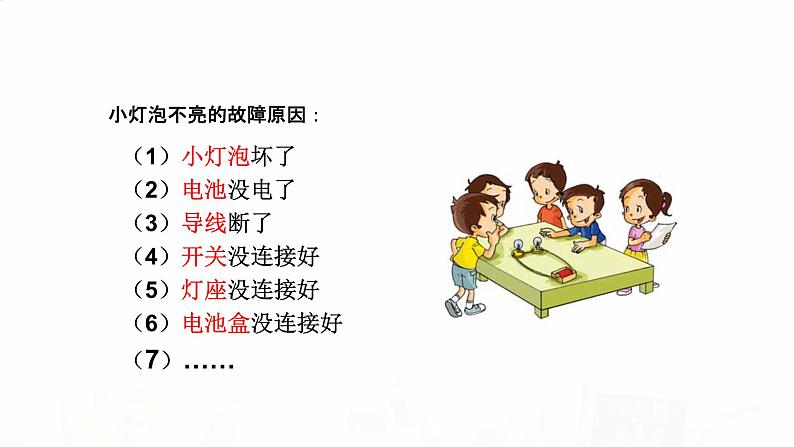

造成小灯泡不亮的原因：

1.小灯泡坏了;

2.电池没电了;

3.小灯泡和灯座接触不良;

4.电池盒没连接好;

（给予学生充分的讨论时间，尽可能多地分析电路出故障的可能，并做好记录。）

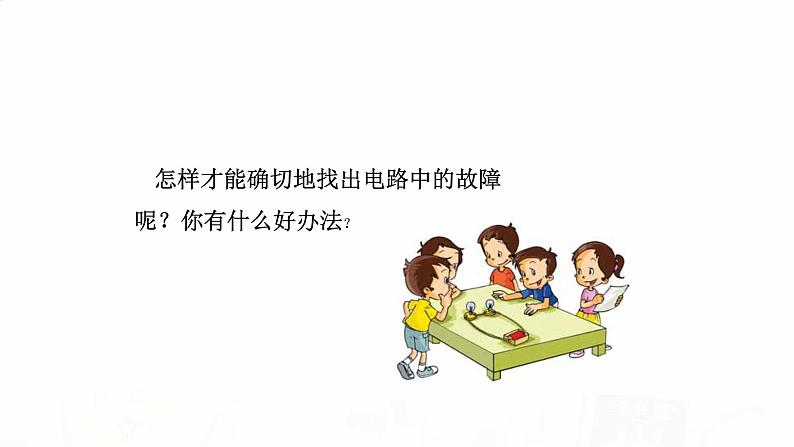

4.这些故障大致可以分为连接问题或者是某个元件出现故障。怎样才能确切地找出电路中的故障呢？你有什么好办法？

（预设：换一个小灯泡或电池，看小灯泡能否点亮；再次检查电路中的连接是否完好。）

5.小结几种方法：

①检查法：检查电路中的连接是否完好。比如电池盒两端的导线是否夹紧，电池是否放好了，小灯泡是否拧紧等。

②替换法：用另外的小灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮。

③检测法：利用电路检测器检测电路故障。

活动二 制作电路检测器

1．将简单电路中的开关拆除，就形成了一个电路检测器，开关两边的两根导线是检测头。

2.使用时，将故障电路的某一部分电路或某一元件连接到检测头之间，如果电路检测器的小灯泡亮了，说明这部分电路或元件是畅通没有故障；否则就证明有故障。

3.（1）做好电路检测器后，一定要把两个检测头接触一下，看灯泡是否亮起来，即自检；（2）在检测电路时，应先把故障电路中的电池从电池盒中取出；（3）检测故障电路中的电池是否有电，应采用取出电路检测器的电池盒中的电池，将故障电路中的电池放在电路检测器的电池盒里，看看小灯泡会不会亮。（4）检测2-3次。

（教师边讲解边演示：电路检测器自检、检测。）

4.做一个电路检测器：利用实验材料，制作一个电路检测器，并进行自检。

5.你能用电路检测器查找故障产生的原因吗？看看电路是哪个地方出故障了。

（引导学生先预测电路可能出现的故障，边检查边做记录。）

三、交流研讨（预设12分钟）

1.查找出电路中哪一部分出故障了吗？你是用什么办法排除的？

2.汇报交流：以小组为单位汇报电路中的故障。

（预设：将检测出来的故障元件进行替换，重新连接电路，使小灯泡重新亮起来）。

四、总结拓展（预设5分钟）

1. 电路检测器只能在实验室中检测简单电路，不能用来检测220V的家庭电路哦。

2. 除了用电路检测器，你还有其他方法查找电路中的故障吗？

【板书设计】

4.电路出故障了

电路检测器：电池、小灯泡、导线

    自检2次    不能检测220V的家庭电路

【作业设计】

1.用电路检测器检测小灯泡，正确的连接方式是（ A ）。

 A. 检测头甲接触连接点1，检测头乙接触连接点2

B. 检测头甲接触连接点1即可

 C. 检测头乙接触连接点2即可

2.实验室的电路检测器不能用来检测（   B  ）的电路故障。

A. 玩具小汽车    B. 家用接线板     C. 手电筒
