2021年江苏省宿迁市中考物理试卷

1. 下列关于声现象的说法正确的是(    )
A. 声音可以在真空中传播
B. 发声体振幅越大，音调越高
C. “禁止鸣笛”是在声源处控制噪声
D. 声呐利用次声波探测鱼群位置
2. 下列估测中最接近实际的是(    )
A. 一枚鸡蛋质量约为5g B. 中学生正常步行速度约为1.2m/s
C. 一元硬币直径约为5cm D. 宿迁地区夏季最高气温约为20℃
3. 下列图示应用或自然现象，由光的直线传播形成的是(    )
A. 汽车的观后镜
B. 神奇的验钞机
C. 树荫下的光斑
D. 雨后的彩虹
4. 人类从未停止过对粒子与宇宙的探索，下列说法正确的是(    )
A. 原子是由质子和中子构成的
B. 哥白尼提出了“地心说”
C. 与丝绸摩擦过的玻璃棒带的是负电
D. 墙内开花墙外香，说明分子在不停地运动

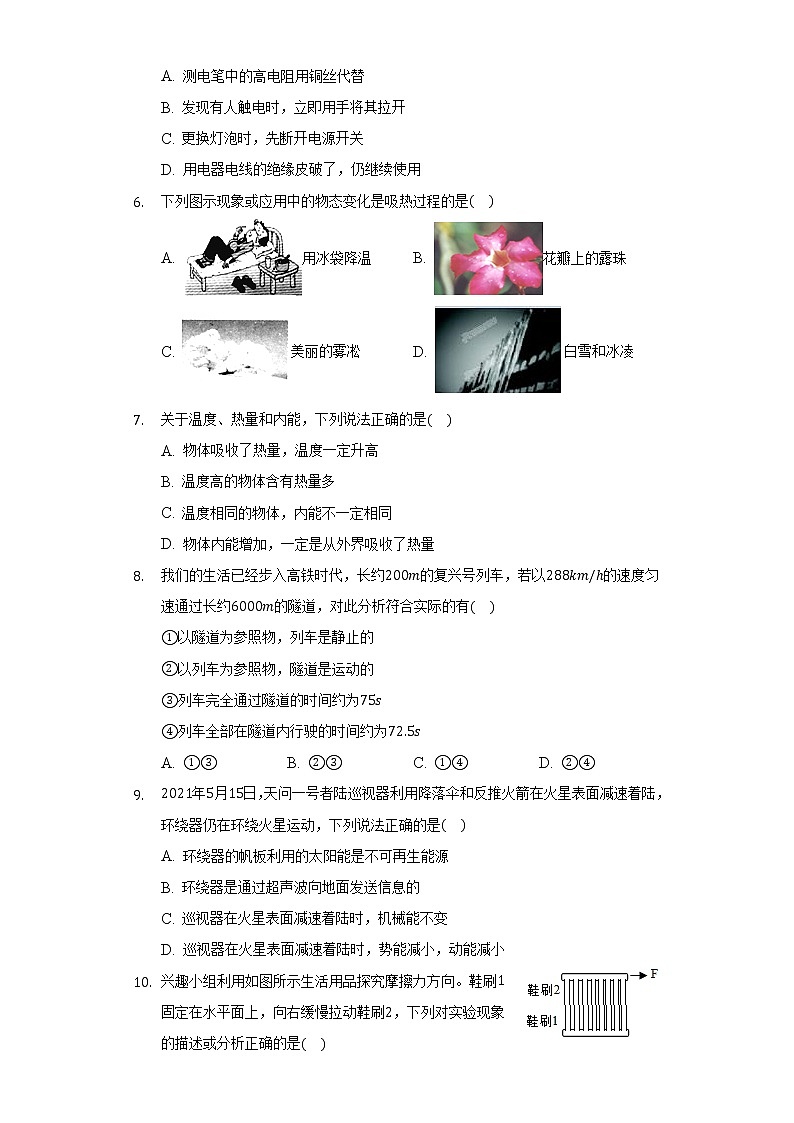

5. 下列生活中的做法符合安全用电原则的是(    )
A. 测电笔中的高电阻用铜丝代替
B. 发现有人触电时，立即用手将其拉开
C. 更换灯泡时，先断开电源开关
D. 用电器电线的绝缘皮破了，仍继续使用
6. 下列图示现象或应用中的物态变化是吸热过程的是(    )
A. 用冰袋降温 B. 花瓣上的露珠
C. 美丽的雾凇 D. 白雪和冰凌
7. 关于温度、热量和内能，下列说法正确的是(    )
A. 物体吸收了热量，温度一定升高
B. 温度高的物体含有热量多
C. 温度相同的物体，内能不一定相同
D. 物体内能增加，一定是从外界吸收了热量
8. 我们的生活已经步入高铁时代，长约200m的复兴号列车，若以288km/h的速度匀速通过长约6000m的隧道，对此分析符合实际的有(    )
①以隧道为参照物，列车是静止的
②以列车为参照物，隧道是运动的
③列车完全通过隧道的时间约为75s
④列车全部在隧道内行驶的时间约为72.5s
A. ①③ B. ②③ C. ①④ D. ②④
9. 2021年5月15日，天问一号者陆巡视器利用降落伞和反推火箭在火星表面减速着陆，环绕器仍在环绕火星运动，下列说法正确的是(    )
A. 环绕器的帆板利用的太阳能是不可再生能源
B. 环绕器是通过超声波向地面发送信息的
C. 巡视器在火星表面减速着陆时，机械能不变
D. 巡视器在火星表面减速着陆时，势能减小，动能减小

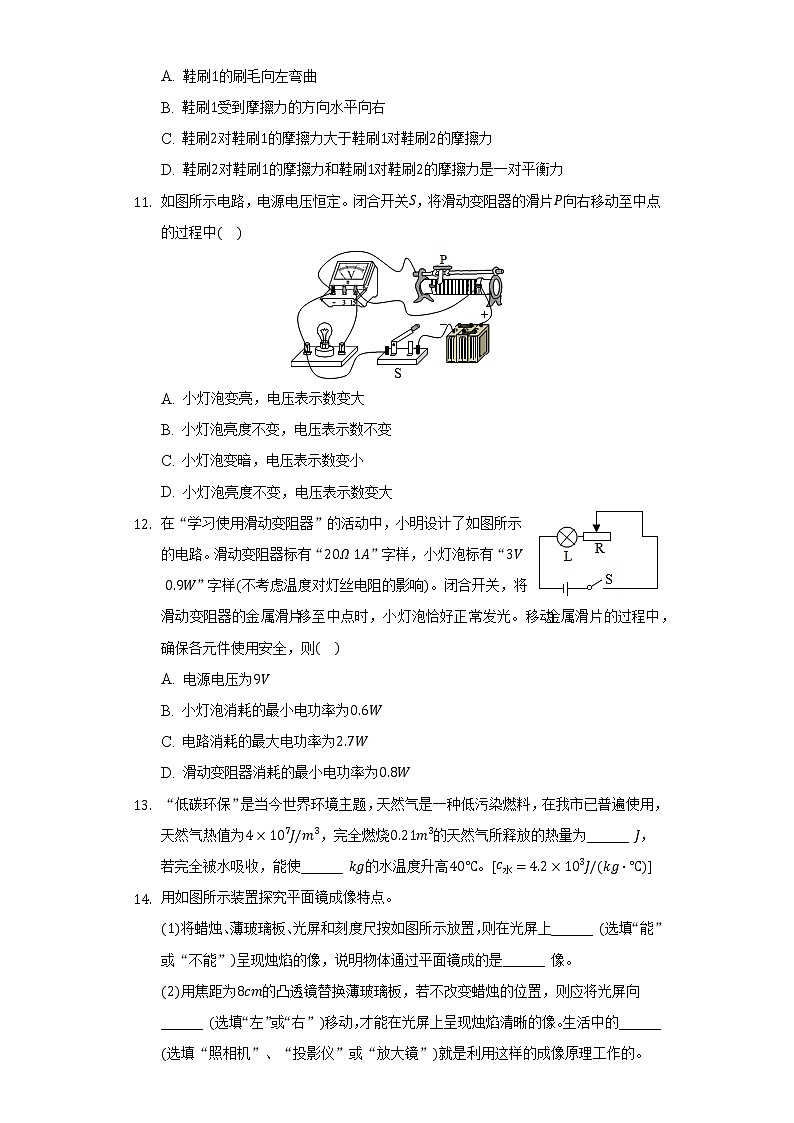

10. 兴趣小组利用如图所示生活用品探究摩擦力方向。鞋刷1固定在水平面上，向右缓慢拉动鞋刷2，下列对实验现象的描述或分析正确的是(    )
A. 鞋刷1的刷毛向左弯曲
B. 鞋刷1受到摩擦力的方向水平向右
C. 鞋刷2对鞋刷1的摩擦力大于鞋刷1对鞋刷2的摩擦力
D. 鞋刷2对鞋刷1的摩擦力和鞋刷1对鞋刷2的摩擦力是一对平衡力
11. 如图所示电路，电源电压恒定。闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中(    )
A. 小灯泡变亮，电压表示数变大
B. 小灯泡亮度不变，电压表示数不变
C. 小灯泡变暗，电压表示数变小
D. 小灯泡亮度不变，电压表示数变大
12. 在“学习使用滑动变阻器”的活动中，小明设计了如图所示的电路。滑动变阻器标有“20Ω 1A”字样，小灯泡标有“3V 0.9W”字样(不考虑温度对灯丝电阻的影响)。闭合开关，将滑动变阻器的金属滑片移至中点时，小灯泡恰好正常发光。移动金属滑片的过程中，确保各元件使用安全，则(    )
A. 电源电压为9V
B. 小灯泡消耗的最小电功率为0.6W
C. 电路消耗的最大电功率为2.7W
D. 滑动变阻器消耗的最小电功率为0.8W
13. “低碳环保”是当今世界环境主题，天然气是一种低污染燃料，在我市已普遍使用，天然气热值为4×107J/m3，完全燃烧0.21m3的天然气所释放的热量为______ J，若完全被水吸收，能使______ kg的水温度升高40℃。[c水=4.2×103J/(kg⋅℃)]
14. 用如图所示装置探究平面镜成像特点。
(1)将蜡烛、薄玻璃板、光屏和刻度尺按如图所示放置，则在光屏上______ (选填“能”或“不能”)呈现烛焰的像，说明物体通过平面镜成的是______ 像。
(2)用焦距为8cm的凸透镜替换薄玻璃板，若不改变蜡烛的位置，则应将光屏向______ (选填“左”或“右”)移动，才能在光屏上呈现烛焰清晰的像。生活中的______ (选填“照相机”、“投影仪”或“放大镜”)就是利用这样的成像原理工作的。

15. 用如图所示的滑轮组将重200N的物体在10s内竖直匀速提升4m，机械效率为80%，则有用功为______ J，拉力的功率为______ W。若增大所提物体的质量，则滑轮组机械效率将______ (选填“增大”、“不变”或“减小”)。




16. 五一假期，小明去看望外婆，陪伴外婆5天后返回，发现家中电能表示数由317.4kW⋅h变为如图所示示数。经检查，家中除电视机和数字机顶盒处于待机状态，其它用电器均已关闭，则电视机和数字机顶盒待机状态下总功率为______ W。在此期间，电能表指示灯闪烁______ 次，消耗的电能可供额定功率为15W的台灯正常工作______ h，请从节约电能的角度提出一条合理的建议：______ 。
17. 小明在社会实践中观察到修理汽车的叔叔使用扳手时，还在扳手手柄上加了一个套筒，如图甲所示。于是小明设计了如图乙所示的装置，探究轻质杠杆的动力大小与动力臂的关系。
(1)测量时，总保持杠杆在水平位置平衡，目的是便于______ 。
(2)改变动力臂，多次测量，根据记录的数据画出如图丙所示的动力随动力臂变化的图像，则杠杆左端所挂重物的重力大小是______ N(杠杆上每一小格长度为1cm)，小明发现图像中每次描出的点与两坐标轴围成的方形面积(如图丙中阴影部分)总相等，原因是______ 。
18. 如图所示，一条光线从空气斜射入水中，请在图中画出大致的折射光线。











19. 如图所示，请用笔画线代替导线将三线插座接入电路。











20. 如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速下滑。请画出磁性黑板擦在竖直方向上所受到的力。











21. 在“观察液体的沸腾”实验中，将质量和初温相同的a、b两种液体分别倒入相同容器中，用相同的热源加热，如甲、乙两图所示。每隔相同时间，测量液体的温度，并根据记录的数据画出温度随加热时间变化的图像，如图丙所示。

(1)由a、b两种液体沸腾时的温度与加热时间的关系图像，可以得出液体沸腾时需要吸热，但是温度______ 。
(2)由a、b两种液体沸腾前的温度与加热时间的关系图像，可以探究物质的一种物理属性，这种属性是物质的______ 。
(3)小明认为利用此装置还可以探究不同燃料燃烧时放出的热量与燃料种类的关系。于是增加了相同的装置如图丁，向容器内倒入的液体a与甲、乙装置中的液体质量______ (选填“相等”或“不相等”)，燃烧相同质量的燃料后应与图______ 所示的实验相比较。
22. 如图甲所示，是“探究感应电流产生条件”的实验装置示意图。
(1)磁体和导体棒AB相对静止，闭合开关，能否观察到灵敏电流计指针偏转的现象？
答：______ 。
(2)探究感应电流方向与导体切割磁感线方向的关系时，应该保持______ 的方向不变。
(3)小明猜想磁场强弱会影响感应电流大小，于是他设计了图乙所示的电磁铁代替原有磁体再次实验，此时需要在图乙的电路中再接入的元件是______ 。
23. 在探究活动中，小明利用天平和量筒测量液体的密度。

(1)将托盘天平放于水平台面上，并将游码移到标尺左端零刻度线处，发现指针在分度盘上的位置如图甲所示，为了使指针对准分度盘的中央刻度线，此时应该将______ 向______ 调节。
(2)天平平衡后，将适量水倒入玻璃杯，放于天平左盘，使天平再次平衡时，右盘中砝码和标尺上游码位置如图乙所示，则玻璃杯和水总质量为______ g。
(3)小明在液面位置作上标记，将玻璃杯中的水倒入量筒，如图丙所示，读出水的体积V= ______ cm3。
(4)按小明的操作方法，测量出的水的体积比真实值______ (选填“偏大”或“偏小”)。
(5)小明认为接下来不用量筒，也可测量液体密度，他将另一种液体倒入玻璃杯至标记处，并放于天平左盘，右盘中砝码质量不变，只将游码向右移动至示数改变了△m时，天平平衡，则这种液体的密度为______ 。(用已知量的字母V、△m、ρ水表示)
24. 兴趣小组在“测量小灯泡电功率”的实验中，有电流表、电压表各一个，开关、导线若干，电源的电压恒为6V，小灯泡L1的额定电压为3.8V，正常发光时电阻约为10Ω，滑动变阻器有规格为“10Ω 1.5A”的R1和规格为“20Ω 1A”的R2。

(1)为了完成实验，选择滑动变阻器R1等器材，进行如图甲所示的电路连接，请用笔画线代替导线，将电路连接完整，并指出连接电路时的误之处______ 。
(2)实验时，发现小灯泡不亮，电流表无示数，电压表无示数。用导线连接电流表两端，灯泡发光，则故障原因是电流表______ 。
(3)更换新的电流表，完成测量后，小华将小灯泡L1更换为额定电压2.5V，正常发光时阻值约为8Ω的L2。为了测量它的额定电功率，需用滑动变阻器R2替换电路中的R1，其目的是______ 。
(4)小明认为不用电流表，同样能测量出灯泡L2的额定功率，设计了图乙所示的电路，请你帮他补全实验步骤：
①将滑动变阻器______ 调到最大阻值且保持不变，闭合开关S，将S1拨向触点______ ，调节另一滑动变阻器的阻值，使电压表的示数为U额。
②再将开关S1拨向另一触点，读出电压表示数为U，滑动变阻器的最大阻值分别为R1、R2。则灯泡L2的额定功率表达式为P额= ______ 。
25. 在探究影响浮力大小因素的实验中，老师提供了横截面积为20cm2的金属圆柱体如图甲所示。小明将圆柱体通过细线(体积和质量均不计)悬挂于弹簧测力计上，如图乙所示，静止时弹簧测力计的示数为2N。他将圆柱体慢慢放入水中。如图丙所示，当圆柱体有一半体积浸入水中时，弹簧测力计示数为1.2N。(g=10N/kg,ρ水=1×103kg/m3)
(1)将圆柱体竖直放于水平地面上时，求水平地面受到的压强。
(2)求圆柱体的体积。
(3)求圆柱体的密度。








26. 新冠疫情期间，进入校园人员要接受体温检测，电子体温计是方便快捷的测温仪器。小华与小明从网上查阅说明书得知，电子体温计的探测器是热敏电阻。他们买来两个相同的热敏电阻Rx，放入各自准备的恒温箱内(虚线框所示)，通过调节恒温箱内的温度，测量热敏电阻在不同温度时的阻值。小华使用阻值为100Ω的电阻R1等器材设计了如图甲所示电路，将实验数据记录于表一中，小华对表一中的数据深感疑惑。老师告诉他，他使用的是实验室中的恒流电源(提供恒定电流的电源)。小明则利用恒压电源(提供恒定电压的电源)和定值电阻R2等器材设计了如图乙所示的电路，并将实验数据记录于表二中，回到教室，才发现没有记录电源的电压和R2的阻值。

表一：
t/℃
32
…
…
42
U1/V
2


2
U/V
14


10
表二：
t/℃
32
…
…
42
U1/V
9


8
(1)求热敏电阻分别在32℃和42℃时的阻值。
(2)在表格中记录的温度范围内，求小华设计的电路消耗电功率的最大值。
(3)求小明设计的电路中恒压电源的电压和定值电阻R2的阻值。








答案和解析

1.【答案】C

【解析】解：A、声音传播需要介质，不可以在真空中传播，故A错误；
B、发声体的振幅越大，发出声音的响度越大，故B错误；
C、“禁止鸣笛”是在声源处控制了噪声的产生，故C正确；
D、声呐是利用超声波来探测海洋中鱼群的位置的，故D错误。
故选：C。

2.【答案】B

【解析】解：A、10个鸡蛋的质量大约为1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右，故A错误；
B、中学生正常步行的速度在4km/h=(4÷3.6)m/s≈1.1m/s，故B正确；
C、中学生大拇指的宽度大约在2cm左右，一元硬币直径比大拇指略宽，约2.5cm左右，故C错误；
D、宿迁地属江苏省，夏季最高气温可达40摄氏度，故D错误。
故选：B。

3.【答案】C

【解析】解：A、汽车观后镜是凸面镜，通过后视镜能看到车后的景物是利用光的反射而成的虚像，故A错误；
B、由于紫外线能使荧光物质发光，所以验钞机是利用紫外线验钞的，故B错误；
C、光在均匀介质中沿直线传播，在遇到不透明的树叶时，便在树叶后形成了影子，而没有树叶的地方光沿直线传播，从而在地面上形成光斑，故C正确；
D、雨后彩虹的形成属于光的色散，是光的折射现象，故D错误。
故选：C。

4.【答案】D

【解析】解：A、原子由原子核和核外电子构成的，故A错误；
B、哥白尼提出了“日心说”，而非“地心说”，故B错误；
C、丝绸与玻璃棒摩擦时，玻璃棒失去电子，丝绸得到电子，所以玻璃棒带正电，故C错误；
D、在墙外能闻到花香，说明说明分子在不停地运动。
故选：D。

5.【答案】C

【解析】解：A、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻。故A错误；
B、发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电，故B错误；
C、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故C正确；
D、电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故D错误。
故选：C。

6.【答案】A

【解析】解：A、用冰袋降温是固态冰熔化为液态水的过程，熔化吸热，故A正确；
B、花瓣上的露珠是气态水蒸气液化为液态水的过程，液化放热，故B错误；
C、雾凇是气态水蒸气凝华为形成的，凝华放热，故C错误；
D、白雪是气态水蒸气凝华形成的，凝华放热；冰凌是雪融化后凝固形成的，凝固放热，故D错误。
故选：A。

7.【答案】C

【解析】解：A、物体吸收热量，内能增加，但温度不一定变化，如晶体熔化过程，内能增加，但温度不变，故A错误；
B、热量是一个过程量，不能说物体含有多少热量，故B错误；
C、物体的内能与质量、温度、状态等多个因素有关，不能只根据温度判定内能的大小，所以两物体温度相同时，内能不一定相同，故C正确；
D、改变物体内能的两种方式：做功和热传递；物体内能增加，不一定是从外界吸收了热量，故D错误。
故选：C。

8.【答案】D

【解析】解：①以隧道为参照物，列车与隧道之间发生了位置的变化，是运动的，故①错误；
②以列车为参照物，隧道与列车之间发生了位置的变化，是运动的，故②正确；
③列车完全通过隧道通过路程：s=6000m+200m=6200m，已知v=288km/h=80m/s，则列车完全通过隧道时间：t=sv=6200m80m/s=77.5s，故③错误；
④列车完全在隧道内行驶时通过的路程：s′=6000m−200m=5800m，已知v=288km/h=80m/s，则列车完全在隧道内行驶时所用的时间：t′=sv=5800m80m/s=72.5s；故④正确。
故选：D。

9.【答案】D

【解析】解：A、太阳能可以在自然界源源不断地从自然界中获得，是可再生能源，故A正确；
B、环绕器是通过电磁波将信息传回地面控制中心，故B错误；
CD、巡视器减速着落时，质量不变，速度变小，高度减小，故其动能减小，重力势能减小，机械能等于动能和势能之和，即机械能减少，故C错误，D正确；
故选：D。
(1)使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源。
(2)真空不能传声，但电磁波可以在真空中传播。
(3)重力势能大小的影响因素：质量和高度。质量越大，高度越高，重力势能越大；动能大小的影响因素：质量和速度。质量越大，速度越大，动能越大。
本题借助天问一号考查了对能源的分类、信息的传递、影响动能和势能的因素等知识的应用，难度不大。

10.【答案】B

【解析】解：
AB、由图可知，鞋刷1固定在水平面上，向右缓慢拉动鞋刷2，鞋刷1的刷毛会阻碍鞋刷2的刷毛向右运动，所以鞋刷1的刷毛会给鞋刷2的刷毛一个向左的摩擦力，由于物体间力的作用是相互的，所以鞋刷2的刷毛会给鞋刷1的刷毛一个向右的摩擦力，故鞋刷1的刷毛向右弯曲，故A错误，B正确；
CD、鞋刷2对鞋刷1的摩擦力和鞋刷1对鞋刷2的摩擦力是一对相互作用力，大小相同，故CD错误。
故选：B。
摩擦力的方向与物体相对运动的方向相反；二力平衡条件：大小相等、方向相反、作用在同一直线上、作用在同一个物体上；相互作用的大小是相同的。
本题考查了摩擦力的方向、平衡力和相互作用力的判定、力的相互性，难度不大。

11.【答案】B

【解析】解：由图可知，该电路为并联电路，电压表测量电源的电压；闭合开关S，将滑动变阻器的滑片P向右移动至中点的过程中，由于电源电压不变，所以电压表示数不变；并联电路中各支路互不影响，所以灯泡的亮度不变，故B正确。
故选：B。
由图可知，该电路为并联电路，电压表测量电源的电压；移动滑动变阻器的滑片时，根据并联电路的特点分析灯泡亮度和电压表示数的变化。
本题考查了电路的动态分析，明确并联电路的特点是解题的关键。

12.【答案】D

【解析】解：由电路图可知，滑动变阻器与灯泡串联；
A、将滑动变阻器的金属滑片移至中点时，滑动变阻器接入电路中的电阻为R′=10Ω；小灯泡恰好正常发光，小灯泡两端的电压为3V，此时电路中的电流即电路的最大电流为为：I=P额U额=0.9W3V=0.3A；根据欧姆定律可知，滑动变阻器两端的电压为：U′=IR′=0.3A×10Ω=3V；根据串联电路的电压关系可知，电源电压为：U=U′+U额=3V+3V=6V，故A错误；
B、灯泡的电阻为：RL=U额I=3V0.3A=10Ω；
当滑动变阻器全部接入电路中时，电路中的电流最小，灯泡消耗的电功率最小，则小灯泡的最小功率为：P小=(URL+R)2RL=(6V10Ω+20Ω)2×10Ω=0.4W，故B错误；
C、电路中的最大电流为I=0.3A，则电路的最大功率为：P=UI=6V×0.3A=1.8W，故C错误；
D、滑动变阻器消耗的功率为：P=(URL+R)2R=U2RRL2+2RLR+R2=U2(RL−R)2+4RLRR=U2(RL−R)2R+4RL=(6V)2(10Ω−R)2R+4×10Ω，根据数学知识可知，当R=5Ω时，R消耗的电功率最小，则最小功率为：P=(6V)2(10Ω−5Ω)25Ω+4×10Ω=0.8W，故D正确。
故选：D。
由电路图可知，滑动变阻器与灯泡串联；
(1)将滑动变阻器的金属滑片移至中点时，小灯泡恰好正常发光，据此求出电路中的电流；然后根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压规律求出电源电压；
(2)当滑动变阻器全部接入电路中时，根据欧姆定律可知，电路中的电流最小，灯泡消耗的电功率最小；
(3)根据P=UI求出电路的最大功率；
(4)根据P=(URL+R)2R求出滑动变阻器的最小功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定电压和电流表的量程确定电路中的最大电流。

13.【答案】8.4×106  50

【解析】解：完全燃烧0.21m3的天然气放出的热量：
Q放=Vq=0.21m2×4×107J/m3=8.4×106J；
这些热量完全被水吸收Q吸=Q放=8.4×106J；
由Q吸=cm△t可得水的质量：
m=Q吸c水△t=8.4×106J4.2×103J/(kg⋅℃)×40℃=50kg。
故答案为：50。
(1)知道天然气的热值，根据Q=Vq求出完全燃烧0.21m3天然气放出的热量；
(2)由题知，Q吸=Q放，再利用Q吸=cm△t求水的质量。
本题考查了燃料完全燃烧释放热量公式和吸热公式的应用，是一道基础题目。

14.【答案】不能  虚  左  照相机

【解析】解：(1)根据平面镜成像的特点可知，平面镜成的虚像，因此光屏上不能接收到烛焰的像；
(2)由图可知物距u=30.0cm−10.0cm=20.0cm，20cm>16cm，即u>2f，根据凸透镜成像规律可知，此时成倒立缩小的实像，像距f 故答案为：(1)不能；虚；(2)左；照相机。
(1)根据平面镜成像特点可知平面镜成的是虚像；虚像光屏接收不到，实像光屏能接收到；
(2)从图中找到物距与凸透镜的焦距进行比较，结合凸透镜成像规律分析出像距和像的性质；
(3)照相机成像原理：物距大于两倍焦距时成倒立缩小的实像；投影仪成像原理：物距大于一倍焦距小于两倍焦距时成倒立放大的实像；放大镜成像原理：物距小于一倍焦距时成正立放大的虚像。
本题考查了平面镜成像特点和凸透镜成像规律及应用，是一道基础题。

15.【答案】800  100  增大

【解析】解：
(1)拉力做的有用功：
W有用=Gh=200N×4m=800J；
(2)由η=W有用W总可得拉力做的总功：
W总= W有用η=800J80%=1000J，
拉力做功功率：
P=W总t=1000J10s=100W；
(3)若仅增加物体的质量即增加被提升物体的重力，提升高度不变时，所做的有用功增大，而额外功几乎不变，有用功在总功所占的比例增大，所以滑轮组的机械效率增大。
故答案为：800；100；增大。
(1)知道物重和提升的高度，根据W=Gh求出所做的有用功；
(2)根据W总= W有用η求总功，利用P=Wt求拉力的功率；
(3)提高滑轮组机械效率的方法：增大提升的物重，减小动滑轮重、减小摩擦。
本题考查了使用滑轮组时有用功、总功、功率的计算，要注意额外功不等于克服动滑轮重力做的功，因为装置还需要克服摩擦力和绳重做额外功。

16.【答案】10  1920  80  家用电器在长时间不用时要关闭电源

【解析】解：(1)由于电能表读数时最后一位是小数，单位是kW⋅h，图示电能表的示数为318.6kW⋅h，
5天内电视机和数字机顶盒待机状态下消耗的电能：
W=318.6kW⋅h−317.4kW⋅h=1.2kW⋅h，
t=5天=5×24h=120h，
电视机和数字机顶盒待机状态下的总功率：
P=Wt=1.2kW⋅h120h=0.01kW=10W；
(2)1600imp/(kW⋅h)表示电路中每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次，
这段时间指示灯闪烁的次数：
n=1600imp/(kW⋅h)×1.2kW⋅h=1920imp(次)；
台灯的电功率P′=P额=15W=0.015kW，
由P=Wt可得消耗的电能可供额定功率为15W的台灯正常工作的时间：
t′=WP′=1.2kW⋅h0.015kW=80h；
(3)因为“用电器待机”时要消耗电能，所以家用电器在长时间不用时要关闭电源。
故答案为：10；1920；80；家用电器在长时间不用时要关闭电源。
(1)由图得出后来电能表的示数(注意：最后一位是小数，单位是kW⋅h)，由电能表前后示数之差可得消耗的电能，再利用P=Wt求电视机和数字机顶盒待机状态下的总功率；
(2)1600imp/(kW⋅h)表示电路中每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次，据此求出这段时间指示灯闪烁的次数；再利用P=Wt求消耗的电能可供额定功率为15W的台灯正常工作的时间；
(3)针对“用电器待机”时要消耗电能，提出节约用电的措施。
本题考查了消耗电能、电功率的计算，以及电能表的读数方法，明确电能表相关参数的意义是关键。

17.【答案】测量力臂  1.5  阻力与阻力臂的乘积保持不变

【解析】解：(1)测量时，总保持杠杆在水平位置平衡，目的是便于测量力臂；
(2)由题意可知，只改变动力臂，多次测量，则阻力与阻力臂的乘积保持不变，根据杠杆平衡条件F1L1=F2L2可知，利用图象中任意一组数据都能得出，
F2L2=F1L1=3N×0.02m=0.06N⋅m；
由图乙可知，L2=4cm=0.04m，则杠杆左端所挂重物的重力：G=F2=F1L1L2=0.06N⋅m0.04m=1.5N；
图像中每次描出的点与两坐标轴围成的方形面积是动力与动力臂的乘积，根据杠杆平衡条件可知，F1L1=F2L2，而阻力与阻力臂的乘积保持不变，故图像中每次描出的点与两坐标轴围成的方形面积总相等。
故答案为：(1)测量力臂；(2)1；阻力与阻力臂的乘积保持不变。
(1)让杠杆在水平位置平衡的目的是便于测量力臂；
(2)阻力和阻力臂的乘积不变时，从图象中选择动力和动力臂的对应值，得出动力跟动力臂的乘积也不变，据此分析。
本题考查了杠杆平衡的调节、应用杠杆平衡条件计算和分析问题，属常考考点，一定要掌握。

18.【答案】解：过入射点O垂直水面画出法线，光从空气斜射入水中，折射角小于入射角，据此在法线右侧的水中画出折射光线，如图所示：


【解析】光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角。
此题考查了对折射光线的画法，关键是记熟光的折射定律，明确折射角与入射角的关系。

19.【答案】解：三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：


【解析】三孔插座的接法：上孔接地线，金属外壳的用电器漏电时，地线把人体短路，防止发生触电事故；左孔接零线；右孔接火线。
本题考查了三孔插座的接线方法。接地线是为了把有金属外壳的用电器的外壳接地。

20.【答案】解：由图知，黑板擦沿竖直方向匀速下滑，所以受力平衡；
在竖直方向受重力和摩擦力，这两个力是一对平衡力，f=G，重力方向竖直向下，所以摩擦力方向竖直向上，如图所示：


【解析】(1)掌握力的示意图的画法：将力的大小、方向和作用点表示在图上；
(2)正确对物体进行受力分析，跟二力平衡条件得出摩擦力的方向。
力的示意图是初中物理的一个重要知识点，因此，掌握正确的力的示意图的作图步骤对于同学们来说是非常重要的，若知道力的大小，注意在图中标出，且注意一对平衡力线段的长度要相等。

21.【答案】(1)保持不变；(2)比热容；(3)相等；甲

【解析】解：
(1)根据图象得出：液体沸腾时的特点：继续加热，温度保持不变；
(2)已知a、b两种液体的质量相同，根据图象可知：a、b两种液体沸腾前，a、b两种液体升高相同的温度，吸收热量不同；即：同质量的不同物质，升高相同的温度，吸收的热量不同，由此可知可以探究物质的一种物理属性是比热容；
(3)利用上述装置探究不同燃料燃烧时放出的热量与燃料种类的关系。根据控制变量法可知要控制燃料的质量相等然后比较放出的热量的多少，由于燃烧时放出的热量是通过比较容器里的液体吸收的热量的多少判断的，所以图丁的相同装置中，向容器内倒入的液体种类、质量都相同，所以，由于图丁的相同装置的容器内倒入的液体是液体a，所以与其比较的装置中的液体种类相同、质量相等，所以，燃烧相同质量的燃料后应与图甲所示的实验相比较。
故答案为：(1)保持不变；(2)比热容；(3)相等；甲。
(1)由液体沸腾时的温度与加热时间的关系图像比较液体沸腾时吸热情况和温度变化特点；
(2)a、b两种液体沸腾前，a、b两种液体的质量相同，升高相同的温度，比较吸收的热量(即比较加热时间)，即探究物质的一种物理属性----物质的吸热能力；
(3)探究不同燃料燃烧时放出的热量与燃料种类的关系，在设计实验时应使用控制变量法进行设计实验。
本题探究液体沸腾特点、不同物质吸热能力的实验和热值的实验，考查图象分析、控制变量法、转换法的应用和比较吸热能力的方法。

22.【答案】(1)导体没有做切割磁感线运动，电路中无电流产生；(2)导体运动；(3)滑动变阻器

【解析】解：
(1)当导体ab静止悬挂起来后，闭合开关，此时导体没有做切割磁感线运动，灵敏电流计G指针不偏转，说明电路中无电流产生；
(2)要探究感应电流方向与磁场方向的关系，应控制导体运动方向不变；
(3)小明猜想磁场强弱会影响感应电流大小，通过改变电流来改变磁场的强弱，需要在图乙的电路中再接入的元件是滑动变阻器。
故答案为：(1)导体没有做切割磁感线运动，电路中无电流产生；(2)导体运动；(3)滑动变阻器。
(1)根据产生感应电流的条件分析；
(2)感应电流方向与磁场方向和电流方向有关，探究时需采用控制变量法；
(3)串联滑动变阻器，可以改变电流的大小。
本题考查了电磁感应现象的探究实验，知道产生感应电流的条件和影响感应电流的大小的因素，从方法上考查了控制变量法的应用。

23.【答案】(1)平衡螺母；右；(2)70；(3)50；(4)偏小；(5)ρ水+△mV

【解析】解：(1)把天平放在水平桌面上，游码移到标尺左端的零刻度线处后，由图甲知，指针偏左，此时应将平衡螺母向右调节，直到指针对准分度盘中央的刻度线；
(2)由图乙知，天平标尺的分度值为0.2g，将玻璃杯和水总质量为50g+20g=70g；
(3)如图丙所示，量筒的分度值为2mL，水的体积V=50mL=50cm3；
(4)把烧杯中的水全部倒入量筒中测体积时，由于烧杯内壁粘有水，所以测得水的体积V偏小；
(5)将另一种液体倒入玻璃杯至标记处，并放于天平左盘，右盘中砝码质量不变，只将游码向右移动至示数改变了△m时，天平平衡，此时水和液体的体积相同，但液体的质量比水大△m，所以液体的密度为：ρ液=ρ水V+△mV=ρ水+△mV。
故答案为：(1)平衡螺母；右；(2)70；(3)50；(4)偏小；(5)ρ水+△mV。
(1)天平使用前的调节：若指针左偏，向右调平衡螺母，使指针指在分度盘的中线处；
(2)天平测物体质量时，物体质量等于砝码质量与游码对应的刻度值之和；
(3)量筒读数时以凹液面的底部为准；
(4)由于烧杯内壁粘有液体所以体积V偏小；
(5)根据两种液体质量和体积的关系，根据密度公式表示出液体的密度。
本题是测量液体的密度，考查了天平衡量的调节、天平和量筒的读数以及测量液体密度的特殊方法，难度适中。

24.【答案】(1)如图所示；开关应处于断开状态；(2)断路；(3)R1阻值太小；(4)①R1；2；②U−U额R1U额


【解析】解：(1)电压表与被测用电器并联，为保护电路，连接电路时，开关要断开，闭合开关前滑片P应处于连入阻值最大处。如图所示
(2)用导线连接电流表两端时，灯泡发光，说明电源、开关、滑动变阻器、灯泡是通路，实验时发现发现小灯泡不亮，电流表无示数，电压表无示数，原因是电流表断路。
(3)灯泡L2正常工作时电流为：I=UR=2.5V8Ω=0.3125A，
此时滑动变阻器接入电路的阻值为：RP=U总−UI=6V−2.5V0.3125A=11.2Ω>10Ω，
所以需用滑动变阻器R2替换电路中的R1。
(4)闭合开关S，将S1拨向触点2，将滑动变阻器R1调到最大阻值，此时L2，R1，R2串联，调节滑动变阻器R2的阻值，电压表测量L2的电压，示数记为U额，
将S1拨向触点1，L2，R1，R2依旧串联，此时电压表测量L2、R1的电压，示数记为U，则此时电路电流为：I=UR1R1=U−U额R1
小灯泡的实际功率为：
P=U额I=U−U额R1U额。
故答案为：(1)如图所示；  开关应处于断开状态；(2)断路；(3)R1阻值太小；(4)①R1  2；②U−U额R1U额。
(1)电压表与被测用电器并联，为保护电路，连接电路时，开关要断开，闭合开关前滑片P应处于连入阻值最大处。
(2)用导线连接电流表两端时，灯泡发光，说明电源、开关、滑动变阻器、灯泡是通路，实验时发现发现小灯泡不亮，电流表无示数，电压表无示数，原因是电流表断路。
(3)先计算灯泡L2正常工作时电流，再计算出此时滑动变阻器接入电路得阻值，阻值与R1最大阻值进行比较。
(4)闭合开关S，将S1拨向触点2，将滑动变阻器R1调到最大阻值，此时L2，R1，R2串联，调节滑动变阻器R2的阻值，电压表测量L2的电压；将S1拨向触点1，L2，R1，R2依旧串联，此时电压表测量L2、R1的电压，示数记为U，计算此时电路电流，因为总阻值没有改变，所以灯泡两端电压未变，最后根据功率公式计算小灯泡的额定功率。
本题考查了测量小灯泡的实际功率，设计实验测量灯泡功率是难点，补充实验步骤时要从得到额定电压和额定电流出发。

25.【答案】解：(1)圆柱体对水平地面的压力F=G=2N；
圆柱体的横截面积S=20cm2=2×10−3m2；
圆柱体对水平地面的压强p=FS=2N2×10−3m2=1000Pa；
(2)当圆柱体有一半体积浸入水中时，圆柱体受到的浮力F浮=G−F拉=2N−1.2N=0.8N；
圆柱体一半的体积V排=F浮ρ水g=0.8N1×103kg/m3×10N/kg=8×10−5m3；
圆柱体的体积V=2V排=2×8×10−5m3=1.6×10−4m3；
(3)圆柱体的质量m=Gg=2N10N/kg=0.2kg；
圆柱体的密度ρ=mV=0.2kg1.6×10−4m3=1.25×103kg/m3。
答：(1)将圆柱体竖直放于水平地面上时，水平地面受到的压强为1000Pa；
(2)圆柱体的体积为1.6×10−4m3；
(3)圆柱体的密度为1.25×103kg/m3。

【解析】本题考查了压强、浮力和密度的公式，熟练使用公式是解决此题的关键。

26.【答案】(1)根据题意知，小华使用的是恒流电源；
当t=32℃时电流为：I=U1R1=2V100Ω=0.02A；
此时热敏电阻Rx两端的电压为：U热=14V−2V=12V；
热敏电阻Rx的阻值为：；
当t=42℃时电阻为：R热′=U热′I′=10V−2V0.02A=400Ω；
(2)根据题意知，小华使用的是恒流电源，根据P=I2R可知，电阻越大功率越大，由电路图可知定值电阻与热敏电阻串联，所以热敏电阻越大回路电阻越大，由(1)所得结果可知32℃时热敏电阻阻值最大Rx=600Ω，R1=100Ω，I=0.02A。
小华设计的电路消耗电功率的最大值P=I2(Rx+R1)=(0.02A)2×(600Ω+100Ω)=0.28W；
(3)由表2及(1)中结果可知：
当t=32℃时，U1=9V，R热=Rx，则：I1=U1R热=9V600Ω=0.015A，
由两电阻串联故电源电压U=I1(R2+R热)=0.015A×(R2+600Ω)=0.015A×R2+9V-------------①
当t=42℃时，U1′=8V，R热′=400Ω，则I1′=U1′R热′=8V400Ω=0.02A，
故电源电压U=I1′(R2+R热′)=0.02A×(R2+400Ω)=0.02A×R2+8V-------------②
由①、②两式解得：U=12V，R2=200Ω。
答：(1)32℃热敏电阻的阻值为600Ω，42℃热敏电阻的阻值为400Ω；
(2)电路消耗电功率的最大值为0.28W；
(3)恒压电源的电压为12V，定值电阻的阻值为200Ω。

【解析】本题考查了欧姆定律、电功的计算，综合性较强。
