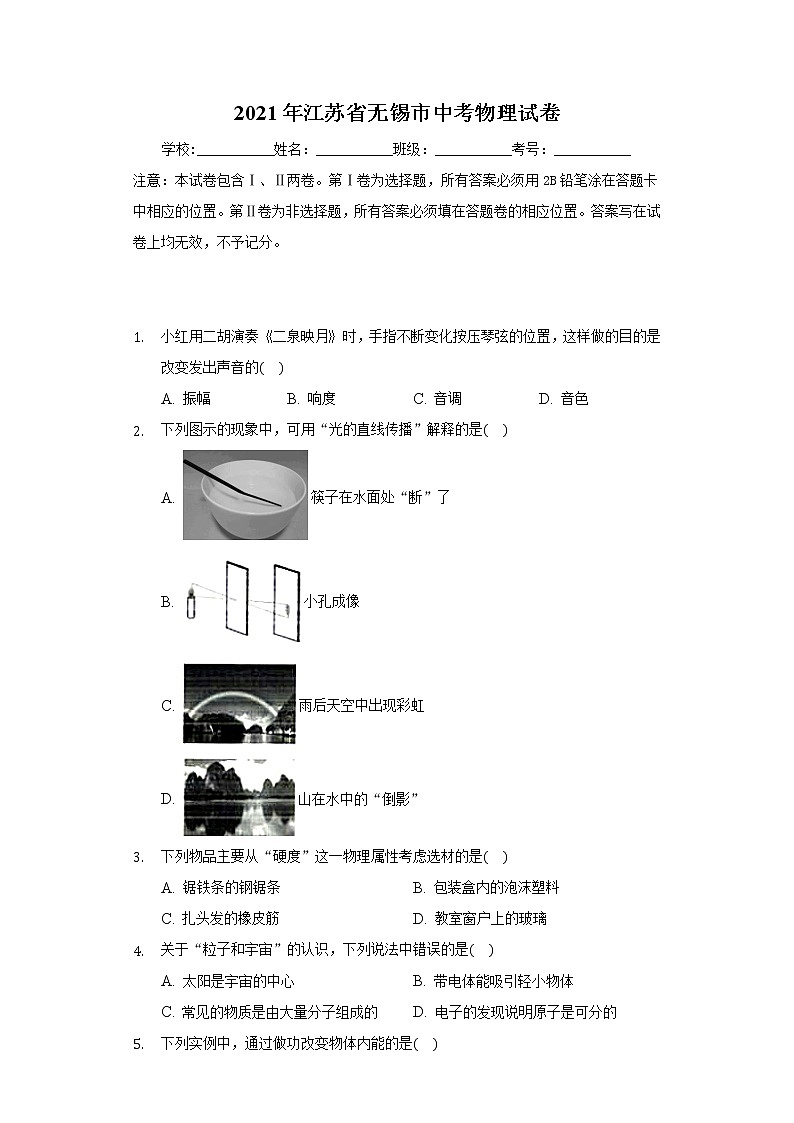

2021年江苏省无锡市中考物理试卷
学校:___________姓名：___________班级：___________考号：___________
注意：本试卷包含Ⅰ、Ⅱ两卷。第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。答案写在试卷上均无效，不予记分。


1. 小红用二胡演奏《二泉映月》时，手指不断变化按压琴弦的位置，这样做的目的是改变发出声音的(    )
A. 振幅 B. 响度 C. 音调 D. 音色
2. 下列图示的现象中，可用“光的直线传播”解释的是(    )
A. 筷子在水面处“断”了
B. 小孔成像
C. 雨后天空中出现彩虹
D. 山在水中的“倒影”
3. 下列物品主要从“硬度”这一物理属性考虑选材的是(    )
A. 锯铁条的钢锯条 B. 包装盒内的泡沫塑料
C. 扎头发的橡皮筋 D. 教室窗户上的玻璃
4. 关于“粒子和宇宙”的认识，下列说法中错误的是(    )
A. 太阳是宇宙的中心 B. 带电体能吸引轻小物体
C. 常见的物质是由大量分子组成的 D. 电子的发现说明原子是可分的
5. 下列实例中，通过做功改变物体内能的是(    )
A. 物体放在取暖器旁温度升高 B. 反复弯折铁丝，弯折处温度升高
C. 食品放入电冰箱后温度降低 D. 医生用冰袋给发热的病人降温
6. 如图是“观察水的沸腾”实验，水正在沸腾，下列说法中错误的是(    )
A. 温度计的示数是99℃
B. 水中的气泡内只有空气
C. 水中上升的气泡体积由小变大
D. 保持水沸腾需要继续加热

7. 如图所示，将压强计的金属盒放在水中某一深度处，U型管两侧液面出现高度差。下列操作会使高度差增大的是(    )


A. 仅将金属盒向上移动 B. 仅将金属盒水平移动
C. 仅改变金属盒面的朝向 D. 仅在水中加入食盐，食盐溶解后
8. 飞机研制中，需将飞机模型固定在“风洞”中，让风迎面吹来，模拟飞机在空中的飞行情况。下列说法中正确的是(    )
A. 风相对于风洞是静止的 B. 风相对于飞机模型是静止的
C. 飞机模型相对于风是运动的 D. 飞机模型相对于风洞是运动的

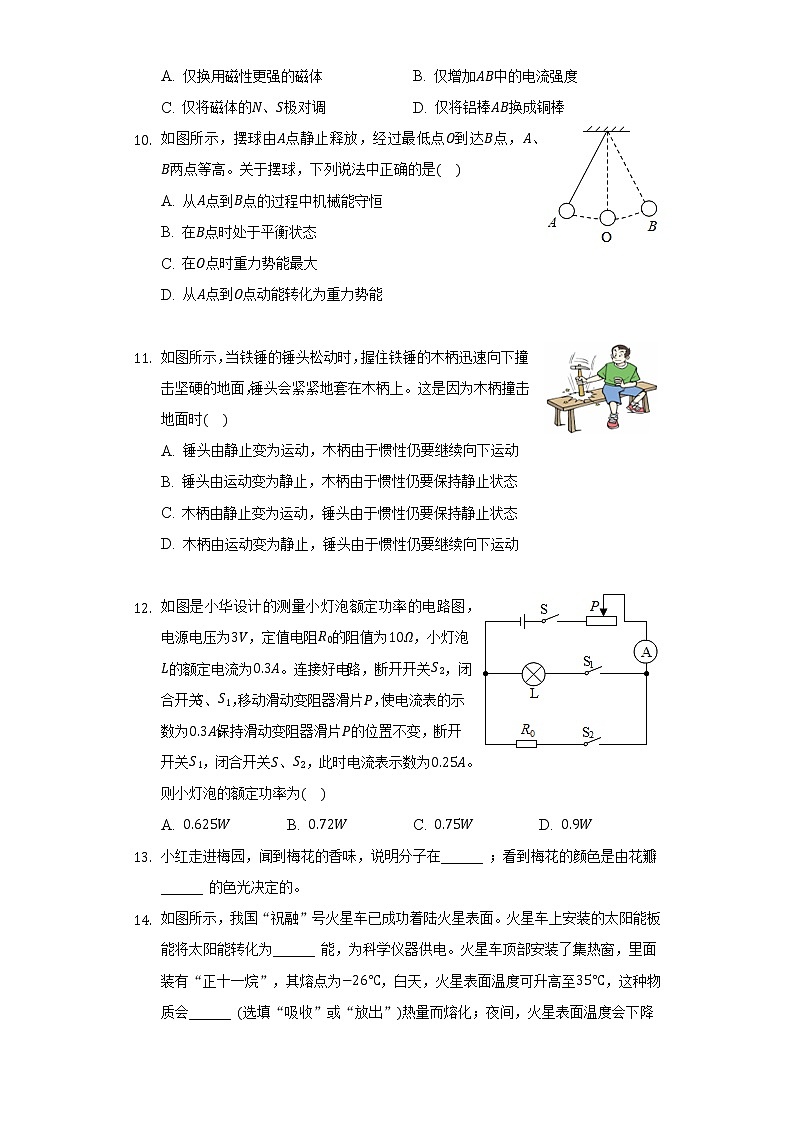

9. 用如图的装置探究磁场对通电直导线的作用，给铝棒AB通电，观察到AB向右运动，要使AB通电后向左运动，下列做法中可行的是(    )


A. 仅换用磁性更强的磁体 B. 仅增加AB中的电流强度
C. 仅将磁体的N、S极对调 D. 仅将铝棒AB换成铜棒
10. 如图所示，摆球由A点静止释放，经过最低点O到达B点，A、B两点等高。关于摆球，下列说法中正确的是(    )
A. 从A点到B点的过程中机械能守恒
B. 在B点时处于平衡状态
C. 在O点时重力势能最大
D. 从A点到O点动能转化为重力势能

11. 如图所示，当铁锤的锤头松动时，握住铁锤的木柄迅速向下撞击坚硬的地面，锤头会紧紧地套在木柄上。这是因为木柄撞击地面时(    )
A. 锤头由静止变为运动，木柄由于惯性仍要继续向下运动
B. 锤头由运动变为静止，木柄由于惯性仍要保持静止状态
C. 木柄由静止变为运动，锤头由于惯性仍要保持静止状态
D. 木柄由运动变为静止，锤头由于惯性仍要继续向下运动

12. 如图是小华设计的测量小灯泡额定功率的电路图，电源电压为3V，定值电阻R0的阻值为10Ω，小灯泡L的额定电流为0.3A。连接好电路，断开开关S2，闭合开关S、S1，移动滑动变阻器滑片P，使电流表的示数为0.3A；保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，此时电流表示数为0.25A。则小灯泡的额定功率为(    )
A. 0.625W B. 0.72W C. 0.75W D. 0.9W
13. 小红走进梅园，闻到梅花的香味，说明分子在______ ；看到梅花的颜色是由花瓣______ 的色光决定的。
14. 如图所示，我国“祝融”号火星车已成功着陆火星表面。火星车上安装的太阳能板能将太阳能转化为______ 能，为科学仪器供电。火星车顶部安装了集热窗，里面装有“正十一烷”，其熔点为−26℃，白天，火星表面温度可升高至35℃，这种物质会______ (选填“吸收”或“放出”)热量而熔化；夜间，火星表面温度会下降到−60℃以下，这种物质会______ (填物态变化名称)而放出热量。


15. 用如图的装置探究平面镜成像的特点。实验中，选取两个完全相同的棋子，是为了比较像和物的______ 关系；移动棋子B寻找棋子A的像的位置时，眼睛应该在棋子______ (选填“A”或“B”)一侧观察。
16. 一位质量为75kg的消防战士穿着25kg的装备沿着竖直滑竿匀速下滑15m，用时3s。则下滑过程中速度是______ m/s，他受到的摩擦力是______ N。(g取10N/kg)
17. 用如图的装置探究动能大小与哪些因素有关。让小车从斜面顶部由静止开始下滑，撞击置于水平面上的木块。
(1)实验时用木块被撞击后移动的______ 来反映小车动能大小。

(2)让装有钩码的小车和未装钩码的小车分别从斜面顶部由静止开始下滑，小车运动到水平面上时的速度大小______ (选填“相等”或“不等”)，装有钩码的小车将木块推得较远，这说明动能的大小与物体的______ 有关。
18. 小明在实验室测量饮料的密度。调节好天平后，将装有适量饮料的烧杯放在天平左盘，在右盘中加减砝码并移动游码，天平再次平衡后，所加砝码和游码的位置如图甲所示，则烧杯和饮料的总质量为______ g。将烧杯中的部分饮料倒入量筒，如图乙所示，再测得烧杯和剩余饮料的质量为39g，则所测得的饮料密度为______ g/cm3。仔细观察，小明发现在量筒的内壁上有大量小气泡，则他测得的饮料密度______ (选填“偏大”或“偏小”)。

19. 小华家电热毯内的电阻丝断了，爸爸将两个断头接上后想继续使用，被小华阻止了。原因是______ ：接头处与电阻丝其他部分是串联的，通过它们的电流大小是______ 的。但电阻丝接头处的电阻较大，长时间使用会导致______ 。
20. 用某煤气灶将质量为5kg的水从20℃加热到100℃，水吸收的热量为______ J，若消耗的煤气质量为0.16kg，煤气灶烧水时的效率为______ 。[c水=4.2×103J/(kg⋅℃),q煤气=4.2×107J/kg]
21. 如图所示，平行光通过图中左侧虚线框(其中放置一块透镜)后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大。请你判断虚线框中是否是凸透镜，说出接下来的操作及判断方法。(不添加其它器材)
(1)操作：将光屏______ 。
(2)判断方法：______ 。

22. 小红和小华用一只弹簧测力计，一根长度为1m、质量为1.2kg粗细均匀、质量均匀分布的圆柱型螺纹钢AB，一只金属筐，制成了如图所示的机械装置。制作时，她们将金属筐系于螺纹钢上的B端，当悬挂螺纹钢的钢索在螺纹钢上的悬吊点移至O点时，螺纹钢在水平位置平衡，测得OB=4cm，则金属筐的质量为______ kg。称重时，将重物放入金属筐中，用弹簧测力计竖直向下拉住螺纹钢的A端，便之再次在水平位置平衡，此时弹簧测力计示数为15N，则重物的质量是______ kg。若在她们制作的装置中仅将弹簧测力计换成质量为1kg的“秤砣”，制成杆秤，从O点开始，沿OA每隔1cm标出对应的质量刻度，则该杆秤的分度值为______ kg。(g取10N/kg)


23. 图中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像A′B′的大致位置。








24. 如图中手沿水平方向拉弹簧一端，弹簧伸长。请在O点画出弹簧对手的拉力F的示意图。










25. 磁体旁的小磁针静止时所指的方向如图所示。请在括号中标出磁体左端的磁极并画出通过小磁针中心的一条磁感线。










26. 2020年11月10日，中国万米载人深潜器“奋斗者”号在马里亚纳海沟成功坐底，深度达10909m。图甲是“奋斗者”号模型，图乙是它的部分结构示意图。“奋斗者”号总质量为20t，其底部装配有质量为2t的可抛弃压载铁，中部安装有固体浮力材料，载人舱为空心球体。除载人舱及部分电路设施外，其余部分与海水相通。“奋斗者”号在海水中依靠改变自身重力和受到的海水浮力实现无动力下潜和上浮。不考虑海水的流动影晌，忽略深潜器部件受到海水压力后的体积变化。(海水密度取1.0×103kg/m3，g取10N/kg)

(1)若在10909m深度处，海水产生的压强为1.1×105Pa，此处海水在载人舱外壳2×10−4m2的面积上产生的压力为多少？
(2)若固体浮力材料质量为2400kg，密度为600kg/m3。求：
①固体浮力材料的体积为多少？
②固体浮力材料完全浸没在海水中时，受到的浮力和自身重力之差为多少？
(3)“奋斗者”号完全浸没在海水中后匀速下潜，接近海沟底部时，抛掉质量为m的压载铁后悬浮在海水中，待海底科研任务结束后，抛掉剩余的全部压载铁后匀速上浮至海面。若“奋斗者”号只在竖直方向实现下潜和上浮，船身与水平面平行，下潜和上浮过程中所受阻力大小不变、方向与运动方向相反，压载铁的密度为8.0×103kg/m3，则“奋斗者”号在抛掉质量为m的压载铁后所受海水的浮力为______ N。
27. 图甲是某居民楼前的无障碍通道，一位中年人正用轮椅推着他年迈的母亲缓缓上行，图乙是该通道斜面示意图。为了解中年人推轮椅时所用力的大小，小红和小华进行了探究。她们从斜面底端A点沿斜面确定了相距1m处的B点。(g取10N/kg)

(1)使刻度尺“0”刻度线与水平地面对齐，正确测量B点高度，结果如图乙，为______ cm。
(2)选用车轮与轮椅相同材质、花纹的小车为研究对象，进行了如下操作：
①正确使用弹簧测力计，测出小车重为2.0N；
②将弹簧测力计与斜面平行放置并______ ，然后沿斜面方向匀速拉动小车，如图乙所示，弹簧测力计示数为______ N；
③计算出将小车从A点拉到B点的过程中，拉力所做的功为______ J；利用斜面将小车从水平地面提升到B点时的机械效率为______ 。
(3)在小车上逐渐添加重物，测出小车的总重G，测出沿斜面匀速拉动小车需要的力，计算出拉小车从A点到B点所做的功W1；计算出竖直向上将小车从水平地面提升到B点所做的功W2。以功为纵坐标，以小车总重为横坐标，建立平面直角坐标系，作出W1和W2与小车总重G的关系图像，分别如图丙中的线段a和b；
①由图像可知：用该通道斜面提升物体时的机械效率与物重______ (选填“有关”或“无关”)。
②若这位母亲的质量为50kg，所坐的轮椅质量为20kg，则中年人用沿着通道斜面方向的力推轮椅匀速上坡时，力的大小为______ N。
28. 用图甲所示的电路探究通过导体的电流与电阻的关系。器材有：电压为3V的电源、开关、滑动变阻器(20Ω 2A)、电阻箱(0～9999Ω)、电压表、电流表各一个，导线若干，器材均完好。

(1)闭合开关前，应先将滑动变阻器的滑片P移到______ (选填“A”或“B”)端。
(2)闭合开关后，电压表示数为零，经检查电路连接并无故障，原因是______ 。
(3)调节电阻箱的阻值为12Ω，闭合开关，移动滑动变阻器的滑片P至某一位置，电流表示数如图乙所示。改变电阻箱接入电路的电阻R，调节滑动变阻器，保持电压表示数不变，读出电流表示数I，多次实验的结果如下表所示。
实验序号
1
2
3
4
5
电阻箱阻值R/Ω
12
10
8
6
4
电流表示数I/A

0.24
0.3
0.4
0.6
①图乙中电流表示数为______ A。
②图丙是以电流表示数I为纵坐标、电阻箱阻值的倒数1R为横坐标建立的平面直角坐标系，请根据表格中的数据，在坐标系中描点，画出I−1R图像。
③实验序号中，第1、2、3、4、5次实验时，滑动变阻器接入R1′、R2′、R3′、R4′、R5′，则______ 。
A.R1′=5R3′
B.R1′ C.R1′−R2′>R3′−R4′
D.R1′R4′=R3′R5′
29. 图甲为某品牌电压力锅，其电路原理图如图乙所示。电源转换器可将U=220V的电压转换为直流低电压U′；R是热敏电阻，温度与锅内温度保持一致，当温度为100℃时，R的阻值为1700Ω，温度每升高1℃，阻值将减小80Ω；R′是可调电阻，电磁铁线圈电阻忽略不计。当电磁铁线圈中的电流达到0.02A时，衔铁P被吸起(开关断开)，此时锅内温度为115℃；当电流减小到0.012A时，衔铁P被释放(开关重新接通)，此时锅内温度为110℃。S为电源开关；S1为定时器开关，闭合后自动开始计时，计时结束会自动断开，无外力不再闭合；S2为保温开关，开始时处于闭合状态，当锅内温度达到80℃时断开，当锅内温度低于60℃时自动闭合；保压指示灯L1、保温指示灯L2阻值可忽略不计。R1、R2阻值均为110kΩ，R3为加热盘，额定电压为220V，电阻为48.4Ω。

某次煮饭时，电压力锅内加入适量米和水，盖好盖子，闭合S、S1，电压力锅进入“加热”状态，6min后，灯L1亮起，电压力锅进入“保压”状态，保压期间，观察到灯L1间歇发光；再过一段时间，S1断开，灯L2亮起，电压力锅进入“保温”状态。
(1)电压力锅在“加热”状态时，加热盘R3消耗的电能为多少？
(2)电压力锅进入“保温”状态后，下列说法中错误的是______ 。
A.灯L1、L2间歇发光
B.灯L1会熄灭、灯L2间歇发光
C.当锅内温度低于60℃时，R3正常工作
D.当锅内温度达到80℃时，通过R3的电流小于0.002A
(3)为控制电压力锅在“保压”状态时，锅内温度在110～115℃，则可调电阻R′接入电路的阻值为多少？







答案和解析

1.【答案】C

【解析】解：音调与发声体的振动频率有关，用手指去按压琴弦的不同位置，改变了琴弦的振动频率，改变了琴声的音调。
故选：C。
音调和物体振动频率有关，频率越高音调越高，频率越低音调越低。
掌握声音的三个特征：音调、响度、音色，知道频率影响音调，振幅影响响度，材料和结构影响音色。有关这几个概念要注意区分。

2.【答案】B

【解析】解：A.筷子在水面处“断”了，是光的折射现象，故A错误；
B.小孔成像，是由光沿直线传播形成的，故B正确；
C.雨后天空中出现彩虹，是光照射到空气中的小水滴上发生的折射现象，故C错误；
D.山在水中的“倒影，是平面镜成像，属于光的反射现象，故D错误。
故选：B。
掌握三种光现象：
(1)在日常生活中，激光准直、日月食、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
(2)当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；
(3)当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅、彩虹等。
本题考查学生对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。

3.【答案】A

【解析】解：A.钢锯条具有良好的硬度，故A正确；
B.包装盒内的泡沫塑料具有良好的弹性，保温性，故B错误；
C.扎头发的橡皮筋具有良好弹性，故C错误；
D.教室窗户上的玻璃具有良好的透光性，故D错误。
故选：A。

4.【答案】A

【解析】解：A、太阳是太阳系的中心，不是宇宙的中心，故A错误；
B、带电体有了吸引轻小物体的性质；故B正确；
C、常见物质是由大量分子组成的，故C正确；
D、电子是原子的组成部分，电子的发现说明原子还可以再分，故D正确。
故选：A。

5.【答案】B

【解析】解：
A、物体放在取暖器旁，物体从取暖器中吸收热量，使物体的内能增大，属于通过热传递改变物体的内能，故A不符合题意；
B、反复弯折铁丝，人对铁丝做功，将机械能转化为内能，使弯折处温度升高、内能增大，是通过做功的方法改变铁丝的内能，故B符合题意；
B、食品放入电冰箱，食品放出热量，温度降低、内能减小，属于通过热传递改变物体的内能，故C不符合题意；
D、医生用冰袋给发热的病人降温，人体放出热量、内能减小，属于通过热传递改变物体的内能，故D不符合题意。
故选：B。

6.【答案】B

【解析】解：A、由图可知，温度计的分度值是1℃，温度计示数是99℃，故A正确；
B、水沸腾过程中，水汽化为水蒸气，所以水中的气泡内含有水蒸气，故B错误；
C、水中上升的气泡，受到水的压强变小，同时由于水不断汽化，气泡内的水蒸气增多，所以体积由小变大，故C正确；
D、沸腾过程中，水不断吸热，但温度保持不变，故D正确。
故选：B。

7.【答案】D

【解析】解：A、研究液体内部压强的测量仪器是压强计，被测的液体中某处的压强大小就是通过U形管两边液面的高度差来显示出来的，仅将金属盒向上移动，则浸入液体的深度变小，由液体压强的特点可知，此时压强减小，压强计U形管两边液面的高度差变小，故A错误。
B、仅将金属盒水平移动，液体的深度不变，压强不变，故B错误；
C、仅改变金属盒面的朝向，液体的深度不变，压强不变，故C错误；
D、仅在水中加入食盐，食盐溶解后，深度相同，食盐的密度大于水的密度，压强变大，故D正确。
故选：D。

8.【答案】C

【解析】解：A、风从风洞中通过时，风与风洞的位置不断发生变化，所以风相对于风洞是运动的，故A错误；
BC、飞机模型和迎面吹来的风之间发生了位置的改变，所以飞机模型和风是对于运动的，故B错误，C正确；
D、飞机模型固定在在风洞中，飞机和风洞之间没有发生位置的改变，所以飞机模型相对于风洞是静止的，故D错误。
故选：C。

9.【答案】C

【解析】解：
A、换用磁性更强的蹄形磁体，不会改变运动方向，故A错误；
B、仅增加AB中的电流强度，不会改变运动方向，故B错误；
C、将蹄形磁体的N、S极对调，只改变一个影响因素(磁场方向)，受力运动方向改变，运动方向改变，故C正确；
D、将铝棒AB换成铜棒，电流方向不改变，受力运动方向不改变，故D错误。
故选：C。

10.【答案】A

【解析】A、A、B两点等高，说明摆球由A点静止释放，经过最低点O到达B点的过程中没有能量损失，即从A点到B点的过程中机械能守恒，故A正确；
B、当小球摆至B点时，摆球只受到竖直向下的重力和沿绳子向上的拉力作用，这两个力没有作用在同一直线上，不是平衡力，所以在B点时摆球受力不平衡，不是平衡状态，故B错误；
C、由图可知，摆球在O点时高度最低，则重力势能最小，故C错误；
D、摆球从A点到O点质量不变，高度降低，速度变大，则重力势能减少，动能增多，重力势能转化为动能，故D错误。
故选：A。

11.【答案】D

【解析】解：当铁锤的锤头松动时，握住铁锤的木柄迅速向下撞击坚硬的地面，原来锤头和木柄都处于运动状态，当木柄碰到地面后停止运动，而锤头由于惯性会仍然保持运动状态，故此时锤头能紧紧的套在木柄上，故ABC错误，D正确。
故选：D。

12.【答案】B

【解析】解：断开开关S2，闭合开关S、S1时，小灯泡L与滑动变阻器串联，电流表测电路中的电流，
移动滑动变阻器滑片P，使电流表的示数为0.3A时，灯泡正常发光，
由I=UR可得，此时电路的总电阻：R总=UI=3V0.3A=10Ω，
因串联电路中总电阻等于各分电阻之和，
所以，小灯泡正常发光时的电阻：RL=R总−R滑=10Ω−R滑；
保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2时，定值电阻R0与滑动变阻器串联，电流表测电路中的电流，
此时电路中的电流I′=0.25A，电路的总电阻：R总′=UI′=3V0.25A=12Ω，
则滑动变阻器接入电路中的电阻：R滑=R总′−R0=12Ω−10Ω=2Ω，
小灯泡正常发光时的电阻：RL=10Ω−R滑=10Ω−2Ω=8Ω，
小灯泡的额定功率：PL=I2RL=(0.3A)2×8Ω=0.72W。
故选：B。

13.【答案】不停地做无规则的运动  反射

【解析】解：(1)小红走进梅园，闻到梅花的香味，属于扩散现象，是由于梅花的香味分子在不停地做无规则的运动造成的；
(2)不透明物体的颜色是由它反射的色光决定的，所以看到梅花的颜色是由花瓣反射的色光决定的。
故答案为：不停地做无规则的运动；反射。
(1)不同物质互相接触时分子彼此进入对方的现象叫扩散，扩散现象说明分子在不停地做无规则运动。
(2)不透明物体的颜色是由它反射的色光所决定的，不透明物体只反射与它颜色相同的色光，吸收与它颜色不同的色光。
此题主要考查的是学生对扩散现象和物体颜色决定因素的理解，题目难度不大。

14.【答案】电  吸收  凝固

【解析】解：由“为科学仪器供电“可知，太阳能板是把太阳能转化为电能的装置。火星表面的温度达到35℃时，高于“正十一烷”的熔点，所以“正十一烷”会吸热熔化；火星表面的温度降低到−60℃时，低于“正十一烷”的熔点(晶体的熔点与凝固点相同)，所以“正十一烷”会放热凝固。
故答案为：电；吸收；凝固。
(1)太阳能板可以把太阳能直接转化为电能。
(2)物质在熔化时吸热，在凝固时放热。
“嫦娥五号”、“祝融”号火星车、“天问一号”等将是明年命题的热点，我们应熟知一些与其相关的物理信息，以方便解答。

15.【答案】大小  A

【解析】解：(1)实验中的两棋子要求大小相同，这是为了比较像和物的大小关系；
(2)由于平面镜成的是虚像，所以在寻找棋子A的像的位置时，人眼应在棋子A这一侧观察。
故答案为：大小；A。
(1)在此实验中，为了比较物像大小关系，利用等效替代的方法，用相同的棋子进行比较，来获得物像大小关系；
(2)根据平面镜成的像是虚像，可判断在寻找棋子A的像的位置时眼睛应该在棋子哪一侧观察。
探究平面镜成像特点的实验过程，在近年中考题中较为热点。重在探索过程中遇到的困难、解决的办法的考查，这些题往往有规律可循。

16.【答案】5  1000

【解析】解：(1)消防战士下滑过程中速度：
v=st=15m3s=5m/s；
(2)消防战士和其装备的总重力：
G总=(m战士+m装备)g=(75kg+25kg)×10N/kg=1000N，
消防战士沿着竖直滑竿匀速下滑，处于平衡状态，受到的滑动摩擦力与消防战士和其装备的总重力是一对平衡力，
所以他受到的摩擦力f=G总=1000N。
故答案为：5；1000。
(1)已知消防战士下滑的距离和时间，利用速度公式计算下滑过程中速度；
(2)物体静止或做匀速直线运动时，受到的力是平衡力。根据G=mg算出消防战士和其装备的总重力，根据力的平衡得出摩擦力。
本题考查速度和摩擦力的计算，关键是知道物体静止或做匀速直线运动时，受到的力是平衡力。

17.【答案】距离  相等  质量

【解析】解：(1)实验中通过观察木块被推动的距离来比较动能大小的，这用到了转换法；
(2)让装有钩码的小车和未装钩码的小车分别从斜面顶部由静止开始下滑，小车运动到水平面上时的速度大小相等，装有钩码的小车质量大，动能大，做功多，将木块推得较远，这说明动能的大小与物体的质量有关。
故答案为：(1)木块被推动的距离；(2)相等；质量。
(1)掌握转换法在实验中的应用，实验通过木块被小车推动的距离来体现小车具有的动能；
(2)小车从光滑斜面的同一高度滑下时，不同质量的物体到水平面时的速度相同；
物体动能的大小与质量和速度有关。
此题探究动能的大小与哪些因素有关的实验，考查了转换法和控制变量法在实验中的应用，其中注意学习控制变量和改变变量的方法。

18.【答案】79.6  1.015  偏小

【解析】解：(1)由图甲可知，称量标尺的分度值为0.2g，游码所对的刻度值为4.6g，烧杯和饮料的总质量m总=50g+20g+5g+4.6g=79.6g；
(2)由图乙知，量筒中饮料的体积为V=40mL=40cm3；
量筒内饮料的质量m=79.6g−39g=40.6g，
饮料的密度：
ρ=mV=40.6g40cm3=1.015g/cm3；
(3)量筒的内壁上有大量小气泡，使得测量的饮料体积变大，通过计算出的液体的质量是准确的，由ρ=mV可知测量的密度偏小。
故答案为：(1)79.6；(2)1.015；(3)偏小。
(1)在图甲中，烧杯和饮料的总质量等于砝码总质量加上游码所对的刻度值；
(2)根据图乙读出饮料的体积，单位是mL，1mL=1cm3；求出量筒内饮料的质量，利用密度公式求饮料的密度；
(3)量筒的内壁上有大量小气泡，使得测量的饮料体积变大，通过计算出的液体的质量是准确的，由ρ=mV可知测量的密度是偏大还是偏小。
本题是测量液体的密度，主要考查了有关天平及量筒的使用和读数，同时考查了密度的计算、密度的测得值偏大或偏小的判断，是一道综合题，但难度不大。

19.【答案】电阻丝接头处发热多  相等  电热毯会被烧焦

【解析】解：将电阻丝的两个断头接上后，接头处是两根导线相切，由于接触的部位很少，很细，电阻就较大。
电路中，用电器与导线串联，故其电流相等；
根据焦耳定律公式Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的。
故答案为：电阻丝接头处发热多；相等；电热毯会被烧焦。
(1)导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导线的两个断头的接头处，会因为接触不够紧密而使导电能力减弱，即电阻增大；
(2)串联电路中电流处处相等，用电器与导线串联，故其电流相等。
(3)接头处被烧焦的原因是电阻变大，实际功率变大，温度过高造成的，而温度过高是因为热量多。
此题考查电热毯接头处被烧焦的原因，就是因为电阻过大造成的。会根据焦耳定律的计算公式进行分析解决问题。

20.【答案】1.68×106  25%

【解析】解：
(1)水吸收的热量：
Q吸=c水m水△t=4.2×103J/(kg⋅℃)×5kg×(100℃−20℃)=1.68×106J；
(2)煤气完全燃烧放出的热量：
Q放=q煤气m=4.2×107J/kg×0.16kg=6.72×106J；
煤气灶的效率：
η=Q吸Q放=1.68×106J6.72×106J×100%=25%。
故答案为：1.68×106；25%。
(1)已知水的比热容、质量和初温度、末温度，利用Q=cm△t可以得到吸收的热量；
(2)已知煤气的热值和质量，可以得到煤气完全燃烧放出的热量；水吸收的热量与煤气完全燃烧放出的热量之比就是煤气灶的效率。
本题考查了学生对吸热公式Q吸=cm△t、燃料完全燃烧放热公式Q放=qm、效率公式的掌握和运用，因条件已给出，难度不大。

21.【答案】向左移动  若能在光屏上观察到比透镜直径小的光斑则为凸透镜

【解析】解：(1)由于凸透镜对光线具有会聚作用，可以将光屏向左移动，减小光屏到凸透镜的距离；
(2)若能在光屏上观察到比透镜直径小的光斑，说明改透镜对光线具有会聚作用，为凸透镜。
故答案为：(1)向左移动；(2)若能在光屏上观察到比透镜直径小的光斑则为凸透镜。
凸透镜对光线具有会聚作用，据此分析。
本题考查了凸透镜对光线的作用、辨别凸透镜的方法，属于基础题。

22.【答案】13.8  36  0.25

【解析】解：将金属筐系于螺纹钢上的B端，当悬挂螺纹钢的钢索在螺纹钢上的悬吊点移至O点时，螺纹钢在水平位置平衡，测得OB=4cm；
圆柱型螺纹钢AB质量分布均匀，则其重心的位置到O点的距离为：L=100cm2−4cm=46cm；
则OA=100cm−4cm=96cm；
根据杠杆的平衡条件可知：m螺gL=m筐g×OB，1.2kg×g×46cm=m筐×g×4cm，解得：m筐=13.8kg；
称重时，将重物放入金属筐中，用弹簧测力计竖直向下拉住螺纹钢的A端，便之再次在水平位置平衡，此时弹簧测力计示数为15N；
根据杠杆的平衡条件可知：F×OA=m重g×OB，15N×(100cm−4cm)=m重×10N/kg×4cm，解得：m重=36kg；
若在她们制作的装置中仅将弹簧测力计换成质量为1kg的“秤砣”，根据杠杆的平衡条件可知，当秤砣在A点时，所测物体的重力最大，即质量最大：
m秤砣g×OA=m′重g×OB，1kg×10N/kg×(100cm−4cm)=m′重×10N/kg×4cm，解得：m′重=24kg；
即秤砣在A处时对应的物体的质量是24kg，则该杆秤的分度值为24kg100cm−4cm=0.25kg。
故答案为：13.8；36；0.25。
悬挂螺纹钢的钢索在螺纹钢上的悬吊点移至O点时，螺纹钢在水平位置平衡，根据杠杆的平衡条件求出金属筐的质量；
根据弹簧测力计的示数，利用杠杆的平衡条件求出金属筐和重物的总质量，从而求出重物的质量；
将弹簧测力计换成质量为1kg的“秤砣”，根据杠杆的平衡条件求出物体的最大质量，然后得出分度值的大小。
本题考查了杠杆的平衡条件的应用，明确力臂的大小是解题的关键。

23.【答案】解：根据平行于主光轴的光线经凸透镜折射后过焦点、通过光心的光线传播方向不变，画出从A点发出的平行于主光轴和通过光心的光线的折射光线，折射光线的交点即为A点的像，然后垂直主光轴画出像A′B′，如图所示：


【解析】平行于主光轴的光线经凸透镜折射后过焦点，通过光心的光线传播方向不变，据此画出从A点发出的两条光线的折射光线，其交点为A点的像，再垂直于主光轴画出画出AB经凸透镜所成像A′B′的大致位置。
此题考查透镜光路图的画法，掌握凸透镜的三条特殊光线是解答此题关键。

24.【答案】解：由图可知，手向右拉弹簧，弹簧对手的拉力作用在手上，方向是水平向左的，力的示意图如图所示：


【解析】弹簧对手的拉力作用在手上，据此画出力的示意图。
本题考查了力的示意图的做法，属于基础题。

25.【答案】解：图中小磁针静止时其N极向左，说明该点的磁场方向向左，即通过小磁针中心的磁感线向左；因磁体周围的磁感线从N极发出，回到S极，故磁体的左侧为S极，右侧为N极；
如图所示：
。

【解析】小磁针静止时其N极所指的方向为该点的磁场方向，由小磁针N极所指的方向可知磁感线的方向；由磁体周围的磁感线分布可知磁体的磁极。
该题主要考查了磁体周围的磁感线分布，是一道基础题。

26.【答案】22N；4m3、1.6×104N；1.9×105

【解析】解：(1)已知p=1.1×105Pa，S=2×10−4m2，压力F=pS=1.1×105Pa×2×10−4m2=22N；
(2)①m=2400kg，ρ=600kg/m3，V=mρ=2400kg600kg/m3=4m3；
②物体浸没在水中，则V物=V排=4m3；则固体浮力材料受到的浮力F浮=ρ水gV排=1.0×103kg/m3×10N/kg×4m3=4×104N；
固体浮力材料的重力G=mg=2400kg×10N/kg=2.4×104N；
则浮力与重力的差为：F浮−G=4×104N−2.4×104N=1.6×104N；
(3)已知奋斗者”号总质量为20t，则G总=mg=20×103kg×10N/kg=2×105N；质量为2t的可抛弃压载铁的重力G铁=mg=2×103kg×10N/kg=2×104N；
匀速下潜时，F浮+F阻=G总①；
抛掉2t的压载铁，匀速上浮时，F′浮=G总−G铁+F阻②；
由①②可得：F浮+F′浮=G总+G总−G铁=3.8×105N③；
2t的压载铁的体积V=mρ=2×103kg8.0×103kg/m3=0.25m3，由于压载铁浸没在水中，则V铁=V排，则压载铁受到的浮力为F1=ρ水gV=1.0×103kg/m3×10N/kg×0.25m3=2.5×103N④；
匀速下潜和匀速上浮的浮力关系为：F浮=F′浮+F1⑤；
由③④⑤得：2F浮=3.825×105N⑥；
当抛掉质量为m的压载铁后悬浮，则G总−mg=F″浮⑦；
质量为m压载铁的体积V1=mρ，则V排=V1，浮力为F2=ρ水gV=ρ水gmρ⑧；
悬浮时的浮力F″浮=F浮−F1 ⑨；
由⑥⑦⑧⑨得：m=1000kg，F″浮=1.9×105N。
答：(1)此处海水在载人舱外壳2×10−4m2的面积上产生的压力22N；
(2)①固体浮力材料的体积为4m3；
②浮力和自身重力之差为1.6×104N；
(3)1.9×105N。
(1)已知压力p=1.1×105Pa，S=2×10−4m2，根据F=pS求压力；
(2)①已知m=2400kg，ρ=600kg/m3，根据V=mρ计算得；
②物体浸没在水中，则V物=V排，根据G=mg求重力，再根据F浮=ρgV排计算浮力，最后计算浮力和重力的差；
(3)匀速下潜时，F浮+F阻=G总①；
抛掉2t的压载铁，匀速上浮时，F′浮=G总−G铁+F阻②；
2t的压载铁的体积V=mρ，由于压载铁浸没在水中，则V铁=V排，则压载铁受到的浮力为F1=ρ水gV③；
匀速下潜和匀速上浮的浮力关系为：F浮=F′浮+F1④；
当抛掉质量为m的压载铁后悬浮，则G总−mg=F″浮⑤；
质量为m压载铁的体积V1=mρ，则V排=V1，浮力为F2=ρ水gV=ρ水gmρ⑥；
悬浮时的浮力F″浮=F浮−F1 ⑦；
联立以上式子即可求得。
本题考查压力的计算、密度的计算以及受力分析，结合浮力相关知识进行综合运用。

27.【答案】9.00  校零  0.3  0.3  60%  无关  105

【解析】解：(1)刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm，使刻度尺“0”刻度线与水平地面对齐，B点所处高度为9.00cm；
(2)②弹簧测力计使用前指针要指向零刻度线，如果没指向零刻度线，需要校零；
由图可知，弹簧测力计的分度值是0.02N，弹簧测力计的示数为0.3N；
③将小车从A点拉到B点的过程中，拉力做的功为：W总=Fs=0.3N×1m=0.3J；
利用斜面将小车从水平地面提升到B点时所做的有用功为：W有用=Gh=2.0N×9.00×10−2m=0.18J；
机械效率为：η=W有用W总×100%=0.18J0.3J×100%=60%；
(3)从图像读出当小车的总重G增大到5N时，拉小车从A点到B点所做的功W1=0.75J，
竖直向上将小车从水平地面提升到B点所做的功W2=0.45J，
利用斜面将小车从水平地面提升到B点时的机械效率为：η′=W2W1×100%=0.45J0.75J×100%=60%，
η′=η，所以由图像可知：用该通道斜面提升物体时的机械效率与物重无关；
②这位母亲和所坐的轮椅总重力为：G总=m总g=(50kg+20kg)×10N/kg=700N，
中年人用沿着通道斜面方向的力推轮椅匀速上坡时，从A点到B点所做的有用功为：W有用′=Gh=700N×9.00×10−2m=63J；
由η=W有用W总×100%得，中年人用沿着通道斜面方向的力推轮椅匀速上坡时，从A点到B点所做的总功为：W总′=W有用′η=63J60%=105J；
由W=Fs得，力的大小为F′=W有用′s=105J1m=105N。
故答案为：(1)9.00；(2)②校零；0.3；③0.3；60%；(3)①无关；②105。
(1)使用刻度尺测量长度，读数时视线要和尺面垂直，估读到分度值的下一位；
(2)②弹簧测力前要检查指针与零刻度线是否对齐，若不对齐，要调整至对齐，这一步骤叫校零；弹簧测力计读数时，要先明确弹簧测力计的量程和分度值，再根据指针位置读数；
③利用W=Fs可求出拉力做的功；利用W=Gh可求出有用功，利用效率公式η=W有用W总×100%可求出利用斜面将小车从水平地面提升到B点时的机械效率；
(3)①从图像读出当小车的总重G增大到5N时，拉小车从A点到B点所做的功W1和竖直向上将小车从水平地面提升到B点所做的功W2，利用效率公式η=W有用W总×100%可求出利用斜面将小车从水平地面提升到B点时的机械效率；与上面小车重为2.0N的计算结果比较可得出结论；
②利用G=mg求出这位母亲和所坐的轮椅总重力，利用W=Gh可求出有用功，利用效率公式η=W有用W总×100%变形公式可求出中年人推力做的总功，利用W=Fs的变形公式可求出推力的大小。
本题是探究斜面的机械效率，考查了刻度尺的读数、弹簧测力计的使用、功的计算、求斜面效率、实验数据分析、求拉力等问题，有一定的难度，掌握功的计算公式、效率公式、总功与有用功与额外功间的关系即可正确解题。

28.【答案】B  电阻箱接入电路的电阻为零  0.2  D

【解析】解：(1)为了保护电路，闭合开关前，应先将滑动变阻器的滑片P移到最大阻值处的B端；
(2)闭合开关后，电压表示数为零，经检查电路连接并无故障，说明电路不存在短路或断路现象，原因是电压表并联部分的电阻为零造成的，即电阻箱接入电路的电阻为零；
(3)①由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A；
②由表格数据可知，通过电阻箱的电流为0.2A、0.24A、0.3A、0.4A、0.6A，对应电阻箱阻值的倒数1R依次为0.083Ω−1、0.1Ω−1、0.125Ω−1、0.167Ω−1、0.25Ω−1，
则I−1R图像图象如下图所示：

③探究通过导体的电流与电阻的关系时，应控制电压不变，由表格数据可知，电阻箱两端的电压为2.4V不变，
由串联电路中总电压等于各分电压之和可得，滑动变阻器两端的电压U滑=U−U电阻箱=3V−2.4V=0.6V，
由I=UR的变形式R=UI可得，第1、2、3、4、5次实验时，滑动变阻器接入阻值依次为R1′=3Ω、R2′=2.5Ω、R3′=2Ω、R4′=1.5Ω、R5′=1Ω，
则A.由R1′=3Ω和5R3′=5×2Ω=10Ω可知，R1′≠5R3′，故A错误；
B.由R1′=3Ω和R4′+R5′=1.5Ω+1Ω=2.5Ω可知，R1′>R4′+R5′，故B错误；
C.由R1′−R2′=3Ω−2.5Ω=0.5Ω和R3′−R4′=2Ω−1.5Ω=0.5Ω可知，R1′−R2′=R3′−R4′，故C错误；
D.由R1′R4′=3Ω1.5Ω=2和R3′R5′=2Ω1Ω=2可知，R1′R4′=R3′R5′，故D正确。
故选：D。
故答案为：(1)B；(2)电阻箱接入电路的电阻为零；(3)①0.2；②如上图所示；③D。
(1)为防止电路中电流过大烧坏用电器，闭合开关前，滑动变阻器处于最大阻值处；
(2)电压表无示数可能被短路或电压表并联以外的部分断路，电路连接无故障说明电路不存在短路或断路现象，可能是并联部分的电阻为零造成的；
(3)①根据电流表的量程和分度值读出图乙电流表的示数；
②根据表格数据求出电流对应电阻箱值的倒数，在坐标系中描点，画出I−1R图像；
③探究通过导体的电流与电阻的关系时，应控制电压不变，根据表格数据得出电阻箱两端的电压，利用串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出第1、2、3、4、5次实验时滑动变阻器接入阻值，然后结合选项得出答案。
本题考查了探究通过导体的电流与电阻的关系实验，涉及到实验的注意事项和电路现象的判断、电流表的读数、描点法作图、串联电路的特点和欧姆定律的应用，要注意电压一定时电流与电阻成反比，但电压一定时电流与电阻倒数成之比。

29.【答案】解：(1)由题意可知，电压力锅在“加热”工作状态时，电路为R3的简单电路，
加热盘R3消耗的电功率：P=U2R3=(220V)248.4Ω=1000W，
加热时间：t=6min=360s，
由P=Wt可得，加热盘R3消耗的电能：W=Pt=1000W×360s=3.6×105J；
(2)A
(3)当温度为100℃时，R的阻值为1700Ω，温度每升高1℃，阻值减小80Ω，
所以，当锅内温度为115℃时，热敏电阻的阻值R热1=1700Ω−(115℃−100℃)×80Ω/℃=500Ω，
当锅内温度为110℃时，热敏电阻的阻值R热2=1700Ω−(110℃−100℃)×80Ω/℃=900Ω，
又因当电磁铁线圈中的电流达到I1=0.02A时锅内温度为115℃，当电流减小到I2=0.012A时锅内温度为110℃，
所以，由直流低电压U′不变可得：U′=I1(R热1+R′)=I1(R热2+R′)，
即：0.02A×(500Ω+R′)=0.012A×(900Ω+R′)，
解得：R′=100Ω。
答：(1)电压力锅在“加热”状态时，加热盘R3消耗的电能为3.6×105J；
(2)A；
(3)为控制电压力锅在“保压”状态时，锅内温度在110～115℃，可调电阻R′接入电路的阻值为100Ω。

【解析】(1)由题意可知，电压力锅在“加热”工作状态时，电路为R3的简单电路，根据P=UI=U2R求出加热盘R3消耗的电功率，根据题意得出加热时间，利用W=Pt求出加热盘R3消耗的电能；
(2)当电压力锅进入“保压”期间，锅内温度控制在110℃～115℃之间，此时灯L1间歇发光，
当电压力锅进入“保温”期间，锅内温度控制在60℃～80℃之间，要使电压力锅从“保压”状态达到“保温”状态，锅内温度应降低，此时电磁铁应停止工作，衔铁P被释放，否则电压力锅会一直处于保压状态，所以灯L1会熄灭，灯L2间歇发光，故A错误、B正确；
C.当锅内温度低于60℃时，保温开关自动闭合，加热电路为R3的简单电路，R3正常工作，故C正确；
D.当锅内温度达到80℃时，保温开关断开，保温指示灯L2阻值可忽略，加热电路为R2与R3串联，因串联电路中总电阻等于各分电阻之和，且串联电路中各处的电流相等，
所以，通过R3的电流I3=I=UR总=UR2+R3 ①根据电压力锅进入“保压”期间锅内控制的温度和“保温”期间的温度得出衔铁P的状态，从而判断出灯L1、L2的状态；
②当锅内温度低于60℃时，保温开关自动闭合，加热电路为R3的简单电路；
③当锅内温度达到80℃时，保温开关断开，保温指示灯L2阻值可忽略，加热电路为R2与R3串联，根据电阻的串联和欧姆定律求出电路中的电流；
(3)根据题意求出锅内温度为115℃和110℃时热敏电阻的阻值以及对应电路的电流，根据电阻的串联和欧姆定律结合直流低电压U′不变得出等式，即可求出可调电阻R′接入电路的阻值。
本题考查了串联电路的特点和欧姆定律、电功率公式、电功公式的综合应用等，从题干中获取有用的信息和明白电压力锅的工作原理是关键，有一定的难度。
