高中通用技术苏教版必修2 技术与设计2控制系统的工作过程与方式多媒体教学课件ppt

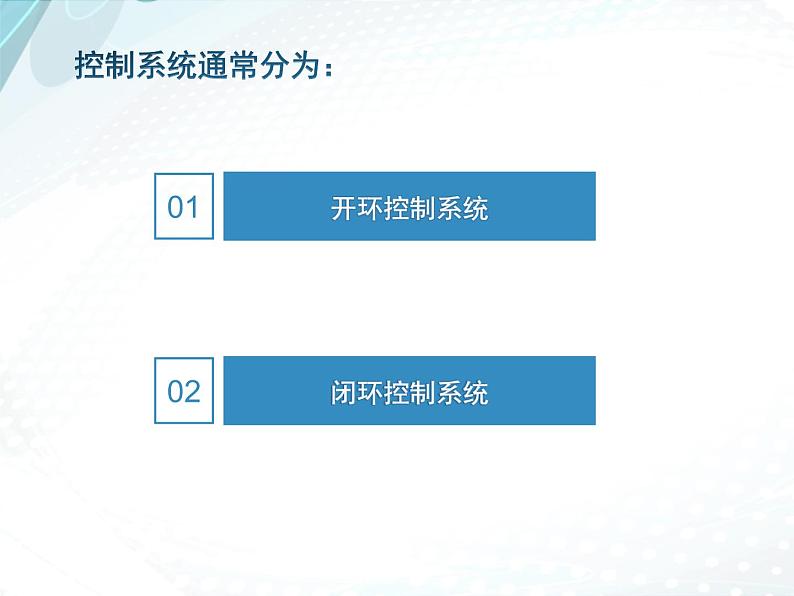

这是一份高中通用技术苏教版必修2 技术与设计2控制系统的工作过程与方式多媒体教学课件ppt，共19页。PPT课件主要包含了使用电池的小风扇，控制系统通常分为，游泳池的注水系统，开环控制系统，什么是开环控制系统，什么是闭环控制系统，哪些是开环控制系统，光控灯是怎么工作的，路灯的人工控制系统，路灯的电子控制系统等内容，欢迎下载使用。

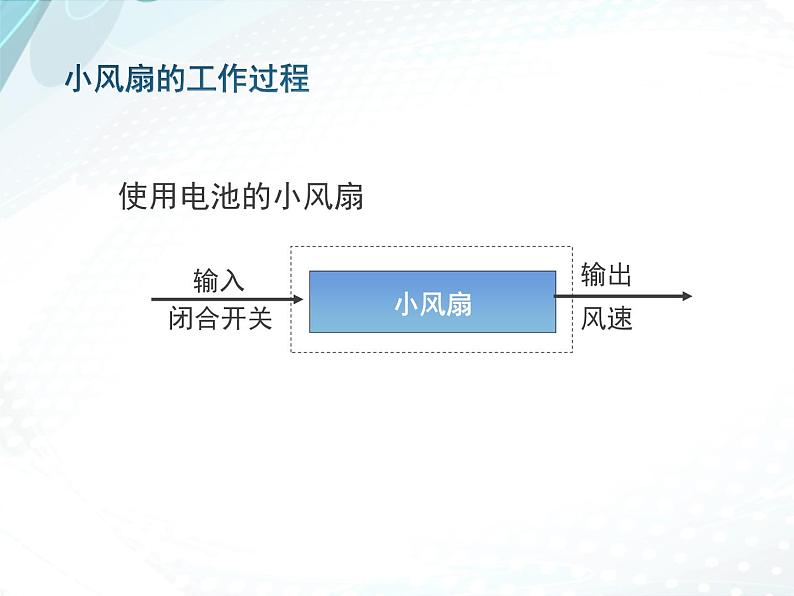

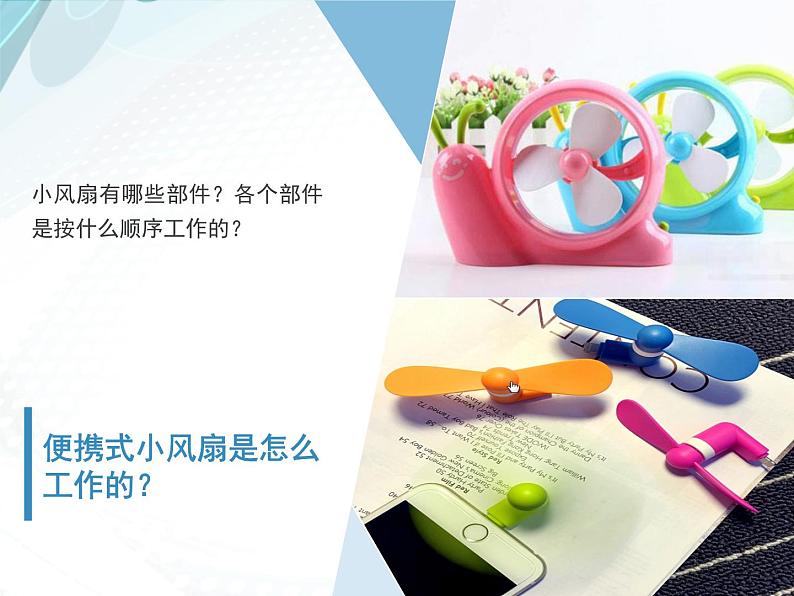

便携式小风扇是怎么工作的？
小风扇有哪些部件？各个部件是按什么顺序工作的？

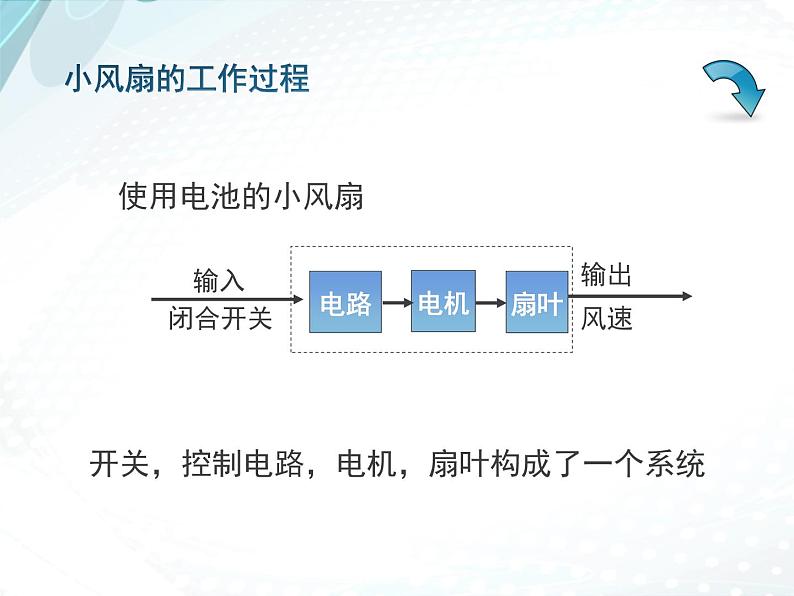

开关，控制电路，电机，扇叶构成了一个系统

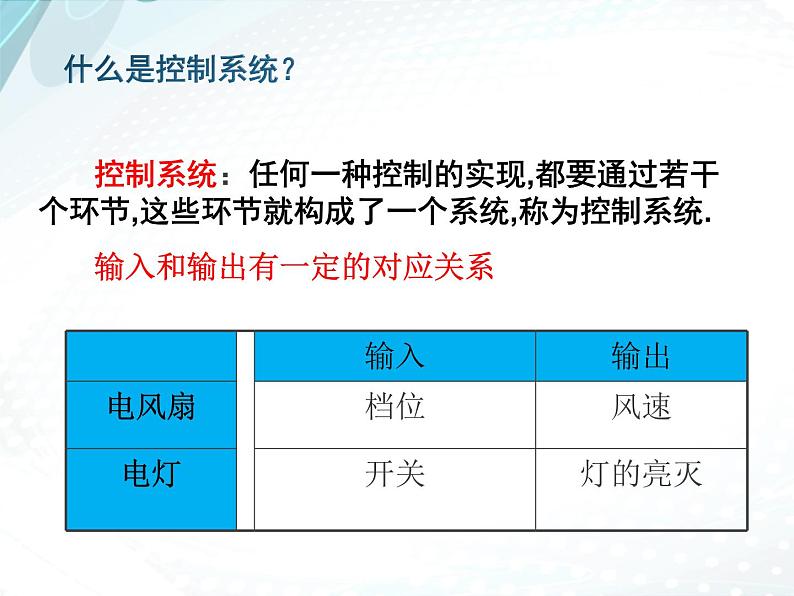

控制系统：任何一种控制的实现,都要通过若干个环节,这些环节就构成了一个系统,称为控制系统. 输入和输出有一定的对应关系
控制的目的：达到给定的水位控制的对象：游泳池

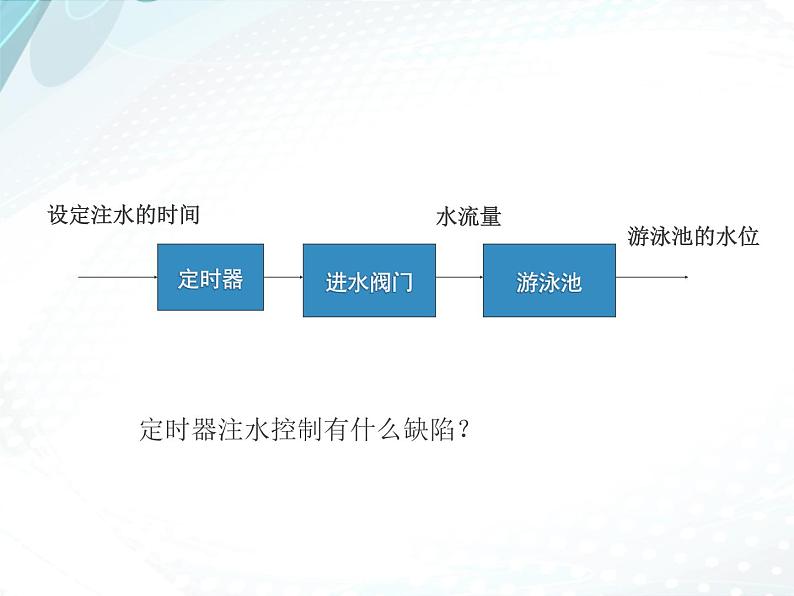

定时器注水控制有什么缺陷？
控制系统的输出量不对系统的控制产生任何影响，这种控制系统成为开环控制系统。
信息只从输入端传递到输出端，没有信息反馈的控制系统，称为开环控制系统。
光线较弱时，光控开关接通电源，灯亮光线较强时，光控开关自动切断电源，灯熄灭
第二节 电子控制系统的组成和工作过程
执行命令，完成路灯的开和关
[小组试验]　利用电子积木搭接一个声控灯的模型。
声控灯的工作过程有没有反馈?
答：输出的灯光的变化对系统的控制状态并不产生影响，即不存在反馈。
