2021-2022学年吉林省长春市十一高中高二第三学程考试物理试题含答案含答案
展开
这是一份2021-2022学年吉林省长春市十一高中高二第三学程考试物理试题含答案含答案，共9页。试卷主要包含了选择题，实验题，解答题等内容，欢迎下载使用。

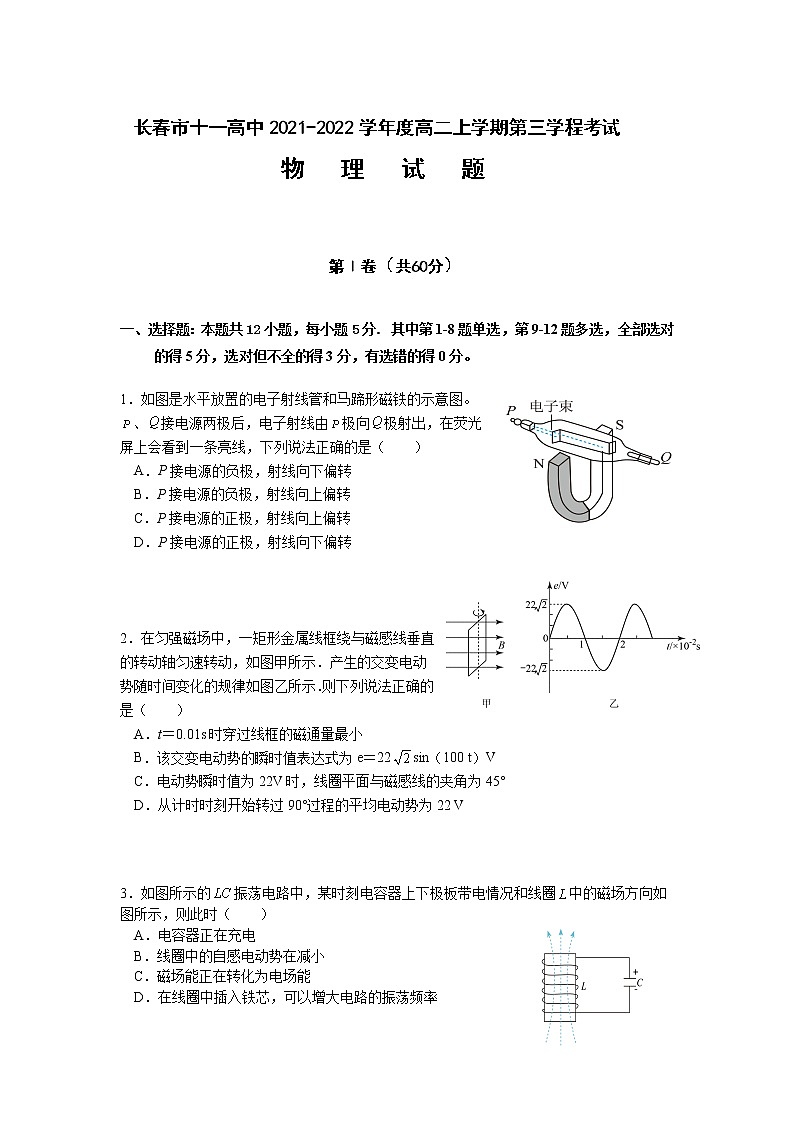

第Ⅰ卷（共60分）
一、选择题：本题共12小题，每小题5分. 其中第1-8题单选，第9-12题多选，全部选对的得5分，选对但不全的得3分，有选错的得0分。
1．如图是水平放置的电子射线管和马蹄形磁铁的示意图。、接电源两极后，电子射线由极向极射出，在荧光屏上会看到一条亮线，下列说法正确的是（ ）
A．P接电源的负极，射线向下偏转
B．P接电源的负极，射线向上偏转
C．P接电源的正极，射线向上偏转
D．P接电源的正极，射线向下偏转
2．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示．产生的交变电动势随时间变化的规律如图乙所示．则下列说法正确的是（ ）
A．t＝0.01s时穿过线框的磁通量最小
B．该交变电动势的瞬时值表达式为e＝22sin（100 t）V
C．电动势瞬时值为22V时，线圈平面与磁感线的夹角为45°
D．从计时时刻开始转过90°过程的平均电动势为22 V
3．如图所示的振荡电路中，某时刻电容器上下极板带电情况和线圈中的磁场方向如图所示，则此时（ ）
A．电容器正在充电
B．线圈中的自感电动势在减小
C．磁场能正在转化为电场能
D．在线圈中插入铁芯，可以增大电路的振荡频率

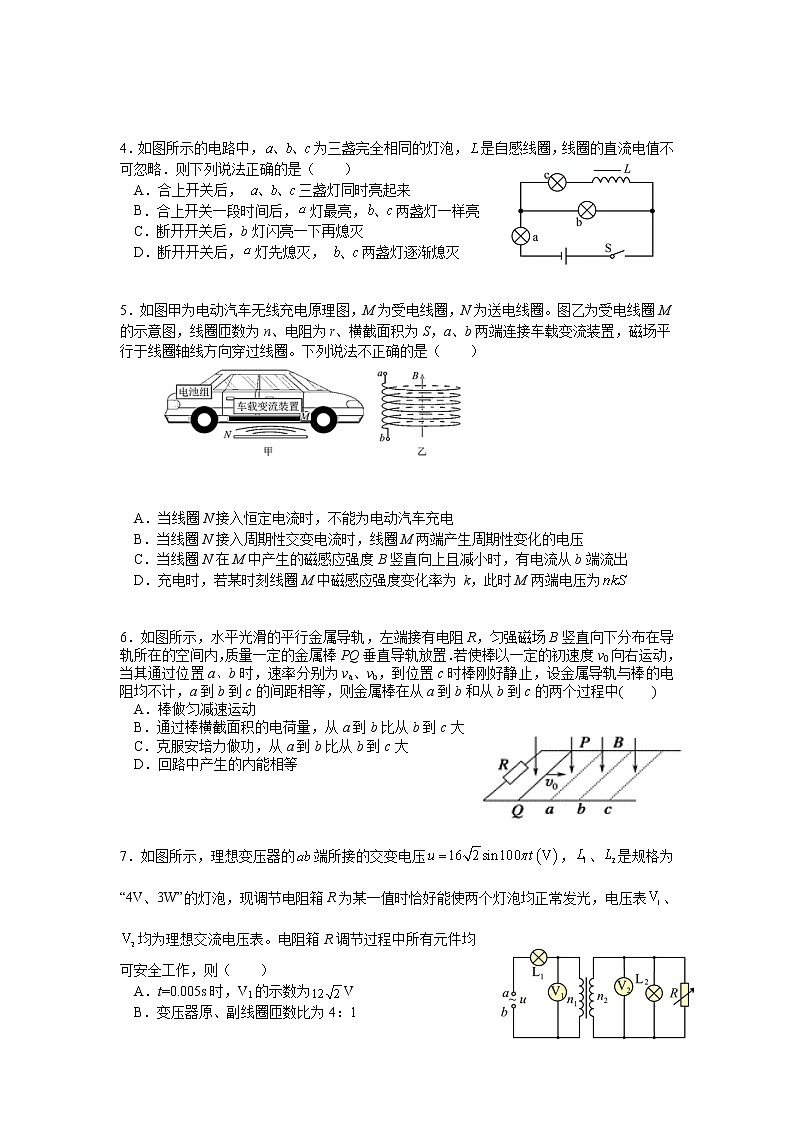

4．如图所示的电路中，为三盏完全相同的灯泡，是自感线圈，线圈的直流电值不可忽略．则下列说法正确的是（ ）
A．合上开关后， 三盏灯同时亮起来
B．合上开关一段时间后，灯最亮，两盏灯一样亮
C．断开开关后，b灯闪亮一下再熄灭
D．断开开关后，灯先熄灭， 两盏灯逐渐熄灭
5．如图甲为电动汽车无线充电原理图，M为受电线圈，N为送电线圈。图乙为受电线圈M的示意图，线圈匝数为n、电阻为r、横截面积为S，a、b两端连接车载变流装置，磁场平行于线圈轴线方向穿过线圈。下列说法不正确的是（ ）
A．当线圈N接入恒定电流时，不能为电动汽车充电
B．当线圈N接入周期性交变电流时，线圈M两端产生周期性变化的电压
C．当线圈N在M中产生的磁感应强度B竖直向上且减小时，有电流从b端流出
D．充电时，若某时刻线圈M中磁感应强度变化率为 k，此时M两端电压为
6．如图所示，水平光滑的平行金属导轨，左端接有电阻R，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒PQ垂直导轨放置．若使棒以一定的初速度v0向右运动，当其通过位置a、b时，速率分别为va、vb，到位置c时棒刚好静止，设金属导轨与棒的电阻均不计，a到b到c的间距相等，则金属棒在从a到b和从b到c的两个过程中( )
A．棒做匀减速运动
B．通过棒横截面积的电荷量，从a到b比从b到c大
C．克服安培力做功，从a到b比从b到c大
D．回路中产生的内能相等
7．如图所示，理想变压器的端所接的交变电压，、是规格为“4V、3W”的灯泡，现调节电阻箱R为某一值时恰好能使两个灯泡均正常发光，电压表、均为理想交流电压表。电阻箱R调节过程中所有元件均可安全工作，则（ ）
A．t=0.005s时，V1的示数为V
B．变压器原、副线圈匝数比为4：1
C．增大电阻箱R连入电路的阻值，电压表V1的示数增大
D．增大电阻箱R连入电路的阻值，电压表V2的示数不变
8．如图，距离为d的两平行金属板P、Q之间有一匀强磁场，磁感应强度大小为B1，一束等离子体以一定速度垂直于磁场喷入板间，相距为L的两光滑平行金属导轨，固定在垂直于导轨平面斜向下的匀强磁场中，磁感应强度大小为B2，导轨平面与水平面夹角为θ，两导轨分别与P、Q相连，质量为m、电阻为R的金属棒ab垂直导轨放置，恰好静止，重力加速度为g，不计导轨电阻、板间电阻和等离子体中的粒子重力，下列说法正确的是（ ）
A．金属板P可视为电源的正极
B．两金属板间形成的电势差只与磁感应强度B1大小有关
C．等离子体喷入金属板间的速度
D．等离子体喷入金属板间的速度
9．下列相关描述及判定，正确的是（ ）
A．图甲中导线通电后，其正下方小磁针的N极向纸面外转动
B．图乙中回旋加速器加速带电粒子的最大动能与加速电压的大小无关
C．图丙话筒是利用电磁感应原理工作的
D．图丁中变化的电场产生磁场，变化的磁场产生电场，电磁波就是这样形成的
10．如图甲是法拉第发明的铜盘发电机，也是人类历史上第一台发电机。利用这个发电机给平行金属板电容器供电，如图乙。已知铜盘的半径为L，加在盘下侧的匀强磁场磁感应强度为B1，盘匀速转动的角速度为ω，每块平行板长度为d，板间距离也为d，板间加垂直纸面向内、磁感应强度为B2的匀强磁场，重力加速度为g。下列选项正确的是（ ）
A．若圆盘按照图示方向转动，那么平行板电容器C板电势高
B．铜盘产生的感应电动势为
C．若一电子（不计重力）从电容器两板中间水平向右射入，恰能匀速直线运动从右侧水平射出，则电子射入时速度为
D．若有一带电量为-q的小球从电容器两板中间水平向右射入，在复合场中做匀速圆周运动，则小球的质量为
11．如图所示，水平粗糙地面上有两磁场区域，左右两磁场区域内的匀强磁场宽度均为L，磁感应强度大小分别为B和2B，左磁场区磁场方向竖直向下，右磁场区磁场方向竖直向上，两磁场间距为2L。一个质量为m、匝数为n、电阻为R、边长为L的正方形金属线框以速度v0水平向右进入左磁场区域，当金属线框刚离开右磁场区域时速度为v1，金属线框离开右磁场区运动一段距离后停下。金属线框与水平面间的动摩擦因数为μ。关于金属线框的运动下列判断正确的是（ ）
A．金属线框穿过左侧磁场过程中通过金属线框的电荷量为0
B．金属线框进入右侧磁场过程中通过金属线框的电荷量为
C．金属线框通过两个磁场区域全过程中产生的焦耳热为
D．若金属线框进入左磁场区域过程所用时间为t，则金属线框刚好完全进入时的速度应为
12．如图所示，在半径为R的半圆形区域内存在垂直纸面向里的匀强磁场，为圆的直径，O为圆心，某时刻从最高点S向纸面1800角范围内各个方向均匀发射粒子，速度大小均为v。已知粒子质量为m，电荷量为q，磁感应强度，不计粒子间的相互作用，下列说法正确的是（ ）
A．在直径上有粒子射出的长度为R
B．有的粒子可以从直径上射出
C．有一半的粒子可以从半圆弧上射出
D．经过时间，直径上开始有粒子射出
第Ⅱ卷（共 50 分）
二、实验题（本题共2小题，每空2分，共14分）
13．现有一特殊的电池，其电动势E约为9 V，内阻r在35Ω～55Ω范围内，最大允许电流为50 mA。为测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验。图中电压表的内电阻很大，对电路的影响可以不计，R为电阻箱，阻值范围为0-9999Ω，R0是定值电阻，起保护作用。
(1)实验室备有的保护电阻R0有以下几种规格，本实验应选用___________。
A．10Ω，2.5 W B．50Ω，1.0 W C．150Ω，1.0 W D．1500Ω，5.0 W
(2)根据乙图所作出的图像求得该电池的电动势E为________V，内电阻r为______Ω。
14．图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为100 μA，内阻为450 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。
(1)图a中的B端与______（填“红”或“黑”）色表笔相连接；
(2)根据题给条件可得R1＋R2=_______Ω。
(3)某次测量时该多用电表B端是与“1”相连的，指针位置如图b所示。则读数为_____ mA；
(4)某次利用多用电表欧姆档探测一个不含电源的黑箱中元件，如图c，已知黑箱中只有两个元件，且分别在AB和AC之间。当红黑表笔分别接在AB时，指针首先向右摆动，然后又慢慢地向左回归至“∞”位置；将红黑表笔分别接在AC，指针指在 “∞”位置，将红黑表笔分别接在CA，指针指在 “0”刻线偏左一点。在答题卡的黑箱图中画出电学元件____。
三、解答题：本题4小题,共36分.
15．（7分）如图所示，是面积为、匝的圆形金属线圈，其总电阻，线圈处在逐渐增大的均匀磁场中，磁场方向与线圈平面垂直，线圈中的磁通量在按图所示规律变化，线圈与阻值的电阻连接，不计电压表对电路的影响．求：
（）感应电动势的大小；
（）通过的电流大小和方向（写或）；
（）电压表的示数．
16．（8分）为做好疫情防控供电准备，供电部门为医院设计的供电系统输电电路简图如图所示，发电机的矩形线框ABCD处于磁感应强度大小的水平匀强磁场中，线框面积S＝0.25m2，匝数n＝100匝，电阻不计。线框绕垂直于磁场的轴OO′以一定的角速度匀速转动，并与升压变压器的原线圈相连，升压变压器原、副线圈匝数之比为1：20，降压变压器的副线圈接入到医院供电，两变压器间的输电线等效电阻R＝60Ω，变压器均为理想变压器。当发电机输出功率P＝5×104W时，电压表的示数为250V，额定电压为220V的医疗设备正常工作。求：
（1）线圈转动角速度大小；
（2）降压变压器原、副线圈匝数之比。
17．（9分）如图所示，在竖直平面内，直线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以大小不等的速率v（v≤v0）垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力。求：
（1）速度最大的粒子在电场中运动的时间；
（2）磁场区域的最小面积。
18．（12分）如图所示，虚线框内为某种电磁缓冲车的结构示意图（俯视图），其主要部件为缓冲滑块 K和质量为m的缓冲车厢。在缓冲车的底板上，沿车的轴线固定着两个光滑水平绝缘导轨PQ、MN。缓冲车的底部，安装电磁铁（图中未画出），能产生垂直于导轨平面的匀强磁场，磁场的磁感应强度为B。导轨内的缓冲滑块K由高强度绝缘材料制成，滑块K上绕有闭合矩形线圈abcd，线圈匝数为n，总电阻为R，ab边长为L。假设缓冲车以速度v0与障碍物C碰撞后，滑块K立即停下，此后线圈与轨道的磁场作用力使缓冲车厢减速运动，从而实现缓冲，一切摩擦阻力不计。
（1）若缓冲车厢向前移动距离S后速度减为零，则此过程线圈abcd中产生的焦耳热和通过的电量各是多少？
（2）求此后缓冲车的速度v随位移x的变化规律及缓冲车在滑块K停下后的最大位移（设此过程中缓冲车未与缓冲滑块相碰）。
答案
1A 2C 3B 4D 5D 6C 7C 8D 9BCD 10AD 11ACD 12ABD
13 【答案】C 10 50
14【答案】红 50 1.40 （注意：二极管正负极方向）
15（）（2分）根据法拉第电磁感应定律可得：
（）（3分）通过的电流，（2分）电流方向从b到a. （1分）
（）（2分）电压表的示数即为电阻两端的电压，有：．
16（1）（3分）发电机的最大感应电动势Em＝nBSω（1分）
电压表的示数（1分） 解得ω＝100π rad/s（1分）
（2）（5分）升压变压器的输出电压 （1分）
输送电流（1分）
在输送电路上有U3＝U2-IR=4400V（1分）
对降压变压器有（2分）
17（1）（4分）由，得 （1分）
设电场中做类平抛运动时间t，（2分）解得 （1分）
（2）（5分）由题知速度大小不同的粒子均要水平通过OM，则其飞出磁场的位置均应在ON的连线上，故磁场范围的最小面积是速度最大的粒子在磁场中的轨迹与ON所围成的面积
扇形的面积 （1分）
的面积为：（2分）
（2分）
18【解析】（1）（6分）由功能关系得到： （2分）
由（1分），（1分） q=（1分），得到（1分）
（2）（6分）缓冲车与障碍物C碰撞后，滑块K立即停下，缓冲车做减速运动。设某时刻缓冲车速度为（未知）时，电动势（1分）电流为（1分）
线圈ab受到的安培力（1分）
以小车为对象利用动量定理得 （1分）（列-nBILt=mv-mv0 给分）
联立解得： （1分）
令可解得：小车最大位移为 （1分）
第Ⅰ卷（共60分）
一、选择题：本题共12小题，每小题5分. 其中第1-8题单选，第9-12题多选，全部选对的得5分，选对但不全的得3分，有选错的得0分。
1．如图是水平放置的电子射线管和马蹄形磁铁的示意图。、接电源两极后，电子射线由极向极射出，在荧光屏上会看到一条亮线，下列说法正确的是（ ）
A．P接电源的负极，射线向下偏转
B．P接电源的负极，射线向上偏转
C．P接电源的正极，射线向上偏转
D．P接电源的正极，射线向下偏转
2．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示．产生的交变电动势随时间变化的规律如图乙所示．则下列说法正确的是（ ）
A．t＝0.01s时穿过线框的磁通量最小
B．该交变电动势的瞬时值表达式为e＝22sin（100 t）V
C．电动势瞬时值为22V时，线圈平面与磁感线的夹角为45°
D．从计时时刻开始转过90°过程的平均电动势为22 V
3．如图所示的振荡电路中，某时刻电容器上下极板带电情况和线圈中的磁场方向如图所示，则此时（ ）
A．电容器正在充电
B．线圈中的自感电动势在减小
C．磁场能正在转化为电场能
D．在线圈中插入铁芯，可以增大电路的振荡频率
4．如图所示的电路中，为三盏完全相同的灯泡，是自感线圈，线圈的直流电值不可忽略．则下列说法正确的是（ ）
A．合上开关后， 三盏灯同时亮起来
B．合上开关一段时间后，灯最亮，两盏灯一样亮
C．断开开关后，b灯闪亮一下再熄灭
D．断开开关后，灯先熄灭， 两盏灯逐渐熄灭
5．如图甲为电动汽车无线充电原理图，M为受电线圈，N为送电线圈。图乙为受电线圈M的示意图，线圈匝数为n、电阻为r、横截面积为S，a、b两端连接车载变流装置，磁场平行于线圈轴线方向穿过线圈。下列说法不正确的是（ ）
A．当线圈N接入恒定电流时，不能为电动汽车充电
B．当线圈N接入周期性交变电流时，线圈M两端产生周期性变化的电压
C．当线圈N在M中产生的磁感应强度B竖直向上且减小时，有电流从b端流出
D．充电时，若某时刻线圈M中磁感应强度变化率为 k，此时M两端电压为
6．如图所示，水平光滑的平行金属导轨，左端接有电阻R，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒PQ垂直导轨放置．若使棒以一定的初速度v0向右运动，当其通过位置a、b时，速率分别为va、vb，到位置c时棒刚好静止，设金属导轨与棒的电阻均不计，a到b到c的间距相等，则金属棒在从a到b和从b到c的两个过程中( )
A．棒做匀减速运动
B．通过棒横截面积的电荷量，从a到b比从b到c大
C．克服安培力做功，从a到b比从b到c大
D．回路中产生的内能相等
7．如图所示，理想变压器的端所接的交变电压，、是规格为“4V、3W”的灯泡，现调节电阻箱R为某一值时恰好能使两个灯泡均正常发光，电压表、均为理想交流电压表。电阻箱R调节过程中所有元件均可安全工作，则（ ）
A．t=0.005s时，V1的示数为V
B．变压器原、副线圈匝数比为4：1
C．增大电阻箱R连入电路的阻值，电压表V1的示数增大
D．增大电阻箱R连入电路的阻值，电压表V2的示数不变
8．如图，距离为d的两平行金属板P、Q之间有一匀强磁场，磁感应强度大小为B1，一束等离子体以一定速度垂直于磁场喷入板间，相距为L的两光滑平行金属导轨，固定在垂直于导轨平面斜向下的匀强磁场中，磁感应强度大小为B2，导轨平面与水平面夹角为θ，两导轨分别与P、Q相连，质量为m、电阻为R的金属棒ab垂直导轨放置，恰好静止，重力加速度为g，不计导轨电阻、板间电阻和等离子体中的粒子重力，下列说法正确的是（ ）
A．金属板P可视为电源的正极
B．两金属板间形成的电势差只与磁感应强度B1大小有关
C．等离子体喷入金属板间的速度
D．等离子体喷入金属板间的速度
9．下列相关描述及判定，正确的是（ ）
A．图甲中导线通电后，其正下方小磁针的N极向纸面外转动
B．图乙中回旋加速器加速带电粒子的最大动能与加速电压的大小无关
C．图丙话筒是利用电磁感应原理工作的
D．图丁中变化的电场产生磁场，变化的磁场产生电场，电磁波就是这样形成的
10．如图甲是法拉第发明的铜盘发电机，也是人类历史上第一台发电机。利用这个发电机给平行金属板电容器供电，如图乙。已知铜盘的半径为L，加在盘下侧的匀强磁场磁感应强度为B1，盘匀速转动的角速度为ω，每块平行板长度为d，板间距离也为d，板间加垂直纸面向内、磁感应强度为B2的匀强磁场，重力加速度为g。下列选项正确的是（ ）
A．若圆盘按照图示方向转动，那么平行板电容器C板电势高
B．铜盘产生的感应电动势为
C．若一电子（不计重力）从电容器两板中间水平向右射入，恰能匀速直线运动从右侧水平射出，则电子射入时速度为
D．若有一带电量为-q的小球从电容器两板中间水平向右射入，在复合场中做匀速圆周运动，则小球的质量为
11．如图所示，水平粗糙地面上有两磁场区域，左右两磁场区域内的匀强磁场宽度均为L，磁感应强度大小分别为B和2B，左磁场区磁场方向竖直向下，右磁场区磁场方向竖直向上，两磁场间距为2L。一个质量为m、匝数为n、电阻为R、边长为L的正方形金属线框以速度v0水平向右进入左磁场区域，当金属线框刚离开右磁场区域时速度为v1，金属线框离开右磁场区运动一段距离后停下。金属线框与水平面间的动摩擦因数为μ。关于金属线框的运动下列判断正确的是（ ）
A．金属线框穿过左侧磁场过程中通过金属线框的电荷量为0
B．金属线框进入右侧磁场过程中通过金属线框的电荷量为
C．金属线框通过两个磁场区域全过程中产生的焦耳热为
D．若金属线框进入左磁场区域过程所用时间为t，则金属线框刚好完全进入时的速度应为
12．如图所示，在半径为R的半圆形区域内存在垂直纸面向里的匀强磁场，为圆的直径，O为圆心，某时刻从最高点S向纸面1800角范围内各个方向均匀发射粒子，速度大小均为v。已知粒子质量为m，电荷量为q，磁感应强度，不计粒子间的相互作用，下列说法正确的是（ ）
A．在直径上有粒子射出的长度为R
B．有的粒子可以从直径上射出
C．有一半的粒子可以从半圆弧上射出
D．经过时间，直径上开始有粒子射出
第Ⅱ卷（共 50 分）
二、实验题（本题共2小题，每空2分，共14分）
13．现有一特殊的电池，其电动势E约为9 V，内阻r在35Ω～55Ω范围内，最大允许电流为50 mA。为测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验。图中电压表的内电阻很大，对电路的影响可以不计，R为电阻箱，阻值范围为0-9999Ω，R0是定值电阻，起保护作用。
(1)实验室备有的保护电阻R0有以下几种规格，本实验应选用___________。
A．10Ω，2.5 W B．50Ω，1.0 W C．150Ω，1.0 W D．1500Ω，5.0 W
(2)根据乙图所作出的图像求得该电池的电动势E为________V，内电阻r为______Ω。
14．图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为100 μA，内阻为450 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。
(1)图a中的B端与______（填“红”或“黑”）色表笔相连接；
(2)根据题给条件可得R1＋R2=_______Ω。
(3)某次测量时该多用电表B端是与“1”相连的，指针位置如图b所示。则读数为_____ mA；
(4)某次利用多用电表欧姆档探测一个不含电源的黑箱中元件，如图c，已知黑箱中只有两个元件，且分别在AB和AC之间。当红黑表笔分别接在AB时，指针首先向右摆动，然后又慢慢地向左回归至“∞”位置；将红黑表笔分别接在AC，指针指在 “∞”位置，将红黑表笔分别接在CA，指针指在 “0”刻线偏左一点。在答题卡的黑箱图中画出电学元件____。
三、解答题：本题4小题,共36分.
15．（7分）如图所示，是面积为、匝的圆形金属线圈，其总电阻，线圈处在逐渐增大的均匀磁场中，磁场方向与线圈平面垂直，线圈中的磁通量在按图所示规律变化，线圈与阻值的电阻连接，不计电压表对电路的影响．求：
（）感应电动势的大小；
（）通过的电流大小和方向（写或）；
（）电压表的示数．
16．（8分）为做好疫情防控供电准备，供电部门为医院设计的供电系统输电电路简图如图所示，发电机的矩形线框ABCD处于磁感应强度大小的水平匀强磁场中，线框面积S＝0.25m2，匝数n＝100匝，电阻不计。线框绕垂直于磁场的轴OO′以一定的角速度匀速转动，并与升压变压器的原线圈相连，升压变压器原、副线圈匝数之比为1：20，降压变压器的副线圈接入到医院供电，两变压器间的输电线等效电阻R＝60Ω，变压器均为理想变压器。当发电机输出功率P＝5×104W时，电压表的示数为250V，额定电压为220V的医疗设备正常工作。求：
（1）线圈转动角速度大小；
（2）降压变压器原、副线圈匝数之比。
17．（9分）如图所示，在竖直平面内，直线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以大小不等的速率v（v≤v0）垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力。求：
（1）速度最大的粒子在电场中运动的时间；
（2）磁场区域的最小面积。
18．（12分）如图所示，虚线框内为某种电磁缓冲车的结构示意图（俯视图），其主要部件为缓冲滑块 K和质量为m的缓冲车厢。在缓冲车的底板上，沿车的轴线固定着两个光滑水平绝缘导轨PQ、MN。缓冲车的底部，安装电磁铁（图中未画出），能产生垂直于导轨平面的匀强磁场，磁场的磁感应强度为B。导轨内的缓冲滑块K由高强度绝缘材料制成，滑块K上绕有闭合矩形线圈abcd，线圈匝数为n，总电阻为R，ab边长为L。假设缓冲车以速度v0与障碍物C碰撞后，滑块K立即停下，此后线圈与轨道的磁场作用力使缓冲车厢减速运动，从而实现缓冲，一切摩擦阻力不计。
（1）若缓冲车厢向前移动距离S后速度减为零，则此过程线圈abcd中产生的焦耳热和通过的电量各是多少？
（2）求此后缓冲车的速度v随位移x的变化规律及缓冲车在滑块K停下后的最大位移（设此过程中缓冲车未与缓冲滑块相碰）。
答案
1A 2C 3B 4D 5D 6C 7C 8D 9BCD 10AD 11ACD 12ABD
13 【答案】C 10 50
14【答案】红 50 1.40 （注意：二极管正负极方向）
15（）（2分）根据法拉第电磁感应定律可得：
（）（3分）通过的电流，（2分）电流方向从b到a. （1分）
（）（2分）电压表的示数即为电阻两端的电压，有：．
16（1）（3分）发电机的最大感应电动势Em＝nBSω（1分）
电压表的示数（1分） 解得ω＝100π rad/s（1分）
（2）（5分）升压变压器的输出电压 （1分）
输送电流（1分）
在输送电路上有U3＝U2-IR=4400V（1分）
对降压变压器有（2分）
17（1）（4分）由，得 （1分）
设电场中做类平抛运动时间t，（2分）解得 （1分）
（2）（5分）由题知速度大小不同的粒子均要水平通过OM，则其飞出磁场的位置均应在ON的连线上，故磁场范围的最小面积是速度最大的粒子在磁场中的轨迹与ON所围成的面积
扇形的面积 （1分）
的面积为：（2分）
（2分）
18【解析】（1）（6分）由功能关系得到： （2分）
由（1分），（1分） q=（1分），得到（1分）
（2）（6分）缓冲车与障碍物C碰撞后，滑块K立即停下，缓冲车做减速运动。设某时刻缓冲车速度为（未知）时，电动势（1分）电流为（1分）
线圈ab受到的安培力（1分）
以小车为对象利用动量定理得 （1分）（列-nBILt=mv-mv0 给分）
联立解得： （1分）
令可解得：小车最大位移为 （1分）
