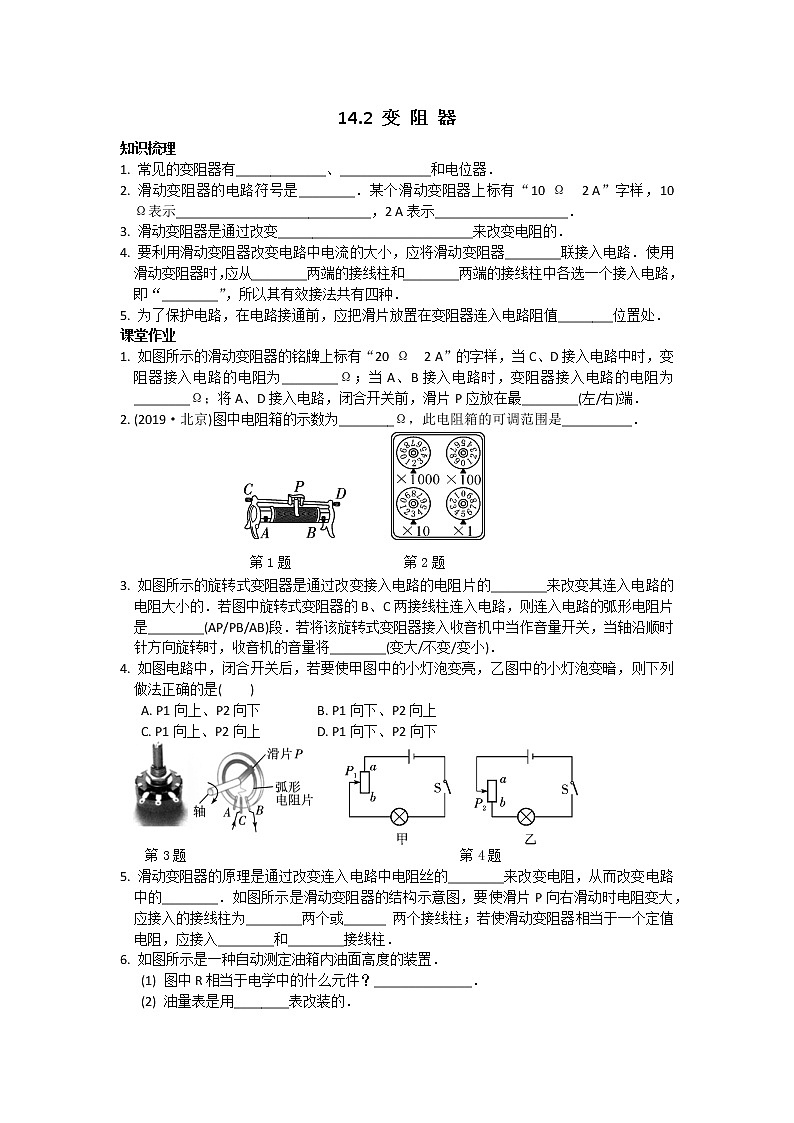

2020-2021学年2 变阻器课时作业

这是一份2020-2021学年2 变阻器课时作业，共3页。

1. 常见的变阻器有_____________、_____________和电位器．
2. 滑动变阻器的电路符号是________．某个滑动变阻器上标有“10 Ω 2 A”字样，10 Ω表示____________________________，2 A表示___________________．
3. 滑动变阻器是通过改变____________________________来改变电阻的．
4. 要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器________联接入电路．使用滑动变阻器时，应从________两端的接线柱和________两端的接线柱中各选一个接入电路，即“________”，所以其有效接法共有四种．
5. 为了保护电路，在电路接通前，应把滑片放置在变阻器连入电路阻值________位置处．
课堂作业
1. 如图所示的滑动变阻器的铭牌上标有“20 Ω 2 A”的字样，当C、D接入电路中时，变阻器接入电路的电阻为________Ω；当A、B接入电路时，变阻器接入电路的电阻为________Ω；将A、D接入电路，闭合开关前，滑片P应放在最________(左/右)端．
2. (2019·北京)图中电阻箱的示数为________Ω，此电阻箱的可调范围是__________．
第1题 第2题
3. 如图所示的旋转式变阻器是通过改变接入电路的电阻片的________来改变其连入电路的电阻大小的．若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是________(AP/PB/AB)段．若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将________(变大/不变/变小)．
4. 如图电路中，闭合开关后，若要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列做法正确的是( )
A. P1向上、P2向下 B. P1向下、P2向上
第3题 第4题
C. P1向上、P2向上 D. P1向下、P2向下
5. 滑动变阻器的原理是通过改变连入电路中电阻丝的________来改变电阻，从而改变电路中的________．如图所示是滑动变阻器的结构示意图，要使滑片P向右滑动时电阻变大，应接入的接线柱为________两个或______ 两个接线柱；若使滑动变阻器相当于一个定值电阻，应接入________和________接线柱．
6. 如图所示是一种自动测定油箱内油面高度的装置．
(1) 图中R相当于电学中的什么元件？______________．
(2) 油量表是用________表改装的．
(3) 当油箱中的浮标向上运动时，R接入电路中的电阻值将________，对电流的阻碍作用将________，此时电路中的电流将________．(增大/减小)
第5题 第6题
第7题
7. 如图所示是实验室常用的一种滑动变阻器，下列关于滑动变阻器的构造
说法正确的是( )
A. 线圈是用铜丝或铝丝制成的 B. 滑片与金属杆之间是绝缘的
C. 滑片与线圈之间是绝缘的 D. 瓷筒与线圈之间是绝缘的
8. 两个滑动变阻器分别标有“10 Ω 2 A”和“5 Ω 1 A”的字样，把它
们串联在电路中后，允许通过的最大电流是( )
第9题
A. 1 A B. 2 A C. 3 A D. 无法判断
9. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求闭合开关后，
滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是( )
A. M接A，N接B B. M接C，N接D
C. M接C，N接B D. M接A，N接D
10. 如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可
A B C D
以闭合开关进行实验的是( )
11. 下列关于滑动变阻器和电阻箱的说法中，错误的是( )
A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小
C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小
D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
第12题
12. (2020·兰州)如图甲是电位器的示意图，滑片P可随转动旋钮改变电阻丝上的位置，从而改变接入电路中的阻值大小．请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗．
13. 根据“滑动变阻器改变电路中的电流”的实验，回答下列问题．
第13题
(1) 将图中的实物电路连接完整(电流小于0.6 A)，并在右边的虚线框内画出电路图．
(2) 当电路中接入变阻器后，在闭合开关前，滑片P应调到最_______(左/右)端．闭合开关S，发现灯泡不亮，接下来，以下做法最合理的是________．
A. 观察电流表示数是否为零，判断电路是否断路
B. 断开开关S，更换灯泡重新实验
C. 断开开关S，增加电池的个数重新实验
D. 断开开关S，拆掉导线重新连接电路
(3) 实验中，当滑片P向左移动，变阻器连入电路的电阻变________，电流表的示数变________，小灯泡的亮度变________．
