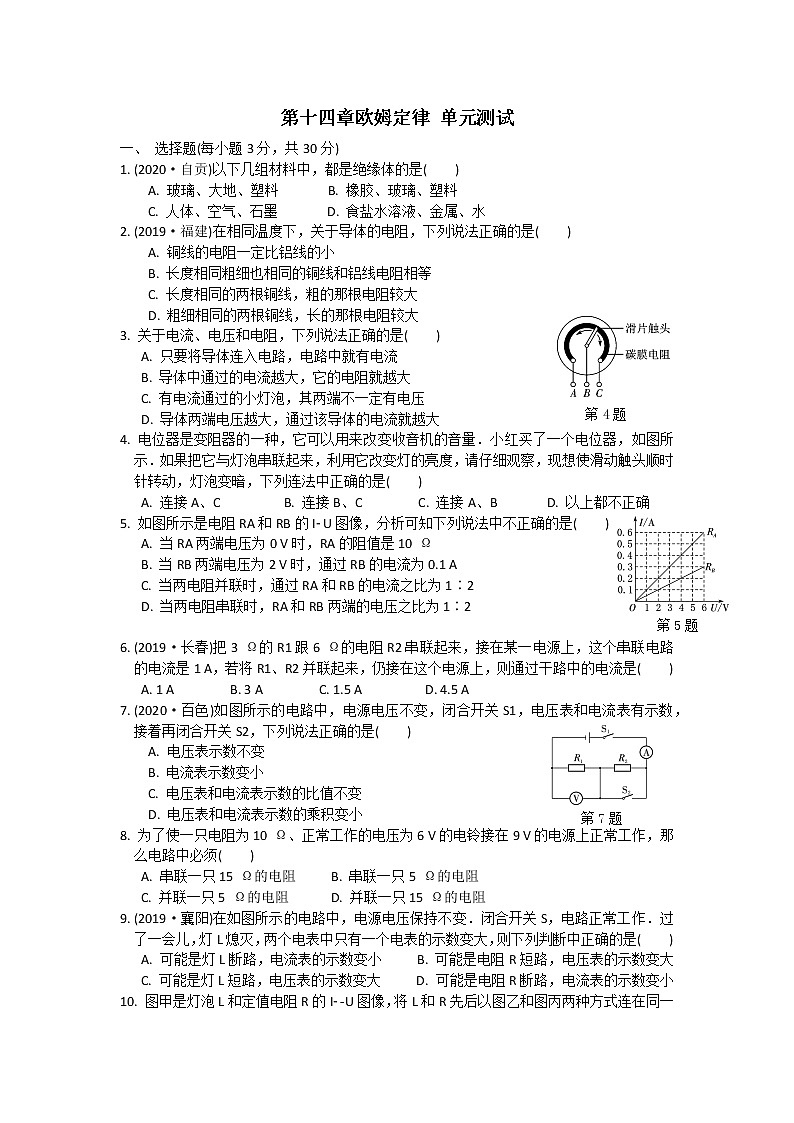

初中物理苏科版九年级全册第十四章 欧姆定律综合与测试单元测试复习练习题

这是一份初中物理苏科版九年级全册第十四章 欧姆定律综合与测试单元测试复习练习题，共5页。试卷主要包含了 选择题， 填空题， 解答题等内容，欢迎下载使用。
1. (2020·自贡)以下几组材料中，都是绝缘体的是( )
A. 玻璃、大地、塑料 B. 橡胶、玻璃、塑料
C. 人体、空气、石墨 D. 食盐水溶液、金属、水
2. (2019·福建)在相同温度下，关于导体的电阻，下列说法正确的是( )
A. 铜线的电阻一定比铝线的小
B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大
第4题
D. 粗细相同的两根铜线，长的那根电阻较大
3. 关于电流、电压和电阻，下列说法正确的是( )
A. 只要将导体连入电路，电路中就有电流
B. 导体中通过的电流越大，它的电阻就越大
C. 有电流通过的小灯泡，其两端不一定有电压
D. 导体两端电压越大，通过该导体的电流就越大
4. 电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法中正确的是( )
A. 连接A、C B. 连接B、C C. 连接A、B D. 以上都不正确
第5题
5. 如图所示是电阻RA和RB的I­U图像，分析可知下列说法中不正确的是( )
A. 当RA两端电压为0 V时，RA的阻值是10 Ω
B. 当RB两端电压为2 V时，通过RB的电流为0.1 A
C. 当两电阻并联时，通过RA和RB的电流之比为1∶2
D. 当两电阻串联时，RA和RB两端的电压之比为1∶2
6. (2019·长春)把3 Ω的R1跟6 Ω的电阻R2串联起来，接在某一电源上，这个串联电路的电流是1 A，若将R1、R2并联起来，仍接在这个电源上，则通过干路中的电流是( )
A. 1 A B. 3 A C. 1.5 A D. 4.5 A
第7题
7. (2020·百色)如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是( )
A. 电压表示数不变
B. 电流表示数变小
C. 电压表和电流表示数的比值不变
D. 电压表和电流表示数的乘积变小
8. 为了使一只电阻为10 Ω、正常工作的电压为6 V的电铃接在9 V的电源上正常工作，那么电路中必须( )
A. 串联一只15 Ω的电阻 B. 串联一只5 Ω的电阻
C. 并联一只5 Ω的电阻 D. 并联一只15 Ω的电阻
9. (2019·襄阳)在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是( )
A. 可能是灯L断路，电流表的示数变小 B. 可能是电阻R短路，电压表的示数变大
C. 可能是灯L短路，电压表的示数变大 D. 可能是电阻R断路，电流表的示数变小
10. 图甲是灯泡L和定值电阻R的I­-U图像，将L和R先后以图乙和图丙两种方式连在同一电源上，若图乙中，U1∶U2＝m，图丙中，I1∶I2＝n，则下列判断正确的是( )
A. m＝n B. m＞n C. m＜n D. mn＝1
第9题
第10题
二、 填空题(每空2分，共30分)
11. 有两段导体A和B，并联接入某一电路中，通过导体B的电流较大，则导体________的电阻较大；若将A导体均匀拉长，其电阻________(变大/变小)．
12. (2019·赤峰)某段金属丝两端电压为6 V时，通过的电流为0.3 A；当该金属丝两端电压降为4 V时，通过它的电流为________A；当该金属丝两端电压降为0 V时，它的电阻为________Ω.
13. 一个小灯泡正常发光时的电阻为20 Ω，通过灯丝的电流为0.2 A．则灯正常工作时的电压是________V，如果把它接在1 A的稳流电源上使用，应在电路上________(串联/并联)一个阻值是________Ω的电阻．
14. 两个分别标有“5 Ω 1 A”和“10 Ω 0.6 A”的定值电阻，将它们串联起来使用时等效电阻为________Ω，电源电压最多为________V；若将它们并联时干路电流最大是________A.
15. 如图所示电路，R1＝3 Ω，R2＝2 Ω.闭合开关S，电流表A示数________ (变大/不变/变小)，电流表A1示数________(变大/不变/变小)，电压表示数与电流表A示数变化之比等于________Ω.
第15题
第16题
16. 图甲所示的电路中，电源电压恒定，R0为定值电阻，闭合开关S，调节滑动变阻器R，电压表与电流表示数变化的图像如图乙所示．根据图像可知，电源电压为________V，定值电阻R0＝________Ω.
三、 解答题(共40分)
第17题
17. (8分)小明用如图甲所示的电路探究“电流与电阻的关系”．其中电源为可调节电压的学生电源，滑动变阻器的规格为“10 Ω 1 A”，还配有阻值为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω的定值电阻各一个．
(1) 请你用笔画线代替导线，把图甲所示的实验电路补充完整．
(2) 小明将5 Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________________．
(3) 排除故障后，小明依次完成实验，记录部分数据如表.
① 由1、2、3次实验数据可得出的初步结论是__________________________________．
② 第4次实验时，小明用15 Ω的定值电阻替代20 Ω的定值电阻后，直接读出电流表示数如图乙所示．由此可知：实验中电源电压为_____V.为得到正确数据，小明应将滑动变阻器的滑片调至第3次实验时滑片位置的________侧．
③ 继续完成第5次实验，小明将图甲滑动变阻器的滑片移至最右端时，依然无法达到实验要求．仔细分析后，小明发现只需将电源电压减小________V即可．
18. (8分)在测量电阻的实验中：
第18题
(1) 小华设计的测量电路如图甲所示，待测电阻Rx约为10 Ω.
① 在开关闭合前，滑动变阻器的滑片应置于最________端．
② 导线A、B、C、D中有一根连接错误，这根导线是________．
③ 改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零且保持不变，而电流表示数始终为零，已知导线及各处连接完好，则电路中________出现了________故障．
(2) 小清设计的测量另一个待测电阻Rx′阻值的电路如图乙所示．
① 他的测量步骤如下．
第1步：将Rx′接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图丙所示，示数为____V；断开开关S，移走Rx′.
第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位置不变，调节电阻箱使电压表的示数仍如图丙所示，此时电阻箱接入电路中阻值R＝48 Ω，则小清测得Rx′的阻值为_____Ω.
② 在第2步中，若小清无意中将滑动变阻器的滑片P向右移了少许，则他测得Rx′的阻值将偏________，设滑片P的右移使滑动变阻器接入电路的阻值增大了2 Ω，则小清测得Rx′的值为________Ω.
19. (12分)某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路．如图甲所示，电源电压不变，定值电阻R＝20 Ω，R1是热敏电阻，其阻值随温度变化的图像如图乙所示，闭合开关S后，则：
(1) 当环境温度为20 ℃时，电压表示数为2 V，电源电
压多大？
(2) 如果将R、R1并联在该电路两端，当干路电流为0.5 A时，环境温度是多少？
第20题
20. (12分)如图电路中，电源电压不变，已知R1＝6 Ω，R2＝4 Ω，当S1和S2都闭合时，电流表A1的示数为1 A，电流表A的示数为2.5 A，求：
(1) 电源电压．
(2) 电阻R3的阻值．
(3) 当S1和S2都断开时，电流表A1和电压表V的示数．
实验序号
1
2
3
4
5
电阻R/Ω
5
10
20
15
25
电流I/A
0.4
0.2
0.1
