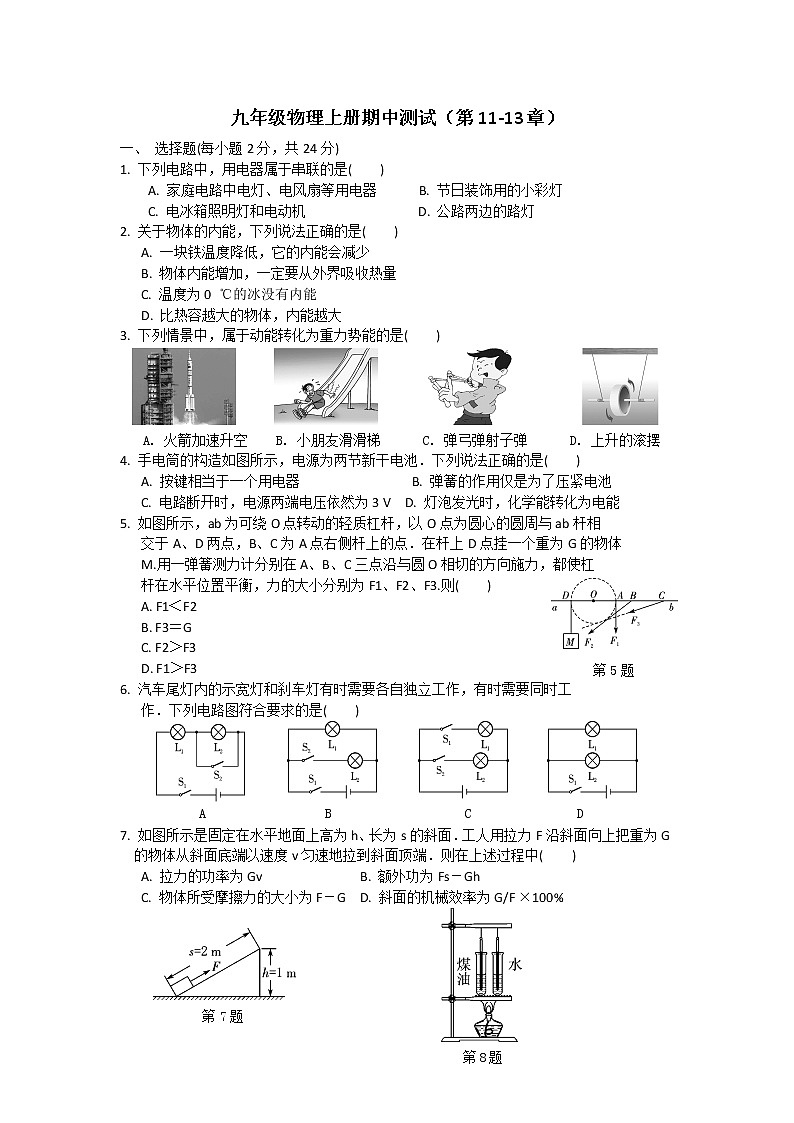

苏科版九年级物理上册期中测试（第11-13章）

这是一份苏科版九年级物理上册期中测试（第11-13章），共7页。试卷主要包含了 选择题， 填空题， 解答题等内容，欢迎下载使用。
1. 下列电路中，用电器属于串联的是( )
A. 家庭电路中电灯、电风扇等用电器 B. 节日装饰用的小彩灯
C. 电冰箱照明灯和电动机 D. 公路两边的路灯
2. 关于物体的内能，下列说法正确的是( )
A. 一块铁温度降低，它的内能会减少
B. 物体内能增加，一定要从外界吸收热量
C. 温度为0 ℃的冰没有内能
D. 比热容越大的物体，内能越大
3. 下列情景中，属于动能转化为重力势能的是( )
A. 火箭加速升空 B. 小朋友滑滑梯 C. 弹弓弹射子弹 D. 上升的滚摆
4. 手电筒的构造如图所示，电源为两节新干电池．下列说法正确的是( )
A. 按键相当于一个用电器 B. 弹簧的作用仅是为了压紧电池
C. 电路断开时，电源两端电压依然为3 V D. 灯泡发光时，化学能转化为电能
5. 如图所示，ab为可绕O点转动的轻质杠杆，以O点为圆心的圆周与ab杆相
交于A、D两点，B、C为A点右侧杆上的点．在杆上D点挂一个重为G的物体
M.用一弹簧测力计分别在A、B、C三点沿与圆O相切的方向施力，都使杠
第5题
杆在水平位置平衡，力的大小分别为F1、F2、F3.则( )
F1＜F2
B. F3＝G
C. F2＞F3
D. F1＞F3
6. 汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工
作．下列电路图符合要求的是( )
A B C D
7. 如图所示是固定在水平地面上高为h、长为s的斜面．工人用拉力F沿斜面向上把重为G的物体从斜面底端以速度v匀速地拉到斜面顶端．则在上述过程中( )
A. 拉力的功率为Gv B. 额外功为Fs－Gh
C. 物体所受摩擦力的大小为F－G D. 斜面的机械效率为G/F ×100%
第7题
第8题

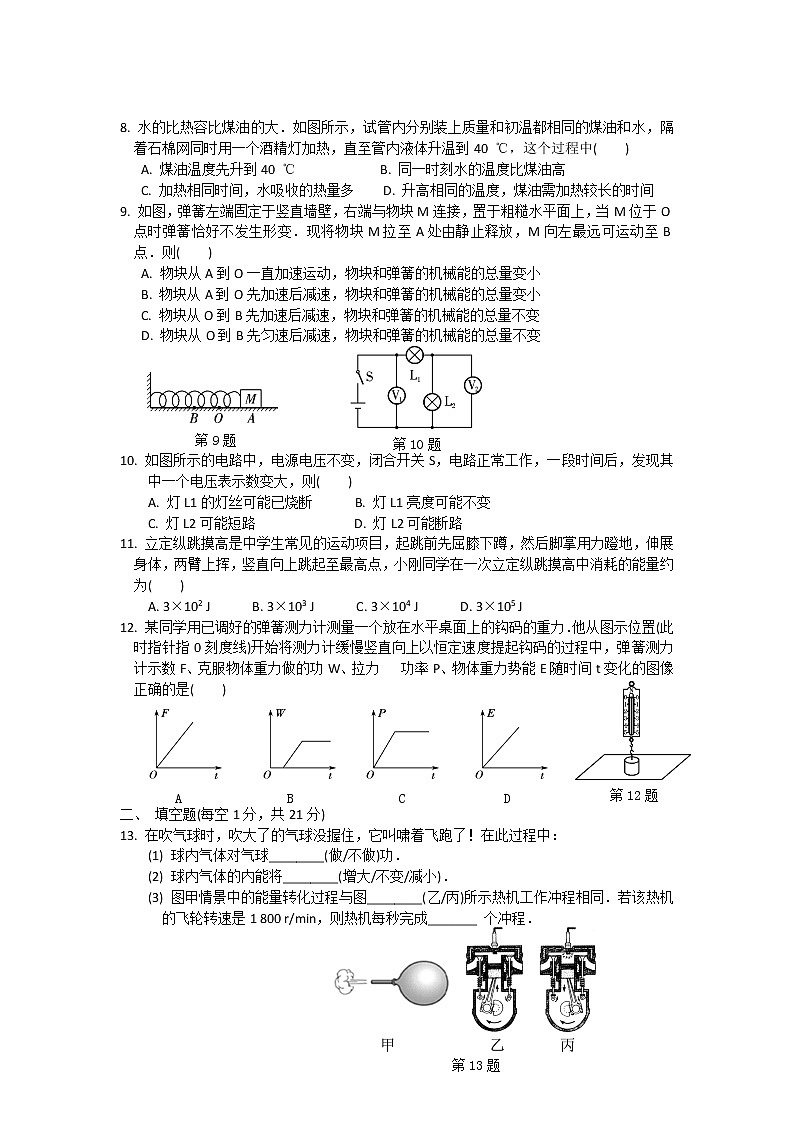

8. 水的比热容比煤油的大．如图所示，试管内分别装上质量和初温都相同的煤油和水，隔着石棉网同时用一个酒精灯加热，直至管内液体升温到40 ℃，这个过程中( )
A. 煤油温度先升到40 ℃ B. 同一时刻水的温度比煤油高
C. 加热相同时间，水吸收的热量多 D. 升高相同的温度，煤油需加热较长的时间
9. 如图，弹簧左端固定于竖直墙壁，右端与物块M连接，置于粗糙水平面上，当M位于O点时弹簧恰好不发生形变．现将物块M拉至A处由静止释放，M向左最远可运动至B点．则( )
A. 物块从A到O一直加速运动，物块和弹簧的机械能的总量变小
B. 物块从A到O先加速后减速，物块和弹簧的机械能的总量变小
C. 物块从O到B先加速后减速，物块和弹簧的机械能的总量不变
第10题
D. 物块从O到B先匀速后减速，物块和弹簧的机械能的总量不变
第9题
10. 如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则( )
A. 灯L1的灯丝可能已烧断 B. 灯L1亮度可能不变
C. 灯L2可能短路 D. 灯L2可能断路
11. 立定纵跳摸高是中学生常见的运动项目，起跳前先屈膝下蹲，然后脚掌用力蹬地，伸展身体，两臂上挥，竖直向上跳起至最高点，小刚同学在一次立定纵跳摸高中消耗的能量约为( )
A. 3×102 J B. 3×103 J C. 3×104 J D. 3×105 J
第12题
12. 某同学用已调好的弹簧测力计测量一个放在水平桌面上的钩码的重力．他从图示位置(此时指针指0刻度线)开始将测力计缓慢竖直向上以恒定速度提起钩码的过程中，弹簧测力计示数F、克服物体重力做的功W、拉力 功率P、物体重力势能E随时间t变化的图像正确的是( )
A B C D
二、 填空题(每空1分，共21分)
13. 在吹气球时，吹大了的气球没握住，它叫啸着飞跑了！在此过程中：
(1) 球内气体对气球________(做/不做)功．
(2) 球内气体的内能将________(增大/不变/减小)．
第13题
(3) 图甲情景中的能量转化过程与图________(乙/丙)所示热机工作冲程相同．若该热机的飞轮转速是1 800 r/min，则热机每秒完成_______ 个冲程．

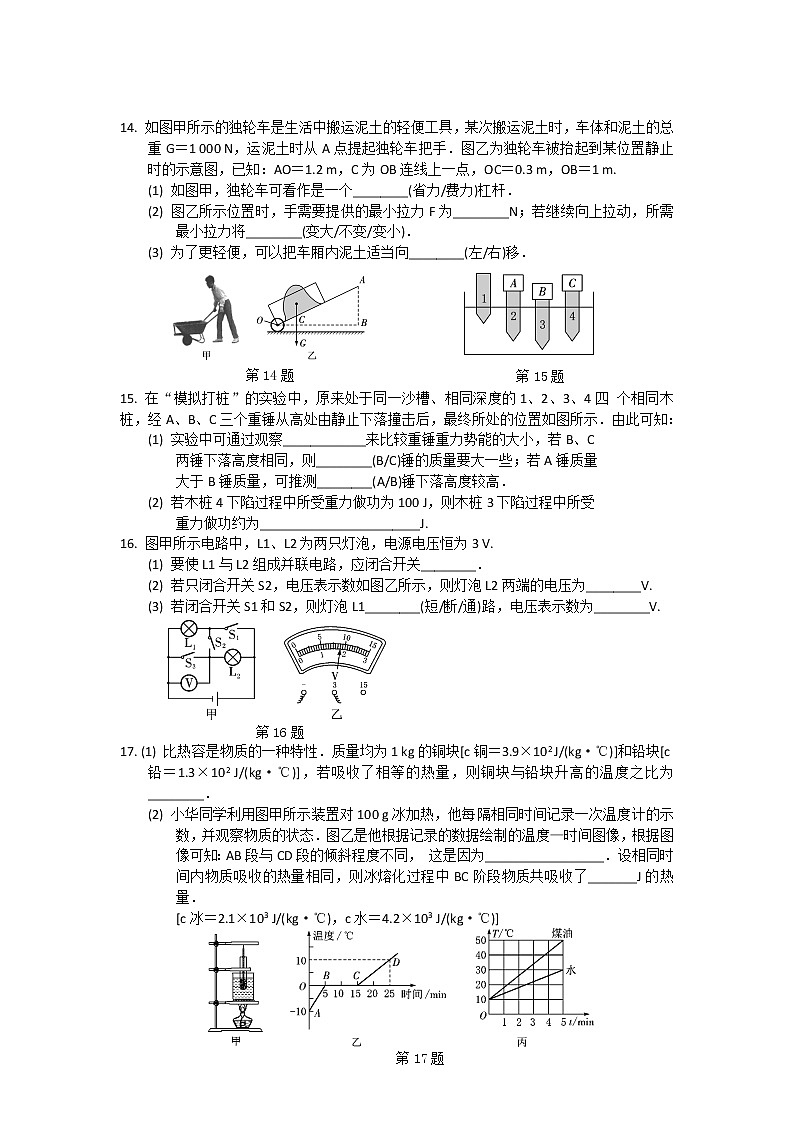

14. 如图甲所示的独轮车是生活中搬运泥土的轻便工具，某次搬运泥土时，车体和泥土的总重G＝1 000 N，运泥土时从A点提起独轮车把手．图乙为独轮车被抬起到某位置静止时的示意图，已知：AO＝1.2 m，C为OB连线上一点，OC＝0.3 m，OB＝1 m.
(1) 如图甲，独轮车可看作是一个________(省力/费力)杠杆．
(2) 图乙所示位置时，手需要提供的最小拉力F为________N；若继续向上拉动，所需最小拉力将________(变大/不变/变小)．
(3) 为了更轻便，可以把车厢内泥土适当向________(左/右)移．
第15题
第14题
15. 在“模拟打桩”的实验中，原来处于同一沙槽、相同深度的1、2、3、4四 个相同木桩，经A、B、C三个重锤从高处由静止下落撞击后，最终所处的位置如图所示．由此可知：
(1) 实验中可通过观察____________来比较重锤重力势能的大小，若B、C
两锤下落高度相同，则________(B/C)锤的质量要大一些；若A锤质量
大于B锤质量，可推测________(A/B)锤下落高度较高．
(2) 若木桩4下陷过程中所受重力做功为100 J，则木桩3下陷过程中所受
重力做功约为_______________________J.
16. 图甲所示电路中，L1、L2为两只灯泡，电源电压恒为3 V.
(1) 要使L1与L2组成并联电路，应闭合开关________．
(2) 若只闭合开关S2，电压表示数如图乙所示，则灯泡L2两端的电压为________V.
(3) 若闭合开关S1和S2，则灯泡L1________(短/断/通)路，电压表示数为________V.
第16题
17. (1) 比热容是物质的一种特性．质量均为1 kg的铜块[c铜＝3.9×102 J/(kg·℃)]和铅块[c铅＝1.3×102 J/(kg·℃)]，若吸收了相等的热量，则铜块与铅块升高的温度之比为________．
(2) 小华同学利用图甲所示装置对100 g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度—时间图像，根据图像可知：AB段与CD段的倾斜程度不同， 这是因为_________________．设相同时间内物质吸收的热量相同，则冰熔化过程中BC阶段物质共吸收了_______J的热量．
[c冰＝2.1×103 J/(kg·℃)，c水＝4.2×103 J/(kg·℃)]
第17题
(3) 在“比较不同物质吸热能力”的实验中，在两个完全相同的烧杯中分别装入质量、初温都相同的水和煤油．由图像丙可得煤油的比热容为________J/(kg·℃)．
(4) A、B两物体质量相等，温度均为20 ℃.甲、乙两杯水质量相等，温度均为60 ℃.现将A放入甲杯，B放入乙杯，热平衡后甲杯水温降低了10 ℃，乙杯水温降低了5 ℃，不考虑热量的损耗，则A、B两物体的比热容之比为________．
三、 解答题(共55分)
18. (6分)按照题目要求作图．
(1) 如图甲所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体．请找一个动力作用点，并画出使杠杆在图示位置静止时最小力F的示意图及其力臂．
第18题
(2) 如图乙，箭头所指的方向表示电路接通时的电流方向，请在图中的两个空缺的位置分别补画电池和电动机的符号，使之成为一个完整的电路，要求开关闭合时两个用电器均能工作且开关S1是总开关．
(3) 如图丙所示是小羽同学做“用电流表测电流”实验的电路，请用笔画线代替导线将电路连接完整，使灯L1和L2并联，开关控制两盏灯，电流表测量通过灯L1的电流．
19. (9分)某物理兴趣小组的同学，用煤炉给水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线．若在6 min内完全燃烧了2 kg的煤，水的比热容为，煤的热值约为3×107 J/kg.求：
(1) 煤完全燃烧产生的热量．
(2) 若煤炉的效率为4.2%，经过6 min加热，水所吸收的热量．
(3) 加热的水的质量．
第20题
20. (9分)如图所示，通过滑轮组将深井中的物体匀速拉至井口．已知井深100 m，物体重5.0×103 N，拉绳子的力F为2.0×103 N．不计绳重和摩擦．求：
(1) 有用功．
(2) 动滑轮的重．
(3) 滑轮组的机械效率．
21. (10分)为了探究并联电路的电流规律，小明选用规格不同的灯泡L1、L2和两节新的干电池，设计了如图甲所示的电路进行实验．
第21题
(1) 请根据图甲所示的电路，在图乙中用笔画线代替导线将实物图连接完整．
(2) 连接电路时，开关应处于________状态．若小明不小心将电压表当作电流表接入图乙所示电路中，则他会发现电压表的示数约为 _____V，灯泡________(L1/L1和L2/L2)能发光．
(3) 修正电路后，小明选择合适的量程依次测出了L1、L2支路和干路上的电流分别为I1、I2和I，根据这三次的测量结果，得出了并联电路中干路电流等于各支路电流之和的结论．若实验中测量图甲中a、b两处电流时指针位置均如图丙所示，则通过L1的电流为________A.
(4) 为了验证结论的普遍性，小明用灯泡L3替换L2接入电路中，他发现灯泡L3所在支路电流变大，则L1支路电流________(变大/不变/变小)．
(5) 实验过程中，细心的小明还观察到电流大的支路中灯泡更亮些．于是他有如下推断：任何电路中，灯泡亮度取决于通过灯泡的电流，电流相等，亮度相同，电流不同，亮度不同．你认为小明的判断是________(正确/错误)的；请你在不增加其他器材的情况下，设计一个简要的实验方案并阐述理由．
答：_____________________________________________________________.
22. (11分)小明同学骑自行车上学途中，要经过一段上坡路．他思考：物体以相同初速度冲上斜坡后运动的最大距离可能跟哪些因素有关呢？他和小华思考后提出以下猜想：
第22题
猜想一：可能与斜坡的粗糙程度有关．
猜想二：可能与物体的质量大小有关．
猜想三：可能与斜坡的倾角大小有关．
他们将与水平面平滑连接的长木板以角度θ(可改变)倾斜固定，并找来质量不同的小木块若干、较光滑的斜面M(物块在斜面M上滑动时可忽略物块所受的摩擦力)和轻弹簧P等实验器材进行探究．
(1) 他们上网查找资料得知：初速度相同的汽车关闭发动机后在路面滑行时，路面越粗糙，汽车滑行的距离越短．由此他们思考认为猜想一是_______ (正确/错误)的．
(2) 为了验证猜想二，小明在老师的帮助下一起设计了如图甲所示的装置．实验时将质量________的小木块从斜面M的________高度自由滑下，就可以使木块以________的初始速度滑上长木板，通过比较木块冲上长木板的最大距离就可以验证猜想二．(相同/不同)小华设计了如图乙所示的装置进行实验，他认为只要让不同质量的小木块分别将同一弹簧压缩到相同程度后自由释放，也可以验证猜想二．老师告诉小华这一设计方案是不可行的，理由是_________________________________________________．
(3) 他们保持长木板的粗糙程度和木块的初速度相同，分别改变木块的质量m和长木板的倾角θ，测得木块冲上长木板后运动的最大距离x，实验数据记录如下表.分析数据可知：
① 最大距离x与质量m________(有关/无关)；
② 最大距离x随长木板倾角θ变化的关系是：θ角增大时，____________________．
23. (10分)阅读短文，回答问题．
燃气热水器
燃气热水器是一种方便、快捷且不受天气影响的洗浴设备．
第23题
图甲为某款燃气热水器结构和工作原理示意图．使用热水器时，先通电，绿色指示灯亮，再打开冷水阀和燃气管上的燃气阀．之后打开热水阀时，电子点火器点火，燃气在燃烧器内燃烧，产生1 700 ℃的高温烟气，此时红色指示灯亮，同时风机工作，高温烟气上升，流经热交换器，将从A点处流入热交换器的冷水加热，产生的热水从B点处源源不断流出热交换器，低温烟气从排烟管排出．关闭热水阀时，热水器停止加热．研究发现：热交换器中，烟气与水之间单位时间传递的热量随交换器内水管表面积的增大而增大；烟气具有的内能E随烟气温度t变化的关系如图乙所示．
该燃气热水器的技术参数如表，其中“热水产出率”的含义是：每分钟使水温升高25 ℃时的出水体积；“额定耗气量”的含义是：热水器正常工作1 h消耗的燃气体积．
(1) 两个指示灯是二极管灯泡，该灯泡由________(导体/半导体/超导体)材 料制作，它们应________联在电路中．
(2) 下列措施中能提高热水器加热效率的是________．
A. 采用热值更高的燃料 B. 提高进水口冷水的初温
C. 加长热交换器中水管长度 D. 使水管中的进水量减小
(3) 热水器中由家庭电路直接供电，工作时两端电压为________V；若热水器热水产出率为12 L/min时，设A、B两点的高度差为0.3 m，则水在热交换器A、B两点间运行时克服重力做功的功率为________W．(g取10 N/kg)
(4) 该热水器正常工作时的加热效率为________；某次洗浴，设定热水管出水温度为45 ℃，热水器正常工作用时15 min.若该过程燃气完全燃烧，放出的热量为______J；测得冷水管进水温度为15 ℃，则上述过程热水器的出水流量为______L/min.[c水＝4.2×103 J/(kg·℃)]
(5) 在(4)中，已知烟气通过热交换器经历的时间为1.2 min，该过程中烟气只和水发生热传递，那么该热水器风机排出低温烟气的温度为______℃.
m/kg
1.2
1.0
0.5
0.3
θ/度
10
20
30
30
40
45
45
50
55
55
60
65
x/m
1.76
1.57
1.45
1.45
1.38
1.37
1.37
1.36
1.37
1.37
1.39
1.42
适用燃气
天然气
热 值
3×107 J/m3
额定耗气量
3.6 m3/h
热水产出率
12 L/min
