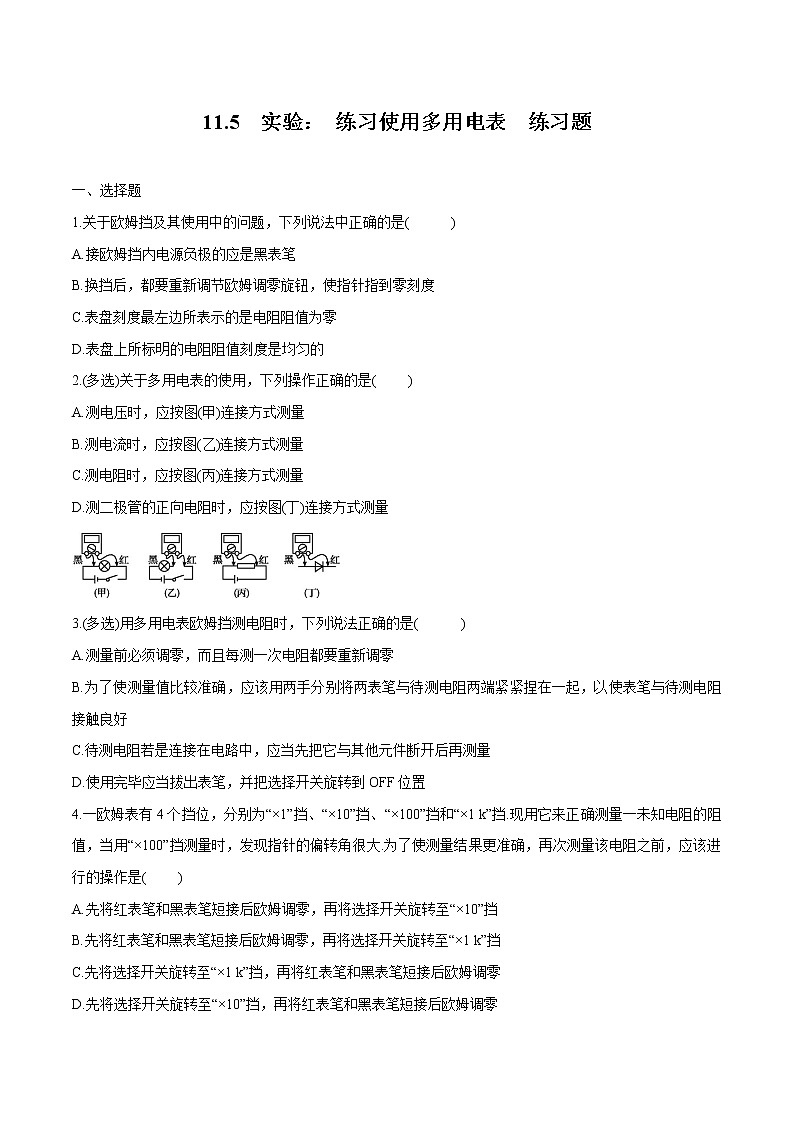

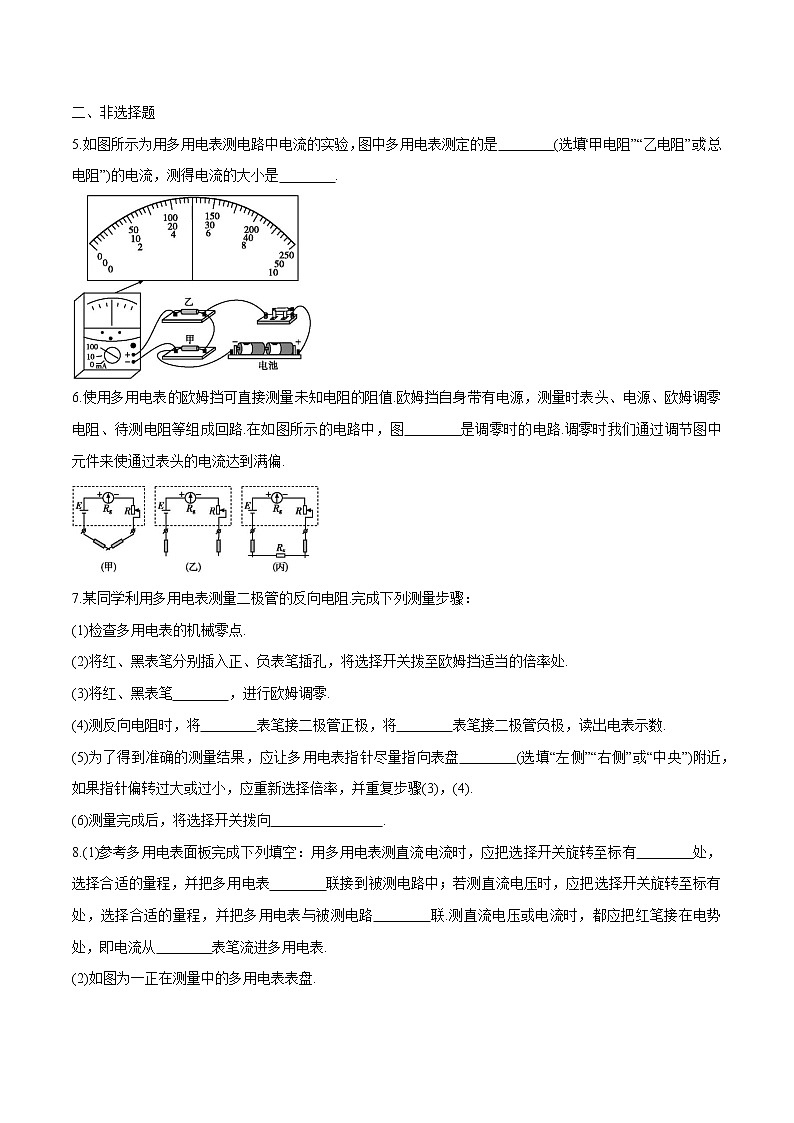

11.5　实验： 练习使用多用电表　练习题一、选择题1.关于欧姆挡及其使用中的问题，下列说法中正确的是(　  　)A.接欧姆挡内电源负极的应是黑表笔B.换挡后，都要重新调节欧姆调零旋钮，使指针指到零刻度C.表盘刻度最左边所表示的是电阻阻值为零D.表盘上所标明的电阻阻值刻度是均匀的2.(多选)关于多用电表的使用，下列操作正确的是(　 　)A.测电压时，应按图(甲)连接方式测量B.测电流时，应按图(乙)连接方式测量C.测电阻时，应按图(丙)连接方式测量D.测二极管的正向电阻时，应按图(丁)连接方式测量3.(多选)用多用电表欧姆挡测电阻时，下列说法正确的是(　  　)A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，应当先把它与其他元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋转到OFF位置4.一欧姆表有4个挡位，分别为“×1”挡、“×10”挡、“×100”挡和“×1 k”挡.现用它来正确测量一未知电阻的阻值，当用“×100”挡测量时，发现指针的偏转角很大.为了使测量结果更准确，再次测量该电阻之前，应该进行的操作是(　 　)A.先将红表笔和黑表笔短接后欧姆调零，再将选择开关旋转至“×10”挡B.先将红表笔和黑表笔短接后欧姆调零，再将选择开关旋转至“×1 k”挡C.先将选择开关旋转至“×1 k”挡，再将红表笔和黑表笔短接后欧姆调零D.先将选择开关旋转至“×10”挡，再将红表笔和黑表笔短接后欧姆调零二、非选择题5.如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是　　　　(选填“甲电阻”“乙电阻”或“总电阻”)的电流，测得电流的大小是　　　　. 6.使用多用电表的欧姆挡可直接测量未知电阻的阻值.欧姆挡自身带有电源，测量时表头、电源、欧姆调零电阻、待测电阻等组成回路.在如图所示的电路中，图　　　　是调零时的电路.调零时我们通过调节图中　　　　元件来使通过表头的电流达到满偏. 7.某同学利用多用电表测量二极管的反向电阻.完成下列测量步骤：(1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至欧姆挡适当的倍率处.(3)将红、黑表笔　　　　，进行欧姆调零. (4)测反向电阻时，将　　　　表笔接二极管正极，将　　　　表笔接二极管负极，读出电表示数. (5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘　　　　(选填“左侧”“右侧”或“中央”)附近，如果指针偏转过大或过小，应重新选择倍率，并重复步骤(3)，(4). (6)测量完成后，将选择开关拨向　　　　　　　　. 8.(1)参考多用电表面板完成下列填空：用多用电表测直流电流时，应把选择开关旋转至标有　　　　处，选择合适的量程，并把多用电表　　　　联接到被测电路中；若测直流电压时，应把选择开关旋转至标有　　　　处，选择合适的量程，并把多用电表与被测电路　　　　联.测直流电压或电流时，都应把红笔接在电势　　　　处，即电流从　　　　表笔流进多用电表. (2)如图为一正在测量中的多用电表表盘.①如果是用“×10”挡测量电阻，则读数为　　　　 Ω. ②如果是用直流10 mA挡测量电流，则读数为　　　　 mA. ③如果是用直流5 V 挡测量电压，则读数为　　　　 V.9.(1)如图所示是某同学用多用电表欧姆挡测量一个电阻阻值时的示数和挡位情况，则这个电阻的阻值约为　　　　Ω.为了测量得更精确些，该同学进行了第二次测量，请选择下面列出的有关步骤，并按先后顺序写出：　　　　. A.将两表笔短接，欧姆调零B.将两表笔分别跟被测电阻两端接触，观察指针位置，记下电阻值C.将多用电表上的旋钮旋至“×10”挡D.将多用电表上的旋钮旋至“×1 k”挡(2)如果图是该同学用直流5 mA挡测量的电流，则电流为　　　　mA. 10.使用多用电表的欧姆挡，可以较方便地测量电阻的阻值.(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮.把你认为正确步骤前的字母按合理的顺序填写在下面的横线上.A.旋转S使其尖端对准欧姆挡“×1 k”B.将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔C.旋转S使其尖端对准欧姆挡“×100”D.将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔E.旋转S使其尖端对准OFF位置，并拔出两表笔.正确的步骤为　　　　　　　　　　. (2)如图所示指针位置，此被测电阻的阻值约为　　　　 Ω. (3)下列关于用多用电表欧姆挡测电阻的说法正确的是　　　. A.测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B.测量定值电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C.测量电路中的某个电阻时，应把该电阻与电路断开D.测量阻值不同的电阻时，都必须重新调零11.一同学在某次实验中，通过导线把完好的电流表、滑动变阻器、电阻Rx及三节干电池连成如图(甲)所示的电路.他共用了5根导线，分别为导线ab，cd，ef，gh和ij，由于混进了一根内部断开的导线，当合上开关S后，无论怎样移动滑动变阻器的滑片，电流表读数均为零.(1)若用多用电表的直流电压挡进行检查，合上开关S，那么选择开关最好置于　　　　挡.A.1 V   B.5 V  C.25 V  D.250 V(2)接下来在测量gh间的直流电压时，红表笔应接　　　端.若测试结果如图(乙)所示，则gh间直流电压是　　　　 V，其他四根导线两端的电压测量值为零，可以断定导线　　　　内部断开.(3)若改用多用电表的欧姆挡进行检查，请写出操作步骤：          　　　　　　　　　　　　.      参考答案BBDCDD乙电阻 50mA（甲）  R(3)短接　(4)红　黑　(5)中央　(6)OFF位置(1)mA　串　V　并　高　红　(2)①60　②7.2  ③3.609. 解析：(1)选用欧姆挡倍率为“×100”挡时，待测电阻的阻值约为2×100 Ω=200 Ω.选择欧姆挡倍率时应使指针落在刻度盘的中间区域，以减小读数误差，所以测该电阻时欧姆挡倍率应选“×10”挡；换挡之后应进行欧姆调零，之后再进行测量，故先后顺序为CAB.(2)可先将50 mA的量程换算成5 mA的量程，再进行读数，得电流为4.55 mA.答案：(1)200　CAB　(2)4.5510. 解析：(1)测量几十千欧的电阻Rx，使用前应选择“×1 k”挡位，然后进行欧姆调零，再进行测量，使用完毕应将选择开关置于OFF位置，拔出表笔.故正确的步骤为ADBE.(2)欧姆挡的示数乘以相应挡位的倍率即待测电阻的阻值30 kΩ，即30 000 Ω.(3)用欧姆挡测量电阻时，当指针偏角较大时，表明指针示数较小，应换较小的挡位，反之应换较大的挡位，故A正确；用多用电表欧姆挡时，红、黑表笔插在哪个插孔并不影响定值电阻的测量结果，故B错误；用多用电表欧姆挡，只能利用其内部电源测量电阻值，因此应把该电阻与电路断开，故C正确；用多用电表欧姆挡测电阻时，只需在换挡时重新欧姆调零，故D错误.答案：(1)ADBE　(2)30 000　(3)AC11. 解析：(1)因三节干电池提供的电压约为4.5 V，则选择开关最好置于5 V挡，B正确.(2)多用电表中要求电流由红表笔流入，则红表笔接g端；图(乙)的示数为4.50 V，电压表有示数，可知电压表与gh以外的电路是通路，则导线gh内部断开.(3)用多用电表欧姆挡检查电路故障的步骤：①选择“×1”挡并进行欧姆调零；②断开开关；③依次测量每段导线的电阻；④指针无偏转的为断开的导线.答案：(1)B　(2)g　4.50　gh　(3)见解析
