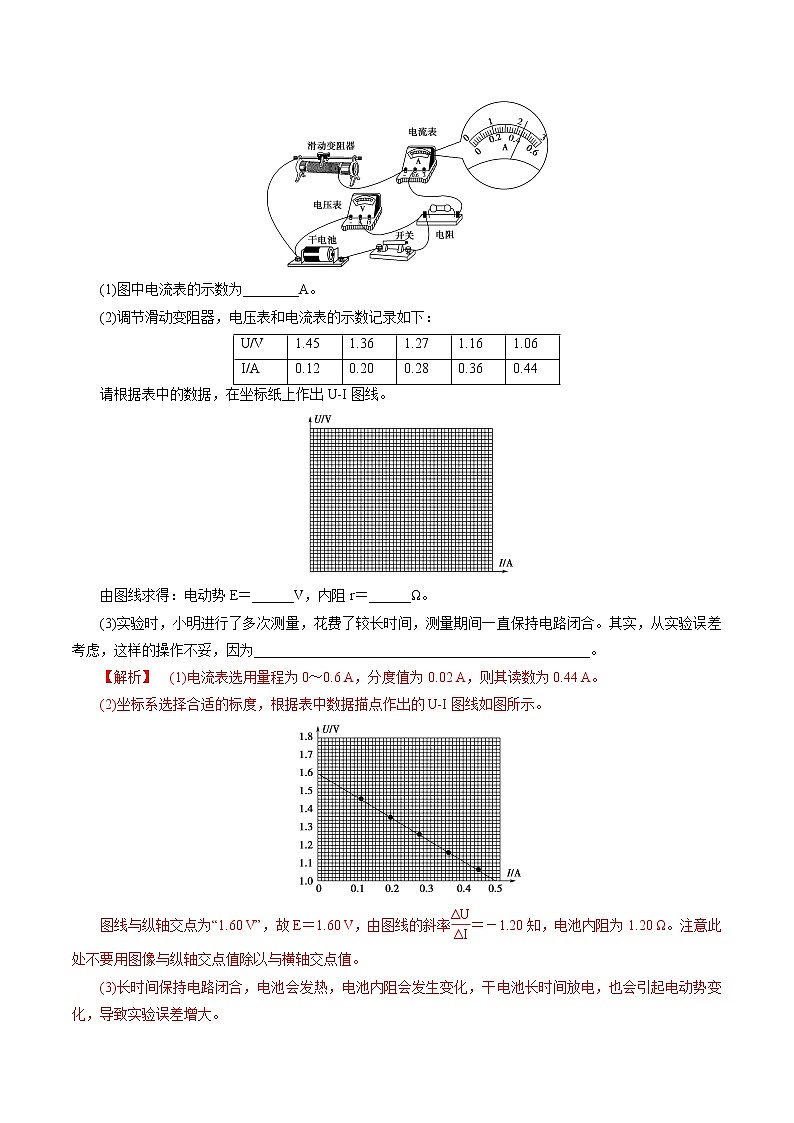

12.3  实验：电池电动势和内阻的测量【例1】　为了测量一节干电池的电动势和内阻，某同学采用了伏安法，现备有下列器材：A．被测干电池一节；B．电流表1：量程0～0.6 A，内阻r＝0.3 Ω；C．电流表2：量程0～0.6 A，内阻约为0.1 Ω；D．电压表1：量程0～3 V，内阻未知；E．电压表2：量程0～15 V，内阻未知；F．滑动变阻器1：0～10 Ω，2 A；   G．滑动变阻器2：0～100 Ω，1 A；H．开关、导线若干。 利用伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差。在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻。（1）在上述器材中请选择适当的器材：________。(填写选项前的字母)（2）实验电路图应选择图中的________(选填“甲”或“乙”)。甲　　　　　乙　　　　　　丙（3）根据实验中电流表和电压表的示数得到了如图丙所示的U­I图像，则干电池的电动势E＝________V，内电阻r＝________Ω。【解析】　(1)选择适当的器材：A被测干电池一节必须选择；电流表1的内阻是已知的，故选B；电压表选择量程0～3 V的D；滑动变阻器选择阻值较小的“0～10 Ω，2 A”的F；H.开关、导线若干必须选择。故选ABDFH。(2)因电流表的内阻已知，故实验电路图应选择图甲。(3)根据图丙所示的U­I图像，可知干电池的电动势E＝1.5 V，内电阻r′＝|k|－r＝ Ω－0.3 Ω＝0.7 Ω。【答案】(1)ABDFH　(2)甲　(3)1.5　0.7【例2】小明利用如图所示的实验装置测量一干电池的电动势和内阻。(1)图中电流表的示数为________A。(2)调节滑动变阻器，电压表和电流表的示数记录如下：U/V1.451.361.271.161.06I/A0.120.200.280.360.44请根据表中的数据，在坐标纸上作出U­I图线。由图线求得：电动势E＝______V，内阻r＝______Ω。(3)实验时，小明进行了多次测量，花费了较长时间，测量期间一直保持电路闭合。其实，从实验误差考虑，这样的操作不妥，因为________________________________________________。【解析】　(1)电流表选用量程为0～0.6 A，分度值为0.02 A，则其读数为0.44 A。(2)坐标系选择合适的标度，根据表中数据描点作出的U­I图线如图所示。图线与纵轴交点为“1.60 V”，故E＝1.60 V，由图线的斜率＝－1.20知，电池内阻为1.20 Ω。注意此处不要用图像与纵轴交点值除以与横轴交点值。(3)长时间保持电路闭合，电池会发热，电池内阻会发生变化，干电池长时间放电，也会引起电动势变化，导致实验误差增大。【答案】　(1)0.44　(2)U­I图线见解析　1.60(1.59～1.62均可)　1.20(1.18～1.24均可)　(3)干电池长时间使用后，电动势和内阻会发生变化，导致实验误差增大【例3】　有一特殊电池，它的电动势约为9 V，内阻约为40 Ω，已知该电池允许输出的最大电流为50 mA。为了测定这个电池的电动势和内阻，某同学利用如图甲所示电路进行实验，图中电流表的内阻RA＝5 Ω，R为电阻箱，阻值范围为0～999.9 Ω，R0为定值电阻，对电源起保护作用。甲　　　　　　　　　　　乙(1)本实验中的R0应选________(填字母)。A．10 Ω　　 B．50 ΩC 150 Ω D．500 Ω(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了如图乙所示的图线，则根据图线可求得该电池的电动势E＝________V，内阻r＝________Ω。【解析】　(1)当电阻箱接入电路的阻值为0时，电路中的电流不能超过50 mA，即电路中电阻的最小值约为180 Ω，除去电源内阻、图中电流表的内阻，可知C选项最为合适。(2)由U外＝E－Ir得I(R0＋R＋RA)＝E－Ir，变形得＝＋结合题图可得E＝10 V，r＝45 Ω。【答案】　(1)C　(2)10　451 画图线时应使多数点落在直线上，并且分布在直线两侧的数据点的个数要大致相等，这样，可使偶然误差得到部分抵消，从而提高精确度。2 干电池内阻较小时U的变化较小，坐标图中数据点将呈现如图甲所示的状况，下面大面积空间得不到利用，为此可使纵轴坐标不从零开始，如图乙所示，把坐标的比例放大，可使结果的误差减小。此时图线横截距不表示短路电流，计算内阻要在直线上任取两个相距较远的点，用r＝计算出电池的内阻r。甲　　　　　　　　　　乙3 用安阻法时，E＝I(R＋r)变形后R＝E－r。可以作出R­图像。图像的斜率为电动势E，纵截距的绝对值为内阻r。4 用伏阻法时，E＝U＋r，变形后可得＝·＋，作出－图像，图像的斜率为，纵截距为。1．下列给出多种用伏安法测电池的电动势和内电阻的数据，处理方法既能减小偶然误差，又直观、简便的方法是(　　)A．测出两组I、U的数据，代入方程组E＝U1＋I1r和E＝U2＋I2r，求出E和rB．多测几组I、U的数据，求出几组E、r，最后分别求出其平均值C．测出多组I、U的数据，画出U­I图像，再根据图像求出E、rD．多测几组I、U的数据，分别求出I和U的平均值，用电压表测出断路时的路端电压即为电动势E，再用闭合电路的欧姆定律求出电池内电阻r【解析】C　A中只测量两组数据求出E、r，偶然误差较大；B中计算E、r平均值虽然能减小误差，但太繁琐；D中分别求I、U的平均值是错误的做法；C中方法直观、简便，C正确。2．如图所示，是甲、乙、丙三位同学设计的测量电池的电动势和内电阻的电路；电路中R1、R2为已知阻值的电阻，下列说法正确的是(　　)甲　　　　　乙　　　　　　丙A．只有甲同学设计的电路能测出电池的电动势和内电阻B．只有乙同学设计的电路能测出电池的电动势和内电阻C．只有丙同学设计的电路能测出电池的电动势和内电阻D．三位同学设计的电路都能测出电池的电动势和内电阻【解析】D　图甲中可用E＝I1(r＋R1)、E＝I2(r＋R2)求得电源的电动势和内电阻，图乙中可用E＝U1＋·r、E＝U2＋·r求得电源的电动势和内电阻，而图丙中可用E＝U1＋I1r、E＝U2＋I2r求得电源的电动势和内电阻，故三位同学设计的电路都能测出电源的电动势和内电阻，D正确。3．在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路。甲　　　　　　乙(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来。(2)在图乙所示的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________(选填“A”或“B”)端。(3)如图所示是根据实验数据作出的U­I图像，由图可知，电源的电动势E＝________V，内阻r＝________Ω。【解析】　(1)电路连接如图。(2)闭合开关前，滑动变阻器接入电路中的阻值应该最大，故滑片应置于B端。(3)由图像可知，电源电动势为1.5 V，内阻r＝ Ω＝1.0 Ω。【答案】　(1)见解析图　(2)B　(3)1.5　1.04．某研究性学习小组利用图甲所示的电路测量某电池的电动势E和内阻r。由于该电池的内阻r较小，因此在电路中接入了一阻值为2.00 Ω的定值电阻R0。甲　　　　　　　　　　　　乙(1)按照图甲所示的电路图，将图乙所示的实物连接成实验电路。(2)闭合开关S，调整电阻箱的阻值，读出电压表相应的示数，并计算出通过电阻箱的电流数值如表所示，在图丙所示的坐标纸中作出U­I图线。R/Ω40.0012.008.006.00U/V1.901.661.571.43I/A0.0480.1380.1960.238丙(3)根据图线得到E＝________V，r＝________Ω。【解析】　(1)根据电路图连接实物电路图如图所示：(2)根据表中实验数据在坐标系内描出对应点，然后作出图像如图所示：(3)由图示电源U­I图像可知，图像与电压轴的交点坐标值为2.0 V，则电源电动势E＝2.0 V；图像斜率的绝对值等于电源内阻与保护电阻阻值之和，则k＝r＋R0＝＝ Ω＝2.4 Ω，电源的内阻r＝k－R0＝2.4 Ω－2.0 Ω＝0.4 Ω。【答案】　(1)实物图见解析　(2)U­I图线见解析(3)2.0　0.45．在用电压表和电流表测电池的电动势和内阻的实验中，所用电压表和电流表的内阻分别为1 kΩ和0.1 Ω，如图所示为实验原理图及所需器件图。(1)在图中画出连线，将器件按原理图连接成实验电路。(2)一位同学记录的6组数据见下表，试根据这些数据在表格中画出U­I图像，根据图像读出电池的电动势E＝________V，求出电池内阻r＝________Ω。I/A0.120.200.310.320.500.57U/V1.371.321.241.181.101.05(3)若不作出图线，只选用其中两组U和I的数据，用公式E＝U＋Ir列方程求E和r，这样做可能得出误差很大的结果，其中选用第________组和第________组的数据，求得E和r误差最大。【解析】　(1)按照实验原理图将实物图连接起来，如图甲所示。甲　　　　　　 　　　乙(2)根据U、I数据，在方格纸U­I坐标上找点描迹。如图乙所示，然后将直线延长，交U轴于U1＝1.46 V，此即为电源电动势；交I轴于I＝0.65 A，注意此时U2＝1.00 V，由闭合电路的欧姆定律得I＝，则r＝＝ Ω≈0.71 Ω。(3)由图线可以看出第4组数据点偏离直线最远，若取第3组和第4组数据列方程组求E和r，相当于过图中3和4两点作一直线求E和r，而此直线与所画的直线偏离最大，所以选用第3组和第4组数据求得的E和r误差最大。【答案】　(1)见解析　(2)1.46　0.71　(3)3　46．某同学通过查找资料自己动手制作了一个水果电池(电动势约为4.5 V，内阻约为1.5 Ω)，现要测量这个电池的电动势E和内阻r，他从实验室借到一个开关、一个滑动变阻器(最大阻值为12 Ω)，一只电压表(量程为3 V，内阻约为15 kΩ)，一只电流表(量程为0.6 A，内阻约为2 Ω)，一个定值电阻R0＝5 Ω和若干导线。甲　　　　　　　　　　　　乙(1)该同学利用上述器材设计了如图甲所示的实验电路，开关闭合前滑动变阻器接入电路的阻值应调到________(选填“最大”或“最小”)。(2)断开开关S，调节滑动变阻器的阻值，再闭合开关S，读取并记录电压表的示数及电流表的示数。改变滑动变阻器滑片的位置，多次重复上述操作，可得到多组电压值U及电流值I，并以U为纵坐标，以I为横坐标，画出U­I的关系图线(该图线为一直线)，如图乙所示。由图线可求得电池组的电动势E＝________V，内阻r＝________Ω。(结果保留两位有效数字)(3)利用该实验电路测出的电动势E测和内阻r测与真实值E真和r真相比，理论上E测________E真，r测________r真(选填“>”“<”或“＝”)。引起该实验系统误差的主要原因是_________________。【解析】　(1)闭合开关之前，为防止电表过载，保证电路的安全，滑动变阻器的滑片应放在电阻的阻值最大处。(2)在图线中，图线与纵轴的交点就是所要测量的电动势，读数为4.4 V；电压为1.0 V时，电流约为0.57 A，内电阻可以使用公式r＋R0＝＝ Ω＝5.96 Ω计算，内电阻r＝0.96 Ω。(3)比较电动势E测和内阻r测与真实值E真和r真之间的关系，就要从电路的结构进行分析：电路中，从电源流出的电流，分别流向电流表支路和电压表支路，故流经电流表支路的电流不是全部的电流，这时，常用的方法是把以上的电路等效成如图的电路，根据公式r＝计算出的结果是等效电源中的r′，r′是R0、r和RV三者的并联电阻，因此r′要小于r＋R0，即内电阻的测量值小于真实值；同样的原因，r分担的电压也会偏小，导致电动势的测量值也偏小。【答案】　(1)最大　(2)4.4　0.96　(3)<　<　电压表的分流7．某同学为了测量某电池的电动势E和内阻r，采用如图甲所示的电路，其中定值电阻R0＝5.0 Ω，电压表V1内阻约5.5 kΩ。实验中，移动滑动变阻器滑片，测出电压表V1和V2的多组U1、U2数据，记录的数据如下表所示。实验次数123456U1/V0.501.001.501.702.002.50U2/V8.457.907.607.136.806.27甲　　　　　　　　　　　乙(1)根据表中的数据，在图乙中画出U2­U1图像。(2)根据(1)中所画图线可得出该电源的电动势E＝________V，内阻r＝________Ω(结果保留两位小数)。(3)为提高实验的精度，下列做法可行的是________。A．适当减小R0可使内阻测量值更接近真实值B．适当增大R0可使内阻测量值更接近真实值C．将纵坐标改为U1＋U2可以使电动势测量值更接近真实值D．将纵坐标改为U1＋U2不能使电动势测量值更接近真实值【解析】　(1)先描点，后连线，舍去偏离连线较远的点，如图所示。(2)由闭合电路的欧姆定律得E＝U1＋U2＋r，则U2＝E－U1，由U2－U1图像纵轴截距等于电源电动势，可得E＝9.00 V，由图像斜率大小k＝，解得内阻r＝0.36 Ω。(3)适当减小R0，可减小电压表V1内阻的影响，可使电源内阻的测量值更接近真实值，选项A正确，B错误；由于画出U2­U1图像时已考虑了定值电阻的分压，将纵坐标改为U1＋U2，不能使电动势测量值更接近真实值，选项D正确，C错误。【答案】　(1)图见解析　(2)9.00(8.95～9.05均可)0.36(0.34～0.39均可)　(3)AD
