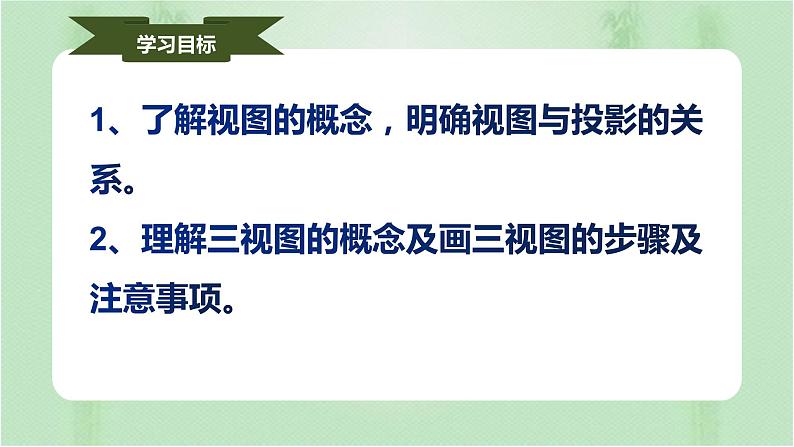

1、了解视图的概念，明确视图与投影的关系。2、理解三视图的概念及画三视图的步骤及注意事项。
聪明的同学,你发现了吗?我们总是从哪几个角度来展示的.

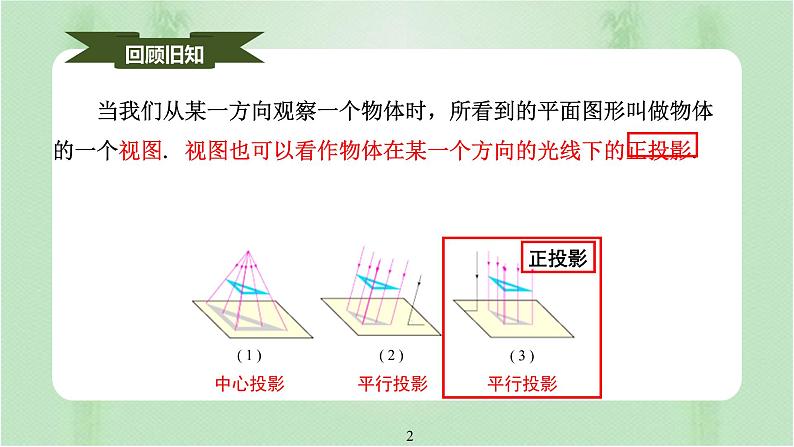

当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图. 视图也可以看作物体在某一个方向的光线下的正投影.
你能说出这三个视图分别是从哪三个方向观察这本书时得到的吗？
对于同一个物体，如果从不同方向观察，所得到的视图可能不同.
当我们从某一个角度观察一个物体时,所看到的图象叫做物体的一个视图
为了全面反映物体形状，在生活中我们应从不同角度，多个视图去反映物体的形状。

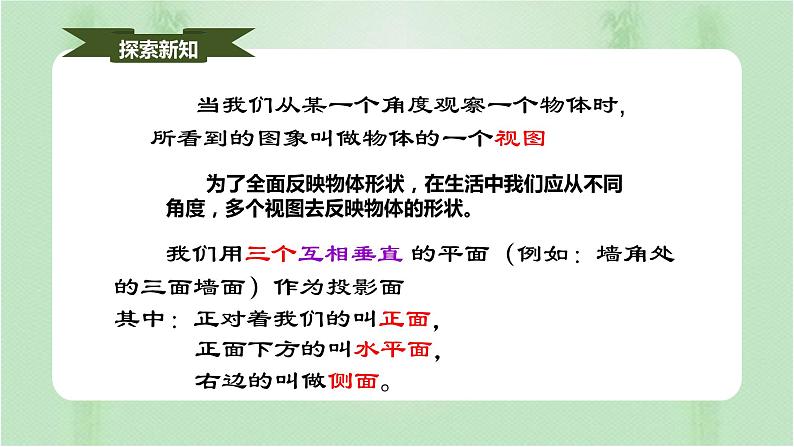

我们用三个互相垂直 的平面（例如：墙角处的三面墙面）作为投影面其中：正对着我们的叫正面， 正面下方的叫水平面， 右边的叫做侧面。
将三个投影面展开在一个平面内，得到这个物体的一张三视图.

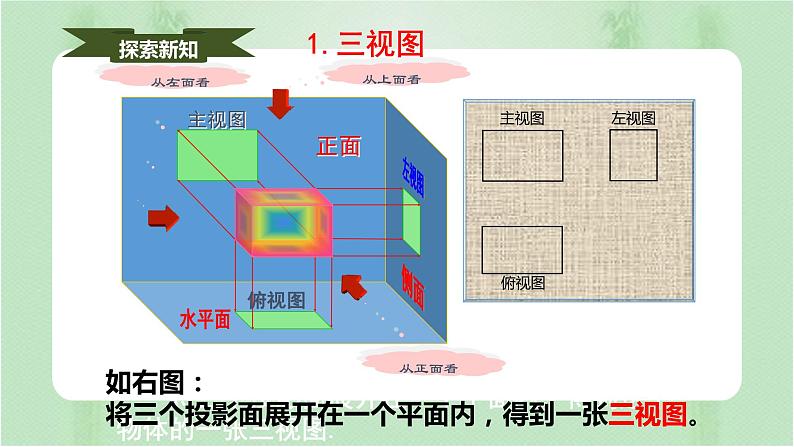

如右图：将三个投影面展开在一个平面内，得到一张三视图。
在正面得到的由前向后观察物体的视图，叫主视图（从前面看）；

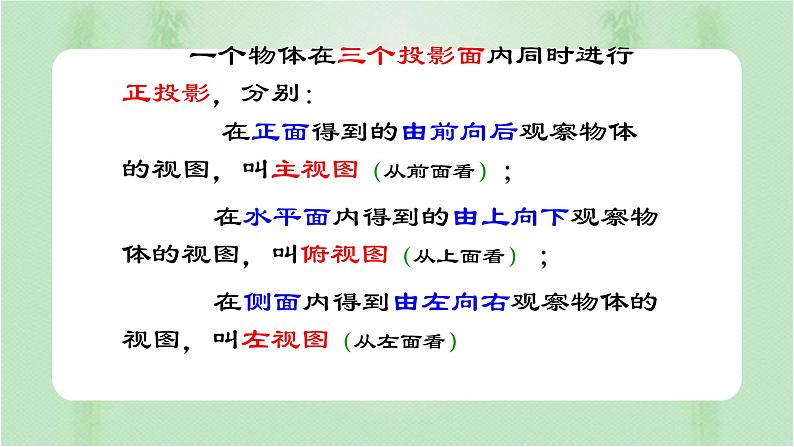

一个物体在三个投影面内同时进行正投影，分别：
在侧面内得到由左向右观察物体的视图，叫左视图（从左面看）
在水平面内得到的由上向下观察物体的视图，叫俯视图（从上面看） ；
2、三视图的位置规定：
想一想,再动手画一画：
4、三视图的画法： （1）先画主视图； （2）在主视图正下方画出俯视图,注意与主视图“长对正”； （3）在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”； （4）看得见部分的轮廓线画成实线，而 看不见部分的轮廓线画成虚线.
画出下面一些基本几何体的三视图：
圆柱 正三菱柱 球 （1） （2） （3）
例2:画出下图支架的三视图（支架的两个台阶的高度和宽度都是同一长度.）
解: 如图是支架的三视图
例3:右图是一根钢管的直 观图,画出它的三视图.
解:如图是钢管的三视图,其中的虚线表示钢管的内壁.
三视图的位置及画图要求
请说出下列简单几何体的三视图.
1找出图中每一物品所对应的主视图。
