科学第3章 能量的转化与守恒综合与测试习题ppt课件
展开

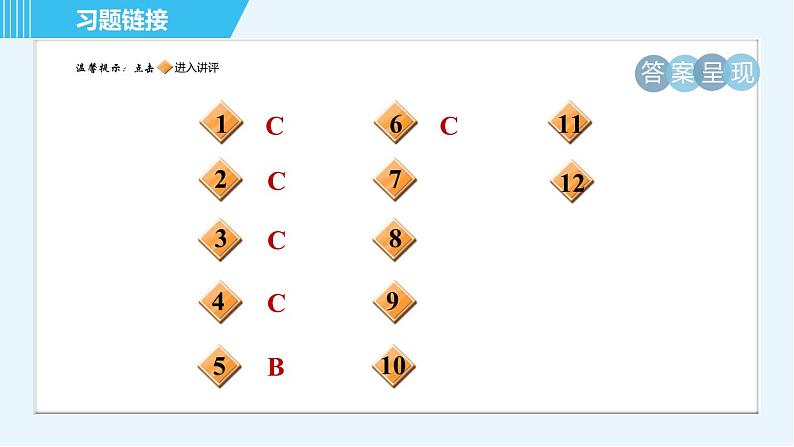

这是一份科学第3章 能量的转化与守恒综合与测试习题ppt课件，共29页。PPT课件主要包含了答案呈现，习题链接，答案C，8×1010，解如图所示，灯泡断路，灯丝的温度，发生变化，小灯泡有电阻等内容，欢迎下载使用。

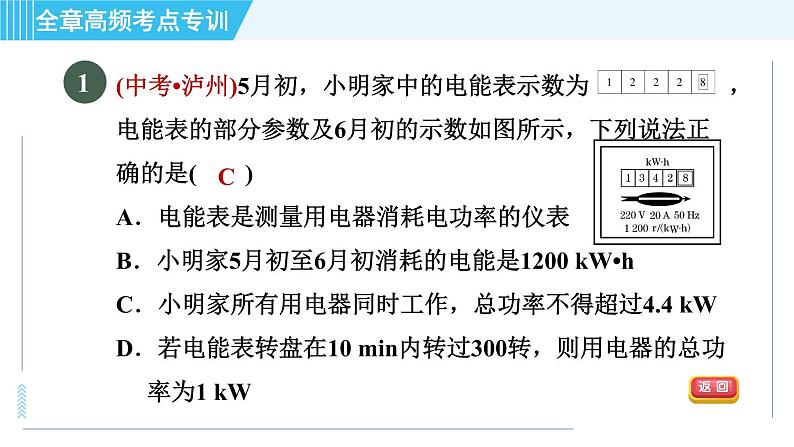

(中考•泸州)5月初，小明家中的电能表示数为 ，电能表的部分参数及6月初的示数如图所示，下列说法正确的是( )A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是1200 kW•hC．小明家所有用电器同时工作，总功率不得超过4.4 kWD．若电能表转盘在10 min内转过300转，则用电器的总功率为1 kW

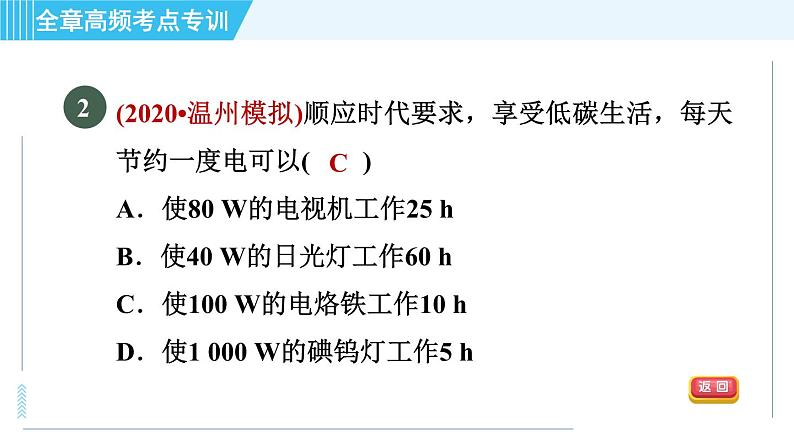

(2020•温州模拟)顺应时代要求，享受低碳生活，每天节约一度电可以( )A．使80 W的电视机工作25 hB．使40 W的日光灯工作60 hC．使100 W的电烙铁工作10 hD．使1 000 W的碘钨灯工作5 h

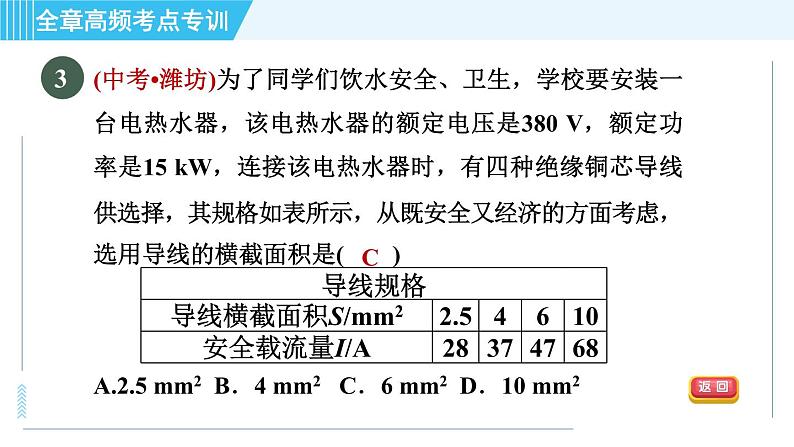

(中考•潍坊)为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW，连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如表所示，从既安全又经济的方面考虑，选用导线的横截面积是( )A.2.5 mm2 B．4 mm2 C．6 mm2 D．10 mm2

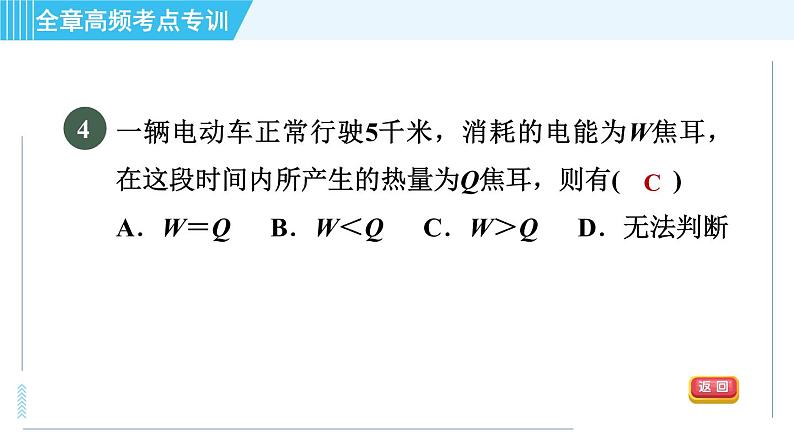

一辆电动车正常行驶5千米，消耗的电能为W焦耳，在这段时间内所产生的热量为Q焦耳，则有( )A．W＝Q B．W＜Q C．W＞Q D．无法判断

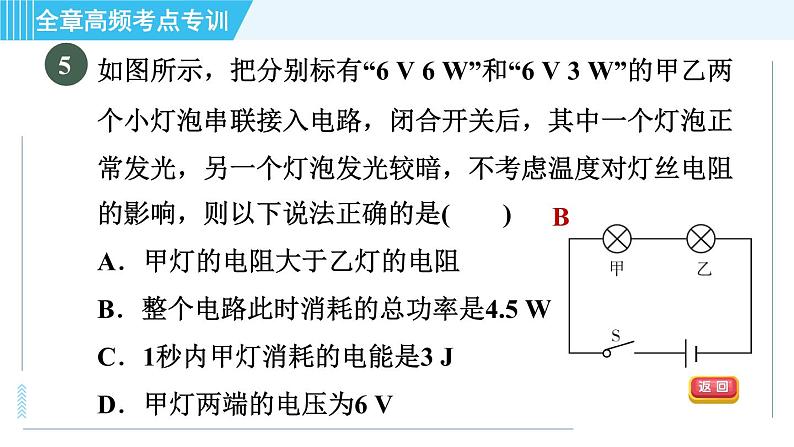

如图所示，把分别标有“6 V 6 W”和“6 V 3 W”的甲乙两个小灯泡串联接入电路，闭合开关后，其中一个灯泡正常发光，另一个灯泡发光较暗，不考虑温度对灯丝电阻的影响，则以下说法正确的是( )A．甲灯的电阻大于乙灯的电阻B．整个电路此时消耗的总功率是4.5 WC．1秒内甲灯消耗的电能是3 JD．甲灯两端的电压为6 V

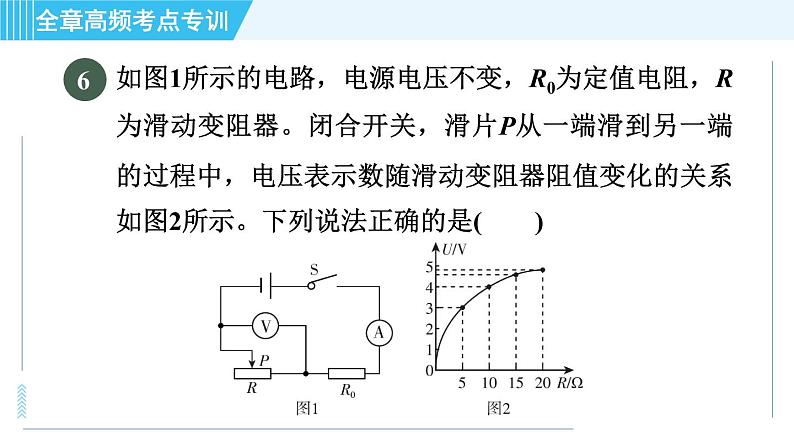

如图1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图2所示。下列说法正确的是( )
A．滑片从最左端向最右端滑动过程中，电流表示数变小B．滑片滑动过程中，电压表与电流表示数之比不变C．电源电压为6 VD．电路消耗的最大功率为3.6 W
(中考•安徽)当天空中空气的湿度很大，两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电。某次闪电的放电电流约1×104 A，电压约1.8×108 V，放电时间约0.01 s，则这次闪电释放的电能约________J，合________kW•h。
(2020·成都)小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V，电阻丝R1＝10 Ω，R2＝20 Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到______气球先鼓起来。通电1min，R2产生的热量为______J。
(中考•绥化)某品牌的电加热器工作电路如图所示，其额定电压为220 V，加热功率为1 100 W，保温功率为44 W。单刀双掷开关S接b时，电加热器处于________(填“保温”或“加热”)状态；电路中定值电阻R1的阻值为________Ω。
(中考•哈尔滨)图甲是通过灯泡L的电流跟其两端电压关系的图像。现将L与阻值为10 Ω的电阻R连入图乙所示电路。闭合开关S，L的实际功率为1.8 W。则电源电压是________V，此时通过R的电流是________A。
(中考•淮安)在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5 V的小灯泡(额定功率小于1 W)、电流表、电压表、滑动变阻器(20 Ω 1 A)、开关和导线。如图甲所示是小明没有连接完整的电路。
(1)请你用笔画线代替导线，将电路连接完整。
(2)正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是___________。
(3)排除故障后，小明通过正确操作，得到多组I、U数据，作出如图乙所示的I-U图像。由图可知，灯泡两端电压为2.5 V时，通过灯泡的电流为________A，灯泡的额定功率为________W。灯泡的电阻随电压的增加而________(填“增大”或“减小”)。导致灯泡电阻变化的主要因素是___________________。
(4)根据(1)问中连接好的电路，排除(2)问中故障，移动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5 V？答：__________(填“能”或“不能”)，其理由是______________。
(1)请指出开关置于什么接线柱时，火锅处于低温挡？
(2)R3的阻值是多少欧姆？电火锅处于低温挡正常工作时，在1分钟内产生的热量是多少焦耳？
因串联电路总电阻等于各分电阻之和，所以R3的阻值R3＝R－R2＝242 Ω－60.5 Ω＝181.5 Ω。电火锅处于低温挡正常工作时，在1分钟内产生的热量Q＝W＝P低t＝200 W×60 s＝1.2×104 J。
(3)小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2分钟，电能表的表盘转了81转。请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3 000 r/(kW•h)]
(中考•泸州)5月初，小明家中的电能表示数为 ，电能表的部分参数及6月初的示数如图所示，下列说法正确的是( )A．电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是1200 kW•hC．小明家所有用电器同时工作，总功率不得超过4.4 kWD．若电能表转盘在10 min内转过300转，则用电器的总功率为1 kW
(2020•温州模拟)顺应时代要求，享受低碳生活，每天节约一度电可以( )A．使80 W的电视机工作25 hB．使40 W的日光灯工作60 hC．使100 W的电烙铁工作10 hD．使1 000 W的碘钨灯工作5 h
(中考•潍坊)为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW，连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如表所示，从既安全又经济的方面考虑，选用导线的横截面积是( )A.2.5 mm2 B．4 mm2 C．6 mm2 D．10 mm2
一辆电动车正常行驶5千米，消耗的电能为W焦耳，在这段时间内所产生的热量为Q焦耳，则有( )A．W＝Q B．W＜Q C．W＞Q D．无法判断
如图所示，把分别标有“6 V 6 W”和“6 V 3 W”的甲乙两个小灯泡串联接入电路，闭合开关后，其中一个灯泡正常发光，另一个灯泡发光较暗，不考虑温度对灯丝电阻的影响，则以下说法正确的是( )A．甲灯的电阻大于乙灯的电阻B．整个电路此时消耗的总功率是4.5 WC．1秒内甲灯消耗的电能是3 JD．甲灯两端的电压为6 V
如图1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图2所示。下列说法正确的是( )
A．滑片从最左端向最右端滑动过程中，电流表示数变小B．滑片滑动过程中，电压表与电流表示数之比不变C．电源电压为6 VD．电路消耗的最大功率为3.6 W
(中考•安徽)当天空中空气的湿度很大，两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电。某次闪电的放电电流约1×104 A，电压约1.8×108 V，放电时间约0.01 s，则这次闪电释放的电能约________J，合________kW•h。
(2020·成都)小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V，电阻丝R1＝10 Ω，R2＝20 Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到______气球先鼓起来。通电1min，R2产生的热量为______J。
(中考•绥化)某品牌的电加热器工作电路如图所示，其额定电压为220 V，加热功率为1 100 W，保温功率为44 W。单刀双掷开关S接b时，电加热器处于________(填“保温”或“加热”)状态；电路中定值电阻R1的阻值为________Ω。
(中考•哈尔滨)图甲是通过灯泡L的电流跟其两端电压关系的图像。现将L与阻值为10 Ω的电阻R连入图乙所示电路。闭合开关S，L的实际功率为1.8 W。则电源电压是________V，此时通过R的电流是________A。
(中考•淮安)在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5 V的小灯泡(额定功率小于1 W)、电流表、电压表、滑动变阻器(20 Ω 1 A)、开关和导线。如图甲所示是小明没有连接完整的电路。
(1)请你用笔画线代替导线，将电路连接完整。
(2)正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是___________。
(3)排除故障后，小明通过正确操作，得到多组I、U数据，作出如图乙所示的I-U图像。由图可知，灯泡两端电压为2.5 V时，通过灯泡的电流为________A，灯泡的额定功率为________W。灯泡的电阻随电压的增加而________(填“增大”或“减小”)。导致灯泡电阻变化的主要因素是___________________。
(4)根据(1)问中连接好的电路，排除(2)问中故障，移动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5 V？答：__________(填“能”或“不能”)，其理由是______________。
(1)请指出开关置于什么接线柱时，火锅处于低温挡？
(2)R3的阻值是多少欧姆？电火锅处于低温挡正常工作时，在1分钟内产生的热量是多少焦耳？
因串联电路总电阻等于各分电阻之和，所以R3的阻值R3＝R－R2＝242 Ω－60.5 Ω＝181.5 Ω。电火锅处于低温挡正常工作时，在1分钟内产生的热量Q＝W＝P低t＝200 W×60 s＝1.2×104 J。
(3)小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2分钟，电能表的表盘转了81转。请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3 000 r/(kW•h)]
