备战2022年中考物理真题分项专练——动态电路计算

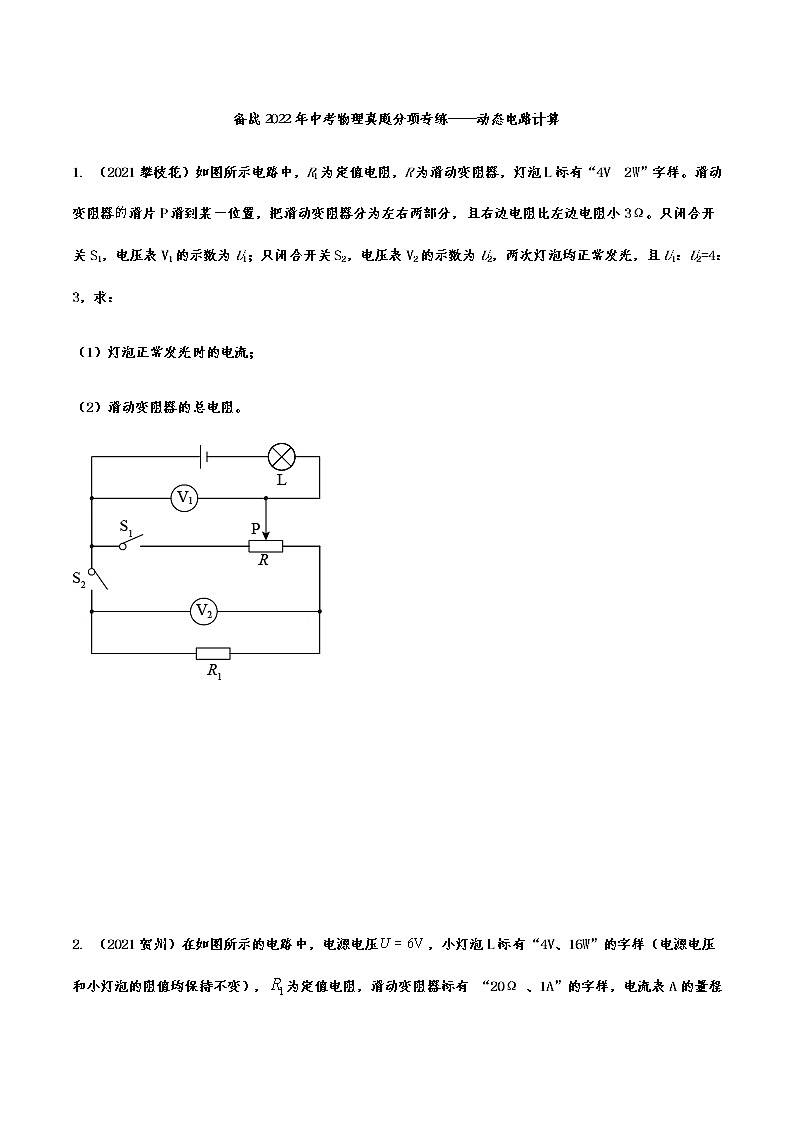

1. （2021攀枝花）如图所示电路中，R1为定值电阻，R为滑动变阻器，灯泡L标有“4V 2W”字样。滑动变阻器滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻小3Ω。只闭合开关S1，电压表V1的示数为U1；只闭合开关S2，电压表V2的示数为U2，两次灯泡均正常发光，且U1：U2=4：3，求：
（1）灯泡正常发光时的电流；
（2）滑动变阻器的总电阻。

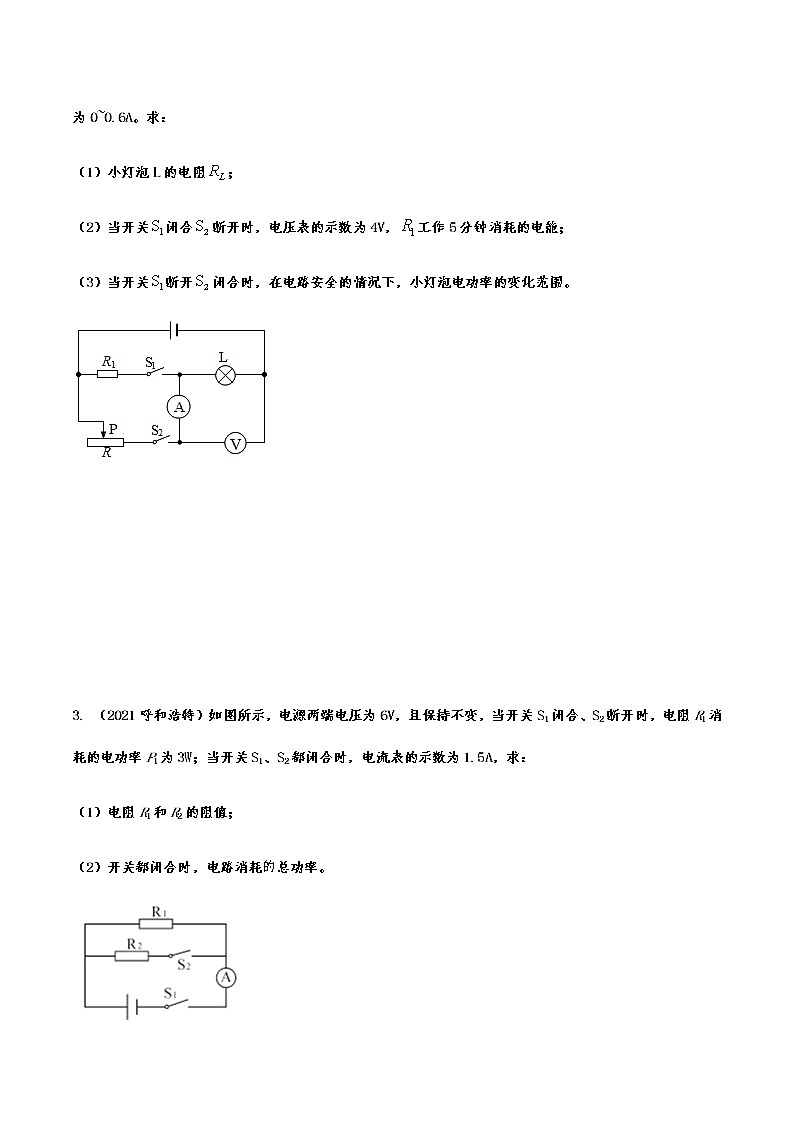

2. （2021贺州）在如图所示的电路中，电源电压，小灯泡L标有“4V、16W”的字样（电源电压和小灯泡的阻值均保持不变），为定值电阻，滑动变阻器标有 “20Ω 、1A”的字样，电流表A的量程为0~0.6A。求：
（1）小灯泡L的电阻；
（2）当开关闭合断开时，电压表的示数为4V，工作5分钟消耗的电能；
（3）当开关断开闭合时，在电路安全的情况下，小灯泡电功率的变化范围。





3. （2021呼和浩特）如图所示，电源两端电压为6V，且保持不变，当开关S1闭合、S2断开时，电阻R1消耗的电功率P1为3W；当开关S1、S2都闭合时，电流表的示数为1.5A，求：
（1）电阻R1和R2的阻值；
（2）开关都闭合时，电路消耗总功率。

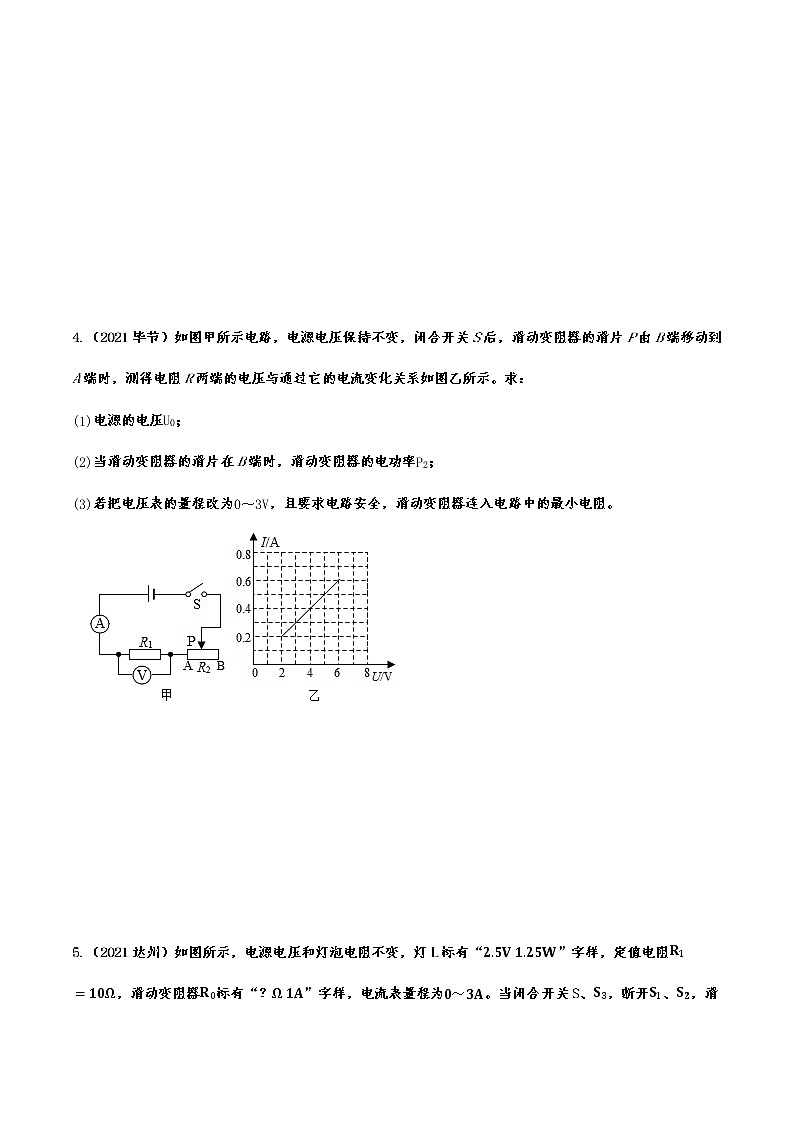

4.（2021毕节）如图甲所示电路，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R两端的电压与通过它的电流变化关系如图乙所示。求：
(1)电源的电压U0；
(2)当滑动变阻器的滑片在B端时，滑动变阻器的电功率P2；
(3)若把电压表的量程改为0～3V，且要求电路安全，滑动变阻器连入电路中的最小电阻。





5.（2021达州）如图所示，电源电压和灯泡电阻不变，灯L标有“2.5V 1.25W”字样，定值电阻R1=10Ω，滑动变阻器R0标有“？Ω 1A”字样，电流表量程为0～3A。当闭合开关S、S3，断开S1、S2，滑动变阻器滑片P从最右端移动到某一位置时，灯泡恰好正常发光，R0连入的电阻减小了9Ω，电压表示数变化了0.5V。求：
(1)灯泡的电阻。
(2)R0的最大阻值和电源电压。
(3)在保证电路安全的情况下，电路消耗的最大功率是多少？





6.（2021锦州）如图所示是速热型电热水龙头的电路简图，R1、R2为电热丝。通过操作开关，可以提供温水和热水，相应参数如下表。当电热水龙头在额定电压下工作时，求:

（1）闭合开关S1，断开开关S2，此时电路中的电流多大?
（2）电热丝R2的电阻多大?
（3）闭合开关S1、S2，通电20 s，可以把1 kg的水从15℃加热到34℃，电热水龙头的加热效率是多少? [c水=4.2×103 J/（kg. ℃）]（结果保留到0.1%）




7. （2021邵阳）下表是李华同学家饮水机的铭牌参数，学习电学知识后，他好奇饮水机的工作原理，请教老师后得到饮水机的电路原理图如图所示。，当蓄水箱中装满水时，请你帮他解决如下问题：

（1）蓄水箱中水的质量是多少？（）
（2）如果饮水机把蓄水箱中的水从75℃加热到95℃用了210s，求此饮水机的加热效率。（）
（3）铭牌上的保温功率已模糊不清，已知，求饮水机的保温功率。





8. （2021成都）如图所示电路，电源电压，定值电阻R1=10。
（1）当开关闭合、断开，滑动变阻器R2的滑片位于a端时，电流表的示数为0.2A。求此时定值电阻R3的电功率。
（2）当开关、都闭合，滑动变阻器R2的滑片位于中点时，电流表的示数为0.3A。求滑动变阻器R2的滑片从a端移至b端的过程中，电压表示数的变化范围。





9.（2021扬州）如图所示为模拟调光灯电路,电源电压恒为6V,灯泡标有“2.5V0.5A”字样(灯阻值不变),滑动变阻器标有“20Ω1A”字样.
(1)求灯泡正常发光时的电功率
(2)求灯泡正常发光时滑动变阻器接人电路的阻值
(3)该电路设计是否有缺陷?如有,请给出解决办法





10.（2021重庆A）如图18甲所示,是小乔同学从废弃的电热器上拆下的加热部件,该部件由阻值不变的两根电阻丝R1、R2构成,小乔设计了图18乙的电路对该部件进行检测,其中R0=22Ω,M、N为接线柱。
(1)用导线把M和N连接,只闭合开关S1,电流表示数为1A,求电源电压；
(2)把M接A,N接B,只闭合开关S1,电流表示数为0.5A,求R1的阻值；
(3)用导线把B和C连接,然后将M接A,N接B,闭合开关S1和S2,电流表示数为1.5A；检测结束后,小乔利用该部件重新组装一个加热器,求新加热器接入220V电路中能达到的最大电功率。





11. （2021常州）如图所示的电路中，电源电压恒定，R1=8Ω，滑动变阻器R2标有“20Ω，1A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V，断开开关S2，闭合开关S、S1，电流表示数为0.5A，电压表示数为2V，灯泡L正常发光，问：
（1）电源电压有多大？
（2）灯泡L额定功率有多大？
（3）断开开关S1，闭合开关S、S2，在不损坏电路元件的前提下，R2接入电路的阻值范围？





12. （2021河北）如图所示，小灯泡L规格为“5V 1W”，R0=50Ω，电源电压不变，电流表的量程为“0~0.6A”、“0~3A”。闭合开关，小灯泡L正常发光。
（1）求R0的功率和电源电压；
（2）拆除小灯泡L，从规格分别为“10Ω 1A”、“100Ω 0.5A”的滑动变阻器中选择其中之一，以及若干导线连入电路，选择哪种规格的变阻器电路消耗的功率最大？最大功率是多少？





13. （2021牡丹江、鸡西）如图所示，小灯泡标有“6V 3W”字样（设灯丝电阻不受温度影响），R1为定值电阻，R2为滑动变阻器，其最大阻值为40Ω。求：
（1）小灯泡正常发光时的电阻；
（2）当开关S、S1、S2都闭合时，小灯泡恰好正常发光，电流表示数为0.6A，电路工作50s，求R1的阻值和电流通过R1产生的热量。





14. （2021安徽）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1=2.8V；将S2切换到2端，电压表V的示数U2=2.7V。求：
（1）电源电压U的大小；
（2）电阻R2的阻值。





15.（2021广东）如图甲电路，电源电压不变，闭合开关S，将滑动变阻器R的滑片P由a移动到b时，R0的电功率和电流的P−I关系图象如图乙所示，求：

(1)电源电压；
(2)滑动变阻器的最大阻值。




16. （2021恩施州）如图所示电路，电源电压保持不变，电流表量程0-0.6A，电压表量程0-15V灯泡上标有“6V 3W”字样，R1=18Ω。（a）当开关S2断开，S、S1闭合，滑片移到变阻器中点时，灯泡正常发光。（b）当S1断开，S、S2闭合，滑片移至最大阻值处时，电流表示数为0.3A。求：
（1）灯泡正常发光时的电阻多大?
（2）电源电压多大?
（3）若将R1换成R3=9Ω的定值电阻，闭合开关S、S2，断开S1，电路中的电功率变化范围（结果保留一位小数）?





17. （2021荆门）如图甲所示是公路上的超载检测装置的简化原理图。滑动变阻器RAB的滑片P与称重平台固定在一起，和称重平台一同升降，用电流表的示数显示货车对称重平台的压力F。滑片P从A端下滑距离L与压力F的关系如图乙所示。当滑片P位于A端时为空载，当滑片P位于B端时为超载临界点，此时电流表的示数为2A，称重平台锁止不再下降。已知电源的电压为4V，RAB阻值均匀，每厘米长的电阻为1Ω，总长为8cm。求：
（1）R0的阻值；
（2）空载时RAB消耗的功率；
（3）当一辆货车在称重平台上接受检测时电流表的读数为1A，此时F的大小是多少。





18. （2021眉山）如图所示是某种电热器工作的部分电路图，电源电压不变，两根电热丝的电阻关系为，通过旋转扇形开关S，接触不同触点，实现高、低两个档位的转换，低温档时的发热功率为。求：
（1）和的电阻值；
（2）电热器处于高温档时的总功率；
（3）如果在高温档下工作产生的热量全部被水吸收，在一个标准大气压下这些热量能够让、的水，温度升高多少？【水的比热容为 】





19. （2021潍坊）某电动三轮车坐垫加热装置的简化电路如图所示，电路中、、均为发热电阻，已知，，，仅闭合S1时，加热功率；仅闭合S2时，加热功率，求：
（1）电源电压U及的电阻值；
（2）该装置的最大加热功率。





20.（2021菏泽）如图甲所示的电路中，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器。闭合开关S1，断开开关S2，当滑动变阻器的滑动触头在a端时，电压表V1的示数为2.4V，电流表示数为0.3A。将R2的滑动触头从a端移动到b端的过程中，电压表V1和V2的示数与电流表示数的关系分别如图乙中的图线①和②所示。
（1）求R1阻值；
（2）求R2的最大阻值；
（3）同时闭合S1和S2，当R2的阻值为何值时，R2的电功率最大？R2电功率的最大值是多少？






21．（2021云南）交通安全要求广大司机“开车不喝酒，喝酒不开车”，酒后驾驶存在许多安全隐患。某科技兴趣小组设计了一种简易的酒精检测仪，其电路原理如图2甲所示。电源电压为12V，R1是气敏电阻，其阻值随呼气酒精浓度K的变化关系如图2乙所示，R2为滑动变阻器。检测前对检测仪进行“调零”，即调节滑动变阻器使电流表的示数为0.1A，调零后变阻器滑片位置保持不变。查阅到相关资料如图1。
（1）求“调零”后变阻器R2接入电路的阻值；
（2）检测前R2工作10s消耗的电能；
（3）对某司机进行检测时，电流表示数为0.16A，依据信息窗资料，通过计算判断该司机属于非酒驾、酒驾还是醉驾。




22.（2021广元）如图甲所示，电源电压恒定不变，滑动变阻器R1的最大阻值是40 Ω，小灯泡的额定电压为6 V，它的电流随电压变化的图象如图乙所示。

（1）当只闭合开关S1时，将滑动变阻器R1的滑片调到中点，此时小灯泡恰好正常发光，求电源电压和小灯泡的额定功率；
（2）当只闭合开关S2时，此时电流表的示数为0.4 A，求电阻R2的阻值，小灯泡的实际功率；
（3）当只闭合开关S2时，通电1 min，求电流通过电阻R2产生的热量。




23.（2021南充）如图所示，图甲、图乙分别为某烧水壶的铭牌和简化电路图，和为发热丝，为总开关，为温控开关，1、别为开关的两个接触点，丙图为某次将满壶水加热、保温过程的总功率与时间的关系图像，已知，.求：


（1）这满壶水从25℃加热至100℃所吸收的热量；
（2）本次工作过程共消耗的电能；
（3）和的阻值.




24.（2021苏州）小明为宠物保温箱设计了一个电加热器，其内部电路如图所示，S为旋转型开关，通过旋转开关S，可实现从低温到中温、高温的转换，保温箱及加热器的部分参数如表所示，求：
（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量；
（2）电加热器电路中R2的阻值；
（3）要完成（1）中的升温要求，至少霜要的加热时间。






25.（2021温州）常用的密度计使用时需要较多待测液体（如图甲）。小明设计了一台只需少量待测液体就能直接测量其密度大小的简易密度仪（如图乙）。其工作原理为：桶中无液体时，滑片P指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑块稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U0恒为6伏，定值电阻R0的阻值为12欧，电流表量程为0～0.6安，小桶的容积为10厘米3，粗细均匀的电阻丝AB总长为20厘米，其阻值随长度变化如表。F与x的关系如图丙所示。（不计摩擦，桶距底座高度足够）。


（1）闭合开关S，滑片P在A点和B点时，电流表示数分别为Ia、Ib，则Ia、Ib的大小关系是________。
（2）某次测量时，电流表示数为0.2安，则所测液体密度为多少克/厘米3？
（3）为了方便在电流表的表盘上标注对应的密度值，需根据上述信息，分析密度与电流的关系并确定量程。
①写出密度ρ与电流I的关系式：ρ=________。
②该密度仪能测量的最大密度为________克/厘米3。




26. （2021南京）综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大，模型电路如图甲所示，ab为长10cm、阻值25Ω的电阻丝，其阻值与长度成正比。滑片P左端固定在拉杆上，弹簧处于原长时，滑片P位于a端，电源电压恒为6V，弹簧电阻恒为1Ω，R0为4Ω，其余部分电阻不计，电流表量程为0～0.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。

（1）虚线框内接线柱“1”应与______（选填“2”或“3”）连接；
（2）闭合开关，弹簧处于原长状态时，R0消耗功率多大______？
（3）弹簧的伸长量△L与所受拉力F之间的关系如图乙所示，则电流表示数最大时显示的拉力多大______？
（4）甲图中若去掉电流表，用一只电压表（量程0～3V）与R0并联，利用电压表的示数来显示拉力的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升______%。
（5）在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如甲图的方案，从电路的安全性考虑，其他条件不变，R的阻值应不小于______Ω。




27.（2021无锡）图甲为某品牌电压力锅，其电路原理图如图乙所示。电源转换器将U＝220V的电压转换为直流低电压U'，R是热敏电阻，温度与锅内温度保持一致，当温度为100℃时，R的阻值为1700Ω，温度每升高1℃，阻值减小80Ω。R'是可调电阻，电磁铁线圈电阻忽略不计，当电磁铁线圈中的电流达到0.02A时，衔铁P被吸起（开关断开），此时锅内温度为115℃；当电流减小到0.012A时，衔铁P被释放（开关重新接通），此时锅内温度为110℃。S为电源开关；S1为定时器开关，闭合后自动开始计时，计时结束会自动断开，无外力不再闭合，S2为保温开关，开始时处于闭合状态，当锅内温度达到80℃时断开，当锅内温度低于60℃时自动闭合，保压指示灯L1、保温指示灯L2阻值可忽略。R1、R2阻值均为110kΩ，R3为加热盘，额定电压为220V，电阻为48.4Ω。

某次煮饭时，电压力锅内加入适量米和水，盖好盖子，闭合S、S1，电压力锅进入“加热”工作状态，6min后灯L1亮起，电压力锅进入“保压”工作状态，保压期间，观察到灯L1间歇发光；再过一段时间，S1断开，灯L2亮起，电压力锅进入“保温”工作状态。
（1）电压力锅在“加热”工作状态时，加热盘R3消耗的电能为多少？
（2）电压力锅进入“保温”工作状态后，下列说法中错误的是________。
A．灯L1、L2间歇发光
B．灯L1会熄灭、灯L2间歇发光
C．当锅内温度低于60℃时，R3正常工作
D．当锅内温度达到80℃时，通过R3的电流小于0.002A
（3）为控制电压力锅在“保压”工作状态时，锅内温度在110～115℃，可调电阻R'接入电路的阻值为多少？




28.（2021绍兴）某兴趣小组设计了一种恒温箱电路，如图甲所示，工作电路电源电压U1=220V，R1=242Ω，控制电路电源电压U2=3V，R2=300Ω，热敏电阻R能即时感知恒温箱内温度，其阻值与温度的关系如图乙，不计线圈的电阻，当线圈中的电流大于或等于40mA时，继电器的衔铁被吸合，动触点A与静触点B接触；当线圈中的电流小于或等于30mA时衔铁被释放，动触点A与静触点C接触。求：
（1）闭合开关S1和S2，恒温箱开始工作，此时衔铁的动触点A与________（选填“B”或“C”）静触点相接触。
（2）电热丝R1正常工作5分钟消耗的电能。
（3）分析计算恒温箱正常工作时的温度变化范围。

备战2022年中考物理真题分项专练——动态电路计算
1. （2021攀枝花）如图所示电路中，R1为定值电阻，R为滑动变阻器，灯泡L标有“4V 2W”字样。滑动变阻器滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻小3Ω。只闭合开关S1，电压表V1的示数为U1；只闭合开关S2，电压表V2的示数为U2，两次灯泡均正常发光，且U1：U2=4：3，求：
（1）灯泡正常发光时的电流；
（2）滑动变阻器的总电阻。

【答案】（1）；（2）5Ω
【解析】解：（1）灯泡正常发光时的电压UL＝4V，功率PL＝2W，
由P＝UI可得，灯泡正常发光时的电流：IL＝＝＝0.5A；
（2）只闭合开关S1时等效电路图如图1所示，只闭合开关S2时等效电路图如图2所示：

因两次灯泡均正常发光，即两种情况下电路中的电流I相等，
所以，由I＝可得，两种情况下电路的总电阻相等，
则R左+RL＝R1+R右+RL，即R左＝R1+R右，
又因滑动变阻器右边电阻比左边电阻小3Ω，即R左＝R右+3Ω，
所以，定值电阻R1＝3Ω，
因U1：U2＝4：3，
所以，＝＝＝，
解得：R左＝R1＝×3Ω＝4Ω，
则R右＝R左﹣3Ω＝4Ω﹣3Ω＝1Ω，
滑动变阻器的总电阻：R总＝R左+R右＝4Ω+1Ω＝5Ω。
答：（1）灯泡正常发光时的电流为0.5A；
（2）滑动变阻器的总电阻为5Ω。
2. （2021贺州）在如图所示的电路中，电源电压，小灯泡L标有“4V、16W”的字样（电源电压和小灯泡的阻值均保持不变），为定值电阻，滑动变阻器标有 “20Ω 、1A”的字样，电流表A的量程为0~0.6A。求：
（1）小灯泡L的电阻；
（2）当开关闭合断开时，电压表的示数为4V，工作5分钟消耗的电能；
（3）当开关断开闭合时，在电路安全的情况下，小灯泡电功率的变化范围。

【答案】（1）10Ω；（2）240J；（3）
【解析】解：（1）由题可知，灯泡L上标有“4V 1.6W”的字样，
灯泡电阻RL＝＝＝10Ω；
（2）闭合S1，断开S2时，分析可知L与R1串联，电压表测量的是小灯泡两端的电压：UL＝4V，
根据串联电路的电压特点，电阻R1两端的电压：UR1＝U﹣UL＝6V﹣4V＝2V，
流过R1的电流：IR1＝IL＝＝＝0.4A，
R1工作5分钟消耗的电能：W＝UR1IR1t＝2V×0.4A×5×60s＝240J；
（3）闭合S2，断开S1，滑动变阻器R与小灯泡L串联，
小灯泡的额定电流：IL额＝＝＝0.4A，
滑动变阻器允许通过的最大电流为1A，电流表允许通过的最大电流为0.6A，小灯泡允许通过的最大电流为0.4A，
此时电流允许通过的最大电流：I最大＝0.4A，
小灯泡的最大功率：P最大＝PL额＝1.6W，
当滑动变阻器阻值最大时，串联电路的总电阻：R总＝R+RL＝10Ω+20Ω＝30Ω，
此时通过小灯泡的最小电流：I最小＝＝＝0.2A，
小灯泡的最小功率：P最小＝I最小2RL＝（0.2A）2×10Ω＝0.4W，
小灯泡电功率的变化范围：0.4W～1.6W。
答：（1）小灯泡L的电阻RL为10Ω；
（2）当开关S1闭合S2断开时，电压表的示数为4V，R1工作5分钟消耗的电能是240J；
（3）当开关S1断开S2闭合时，在电路安全的情况下，小灯泡电功率的变化范围是0.4W～1.6W。
3. （2021呼和浩特）如图所示，电源两端电压为6V，且保持不变，当开关S1闭合、S2断开时，电阻R1消耗的电功率P1为3W；当开关S1、S2都闭合时，电流表的示数为1.5A，求：
（1）电阻R1和R2的阻值；
（2）开关都闭合时，电路消耗总功率。

【答案】（1）12Ω，6Ω；（2）9W
4.（2021毕节）如图甲所示电路，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R两端的电压与通过它的电流变化关系如图乙所示。求：
(1)电源的电压U0；
(2)当滑动变阻器的滑片在B端时，滑动变阻器的电功率P2；
(3)若把电压表的量程改为0～3V，且要求电路安全，滑动变阻器连入电路中的最小电阻。

【答案】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；
(1)当滑片在A端时，滑动变阻器接入电路中的电阻为0Ω，电路为R1的简单电路，电压表测量的是电源的电压，此时电路中的电阻最小，电流最大，由图象可知，电路中的电流Imax=0.6A，电源的电压U0=6V；(2)当滑动变阻器的滑片在B端时，滑动变阻器接入电路的电阻最大，根据欧姆定律可知，电路中的电流最小，由图可知，R1两端的电压U1=2V，Imin=0.2A；
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U0−U1=6V−2V=4V；
滑动变阻器消耗的电功率为：P2=U滑Imin=4V×0.2A=0.8W；
(3)若把电压表的量程改为0～3V，则R1两端的最大电压为3V，此时电路中的电流最大，滑动变阻器接入电路的电阻最小；由图可知，此时的最大电流为：I'max=0.3A；
滑动变阻器两端的电压：U'滑=U0−U'1=6V−3V=3V；
滑动变阻器接入电路的最小电阻为：R2小=U'滑I'max=3V0.3A=10Ω。
答：(1)电源的电压为6V；
(2)当滑动变阻器的滑片在B端时，滑动变阻器的电功率为0.8W；
(3)若把电压表的量程改为0～3V，且要求电路安全，滑动变阻器连入电路中的最小电阻为10Ω。
5.（2021达州）如图所示，电源电压和灯泡电阻不变，灯L标有“2.5V 1.25W”字样，定值电阻R1=10Ω，滑动变阻器R0标有“？Ω 1A”字样，电流表量程为0～3A。当闭合开关S、S3，断开S1、S2，滑动变阻器滑片P从最右端移动到某一位置时，灯泡恰好正常发光，R0连入的电阻减小了9Ω，电压表示数变化了0.5V。求：
(1)灯泡的电阻。
(2)R0的最大阻值和电源电压。
(3)在保证电路安全的情况下，电路消耗的最大功率是多少？

【答案】解：(1)由题知，灯泡的额定电压2.5V，额定功率1.25W，
由P=U2R可得，灯泡的电阻：RL=U额2P额=(2.5V)21.25W=5Ω；
(2)由电路图知，当闭合开关S、S3，断开S1、S2时，L、R0、R1串联，电流表测电路中电流，电压表测灯泡两端电压，
当滑片P移动到某一位置时，R0连入的电阻减小了9Ω，灯泡恰好正常发光，所以UL=U额=2.5V，
则滑片P在右端时，其连入阻值最大，分得电压最大，由串联电路的分压原理知，此时灯泡两端分得电压较小，所以此时灯泡两端电压UL′=U额−0.5V=2.5V−0.5V=2V，
由串联电路特点和欧姆定律可得，灯泡两端电压：URL+(R0−9Ω)+R1×RL=U额，
代入数据有：U5Ω+R0−9Ω+10Ω×5Ω=2.5V，
即：UR0+6Ω×5Ω=2.5V------①
当滑片P在右端时，灯泡两端电压：URL+R0+R1×RL=UL′
即：U5Ω+R0+10Ω×5Ω=2V，
UR0+15Ω×5Ω=2V------②
①÷②可得：R0=30Ω，U=18V；
(3)由串联和并联电路的电阻特点知，并联电路的总电阻小于串联电路的总电阻，且小于并联中任意支路电阻，电源电压一定，由P=U2R知，电路的总电阻越小，电路消耗的功率越大。
若四个开关都闭合，L、R0、R1并联，此时灯泡两端电压等于电源电压18V，远超过了灯泡的额定电压，不符合题意；
若闭合S1、S2、S3，断开S，R0、R1并联，
由并联电路特点和欧姆定律可得，此时通过R1的电流：I1=UR1=18V10Ω=1.8A，
由变阻器的规格知，通过它的最大电流I0=1A，
此时干路电流：I=I1+I0=1.8A+1A=2.8A
