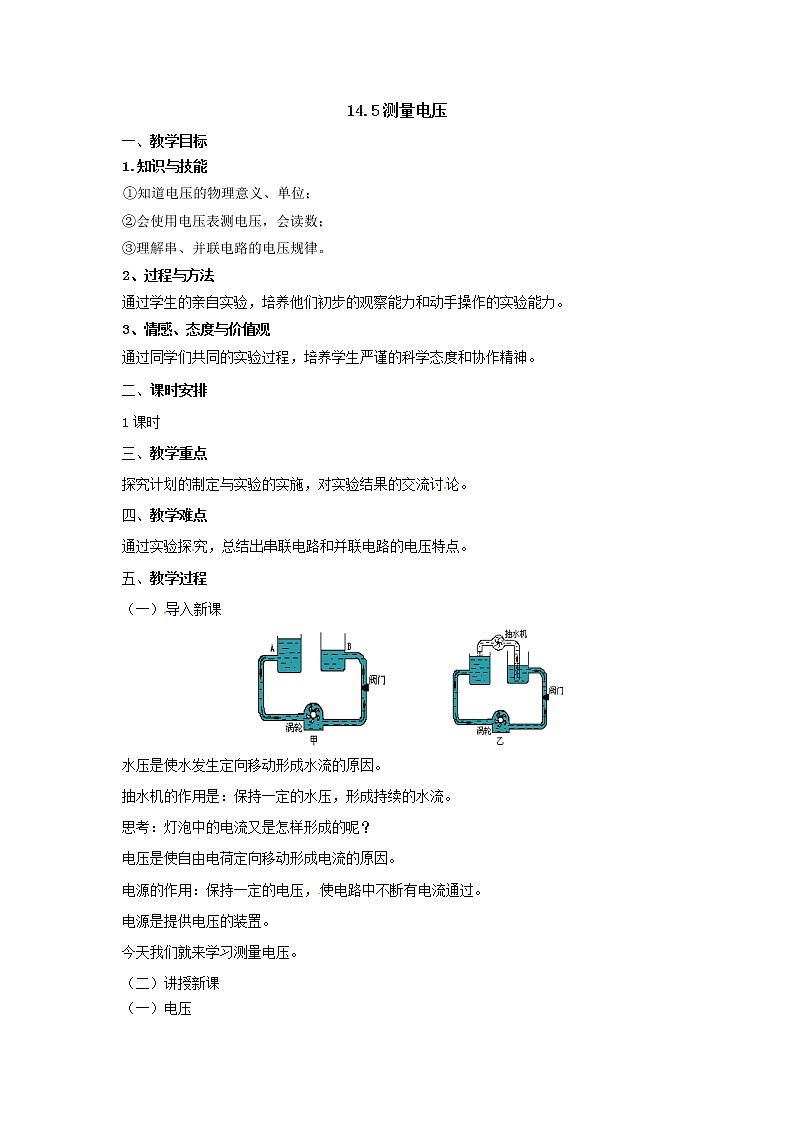

    14.5测量电压教案第1页
    14.5测量电压教案第2页
    14.5测量电压教案第3页

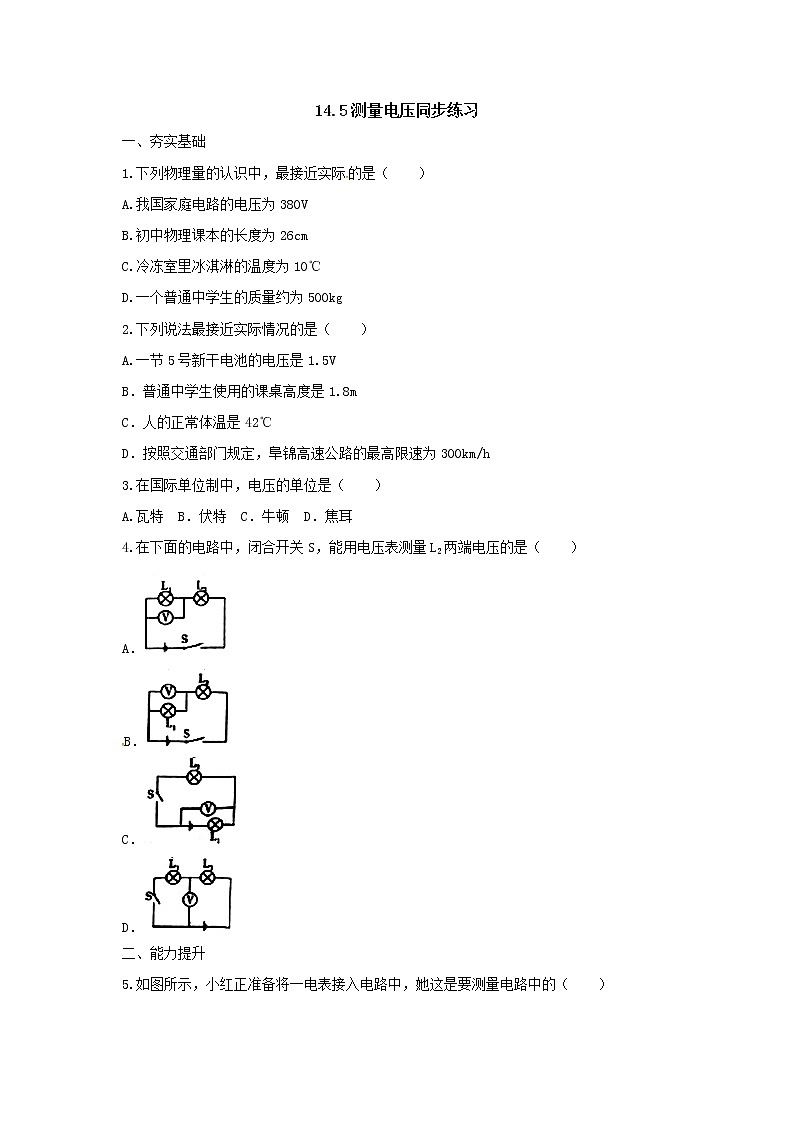

    14.5测量电压同步练习第1页
    14.5测量电压同步练习第2页
    14.5测量电压同步练习第3页

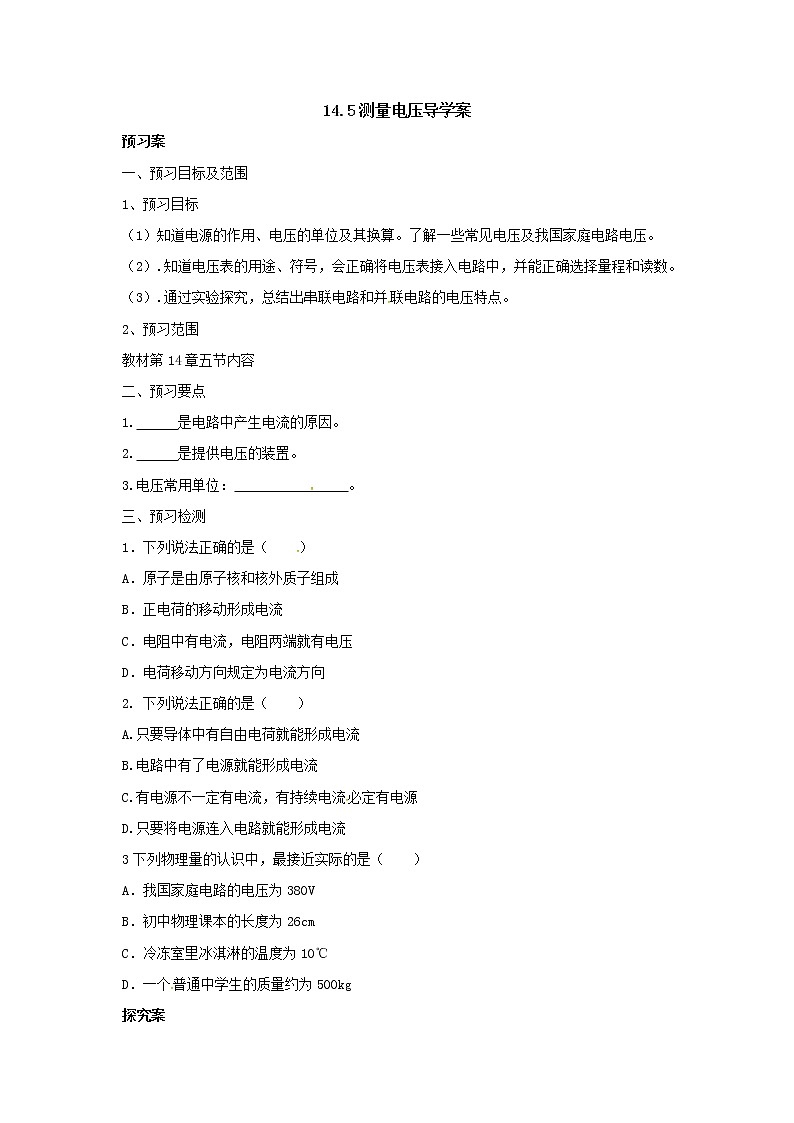

    14.5测量电压导学案第1页
    14.5测量电压导学案第2页
    还剩23页未读, 继续阅读
    下载需要40学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    沪科版九年级全册第五节 测量电压课堂教学ppt课件

    展开

    这是一份沪科版九年级全册第五节 测量电压课堂教学ppt课件,文件包含145测量电压课件ppt、145测量电压教案doc、145测量电压同步练习doc、145测量电压导学案doc等4份课件配套教学资源,其中PPT共31页, 欢迎下载使用。

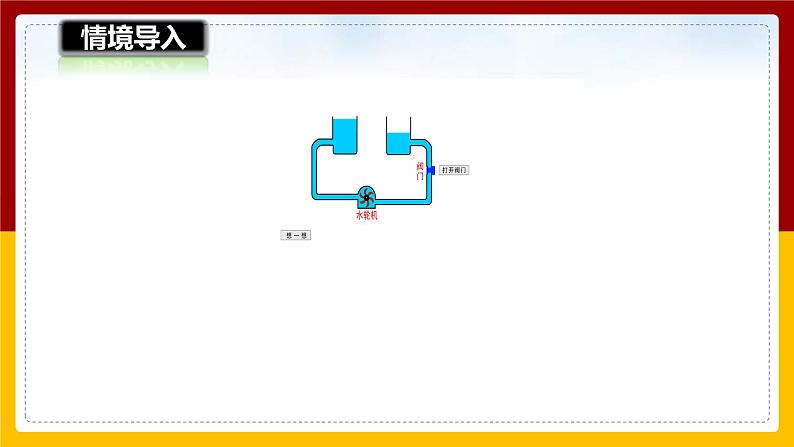

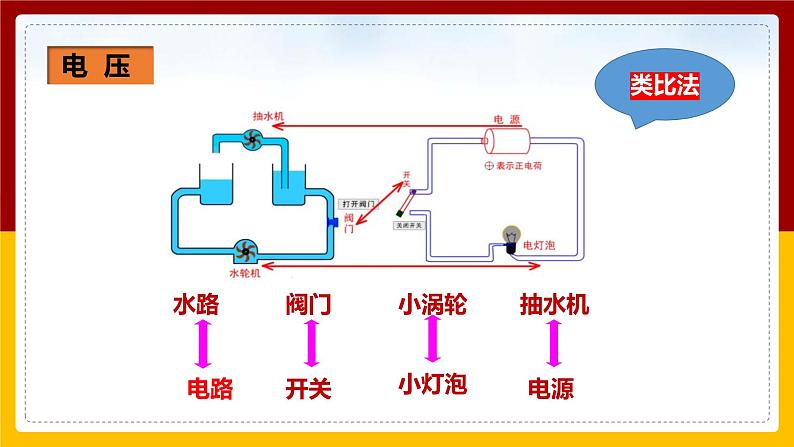

    抽水机 水压 水流
    电 源 电压 电流

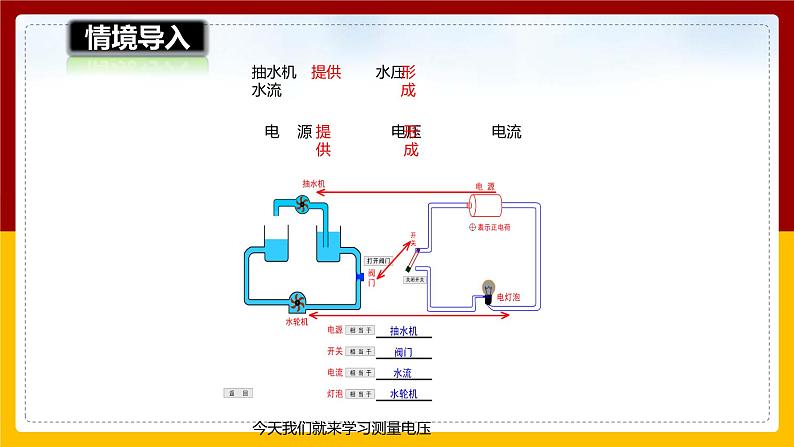

    今天我们就来学习测量电压

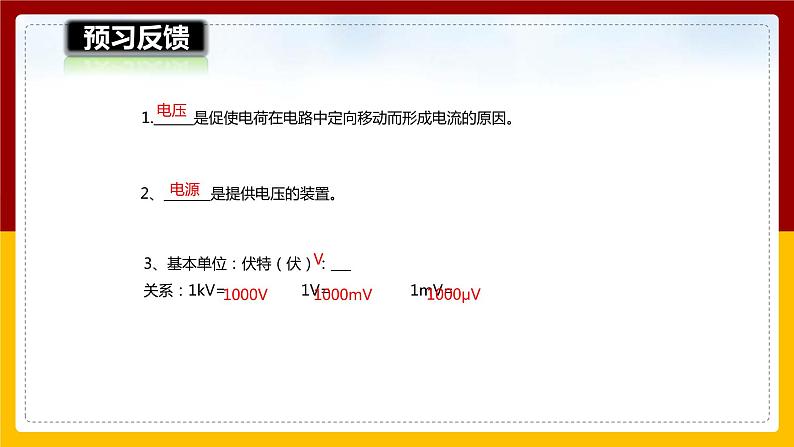

    2、_______是提供电压的装置。
    1.______是促使电荷在电路中定向移动而形成电流的原因。
    3、基本单位:伏特(伏):___关系:1kV= 1V= 1mV=

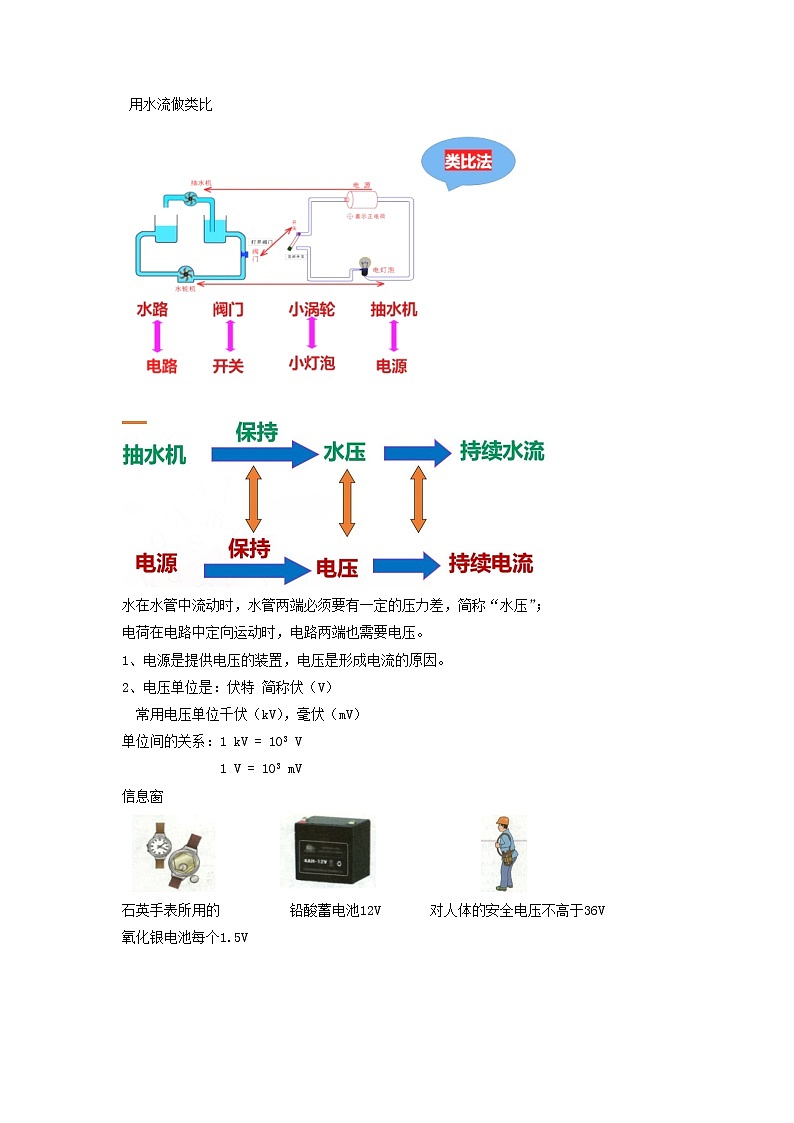

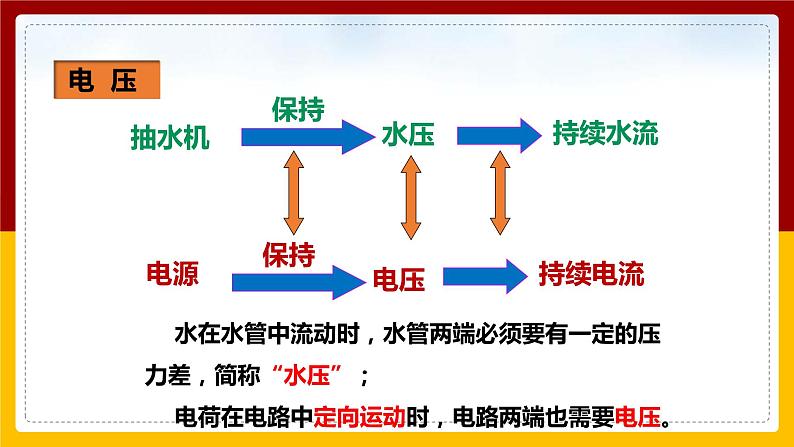

    水在水管中流动时,水管两端必须要有一定的压力差,简称“水压”;电荷在电路中定向运动时,电路两端也需要电压。

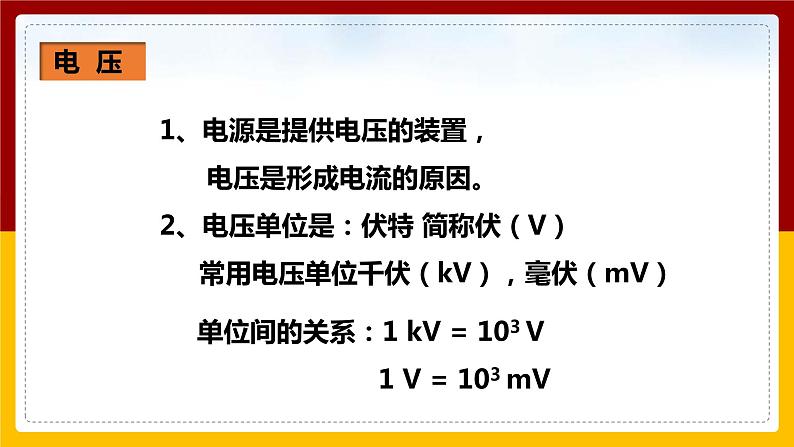

    1、电源是提供电压的装置, 电压是形成电流的原因。2、电压单位是:伏特 简称伏(V) 常用电压单位千伏(kV),毫伏(mV)
    单位间的关系:1 kV = 103 V 1 V = 103 mV

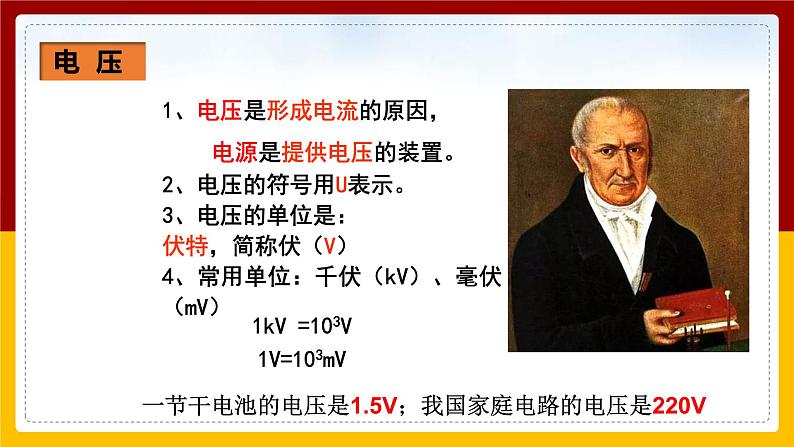

    1、电压是形成电流的原因, 电源是提供电压的装置。2、电压的符号用U表示。3、电压的单位是:伏特,简称伏(V)4、常用单位:千伏(kV)、毫伏(mV)
    1kV =103V1V=103mV
    一节干电池的电压是1.5V;我国家庭电路的电压是220V
    石英手表所用的氧化银电池每个1.5V

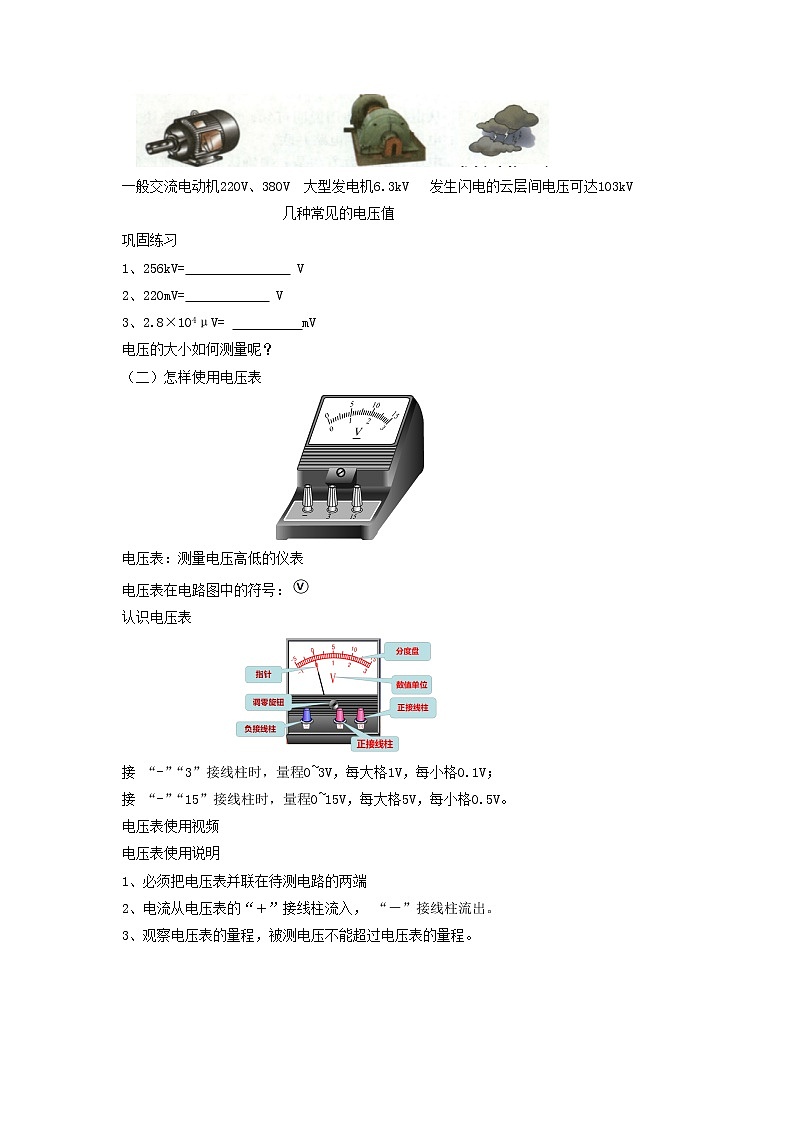

    一般交流电动机220V、380V
    对人体的安全电压不高于36V
    发生闪电的云层间电压可达103kV
    1、256kV= V
    2、220mV= V
    3、2.8×104μV= mV
    电压表在电路图中的符号:
    电压表:测量电压高低的仪表

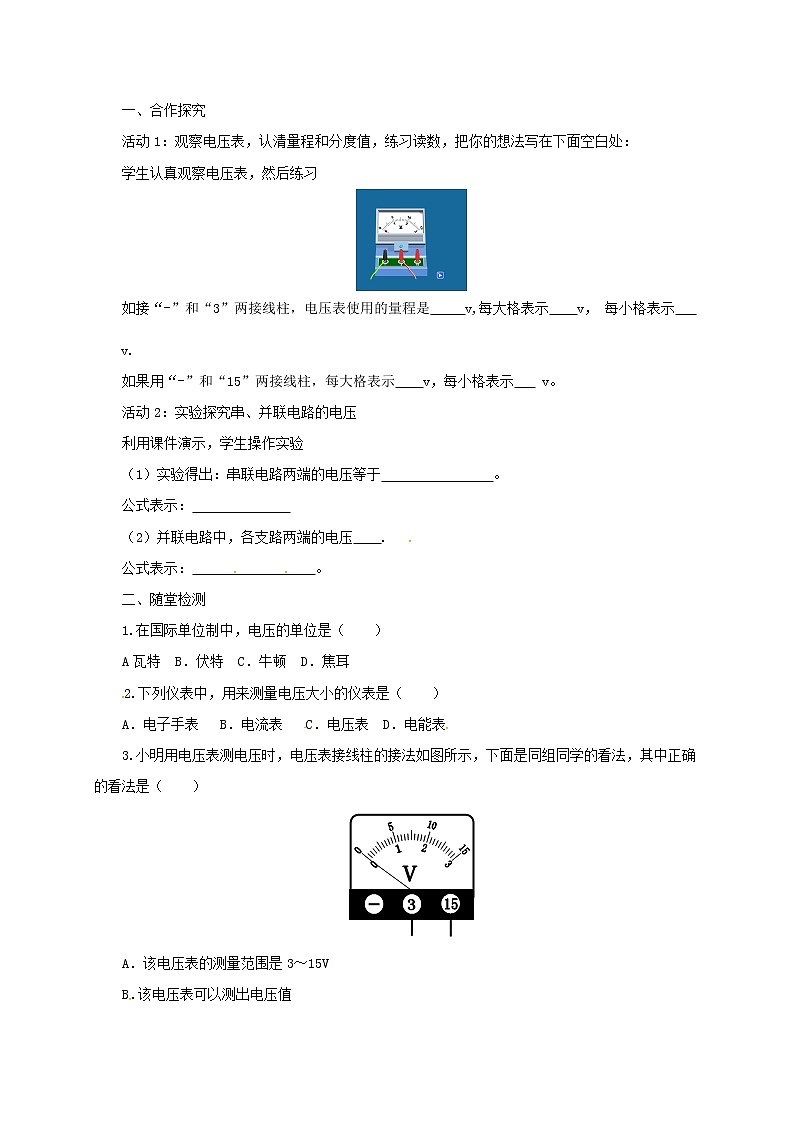

    接 “-”“3”接线柱时,量程0~3V,每大格1V,每小格0.1V;接 “-”“15”接线柱时,量程0~15V,每大格5V,每小格0.5V。
    1、必须把电压表并联在待测电路的两端
    2、电流从电压表的“+”接线柱流入, “-”接线柱流出。
    3、观察电压表的量程,被测电压不能超过电压表的量程。
    第一步:根据所选接线柱看量程;
     三个表的读数各是多少?
    电压表连接过程中经常出现的几种错误:
    (1)电压表的正负接线柱接反了;(2)电压表的量程选择不当;(3)把电压表串联在电路中。
    能否直接连到电源两极上
    电流从“+”进从“-”出
    不能超过表的量程先大后小
    用电压表测干电池的电压
     用电压表测量一节1号干电池、一节5号干电池、一节7号干电池和一粒纽扣电池的电压。
     一节干电池的电压是 ;两节干电池串联的的总电压是 。
     用电压表分别测出A、B之间,B、C之间,A、C之间的电压,填入表格中:
    换用不同规格的灯泡重复上述实验,数据记入表格。
    串联电路两端总电压等于各部分电路两端电压之和。
     用电压表分别测出L1 两端的电压,L2 两端的电压,电源两端的电压,填入表格中:
    并联电路中,各支路两端的电压相等。U1=U2
     世界各国生活用电电压不完全相同。下表给出了部分国家的生活用电电压。
    一、电压⒈电源→电压→电流⒉单位:V、kV、mV⒊常见电压值
    二、电压表⒈量程⒉符号⒊使用规则
    三、电压表测电压⒈串联电路电压特点:U=U1+U2+……+Un⒉并联电路电压特点:U=U1=U2=U3=……=Un
    1.小宁的探究小组在练习使用电压表时,军军把电压表接成了如图所示的电路.当闭合开关时所发生的现象是(  )A.灯泡亮、电压表有示数B.灯泡亮、电压表无示数C.灯泡不亮、电压表有示数D.灯泡不亮、电压表无示数
    2.测量电压的工具是(  )A.电压表 B.电流表 C.验电器 D.电能表
