人教版九年级全册第5节 串、并联电路中电流的规律备课课件ppt

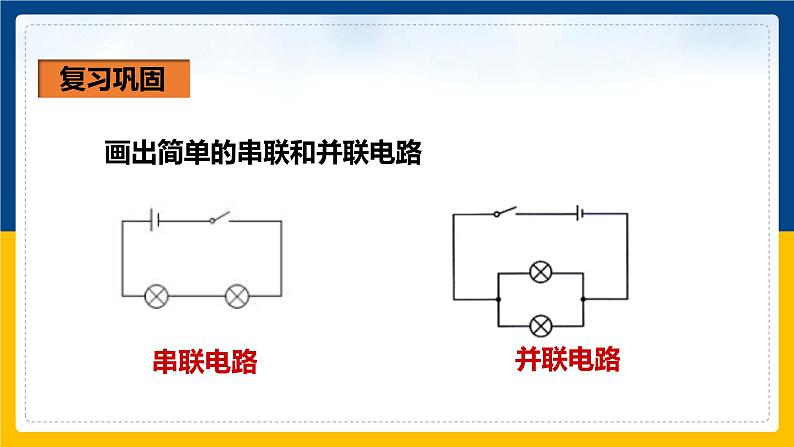

展开画出简单的串联和并联电路

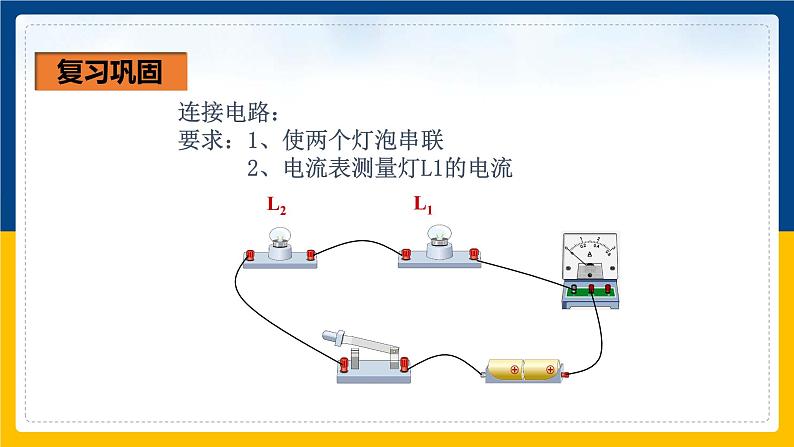

连接电路：要求：1、使两个灯泡串联 2、电流表测量灯L1的电流
开关合上，电灯都能发光。
思考：通过两灯的电流相同吗？

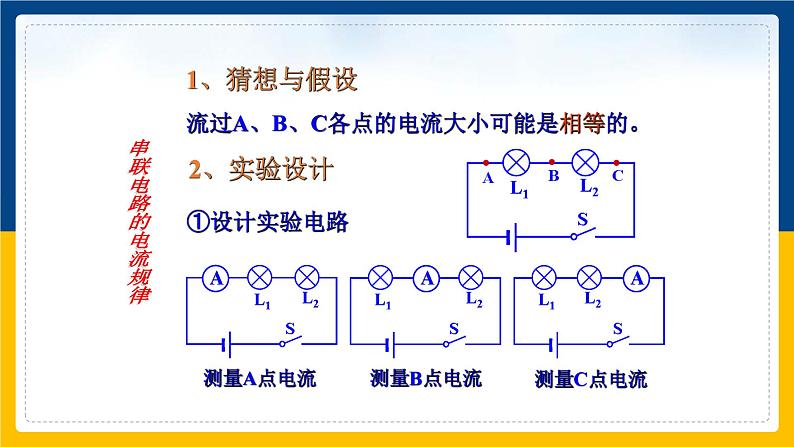

流过A、B、C各点的电流大小可能是相等的。

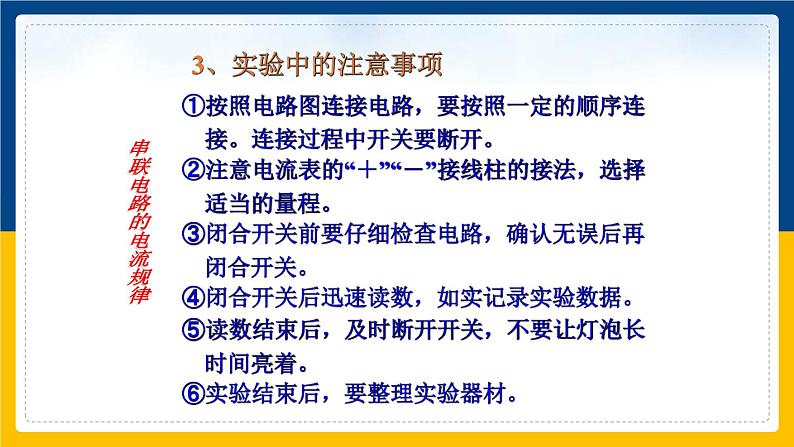

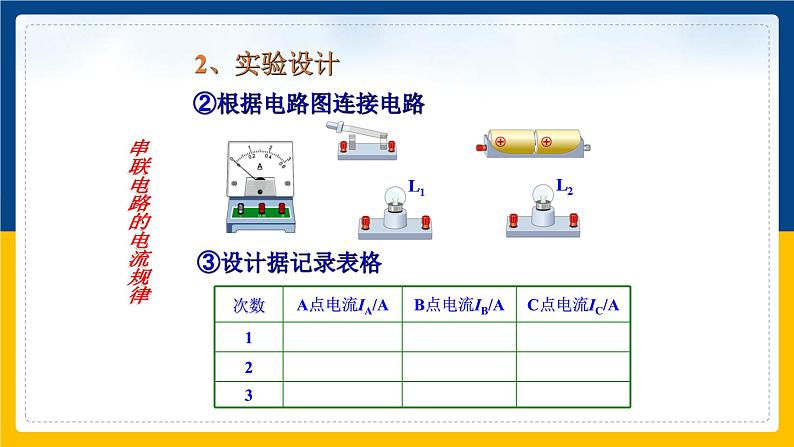

①按照电路图连接电路，要按照一定的顺序连接。连接过程中开关要断开。②注意电流表的“＋”“－”接线柱的接法，选择适当的量程。③闭合开关前要仔细检查电路，确认无误后再闭合开关。④闭合开关后迅速读数，如实记录实验数据。⑤读数结束后，及时断开开关，不要让灯泡长时间亮着。⑥实验结束后，要整理实验器材。
（1）换用不同规格的小灯泡，多次实验的目的
在实验中，经常要设置多次实验，目的通常有两种：一是多次测量取平均值减小误差，二是多次实验，获得多组数据，避免一次数据可能出现的偶然性和特殊性，通过多组数据得出普遍规律。（本实验的目的是第二条）
（2）实验结论：串联电路中，电流处处相等。
串联电路中的电流规律公式是： I＝I1＝I2▪▪▪
流过A、B、C各点的电流大小可能是不相等的。
（1）实验中应该换用不同规格的小灯泡，进行 多交实验。其目的是为了避免偶然性，得出普 遍规律。
提出问题：除了换用不同规格的灯泡，还有没有其它的方法来进行多次实验？讨论后回答。
并联电路中，干路电流等于各支路电流之和。
并联电路中的电流规律公式是： I＝I1＋I2▪▪▪
在图所示的电路中，电流表A1的示数为1.2 A，电流表A2的示数为0.5 A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
实验探究：串并联电路的电流规律： 一、实验器材： 电源、导线、开关、小灯泡（2个规格不同）、电流表二、实验结论： 串联电路中，各点的电流都相等。 即:IA=IB=IC 并联电路中，干路电流等于各并联支路的电流之和。即:IC=IA+IB
1、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表的 示数是0.15A，电流表的 示数是0.25A，则电流表A的示数是（ ）
0.4A B. 0.25A C. 0.15A D. 0.1A
2、如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
3、将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流 （选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是 。
1.完成本节动手动脑学物理 2.完成本节对应练习
