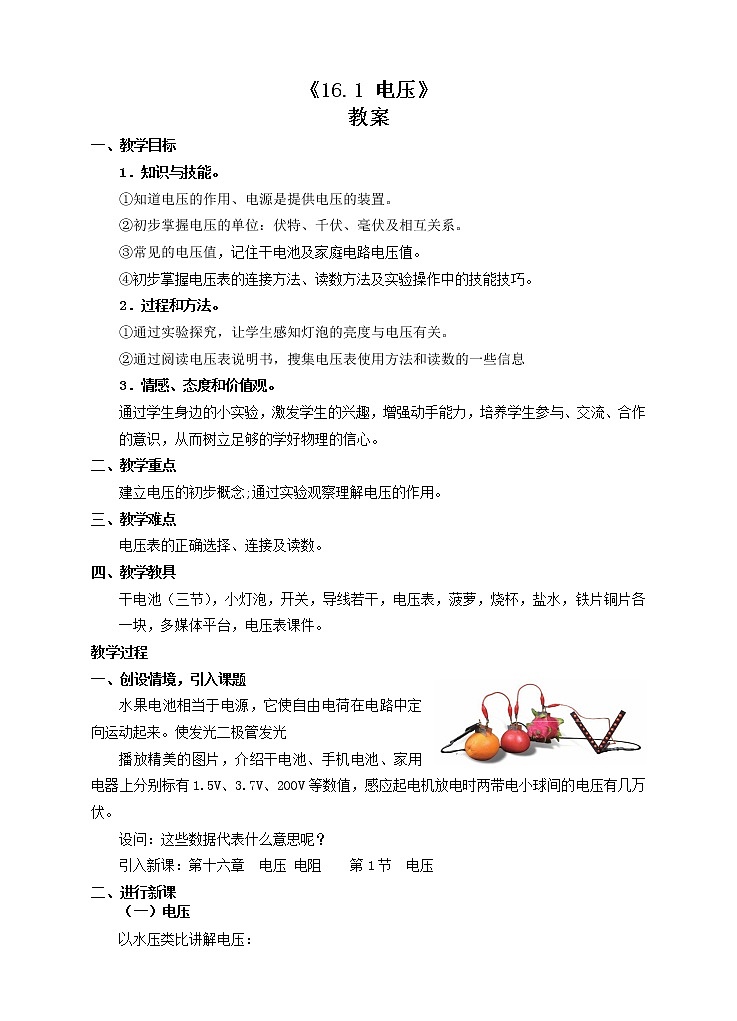

      16.1 电压 (教案).doc
    • 练习
      16.1 电压(练习).doc
    • 学案

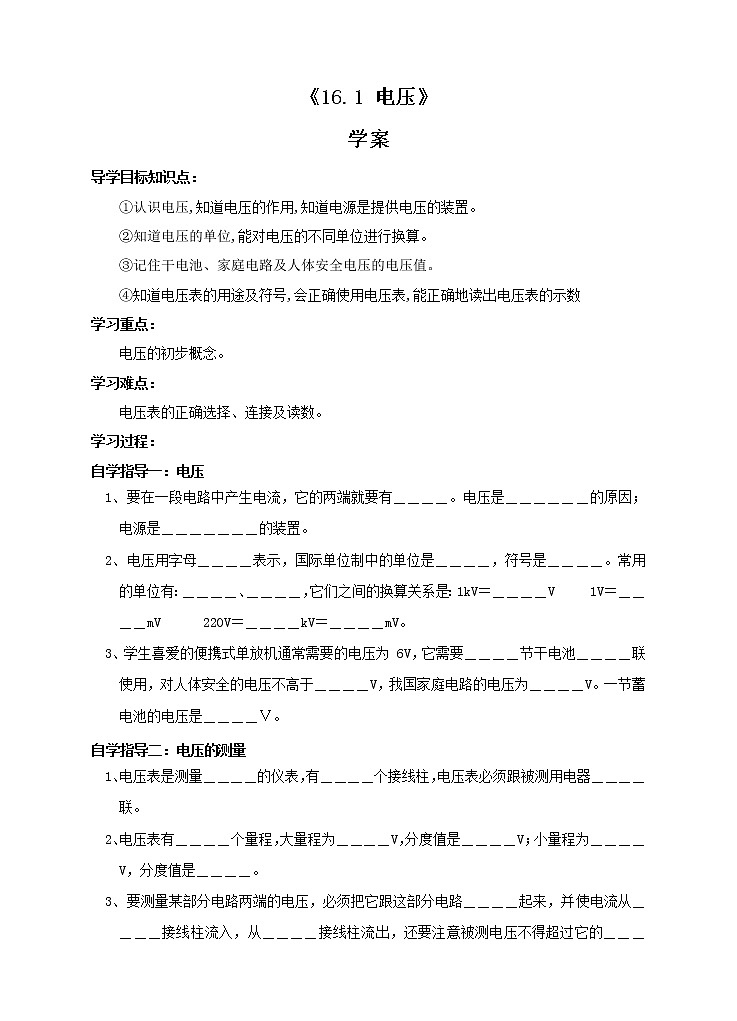

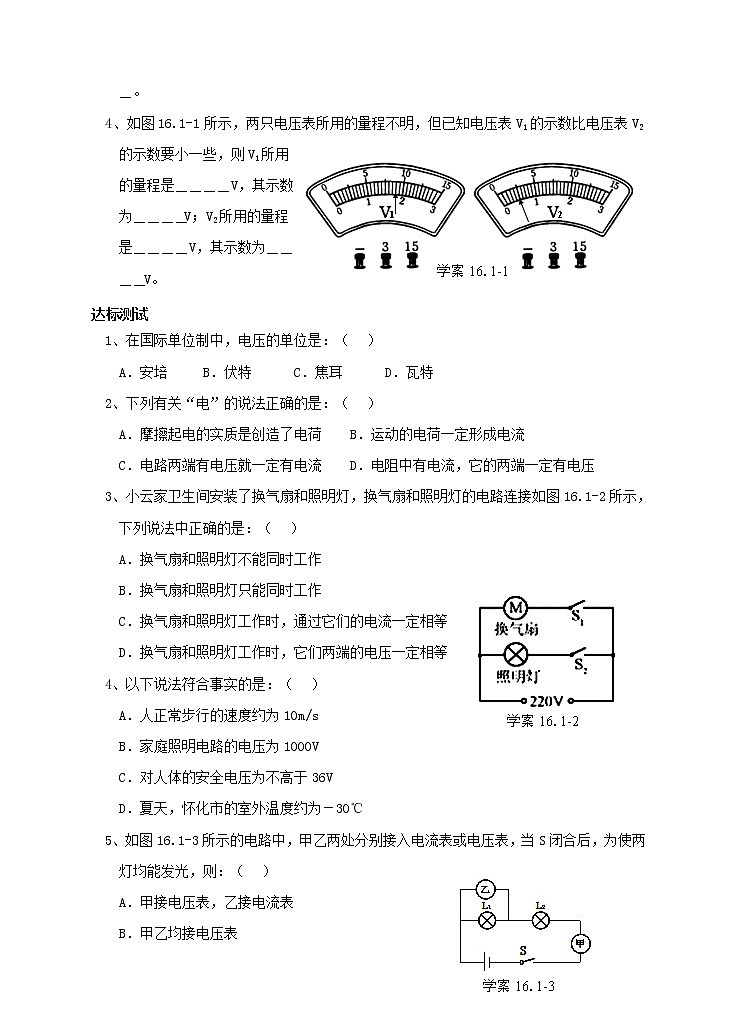

      16.1 电压(学案).doc
    16.1 电压(课件+教案+练习+导学案)01
    16.1 电压(课件+教案+练习+导学案)02
    16.1 电压(课件+教案+练习+导学案)03
    16.1 电压(课件+教案+练习+导学案)04
    16.1 电压(课件+教案+练习+导学案)05
    16.1 电压(课件+教案+练习+导学案)06
    16.1 电压(课件+教案+练习+导学案)07
    16.1 电压(课件+教案+练习+导学案)08
    16.1 电压(课件+教案+练习+导学案)01
    16.1 电压(课件+教案+练习+导学案)02
    16.1 电压(课件+教案+练习+导学案)01
    16.1 电压(课件+教案+练习+导学案)02
    16.1 电压(课件+教案+练习+导学案)01
    16.1 电压(课件+教案+练习+导学案)02
    还剩24页未读, 继续阅读
    下载需要40学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2021学年第十六章 电压 电阻第1节 电压多媒体教学ppt课件

    展开
    这是一份2021学年第十六章 电压 电阻第1节 电压多媒体教学ppt课件,文件包含161电压课件ppt、161电压练习doc、161电压教案doc、161电压学案doc等4份课件配套教学资源,其中PPT共32页, 欢迎下载使用。

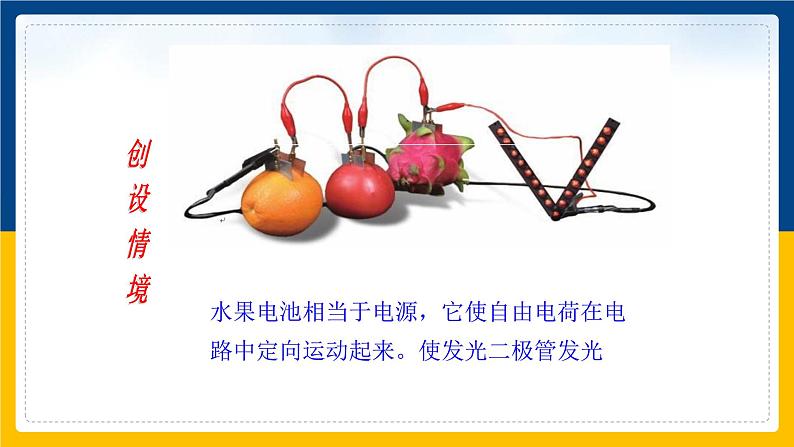

    水果电池相当于电源,它使自由电荷在电路中定向运动起来。使发光二极管发光
    干电池上标有1.5V字样
    手机电池上标有3.7伏特和4.2V字样
    电视机铭牌上标有220V字样

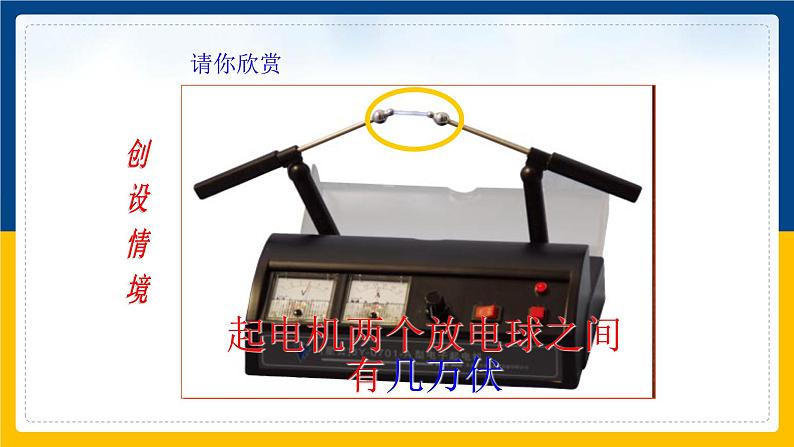

    起电机两个放电球之间有几万伏

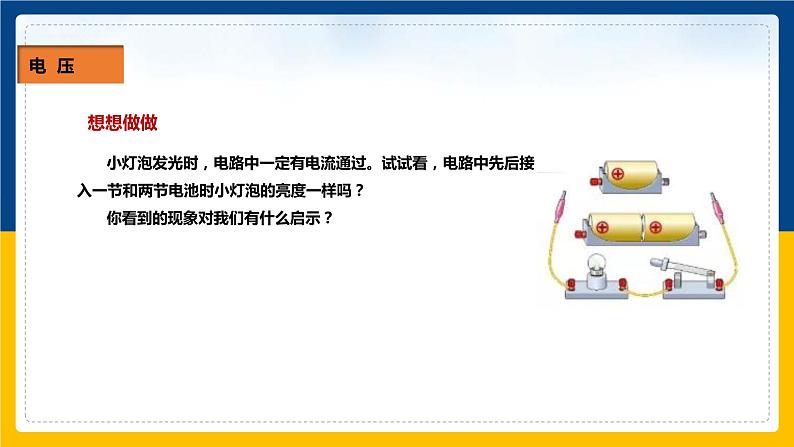

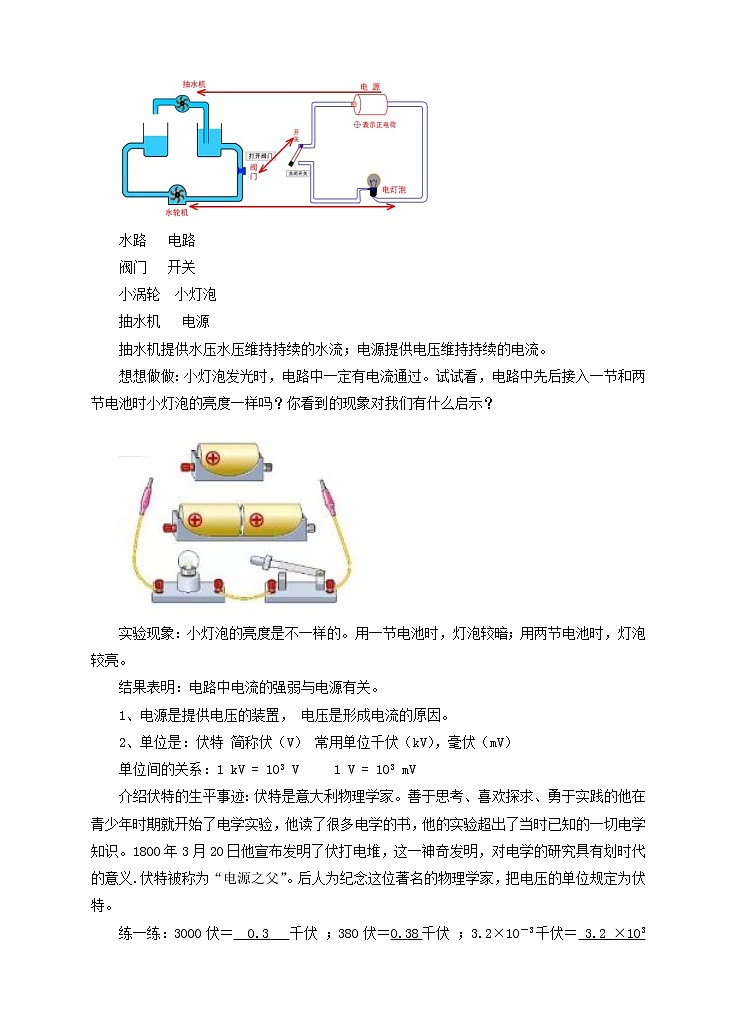

    小灯泡发光时,电路中一定有电流通过。试试看,电路中先后接入一节和两节电池时小灯泡的亮度一样吗?你看到的现象对我们有什么启示?

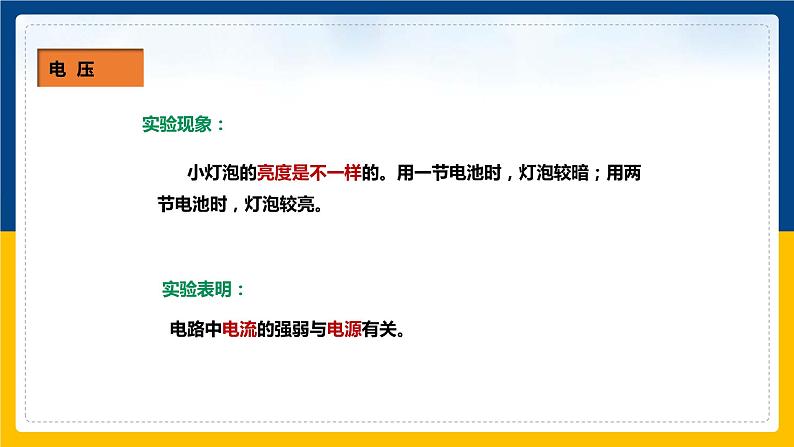

    小灯泡的亮度是不一样的。用一节电池时,灯泡较暗;用两节电池时,灯泡较亮。
    电路中电流的强弱与电源有关。

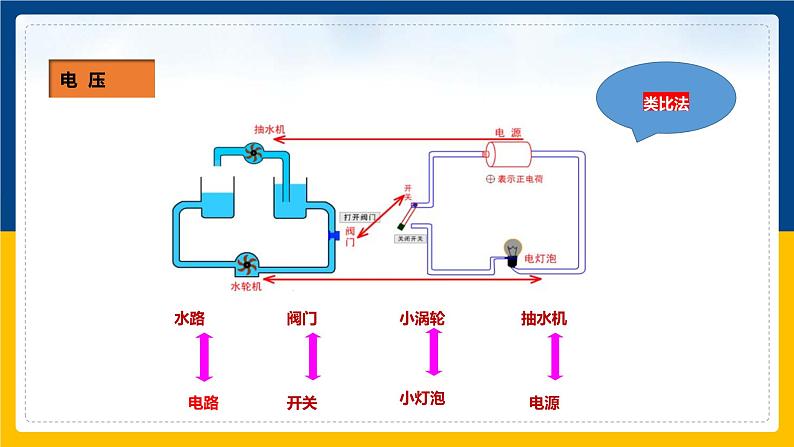

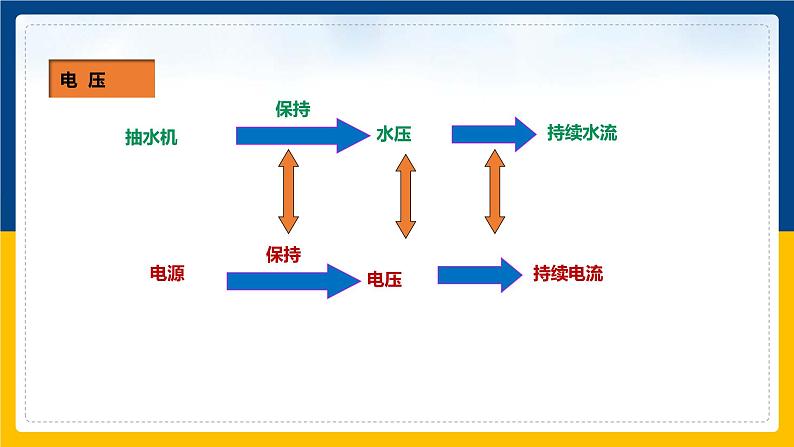

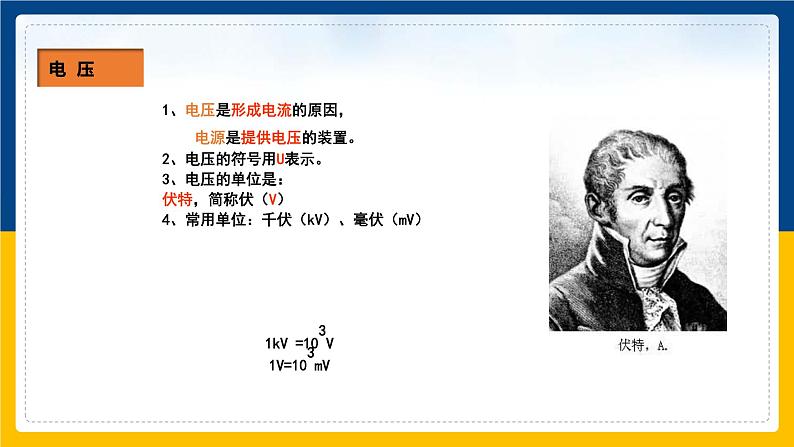

    1、电压是形成电流的原因, 电源是提供电压的装置。2、电压的符号用U表示。3、电压的单位是:伏特,简称伏(V)4、常用单位:千伏(kV)、毫伏(mV)
    1kV =103V1V=103mV
    伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验,他读了很多电学的书,他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆,这一神奇发明,对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家,把电压的单位规定为伏特。
    1、256kV= V
    2、220mV= V
    3、2.8×104μV= mV
    1节干电池_____V
    1节铅蓄电池_____V
    对人体的安全电压:不高于36V
    电鳐的模样很怪,扁平身子,头和胸连在一起,浑身光滑无鳞,电鳐凭着自己的“电武器”,能随意放电,在海洋里几乎是无敌的,能产生200V以上的电压。 人如果不小心踩着海底的电鳐时,它放出的电足够将一个成年人电倒。
    电压表:测量电压高低的仪表
    接 “-”“3”接线柱时,量程0~3V,每大格1V,每小格0.1V;接 “-”“15”接线柱时,量程0~15V,每大格5V,每小格0.5V。
    1、调零:使用前检查指针是否指在零刻度线----调零
    电流从电压表的“+”接线柱流入, “-”接线柱流出。
    必须把电压表并联在待测电路的两端,
    在小量程范围内,再改用小量程。被测电流不能超过电压表的量程
    正确使用电压表的四点注意事项
    量程和分度值,数格算读数
    第一步:根据所选接线柱看量程;
    能否直接连到电源两极上
    电流从“+”进从“-”出
    不能超过表的量程先大后小
    电压表和电流表的异同:
    什么提供电压,电压的作用。电压的代表符号电压的单位,单位符号及换算常见的电压值
    作用结构正确使用方法读数

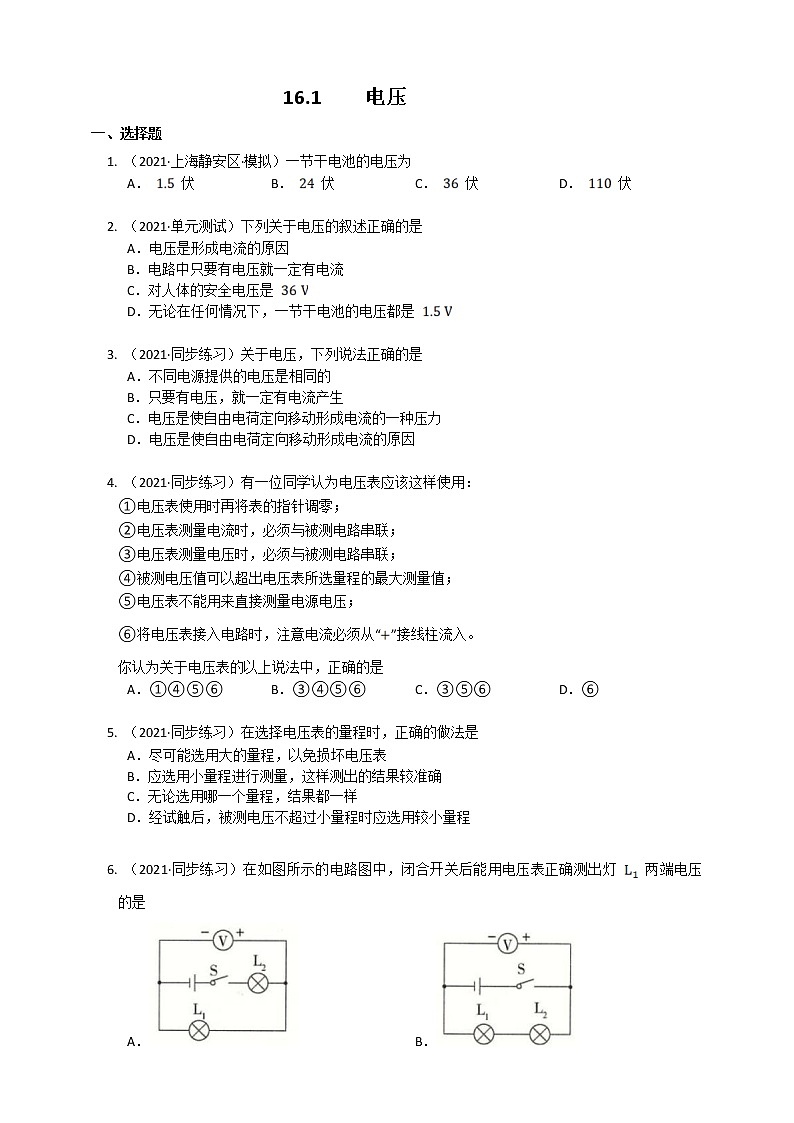

    1、要在一段电路中产生电流,它的两端就必须有_______。 2、电压的符号是____,电压的单位是_____,其符号是____;电压的常用单位还有______和______。 3、1kV=_____V 1V=_____mV; 4、一节干电池的电压为_____,家庭电路的电压为______。 5、通过观测电压表,知道电压表有___个接线柱,____个量程;应与被测元件____联。

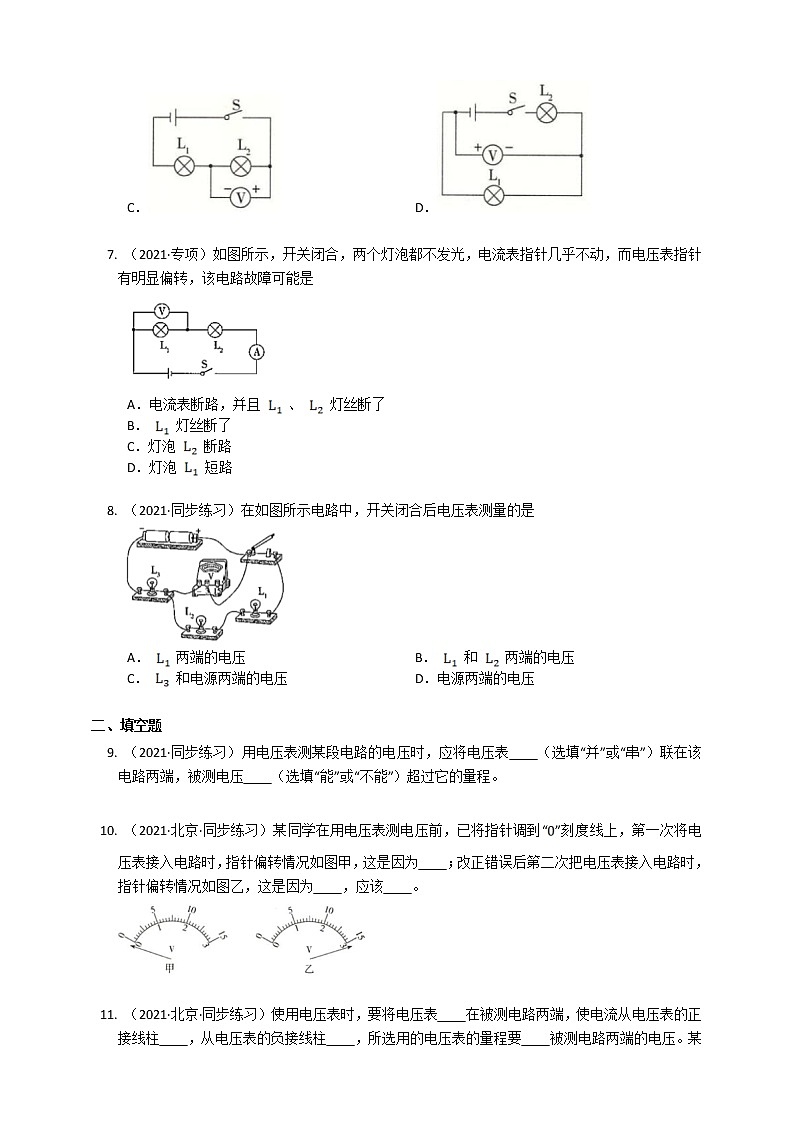

    6、在下图所示的电路中,电压表所测的是哪只灯泡的电压?
    电压表测L2两端的电压
    7、关于电压表的使用,正确的是( )A. 电压表不能直接测量电源电压,否则会烧坏B. 尽可能选大的量程,以免损坏电压表C. 经试触后,被测电压不超过小量程时,应选 用较小量程D. 电压表接入电路时,不用考虑“+”“-” 接线柱的接法
    8、如果某次电学实验不能正常进行,需要判断干电池是否报废,可取一节干电池,用电压表来测量它的电压,下列步骤中正确的是( ) ①把电压表的正接线柱与干电池的负极接触,负接线柱与正极接触②在刻度盘上读出电压值③选择电压表的量程为3 V④把电压表的负接线柱与干电池的负极接触,正接线柱与正极接触⑤选择电压表的量程为15VA.③②① B.①⑤③ C.③④② D.①④②
    9、如图所示为一个正确的电路图,其中a b是电表,则( )A.a b 均为电流表B.a b均为电压表C.a 是电流表,b是电压表D.a 是电压表,b是电流表
    10、下图是用电压表测灯泡两端电压的电路,其中电压表使用正确是( )
