16.4  变阻器

一、选择题

1. （2021·上海长宁区·模拟）滑动变阻器实现变阻是通过改变连入电路中电阻丝的

 A．电压 B．电流 C．长度 D．材料

2. （2021·同步练习）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片 向右移动时，灯泡变亮，则下列接法符合要求的是

 A． 接 ， 接  B． 接 ， 接

 C． 接 ， 接  D． 接 ， 接

3. （2021·同步练习）如图所示，当滑动变阻器的滑片向 端滑动时，下列四种接法中，变阻器接入电路的电阻值变小的是

 A． B．

 C． D．

4. （2021·单元测试）小明想用滑动变阻器控制小灯泡的亮度，设计了如图所示的四种电路，滑片向右滑动能使灯泡变暗的是

 A．

 B．

 C．

 D．

5. （2021·同步练习）如图所示，当滑动变阻器的滑片 向左移动时，能使电路中的电阻变小的接法是

 A． B．

 C． D．

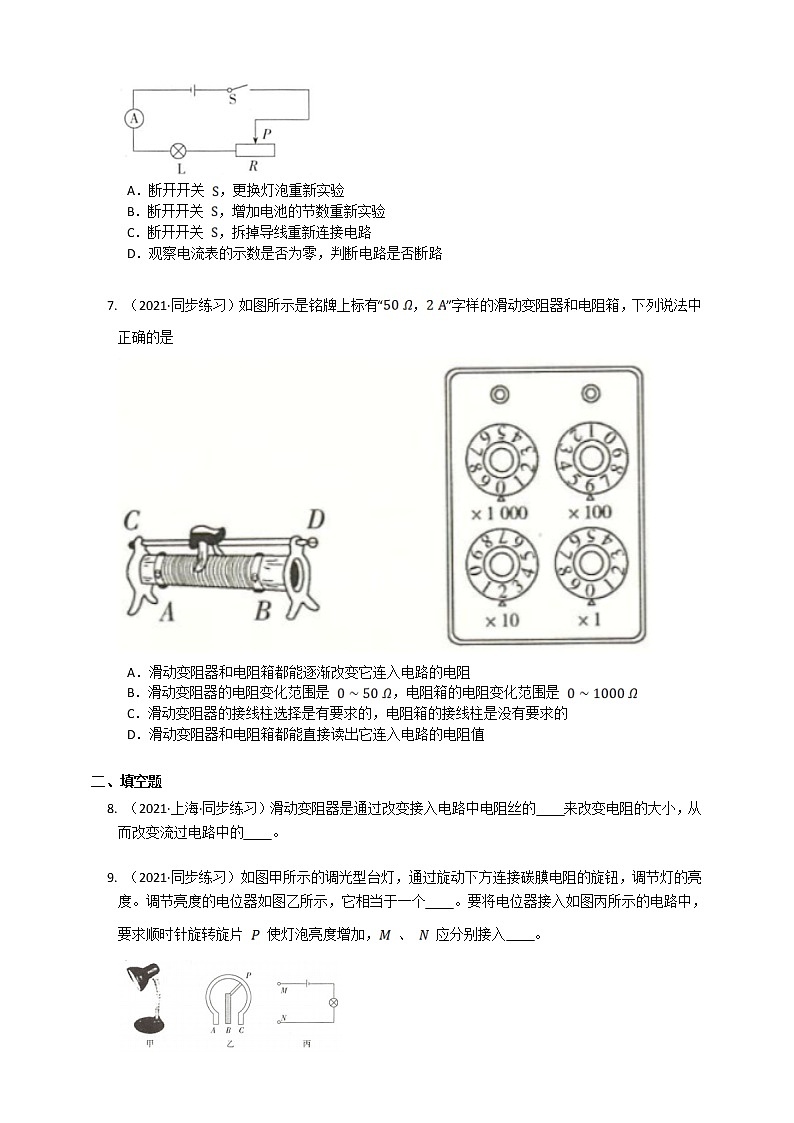

6. （2021·同步练习）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关 ，发现小灯泡不亮。接下来的操作，在以下步骤中最合理的是

 A．断开开关 ，更换灯泡重新实验

 B．断开开关 ，增加电池的节数重新实验

 C．断开开关 ，拆掉导线重新连接电路

 D．观察电流表的示数是否为零，判断电路是否断路

7. （2021·同步练习）如图所示是铭牌上标有“，”字样的滑动变阻器和电阻箱，下列说法中正确的是

 A．滑动变阻器和电阻箱都能逐渐改变它连入电路的电阻

 B．滑动变阻器的电阻变化范围是 ，电阻箱的电阻变化范围是

 C．滑动变阻器的接线柱选择是有要求的，电阻箱的接线柱是没有要求的

 D．滑动变阻器和电阻箱都能直接读出它连入电路的电阻值

二、填空题

8. （2021·上海·同步练习）滑动变阻器是通过改变接入电路中电阻丝的    来改变电阻的大小，从而改变流过电路中的    。

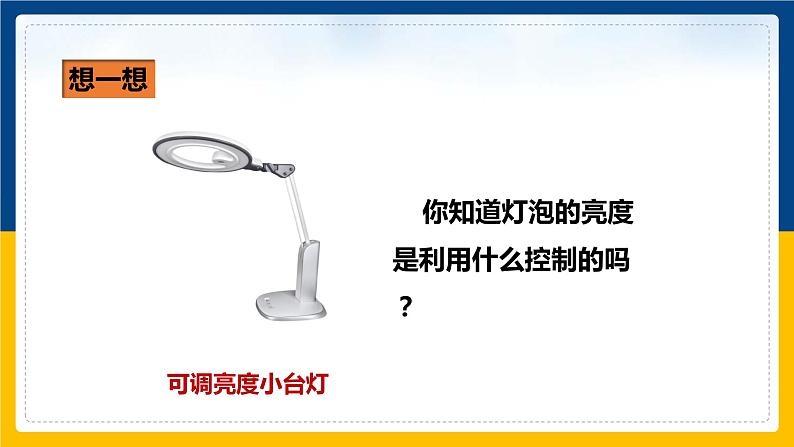

9. （2021·同步练习）如图甲所示的调光型台灯，通过旋动下方连接碳膜电阻的旋钮，调节灯的亮度。调节亮度的电位器如图乙所示，它相当于一个    。要将电位器接入如图丙所示的电路中，要求顺时针旋转旋片 使灯泡亮度增加， 、 应分别接入    。

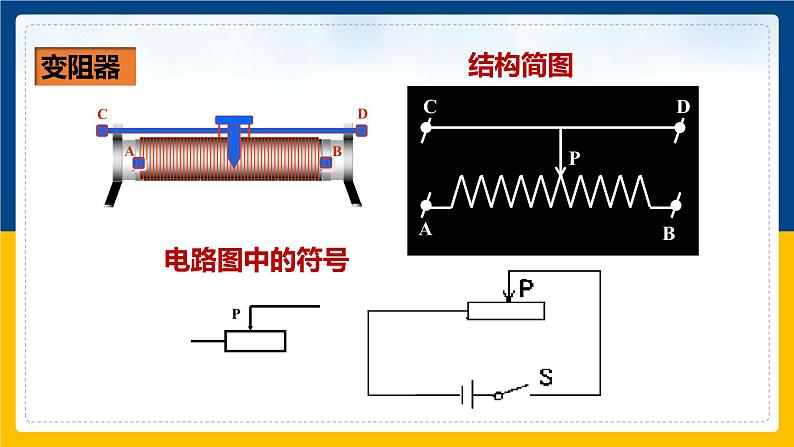

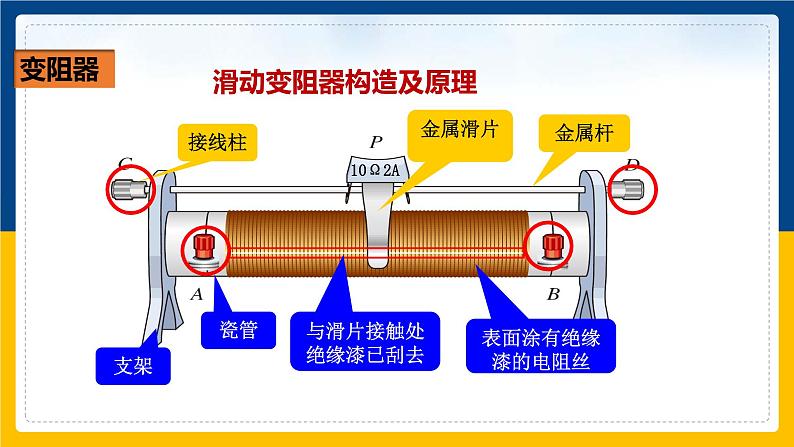

10. （2021·北京·期末）如图为滑动变阻器的结构示意图，它是根据一定温度下材料、横截面积一定时，导体越长，导体的电阻越    的原理做成的。把滑动变阻器滑片移动到不同位置时，连入电路中的导体    不同，从而改变接入电路中电阻的大小。将滑动变阻器的两个接线柱接到电路中，要求滑片 向右移动时电路中的电流逐渐变小，连入电路的是    两接线柱。

三、综合应用题

11. （2021·单元测试）如图所示。

(1)  把 接 ， 接 ，当滑片 向右滑动时，电流表示数将    ；

(2)   接 ， 向左滑动时，发现灯泡变亮，则 应接    ；

(3)  当 接 ， 接 时，变阻器滑片向右移动时，灯泡的亮度将    。

四、实验题

12. （2021·同步练习）用滑动变阻器改变小灯泡的亮度：

(1)  要求滑动变阻器的滑片向左移动时能使灯 亮度变暗。请用笔画线代替导线连接实物，并在方框内画出相应的电路图。

(2)  滑动变阻器的铭牌上标有“”的字样，其中“”指的是    两个接线柱间的电阻值；“”指的是    。

(3)  如果还想知道电路中电流的改变情况，需要在电路中    联一个电流表，并增加    根导线。

(4)  开始实验后，甲同学发现无论如何移动滑片 ，灯的亮度都不发生变化，而且一直很亮，这可能是    。

答案

一、选择题

1.  【答案】C

【知识点】滑动变阻器

2.  【答案】B

【解析】灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片 向右移动时，其接入电路的电阻是减小的，则应是滑片右侧的电阻丝接入电路（即一定要接 接线柱），滑动变阻器应采用“一上一下”的接法。故选B。

【知识点】滑动变阻器

3.  【答案】C

【解析】由A图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；由B图可知，向 端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故B不符合题意；由C图可知，向 端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器接入电路的阻值变小，故C符合题意；由D图可知，向 端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故D不符合题意。

【知识点】滑动变阻器

4.  【答案】B

【解析】A图，同时接了滑动变阻器下面两接线柱，滑动变阻器不能控制小灯泡的亮度，故A错误；B图，滑片左侧的电阻丝接入电路，即滑片向右移动，电路电阻变大，电流变小，灯泡变暗，故B正确；C图，滑片右侧的电阻丝接入电路，即滑片向右移动，电路电阻变小，电流变大，灯泡变亮，故C错误；D图，同时接了滑动变阻器上面两接线柱，滑动变阻器不能控制小灯泡的亮度，故D错误。

【知识点】滑动变阻器

5.  【答案】D

【解析】A图滑动变阻器的接线柱接 和 ，无电阻丝连入电路，故A不符合题意；B图滑动变阻器的接线柱接 和 ，连入电路中的电阻丝是 部分，当滑片 向左滑动时， 电阻丝长度变大，电路中的电阻变大，故B不符合题意；C图滑动变阻器的接线柱接 和 ，连入电路中的电阻丝是 部分，无论怎样移动滑片，滑动变阻器接入电路中的电阻都不变，故C不符合题意；D图滑动变阻器的接线柱接 和 ，连入电路中的电阻丝是 部分，当滑片 向左滑动时， 电阻丝长度变小，电路中的电阻变小，故D符合题意。

【知识点】滑动变阻器

6.  【答案】D

【解析】若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故A、B错误；如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误。该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数，如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光，故D正确。

【知识点】用滑动变阻器改变电路中的电流

7.  【答案】C

【解析】滑动变阻器是靠改变连入电路中电阻丝的长度来改变电阻的；电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。电阻箱能直接从旋钮指示的数字上读出连入的电阻值，但不能逐渐改变连入电路的电阻，滑动变阻器能连续改变接入电路中的阻值，但不能读数，A、D错误；由图可知，电阻箱的阻值变化范围是 ，B错：滑动变阻器的四个接线柱只能按“一上一下”的要求接入两个，电阻箱的两个接线柱只要接入电路就行。

【知识点】电阻箱、滑动变阻器

二、填空题

8.  【答案】长度；电流

【解析】滑动变阻器是通过改变接入电路中的电阻丝长度来改变电阻大小的，在电源电压一定的情况下，滑动变阻器通过改变电阻来改变电路中的电流。

【知识点】滑动变阻器

9.  【答案】滑动变阻器；

【解析】通过旋动下方连接碳膜电阻的旋钮，调节灯的亮度，其实质是个滑动变阻器；顺时针旋转旋片时，灯泡变亮，原因是电路中电阻变小，电流变大，所以把 、 分别与电路中的 、 相连即可。

【知识点】滑动变阻器

10.  【答案】大；长度；

【解析】滑动变阻器是根据一定温度下，材料、横截面积一定时，导体越长，导体的电阻越大的原理做成的；移动滑动变阻器的滑片，改变了连入电路中电阻丝的长度，从而改变连入电路中的导体电阻大小；当滑片向右移动时，电路中的电流逐渐变小，根据欧姆定律知，变阻器连入电路的电阻值变大，则连入电路中电阻丝的长度变长，则由图知接 、 或 、 两接线柱时符合要求。

【知识点】滑动变阻器、影响电阻大小的因素

三、综合应用题

11.  【答案】

(1)  变小

(2)

(3)  不变

【解析】

(1)   接 ， 接 时， 段接入了电路，滑片 向右滑动时，接入电阻变大，电流表示数变小。

(2)  把 接 ，滑片向左移动时，灯泡变亮，说明电路中的电流变大，滑动变阻器接入电路的阻值减小，因此是将 段接入了电路，即 接 。

(3)   接 ， 接 时，滑动变阻器整个电阻丝接入电路，滑动变阻器滑片将失去作用，因此滑片无论如何移动，灯泡的亮度均不变。

【知识点】滑动变阻器、用滑动变阻器改变电路中的电流

四、实验题

12.  【答案】

(1)  见解析

(2)   、 ；该滑动变阻器允许通过的最大电流是

(3)  串；

(4)  同时连接了滑动变阻器上面两个接线柱

【解析】

(1)  滑动变阻器要改变小灯泡的亮度，则滑动变阻器与灯泡串联，且滑动变阻器应“一上一下”连接，向左移动滑片，能使灯 亮度变暗，说明电路中电流变小，电阻变大，所以应将滑片右侧电阻丝接入电路中，由此连接实物电路，如图所示。

根据实物电路画出电路图，如图所示。

(2)  当把 、 两个接线柱接入电路时，滑动变阻器连入电路的阻值为 ，是滑动变阻器的最大阻值。“”指的是该滑动变阻器允许通过的最大电流为 。

(3)  用 根导线把电流表串联在电路中，即可测电路中的电流。

(4)  甲同学发现无论怎样移动滑片 ，灯的亮度都不发生变化，而且一直很亮，可能是接了滑动变阻器上面的两个接线柱。

【知识点】用滑动变阻器改变电路中的电流、电路图、实物电路的连接
