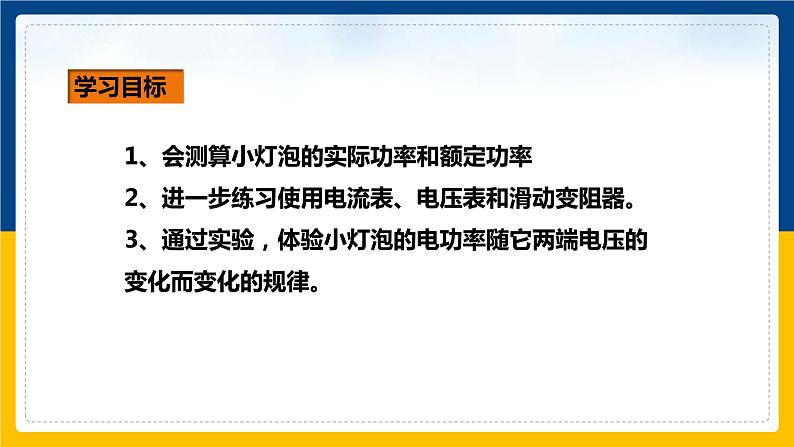

1、会测算小灯泡的实际功率和额定功率2、进一步练习使用电流表、电压表和滑动变阻器。3、通过实验，体验小灯泡的电功率随它两端电压的 变化而变化的规律。

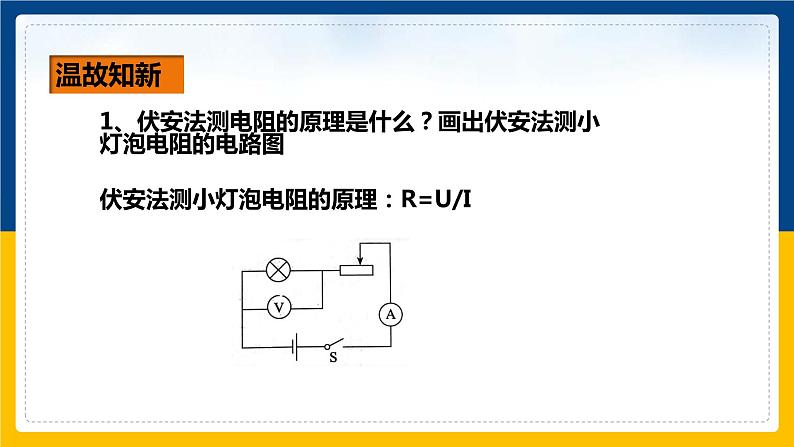

1、伏安法测电阻的原理是什么？画出伏安法测小 灯泡电阻的电路图
伏安法测小灯泡电阻的原理：R=U/I

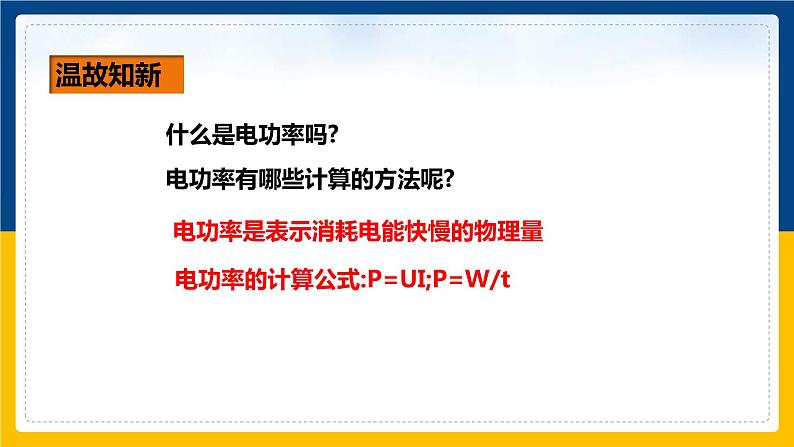

什么是电功率吗?电功率有哪些计算的方法呢?
电功率是表示消耗电能快慢的物理量
电功率的计算公式:P=UI;P=W/t

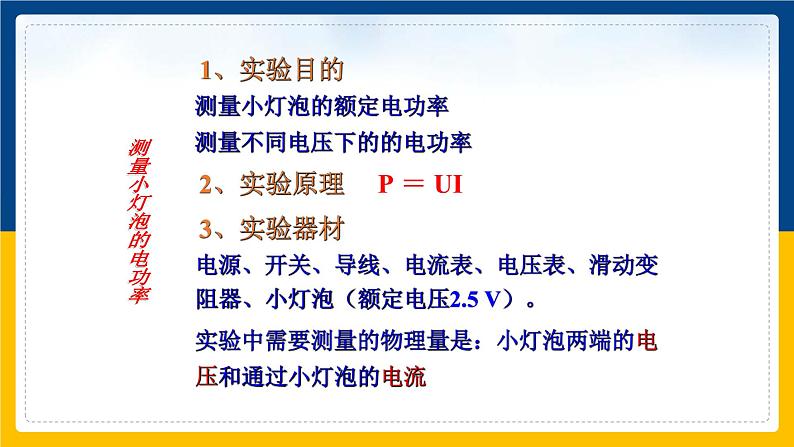

测量小灯泡的额定电功率测量不同电压下的的电功率

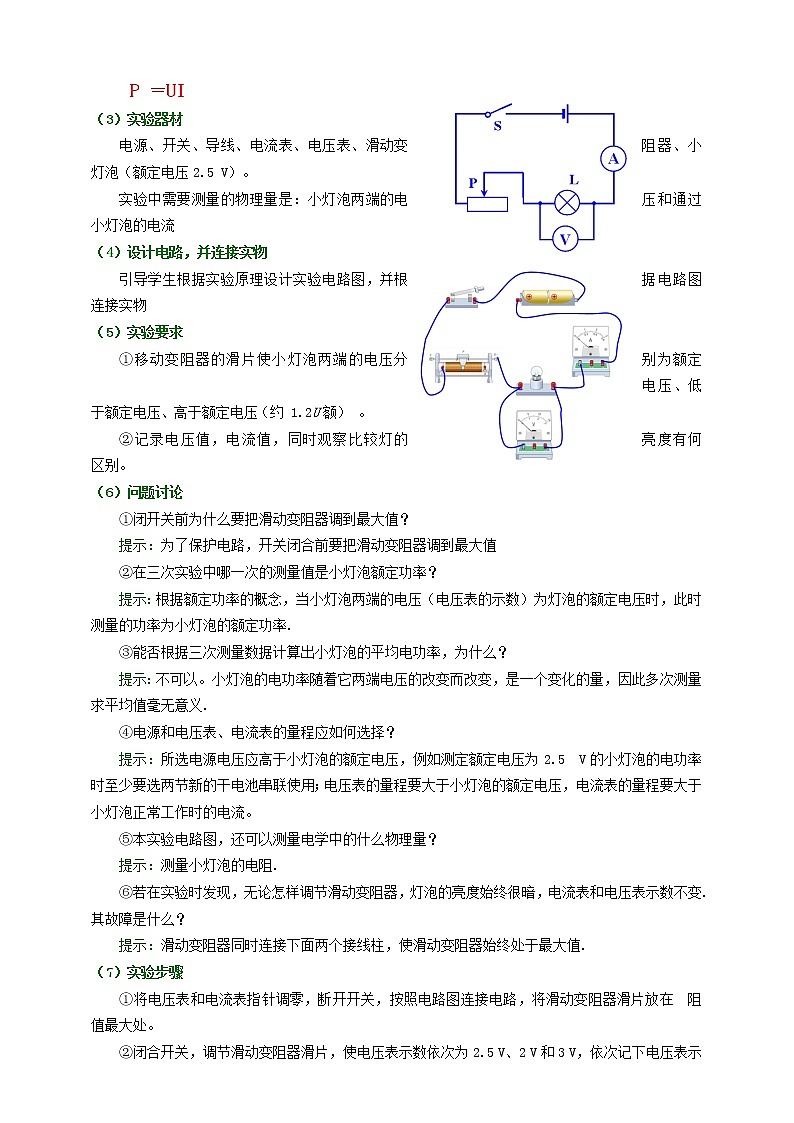

P ＝ UI
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）。
实验中需要测量的物理量是：小灯泡两端的电压和通过小灯泡的电流

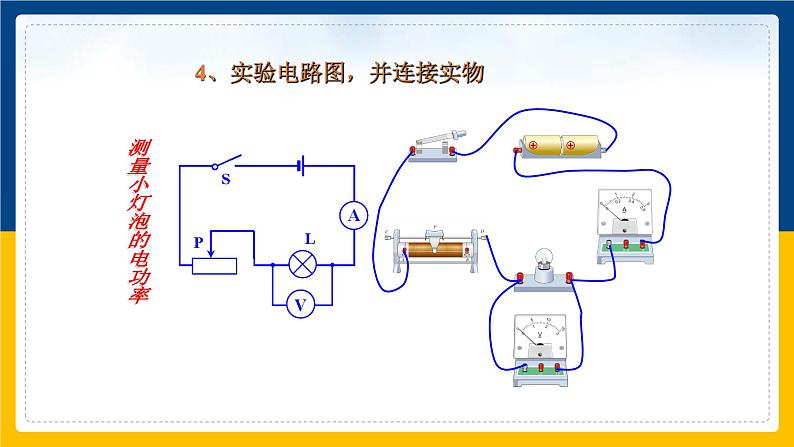

4、实验电路图，并连接实物

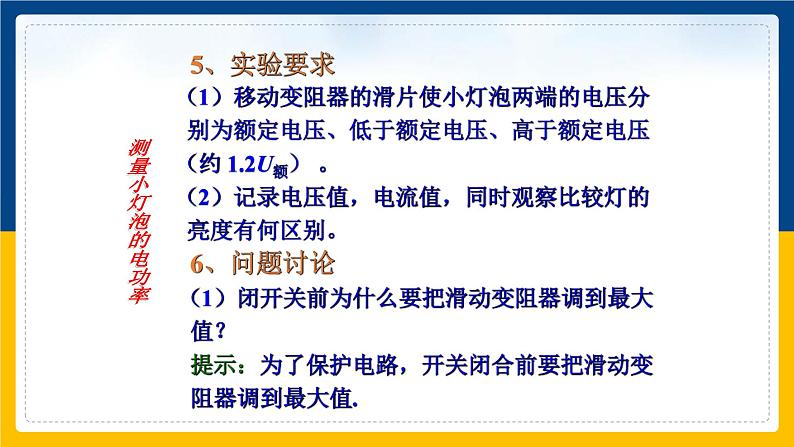

（1）移动变阻器的滑片使小灯泡两端的电压分 别为额定电压、低于额定电压、高于额定电压（约 1.2U额） 。（2）记录电压值，电流值，同时观察比较灯的 亮度有何区别。
（1）闭开关前为什么要把滑动变阻器调到最大 值？ 提示：为了保护电路，开关闭合前要把滑动变 阻器调到最大值.

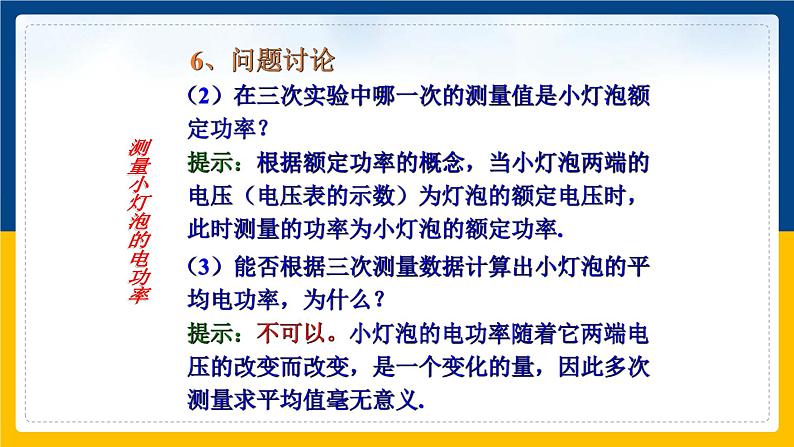

（2）在三次实验中哪一次的测量值是小灯泡额 定功率？ 提示：根据额定功率的概念，当小灯泡两端的 电压（电压表的示数）为灯泡的额定电压时， 此时测量的功率为小灯泡的额定功率.
（3）能否根据三次测量数据计算出小灯泡的平 均电功率，为什么？ 提示：不可以。小灯泡的电功率随着它两端电 压的改变而改变，是一个变化的量，因此多次 测量求平均值毫无意义.
提示：所选电源电压应高于小灯泡的额定电压，例如测定额定电压为 2.5 V 的小灯泡的电功率时至少要选两节新的干电池串联使用；电压表的量程要大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作时的电流。
（4）电源和电压表、电流表的量程应如何选择？
（5）本实验电路图，还可以测量电学中的什么 物理量？ 提示：测量小灯泡的电阻.（6）若在实验时发现，无论怎样调节滑动变阻 器，灯泡的亮度始终很暗，电流表和电压表示 数不变.其故障是什么？ 提示：滑动变阻器同时连接下面两个接线柱， 使滑动变阻器始终处于最大值.
（1）将电压表和电流表指针调零，断开开关， 按照电路图连接电路，将滑动变阻器滑片放在 阻值最大处。（2）闭合开关，调节滑动变阻器滑片，使电压 表示数依次为2.5 V、2 V和3 V，依次记下电压 表示数U和对应的电流表示数I，分别将U、I记 录在表格中；（3）观察并比较三次小灯泡的发光情况，将现 象记录在表格中。
小灯泡的额定电压是2.5V。
U实＝U额，P实 ＝ P额，灯正常发光
U实＜U额，P实 ＜ P额，灯比正常发光暗
U实＞U额，P实 ＞ P额，灯比正常发光亮
1．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是（　　）A．电压表的正、负接线柱接错了B．电压表的量程选择不合适C．电压表坏了D．电压表与滑动变阻器并联
2. 在测定小灯泡电功率的实验中：（1）电源电压要 小灯泡的额定电压，串联一个滑动变阻器是为了 ；（2）闭合开关前，滑动变阻器应放在 位置上，这样做的好处是 ；（3）为了测定有“4.5V”字样的小灯泡的功率，除了要用电压表、电流表、小灯泡、开关、滑动变阻器、导线外，还应在下列器材中选用 。A．三节干电池； B．三节蓄电池； C．两节干电池； D．两节蓄电池。
改变小灯泡两端的电压与电流达到多次测量的效果
防止电流过大，烧坏电路元件
3. 在“测定小灯泡的电功率”实验中，连接了如图所示的电路。当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是 ；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是 ；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是 。
滑动变阻器连接方法错误
4.在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（ ）A．电流表的示数 B．电压表的示数C．灯泡的发光情况D．变阻器滑片的位置
1.完成本节动手动脑学物理 2.完成本节对应练习
