人教版九年级全册第十九章 生活用电第1节 家庭电路教案配套课件ppt

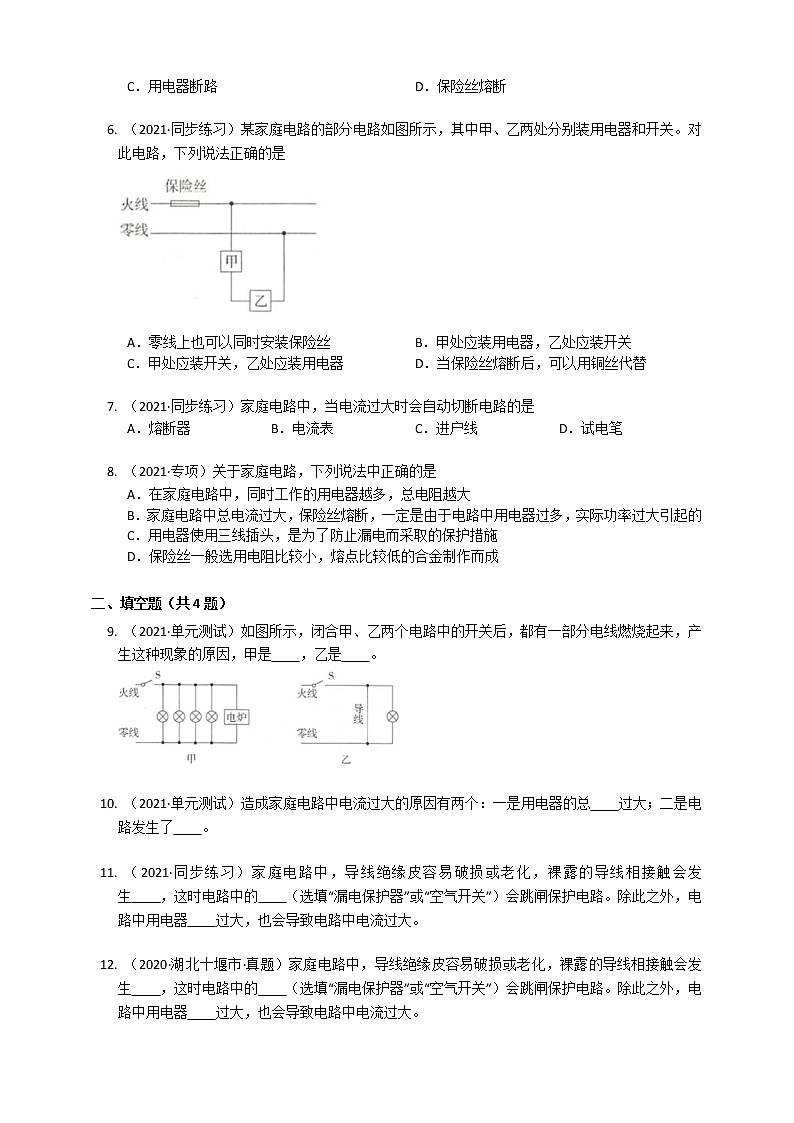

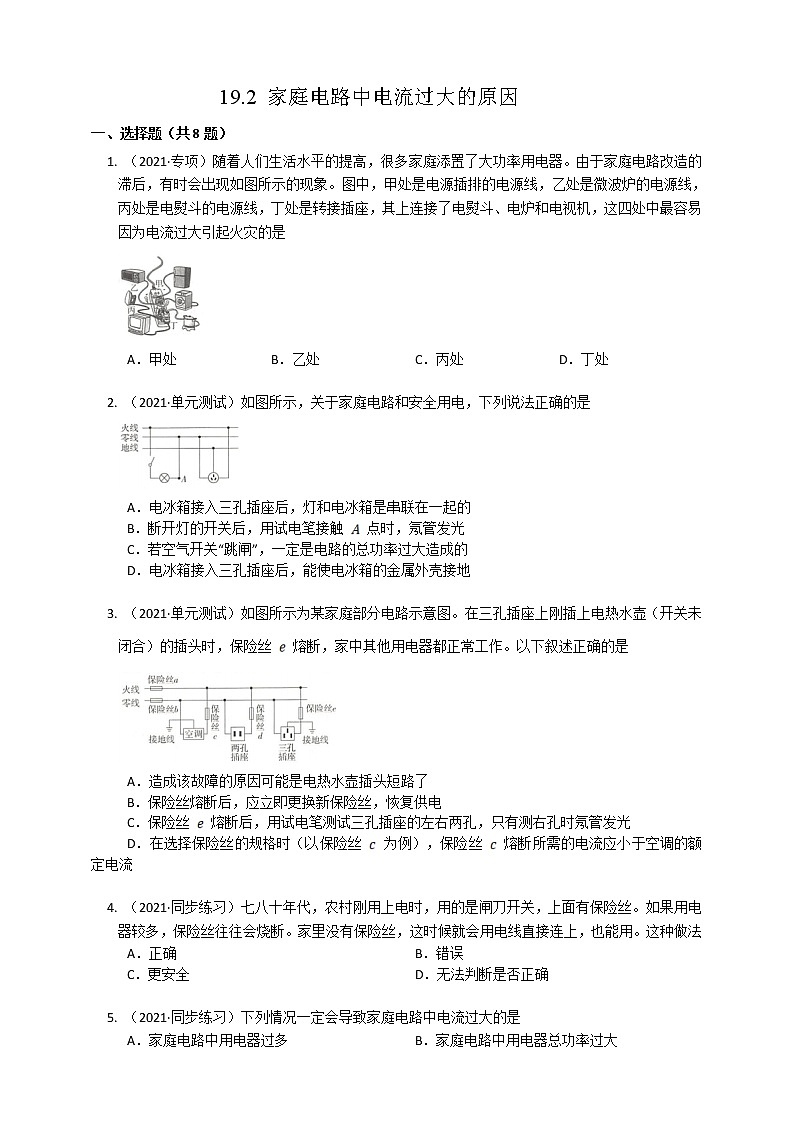

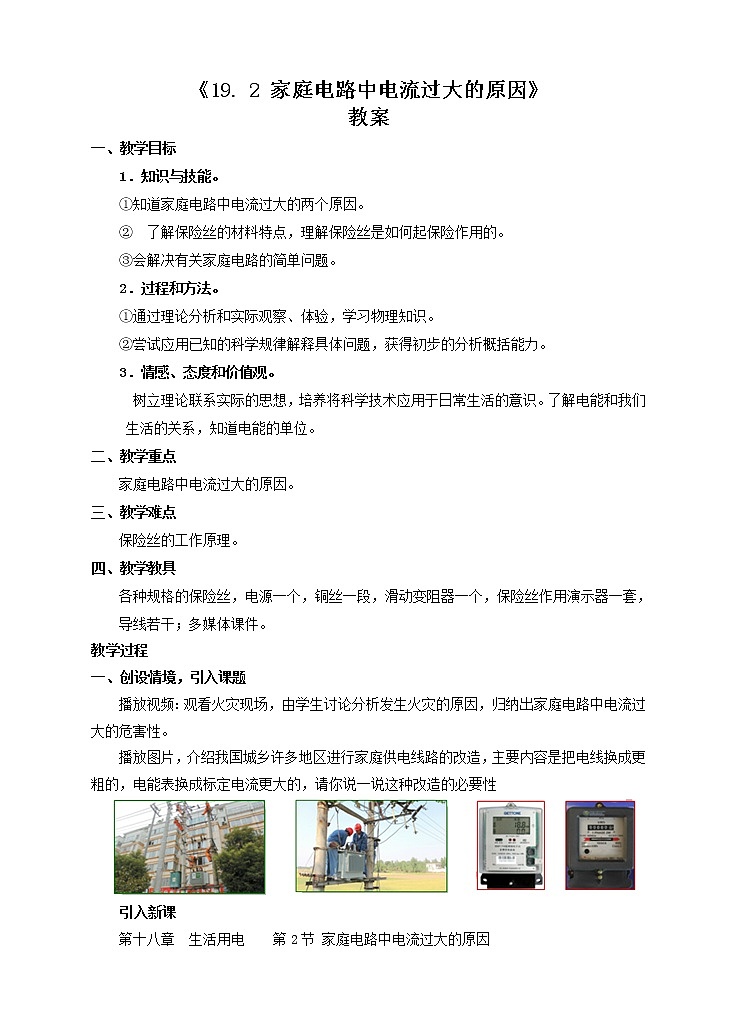

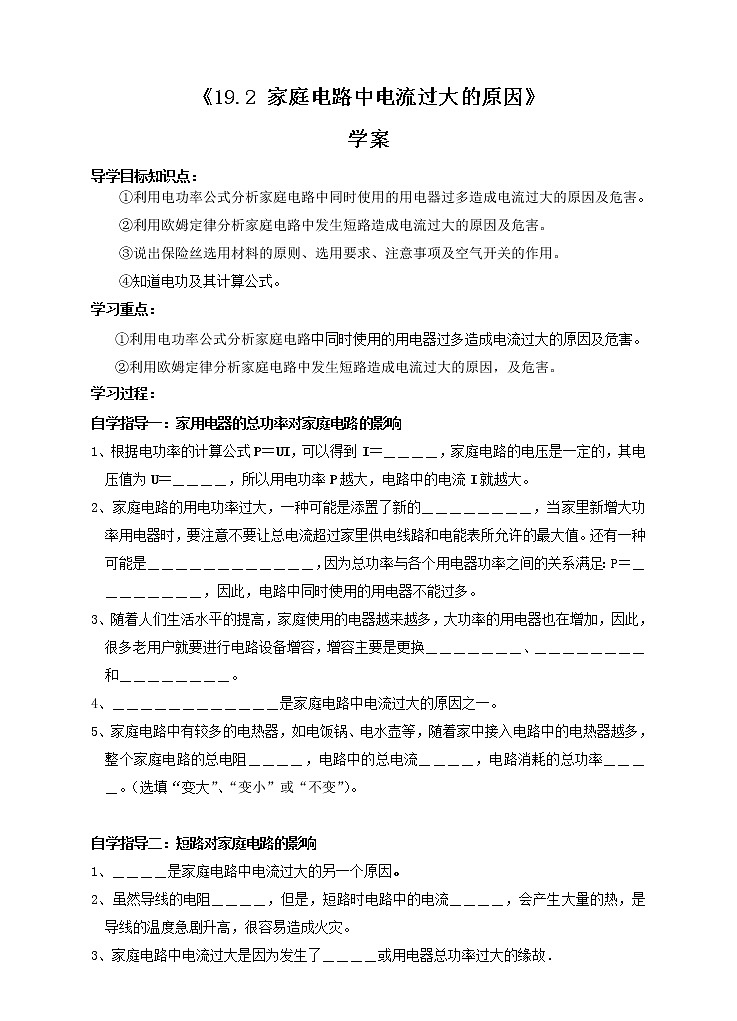

这是一份人教版九年级全册第十九章 生活用电第1节 家庭电路教案配套课件ppt，文件包含192家庭电路中电流过大的原因课件ppt、192家庭电路中电流过大的原因教案doc、192家庭电路中电流过大的原因练习doc、192家庭电路中电流过大的原因学案doc、实验保险丝的作用swf、用电不当引起火灾Wmv等6份课件配套教学资源，其中PPT共28页， 欢迎下载使用。

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。
最近几年，我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成额定最大电流更大的。你知道为什么要这样改造吗？
如图所示，逐渐增加并联电灯的个数，请猜想会发生什么现象？产生这些现象的原因是什么？
家用电器的总功率对家庭电路的影响
　　根据P =UI，可以得到　　家庭电路中的电压是一定的，U = 220 V，　　所以 用电器总电功率P 越大，电路中的电流 I 就越大。
　　1．家庭电路中的总功率： P = P1+ P2 + …+ Pn
2．用电器的总功率过大是家庭电路中电流过大的原因之一。
用电器的总功率过大（过载）是造成家庭电路中电流过大的一个原因。
所谓家庭电路中的用电器总功率过大，是指同时使用许多用电器或是同时使用若干个大功率的用电器。
根据焦耳定律可知，电流过大，产生的热量容易引发火灾。
例题．炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是5600 W，电能表上标有“220 V 10（40）A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
解：　（1）空调接入家庭电路使用，电压为220 V。
P =P1+P2=1 000 W +5600W=6600W
（2） 计算用电器的总功率是否超过电能表允许使用的最大功率
所以，从安全用电的角度考虑，可以安装这样一台空调。
为了防止家庭电路出现总功率过大现象，家庭用电时，要注意什么？
1.大功率用电器不要同时使用2.对于空调、电暖器、电热水器等功率较大的用电器，应采用独立供电的方式，即一条线路专供一大功率的用电器使用。
所谓短路是指电流没有经过用电器而直接构成通路。
家庭电路中短路很容易造成火灾
（2）线路老化，绝缘层破坏而造成短路。
（1）改装电路时不小心将火线和零线直接连通。
（3）电器进水造成短路。
为什么短路时，电路中电流就很大？
在短路情况下，根据欧姆定律I=U/R 可知，电压U一定，电阻R很小；所以导致电路中的电流I就很大。
为了防止电路中电流过大引发事故，你有哪些好的建议？
1.避免同时使用大功率的用电器2.改造线路 3.加装保险装置 ……
人们常用的办法是给电路加装一个保险装置。如图：
　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
1.作用：电流过大时，保险丝由于温度升高而熔断，自动切断电路，起到保护作用。
2.原理：电流的热效应。
3.材料：电阻率大，熔点低的铅锑合金
4.安装：保险丝通常串联安装在电能表之后的进户线上。
保险丝规格：用额定电流来表示。
选用原则：应使保险丝的额定电流等于或稍大于电路中的最大正常工作电流。
注意：绝不能用铜丝、铁丝等导线代替保险丝。
下表中是某教室的所有用电器，若有额定电流为6A、8A、12A、18A的保险丝供你选择，你会选择哪种规格？为什么？
P=P1+P2+P3+P4 =40W+80W+500W+1000W=1620W
应选用额定电流是8A的保险丝
现在新建居民楼电路中的保险装置一般采用空气开关。空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
商场里，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说：微波炉很省电，用它加热食品用不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“烧保险”。他们各是从什么角度说的？你能解决他们的矛盾吗？
二者说法都不正确。售货员认为用电器工作时间短，消耗电能少；顾客认为用电器功率大，工作时消耗电能多；根据W=Pt可知，消耗电能的多少与用电器的电功率和时间都有关系。
家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功 率过大
保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。
3、家庭电路中引起保险丝熔断的原因是（ ） A、保险丝太粗不合格 B、所有用电器同时工作 C、一定是短路造成的 D、可能接入了大功率电热器
2、学校的照明电路是 联电路，当学校所有灯都亮时，总功率最 ，总电流最 。
1、电路中电流过大的原因一是 ，二是 。
4、家庭电路中保险丝断了，以下原因不可能的是： （ ） A、家庭中用电器的功率过大 B、拉线开关中的两根导线头相碰 C、保险丝的规格不合适，熔断电流太小 D、插头中的两根导线头相碰
5、某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的 （ ）A、总电流变大 B、总电压变大C、总电阻变大 D、总功率变大
6、如下图， 小明闭合开关后，发现灯不亮，他用试电笔的探头分别接触A、B、C、D四点，发现试电笔的氖管都发光，则电路的故障是（ ）A. 火线的保险丝断了B. 零线的保险丝断了C. 灯丝断了D. 开关接触不良
5、 吃完晚饭， 小明看了会儿电视后准备写作业，他把台灯的插头刚插进插座，全家的灯都灭了，他检查后发现是保险丝熔断了，出现上述现象的原因是（ ）A. 台灯的功率太大B. 插座内短路了C. 插头或台灯内部短路了D. 台灯的灯丝断了
