怎样连接，可以让灯泡发光，并能用开关控制灯泡？

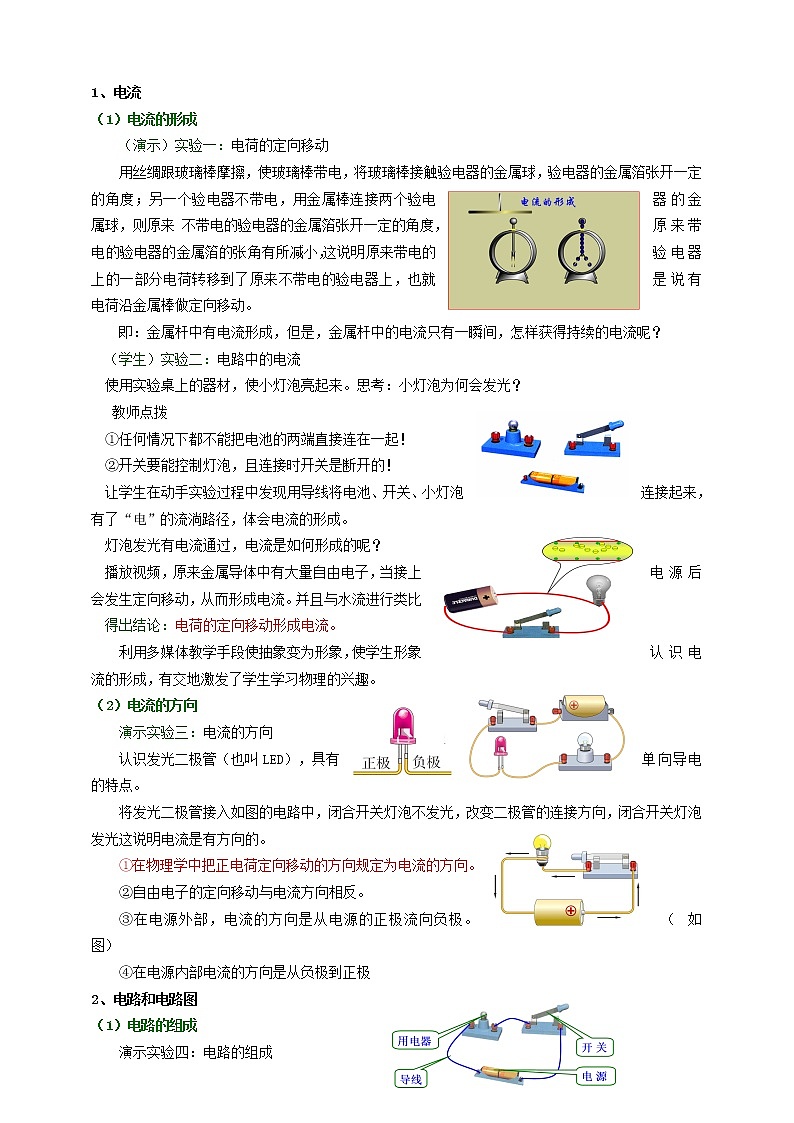

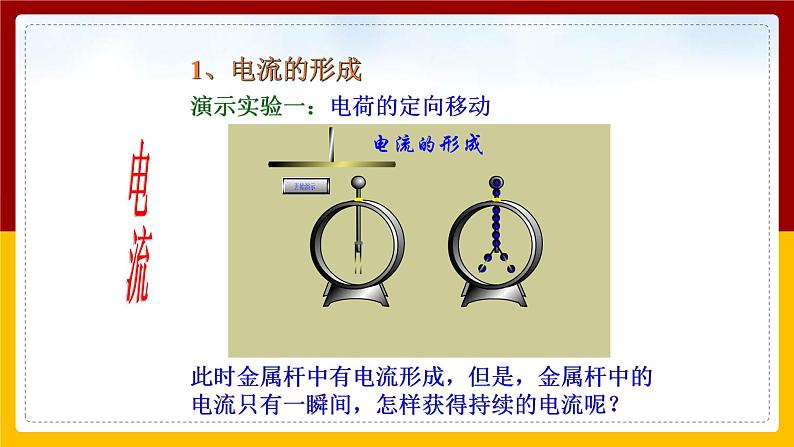

演示实验一：电荷的定向移动
此时金属杆中有电流形成，但是，金属杆中的电流只有一瞬间，怎样获得持续的电流呢？
演示实验二：电路中的电流
闭合开关后，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。

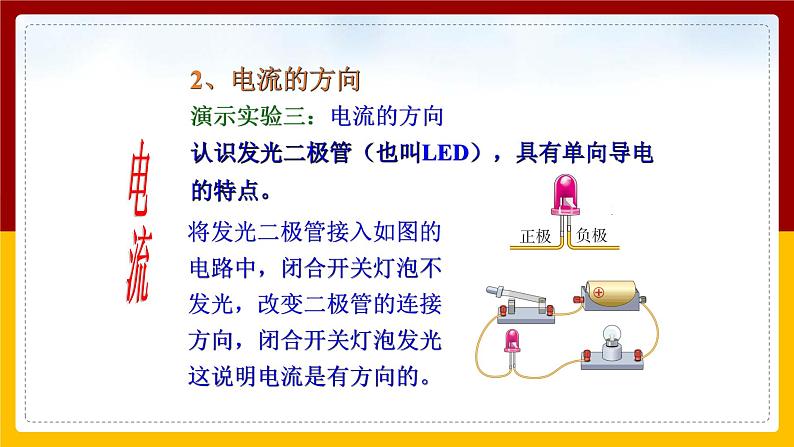

演示实验三：电流的方向
认识发光二极管（也叫LED），具有单向导电的特点。
将发光二极管接入如图的电路中，闭合开关灯泡不发光，改变二极管的连接方向，闭合开关灯泡发光这说明电流是有方向的。

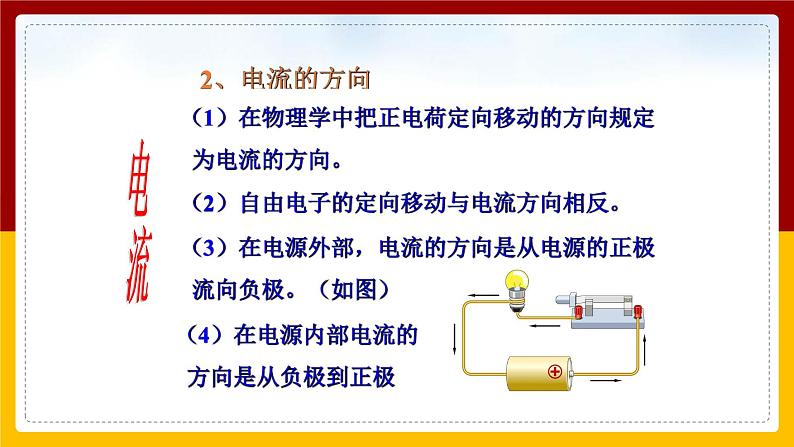

（1）在物理学中把正电荷定向移动的方向规定 为电流的方向。
（2）自由电子的定向移动与电流方向相反。
（3）在电源外部，电流的方向是从电源的正极 流向负极。（如图）
（4）在电源内部电流的 方向是从负极到正极

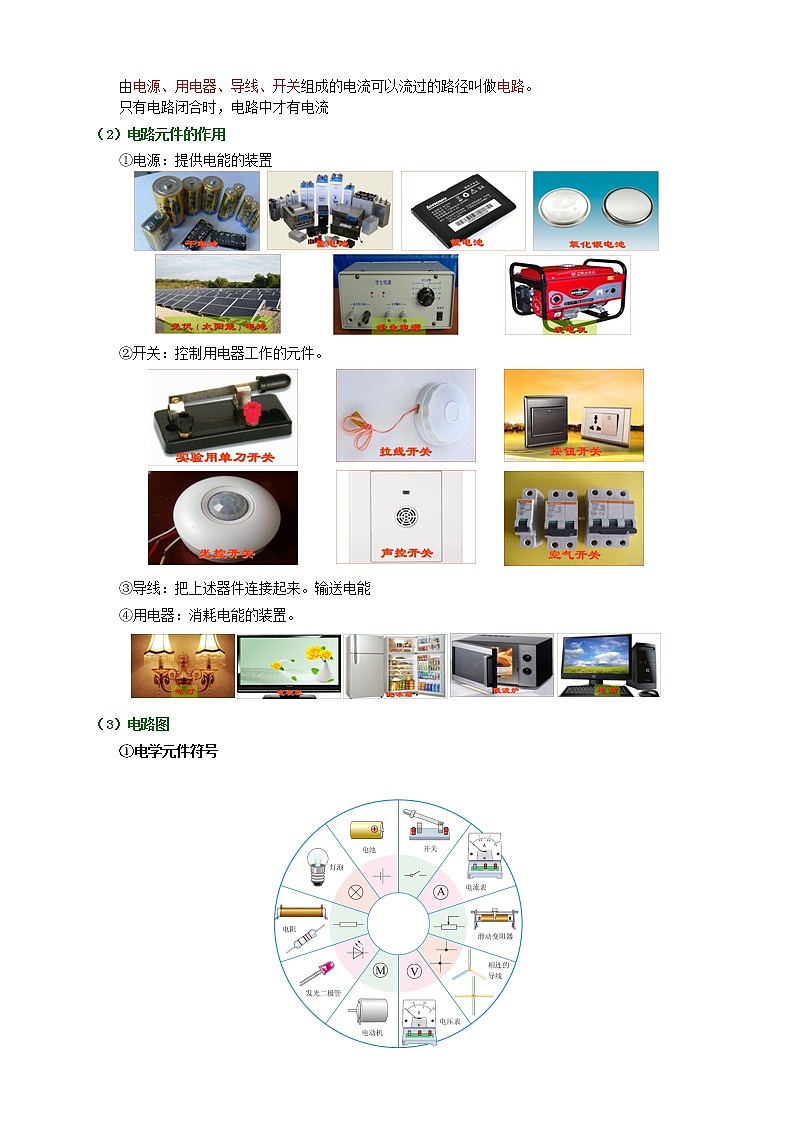

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
只有电路闭合时，电路中才有电流。

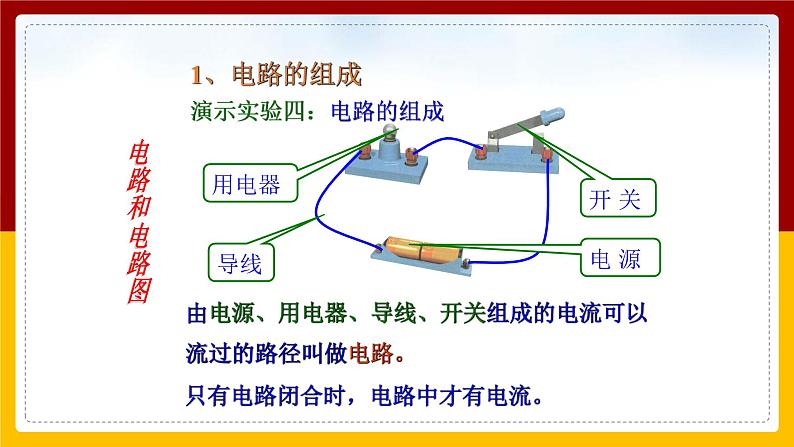

演示实验四：电路的组成
开关：控制用电器工作的元件。
导线：把上述器件连接起来。输送电能
用电器：消耗电能的装置。
用符号表示电路连接的图，叫做电路图。
请画出以下电路的电路图。
②用统一规定的器件符号。
③元件位置安排要适当，分布要均匀。
⑤不要将器件画在图拐弯处。
⑥交叉相连的导线上要画上实心圆点。
④整个电路图最好呈长方形，有棱有角，导线要横平竖直。
（3）画电路图的注意事项：
演示实验六：处处连通，用电器能够工作的电路
演示实验七：某处被断开，没有电流通过的电路
直接用导线将电源正负极相连称为电源短路
电源短路时会损坏电源，甚至引起火灾！
演示实验八：直接用导线接在用电器两端，称为用电器短路，此时用电器不能正常工作。

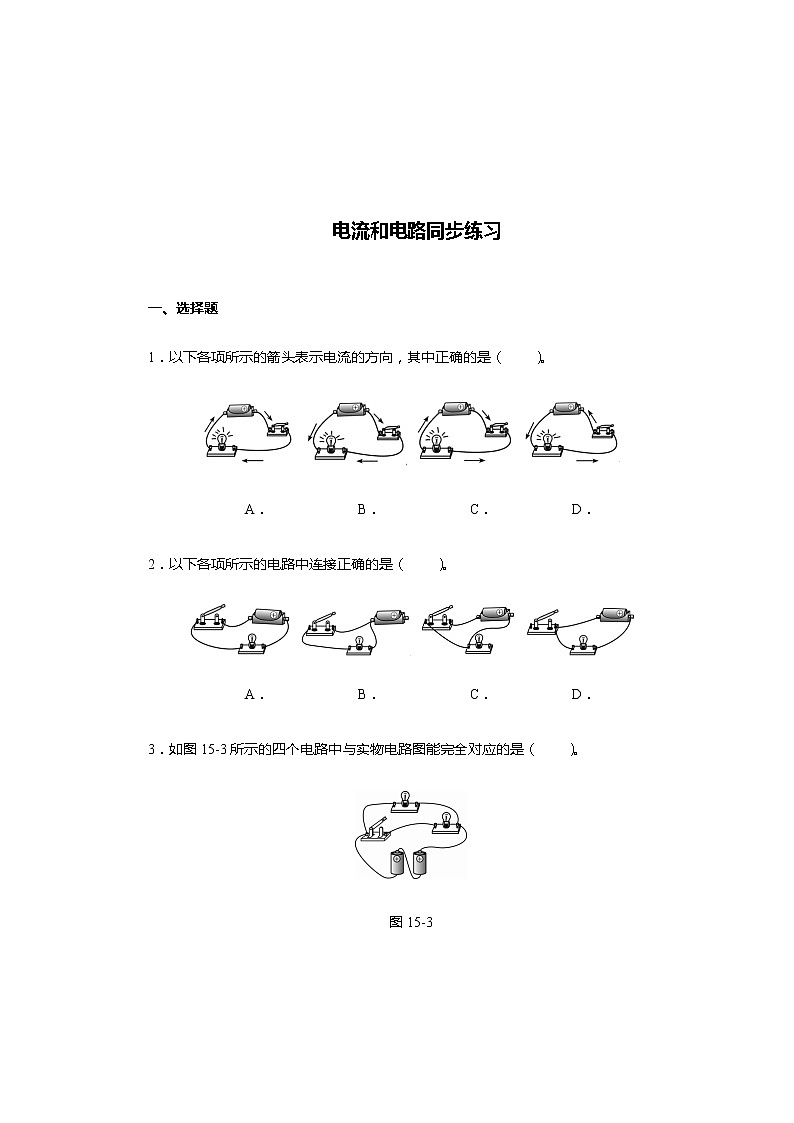

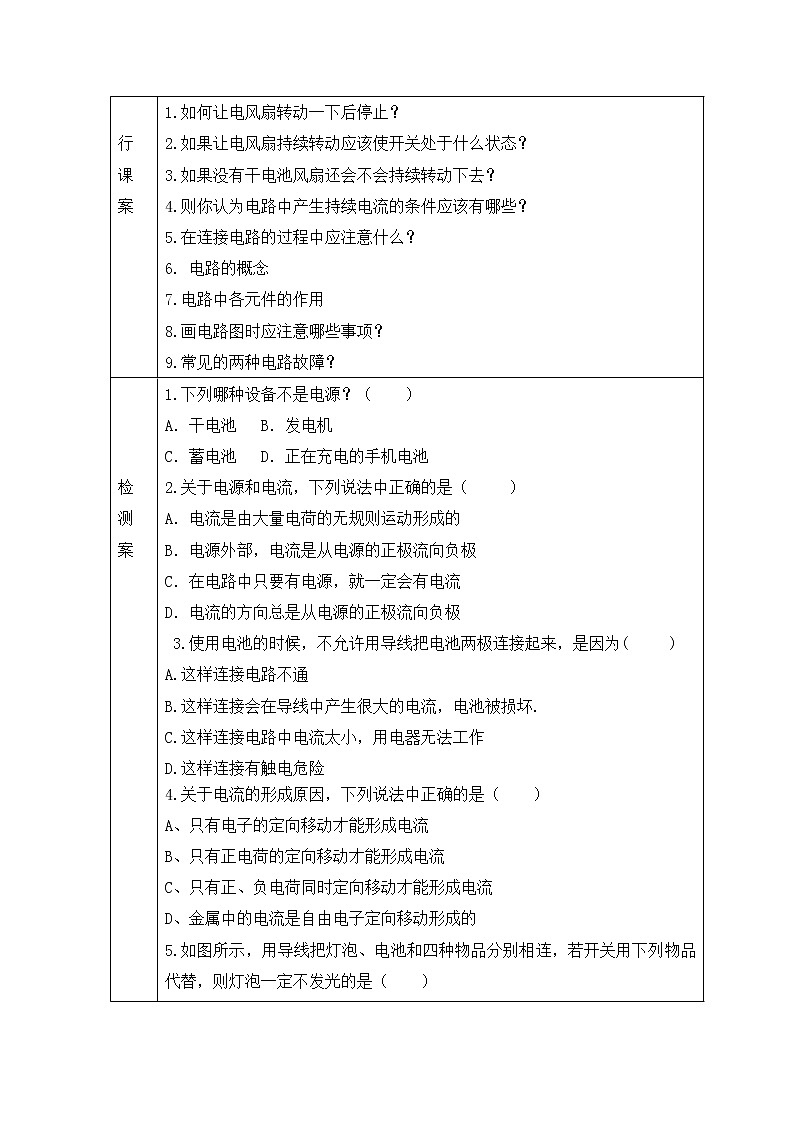

关于电流与电源，下列说法中正确的是（ ）A．人们规定正电荷定向移动的方向为电流的方向B．在电源的内部自由电子从电源的负极流向正极C．只要电路是闭合的，电路中就一定有电流D．只要电路中有电源，电路中就一定有电流
2.一个便携式充电器在给手机电池充电的过程中，这个手机电池相当于电路中的（ ）A．电源 B．用电器C．开关 D．导线
3.下列电路中，属于通路的是 ，属于短路的是 ，属于断路的是 ．
4.在虚线框内画出下面实物电路对应的电路图：
1.完成本节动手动脑学物理 2.完成本节对应练习
