2021学年第4节 电流的测量课文课件ppt

这是一份2021学年第4节 电流的测量课文课件ppt，文件包含《154电流的测量》课件ppt、《154电流的测量》学案doc、《154电流的测量》练习docx、《154电流的测量》教案doc、电流表读数swf等5份课件配套教学资源，其中PPT共21页， 欢迎下载使用。

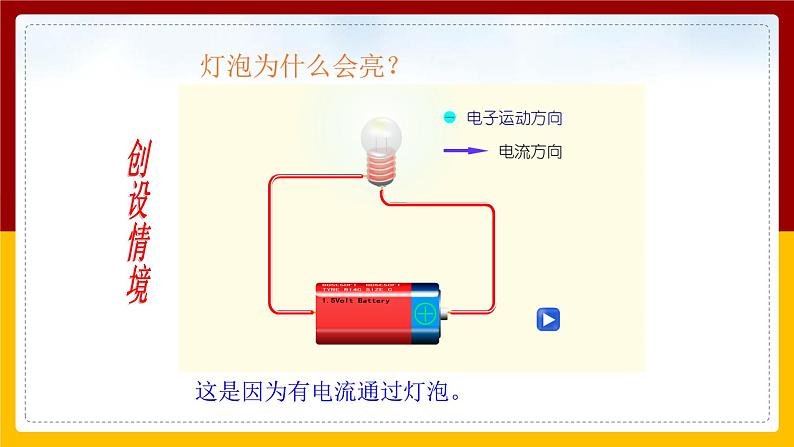

这是因为有电流通过灯泡。

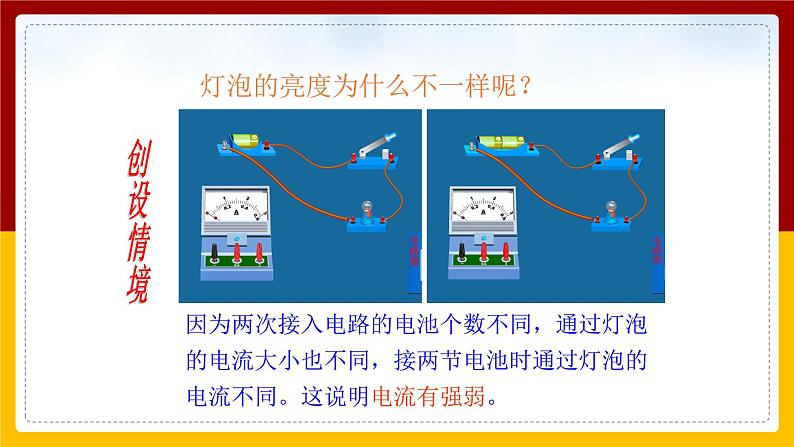

灯泡的亮度为什么不一样呢？
因为两次接入电路的电池个数不同，通过灯泡的电流大小也不同，接两节电池时通过灯泡的电流不同。这说明电流有强弱。

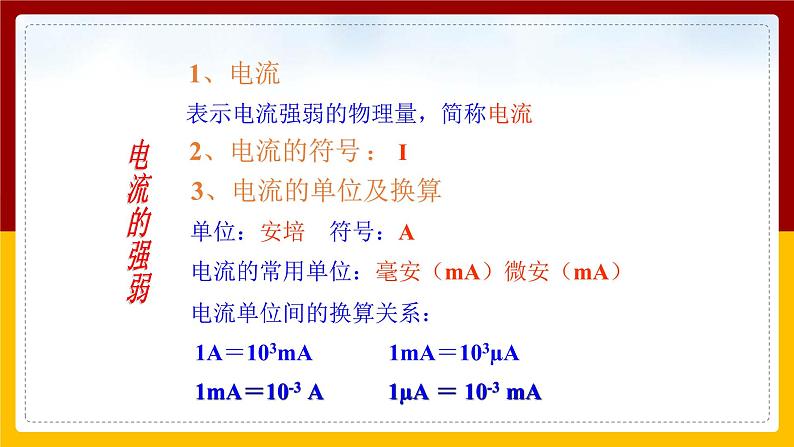

2、电流的符号 ： I
表示电流强弱的物理量，简称电流
单位：安培 符号：A
电流的常用单位：毫安（mA）微安（mA）
电流单位间的换算关系：
1A＝103mA 1mA＝103µA
1mA＝10-3 A 1µA ＝ 10-3 mA

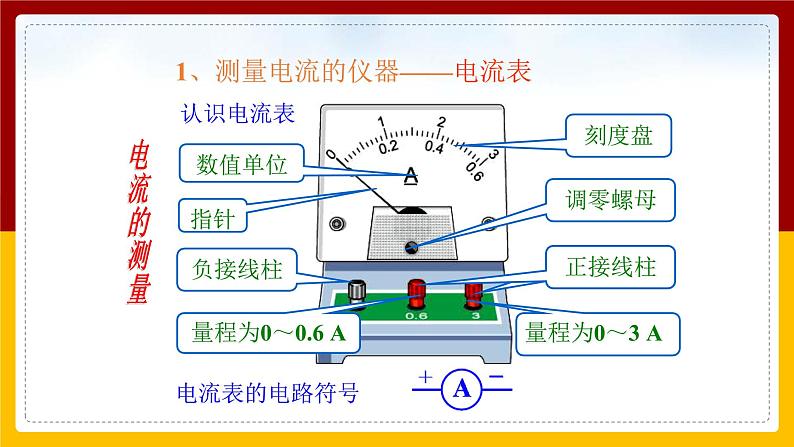

1、测量电流的仪器——电流表

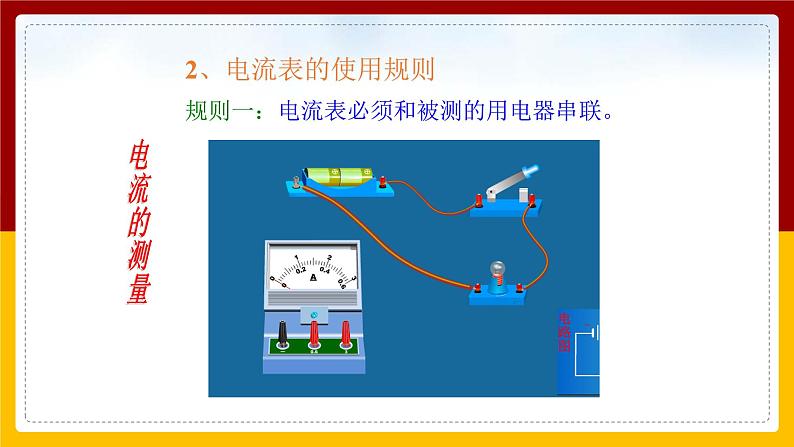

规则一：电流表必须和被测的用电器串联。

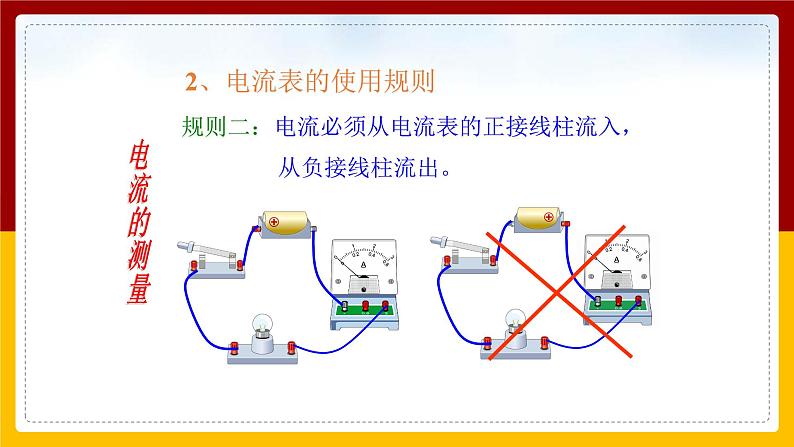

规则二：电流必须从电流表的正接线柱流入， 从负接线柱流出。
规则三：必须正确选择量程。
被测电流不得超过电流表量程。在不能预先估计被测电流大小的情况下，应先拿电路的另一端迅速试触电流表的最大量程的接线柱。视情况而定量程。①若偏转很小，选较小量程的接线柱。 ②若偏转较大，选较大量程的接线柱。 ③若偏转最大，选更大量程的电流表。
规则四： 绝对不允许电流表不经过用电器而直接连到电源的正、负极上！
（1）明确所选电流表的量程；（2）确认每一大格和每一小格所代表的值，即 确定电流表的分度值；（3）由指针位置读出示数。
3、正确读出电流表值——读数练习
如果出现对话框，请选可以识别然后拖动指针进行读数练习
4、实验：用电流表测量电路中的电流
先按如图 1 所示的电路测出电路中的电流，再改变电流表在电路中位置，即按如图 2 所示的电路测出电路中的电流。实验过程中要注意电流表的使用规则。
5、使用电流表时几种常见的错误

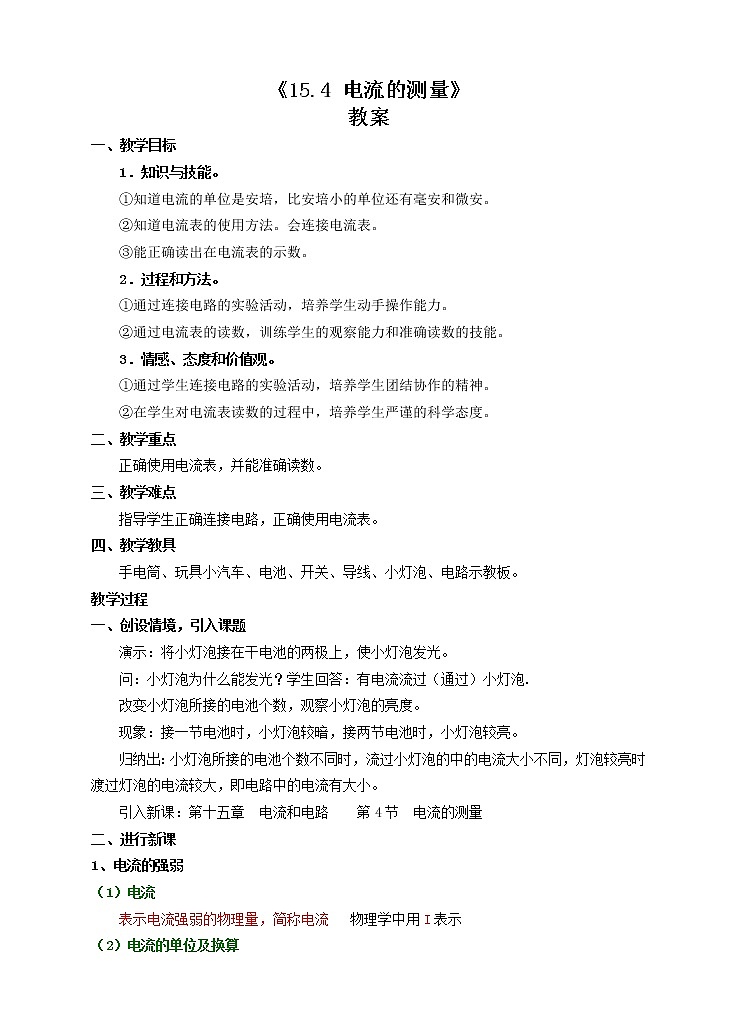

1、电流的形成、电流的单位、电流的方向。2、知道电流表的用途和符号；3、学会电流表读数方法，会读取正确数值；4、学会正确使用电流表测电流；
1、关于电流，下列说法正确的是（ ）A. 电荷的移动形成电流B. 只有正电荷的定向移动才能形成电流C. 正电荷的定向移动方向为电流方向 金属导体中，自由电子定向移动的方向就是 电流方向
2、关于电流和电源，下列说法正确的是（ ）A. 电路中只要有电源，就一定产生电流B. 电流是由电荷的无规则运动而形成的C. 电流的方向总是从电源正极流向负极D. 电源外部，电流总是从电源正极流向负极
3、连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约 0.5 A），并画出电路图。
4、根据所给电路图连接实物图。

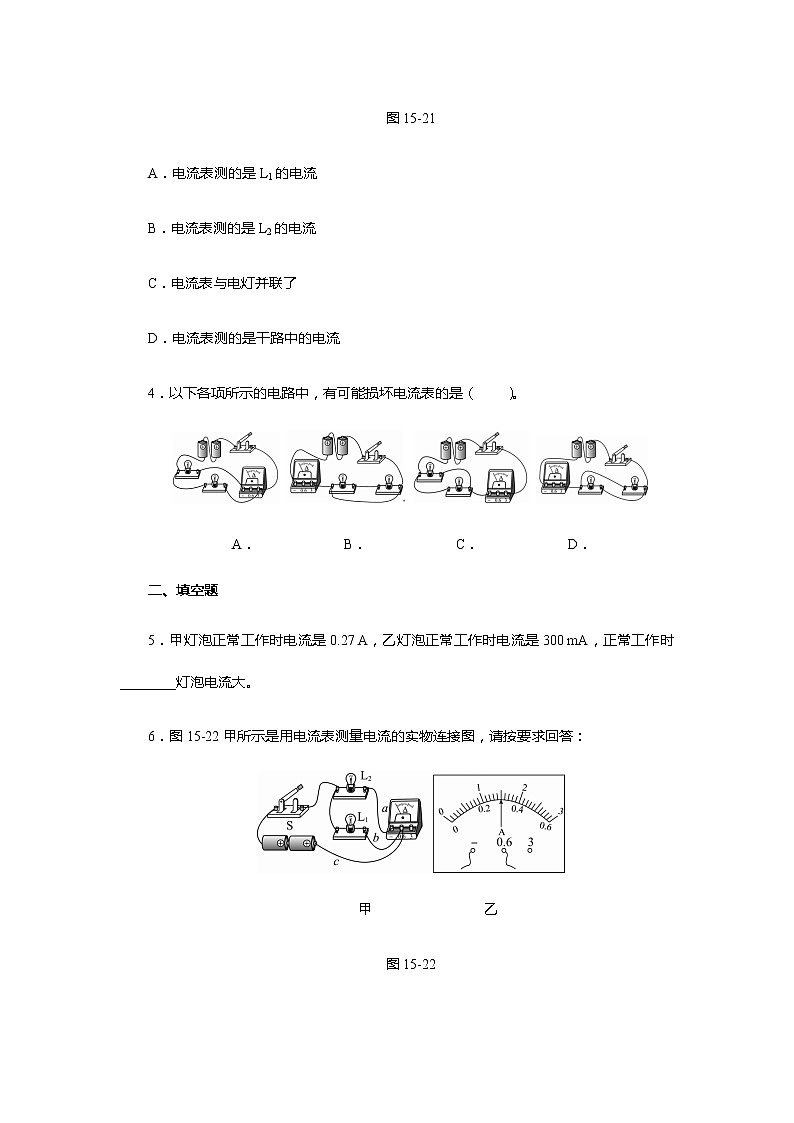

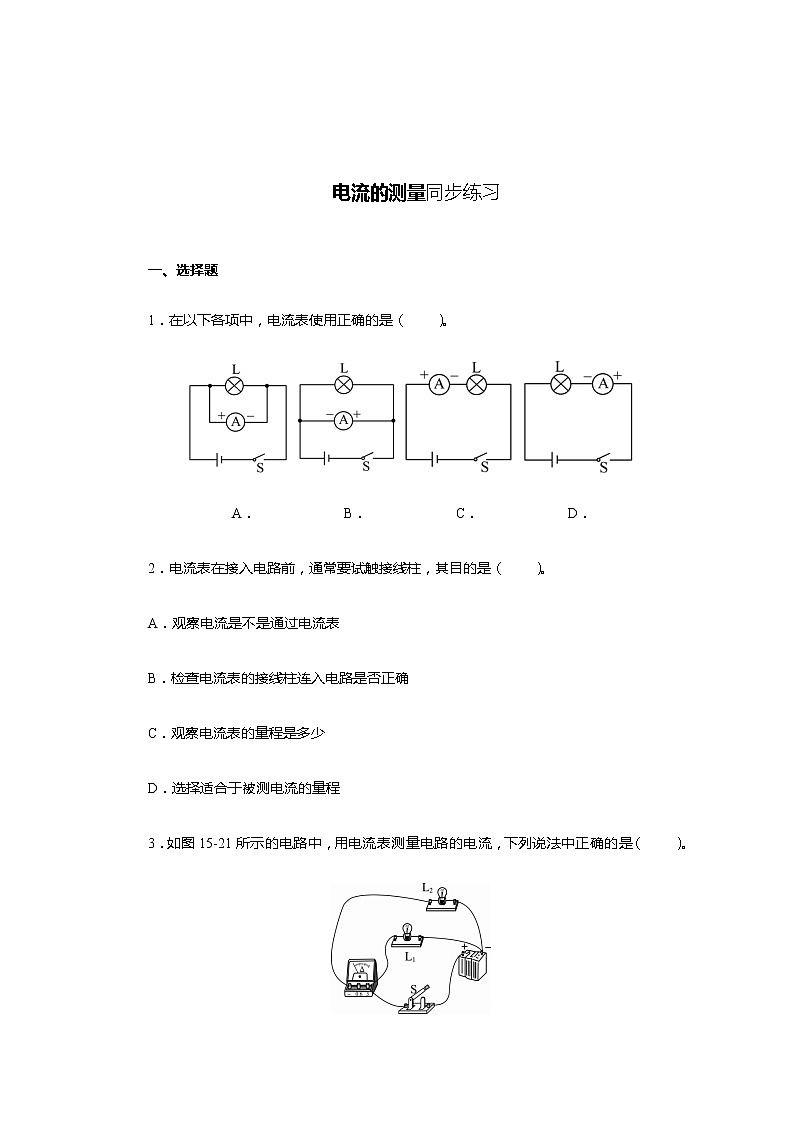

5、如图所示，是用电流表测L1中的电流，电流表连接正确的是（ ）
