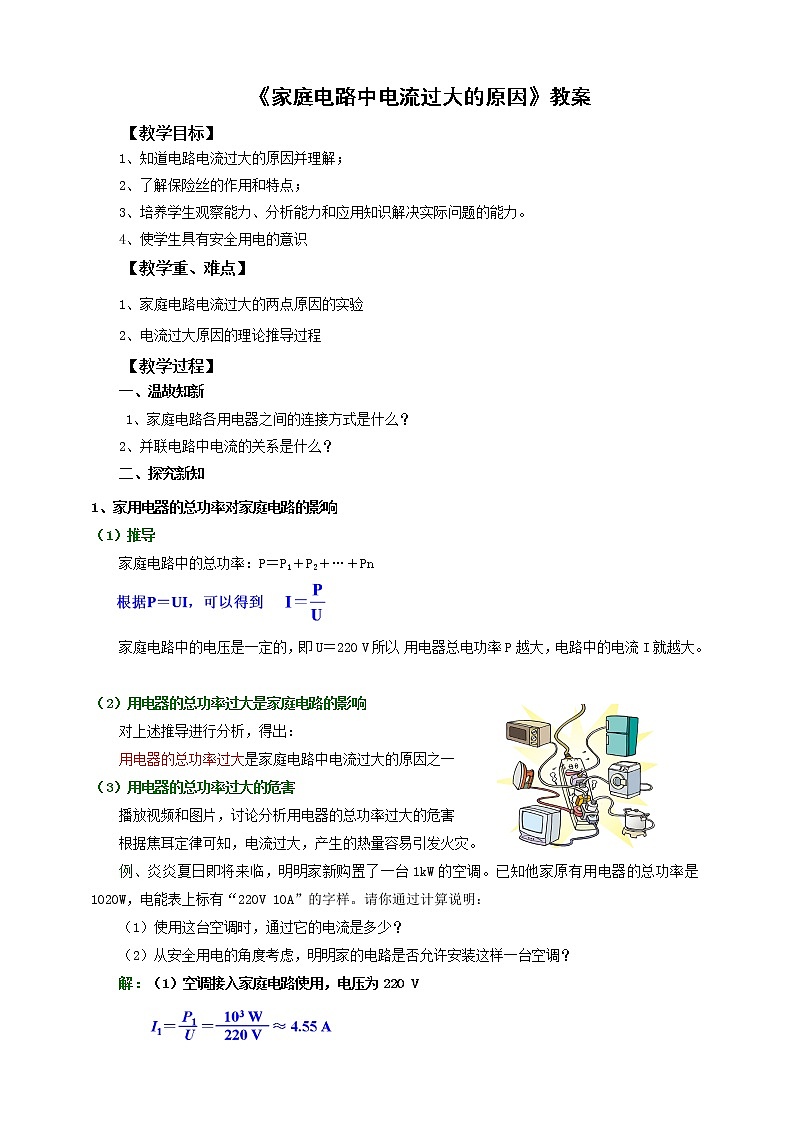

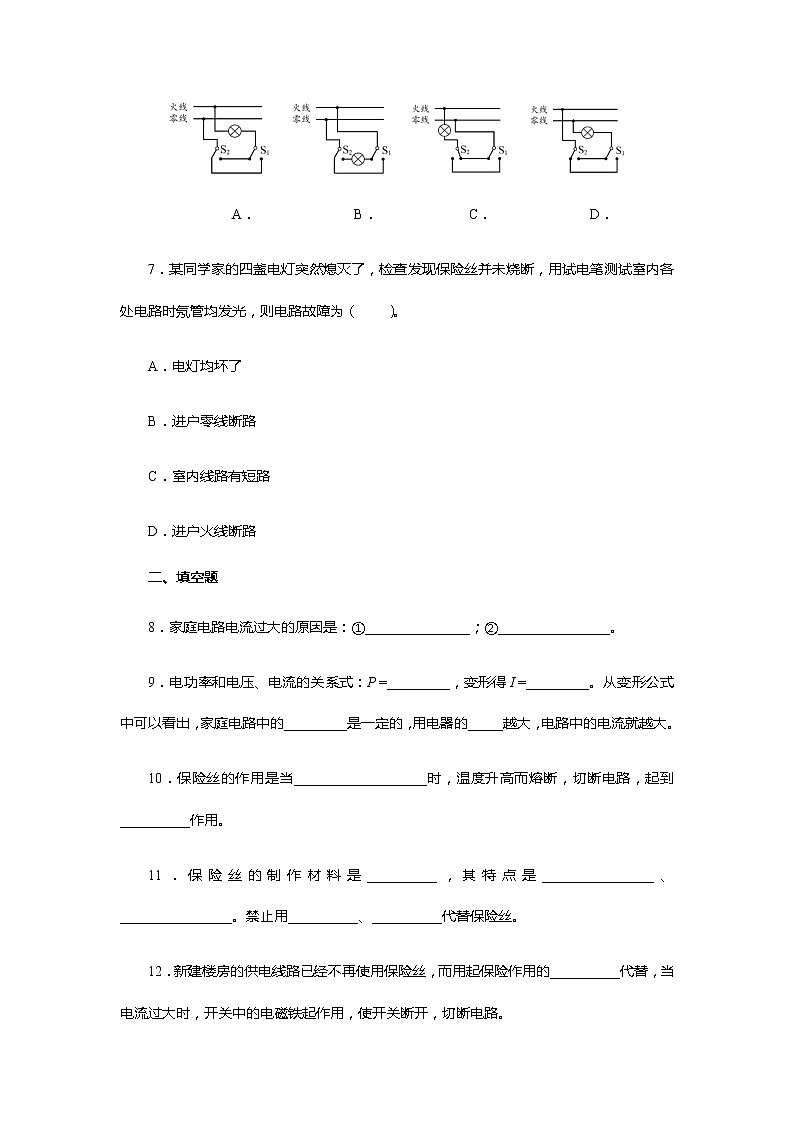

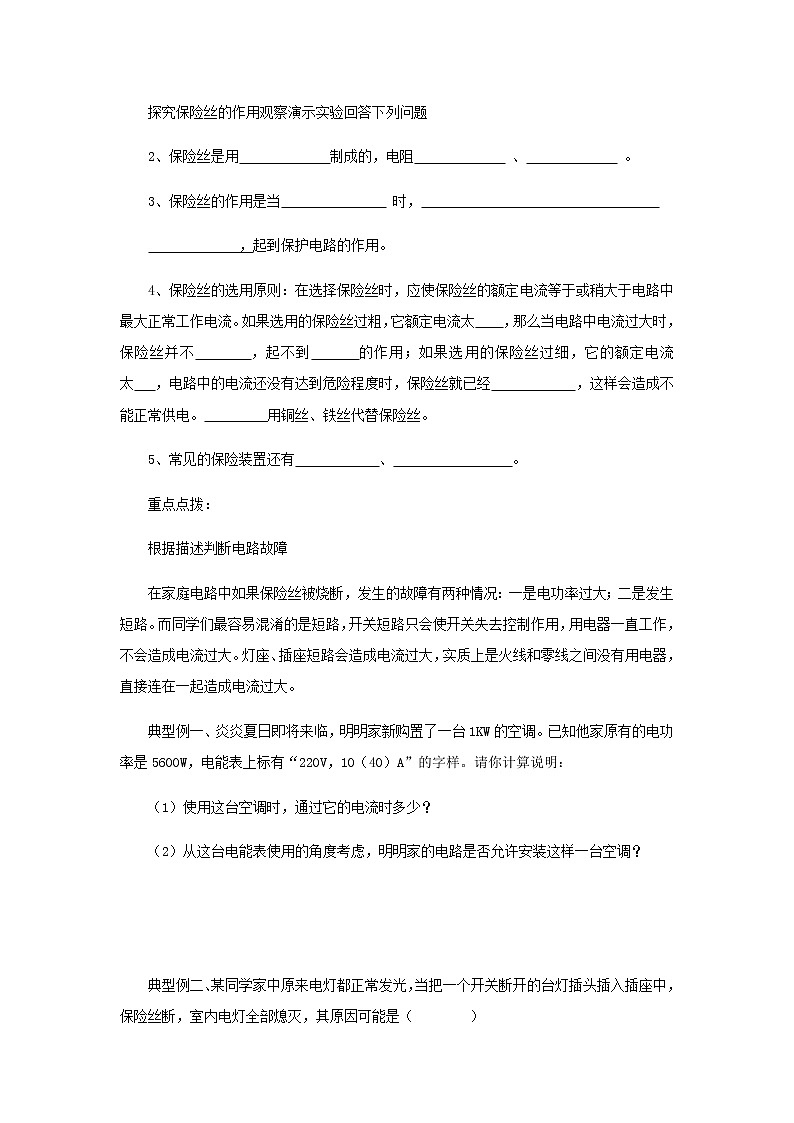

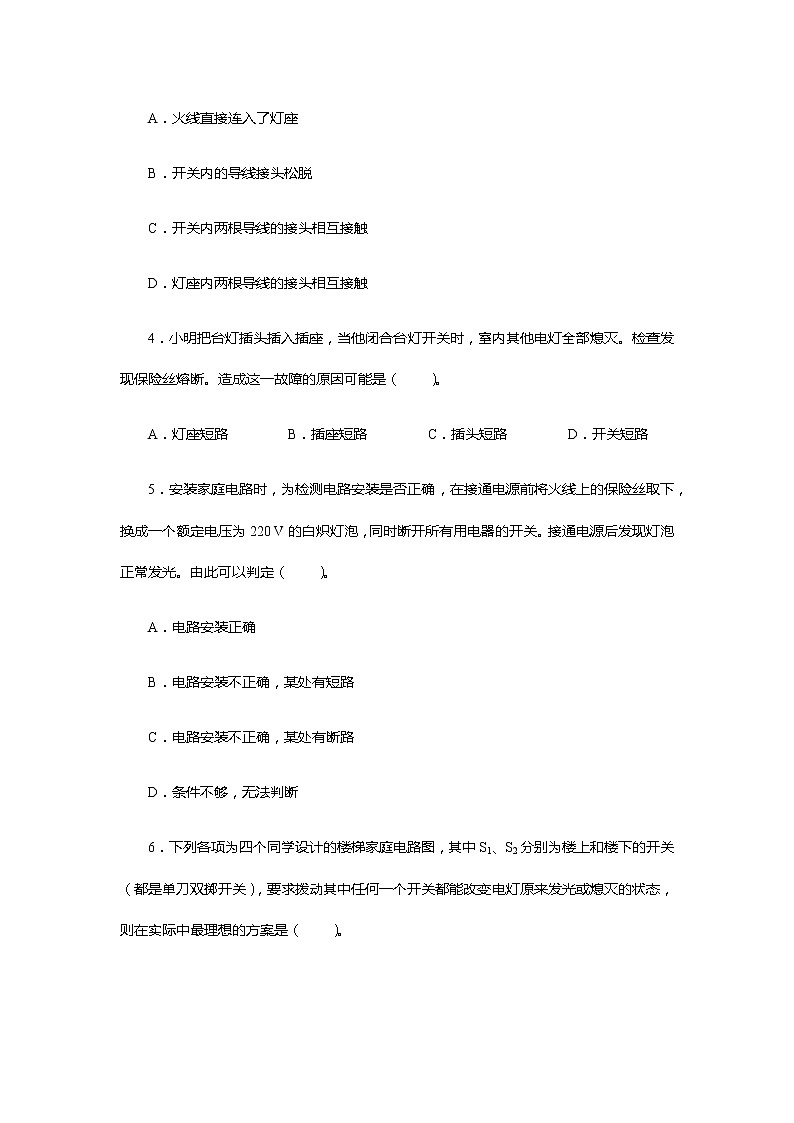

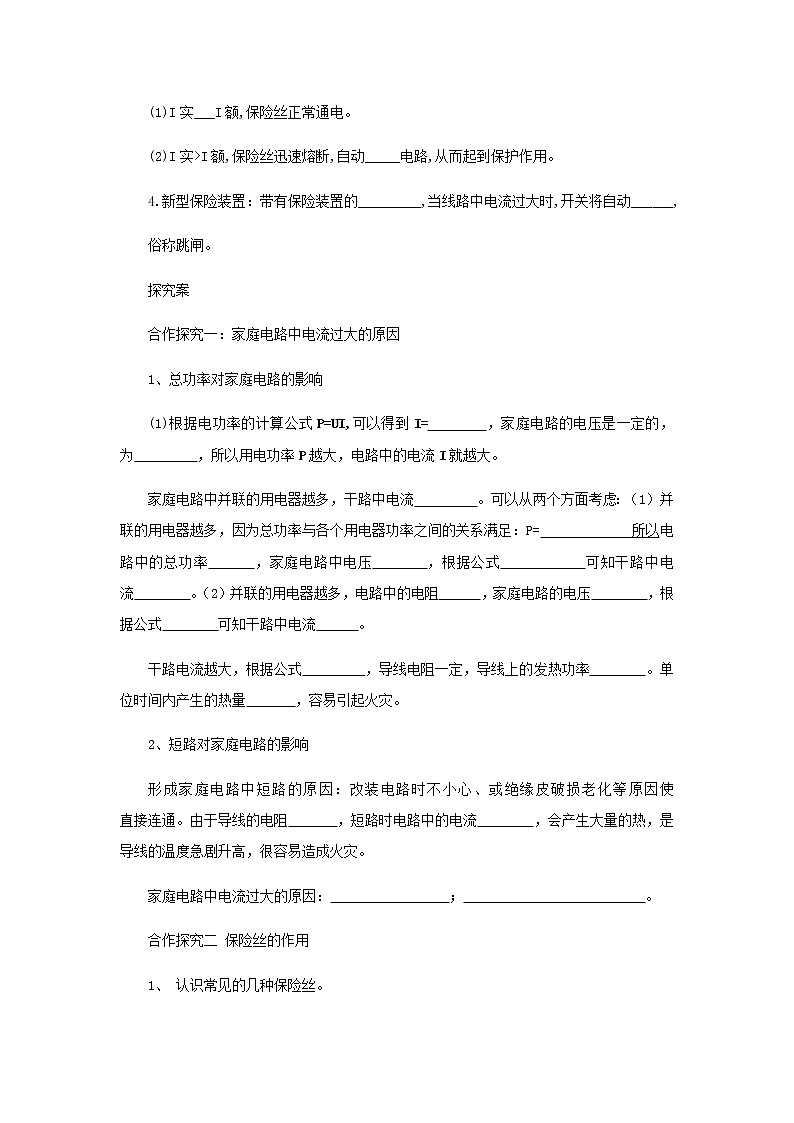

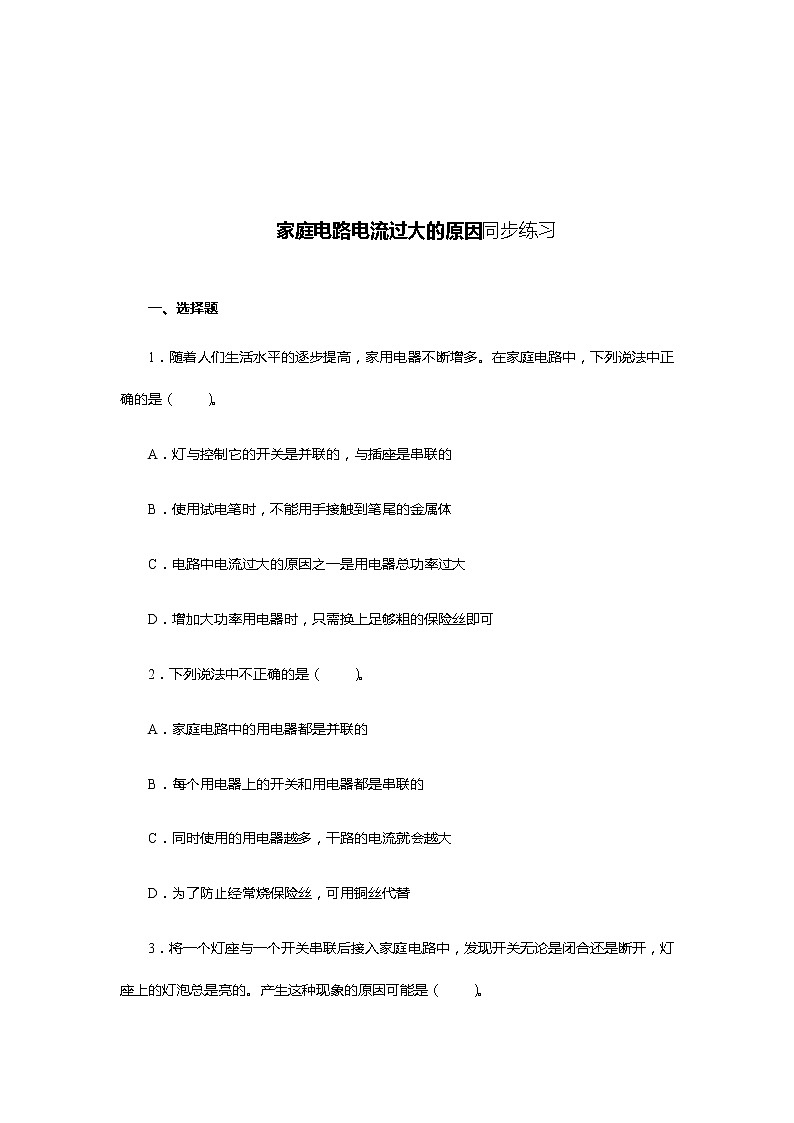

这是一份人教版九年级全册第1节 家庭电路评课ppt课件，文件包含《192家庭电路中电流过大的原因》课件pptx、《192家庭电路中电流过大的原因》学案doc、《192家庭电路中电流过大的原因》练习docx、《192家庭电路中电流过大的原因》教案doc、总功率过大asf、短路引起电流过大asf等6份课件配套教学资源，其中PPT共21页， 欢迎下载使用。

1、家庭电路各用电器之间的连接方式是什么？
2、并联电路中电流的关系是什么？
并联电路中干路电流等于各支路电流之和
家庭电路中的电压是一定的，即U＝220 V所以 用电器总电功率 P 越大，电路中的电流 I 就越大。
家庭电路中的总功率：P＝P1＋P2＋…＋Pn
2、用电器的总功率过大是家庭电路中电流过大的原因之一。
3、用电器的总功率过大的危害
根据焦耳定律可知，电流过大，产生的热量容易引发火灾。
例、炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1020W，电能表上标有“220V 10A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
I＝I1＋I2＝4.55 A＋4.64 A＝9.19 A
① 计算同时使用所有用电器时的总电流是否超过10 A。
解：（1）空调接入家庭电路使用，电压为220 V
P =P1+P2=1 000 W +1 020 W=2 020 W
② 计算用电器的总功率是否超过电能表允许使用的最大功率
P0=UI0=220 V×10 A=2 200 W
所以，从安全用电的角度考虑，可以安装这样一台空调。
短路 是指电流没有经过 用电器直接构成通路。
造成短路的原因:电线绝缘皮刮破、 老化、 连接线路不小心 等等情况造成火线、零线直接连通。
连接用电器时发生短路导致家庭电路电流过大的实例视频
2、短路是家庭电路中电流过大的另一个原因。
3、为什么短路时,电路中电流就很大?
在短路情况下，根据欧姆定律I=U/R 判断：因为电压U一定，发生短路时电阻R很小；所以导致电路中的电流I就很大。
4、家庭电路中短路很容易造成火灾
由电阻率较大,熔点较低 的铅锑合金制成。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
选用合适规格的保险丝，不能用铜丝或者铁丝代替。
注意：保险丝应串联在电路中；不能用铁丝或铜丝代替保险丝 。
4、新型保险装置：空气开关
　　家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功 率过大。
　　保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在 电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。
1、在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（　　）①控制灯的开关中两个线头相碰；②插座中分别与火线和零线连接的两个线头相碰；③电路中增加多个大功率的用电器；④插头与插座接触不良。A．①和②B．②和③C．③和④D．①和④
2、在下列情况中，不可能引起家庭电路中空气开关跳闸的是（　　）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏
3、关于空气开关与漏电保护器的说法正确的是（　　）A．空气开关只在电路短路时切断电路B．漏电保护器只在功率过大时切断电路C．站在地上的人接触火线发生触电时，空气开关自动切断电路D．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
4、家庭电路中，下列情形可能引起熔丝熔断的是（　　）A．插座的零线火线接反B．两只白炽灯串联连接C．电器金属外壳未接地D．同时使用大功率电器
1、完成动手动脑学物理1、2、3题2、完成练习册
