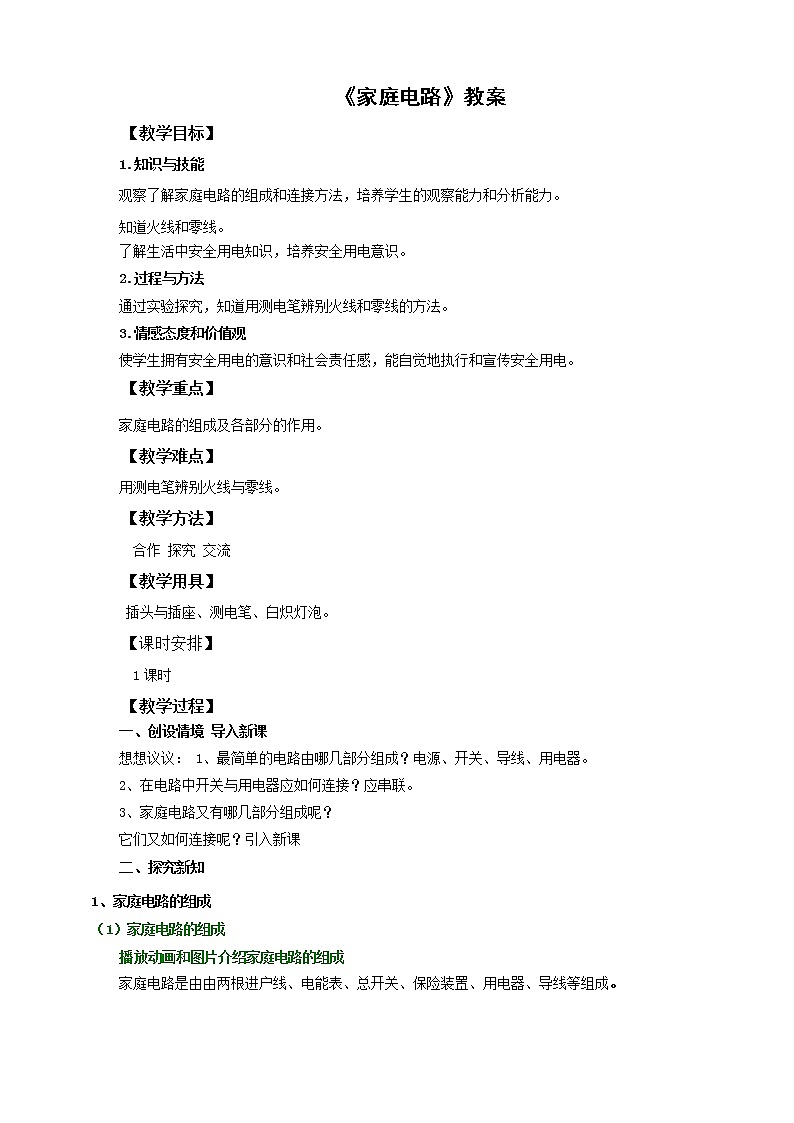

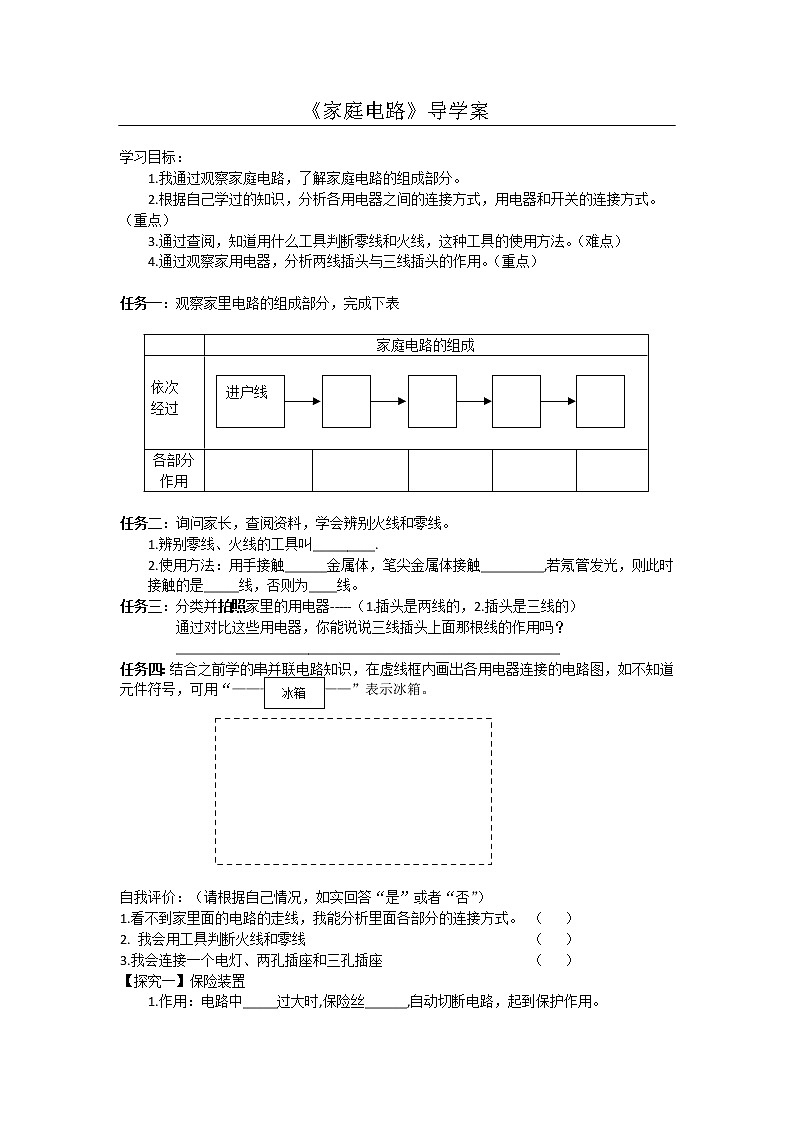

这是一份2021学年第十九章 生活用电第1节 家庭电路多媒体教学课件ppt，文件包含《191家庭电路》课件pptx、《191家庭电路》教案doc、《191家庭电路》练习docx、《191家庭电路》学案doc、19-1试电笔的使用wmv等5份课件配套教学资源，其中PPT共29页， 欢迎下载使用。

1.知道家庭电路的组成和连接方法
2.知道家庭电路中各元件的作用
3.知道试电笔的作用及其使用方法
4.知道三线插头和漏电保护器及其工作原理
1、最简单的电路由哪几部分组成？
2、在电路中开关与用电器应如何连接？
电源、开关、导线、用电器
在电路中开关与用电器串联
你知道我们家庭中的电路是怎样连接的吗？

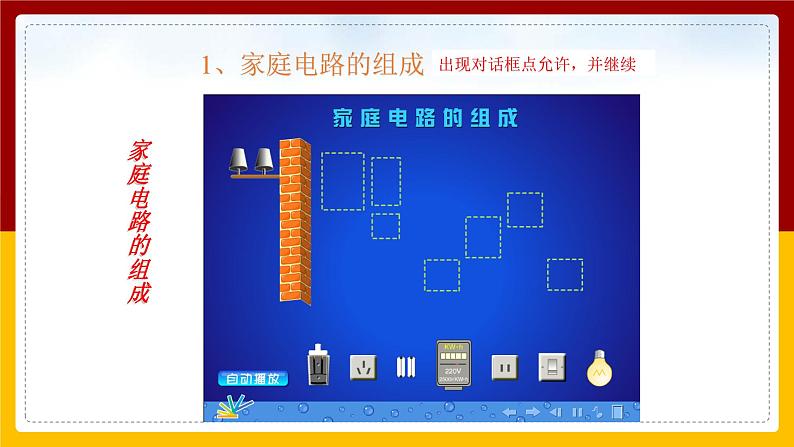

出现对话框点允许，并继续

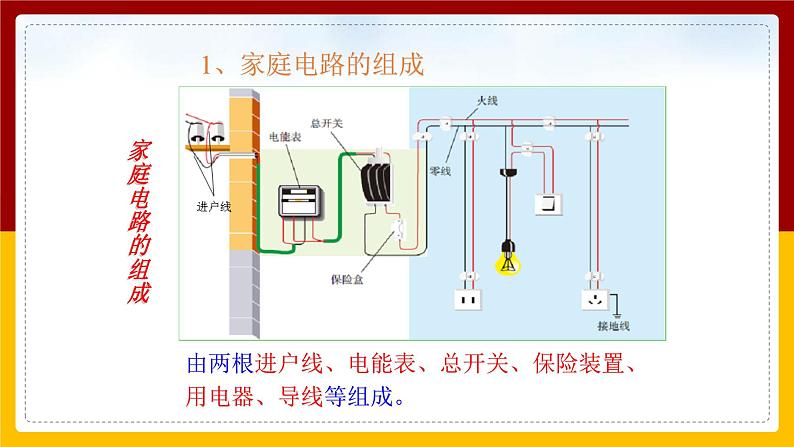

由两根进户线、电能表、总开关、保险装置、用电器、导线等组成。

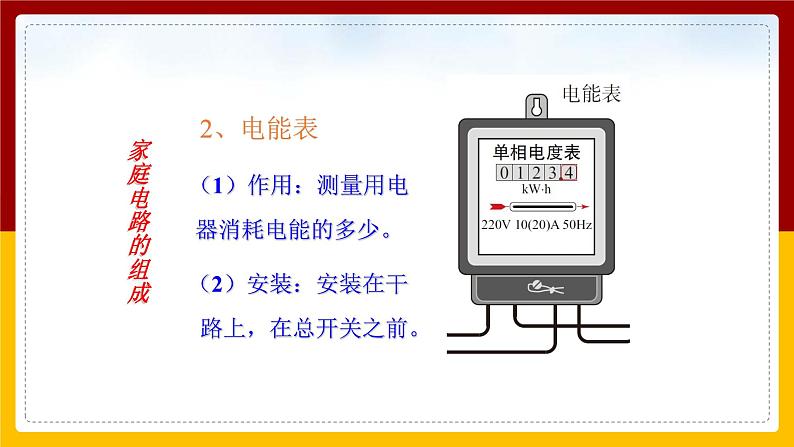

（1）作用：测量用电 器消耗电能的多少。
（2）安装：安装在干 路上，在总开关之前。

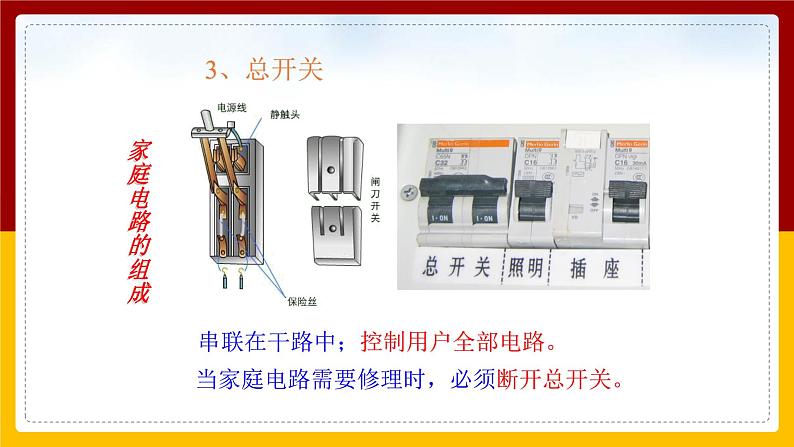

串联在干路中；控制用户全部电路。
当家庭电路需要修理时，必须断开总开关。

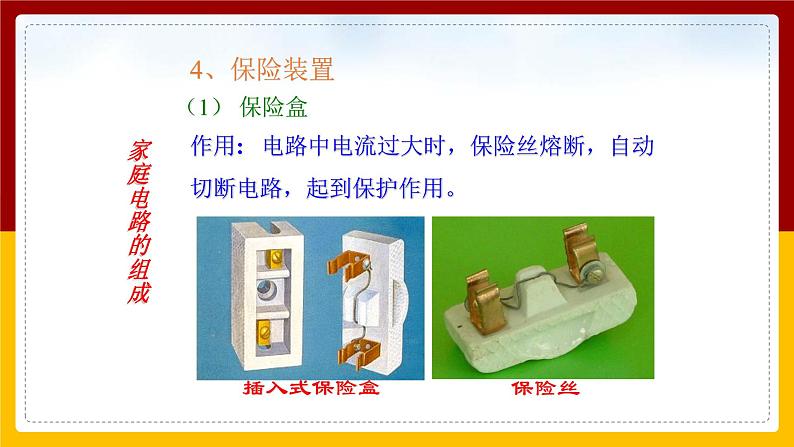

作用: 电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
现在新建居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表后, 当电路中的电流过大时,空气开关自动断开，切断电路，俗称跳闸。
在电能表、总开关，保险装置之后，可以连接用电器。电路中还可以安装插座，许多用电器可以接在插座上。
进户的两条输电线中，一条叫做相线，俗称火线，另一条叫做零线。
零线在入户前已经与大地相连。
（1）作用：辨别火线和零线。
（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测导线。若氖管发光，则接触的是火线，否则为零线。
3、用电器与零线、火线的连接
（1）各用电器（插座） 并联在电路中。
（2）控制用电器的开 关要连接在火线和用 电器之间。
螺丝口灯座的螺旋套只准接在零线上。
有金属外壳的家用电器要使用三孔插座使外壳接地。
1、三线插头和三线插座
漏电保护器，主要是对人身起到保护作用。
两者作用不一样，不能相互替代。
2、空气开关和漏电保护器
空气开关是电路中电流过大时自动切断电路；
漏电保护器是电路中发生漏电时自动切断电路 。
空气开关保护用电器；漏电保护器保护人。

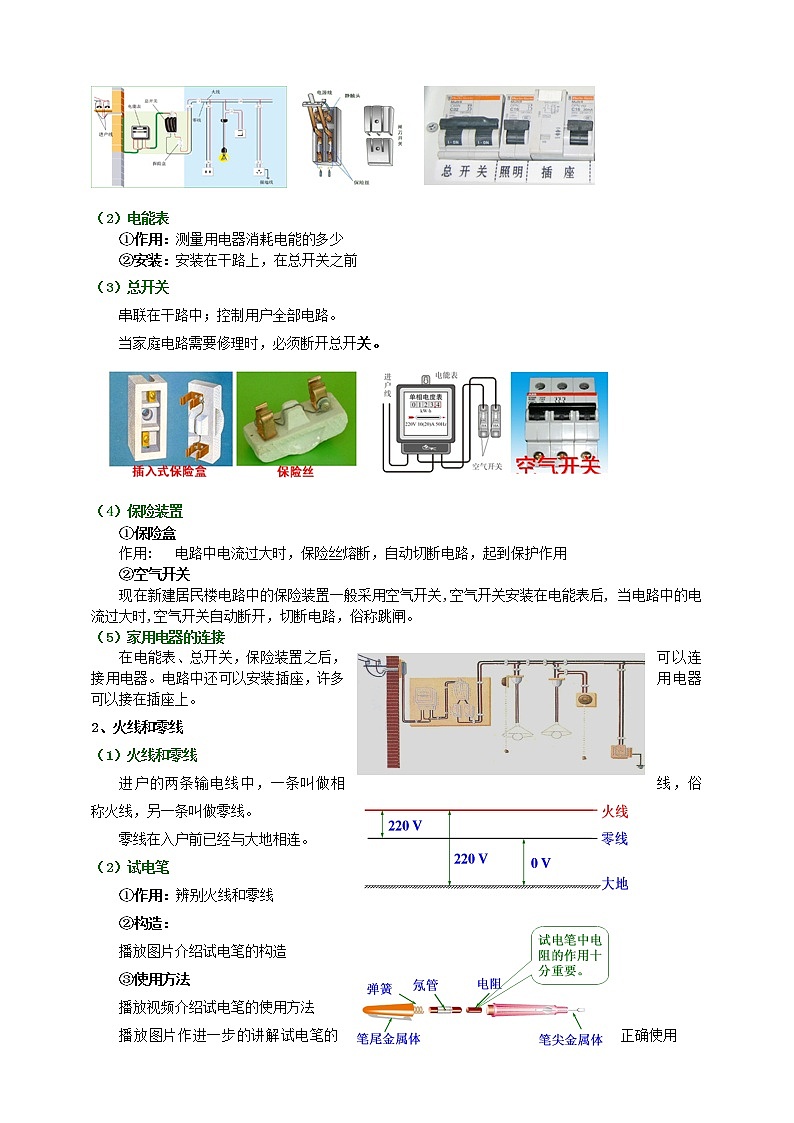

一、家庭电路的组成进户线、电能表、总开关、保险盒、灯座、插座、开关二、安全用电１、三线插头和漏电保护器
（1）三线插头 L、N、E
２、试电笔：辨别零线和火线

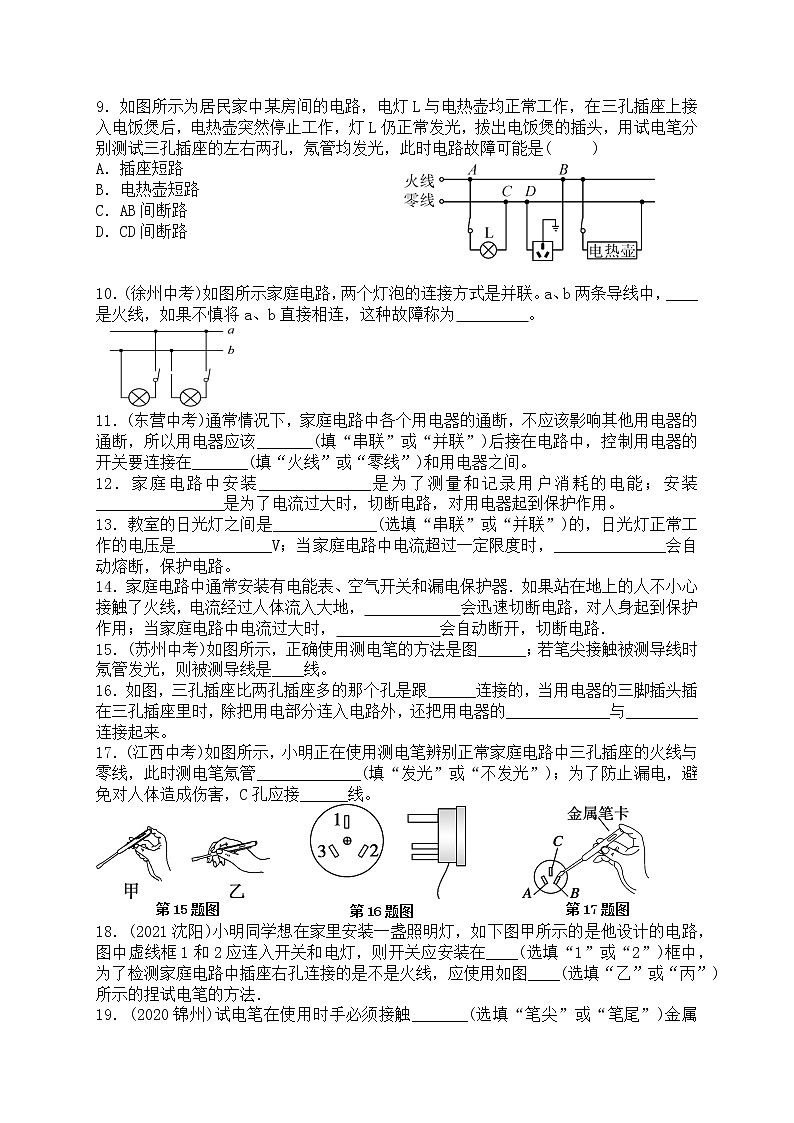

1、小明把家庭电路的接线图简化后如图所示，由该图可知（　　）
A．a线是火线，b线是零线B．控制灯泡的开关可以和灯泡的位置互换C．当插座每多接入一个用电器，电路的总电阻变大D．电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间也是并联的

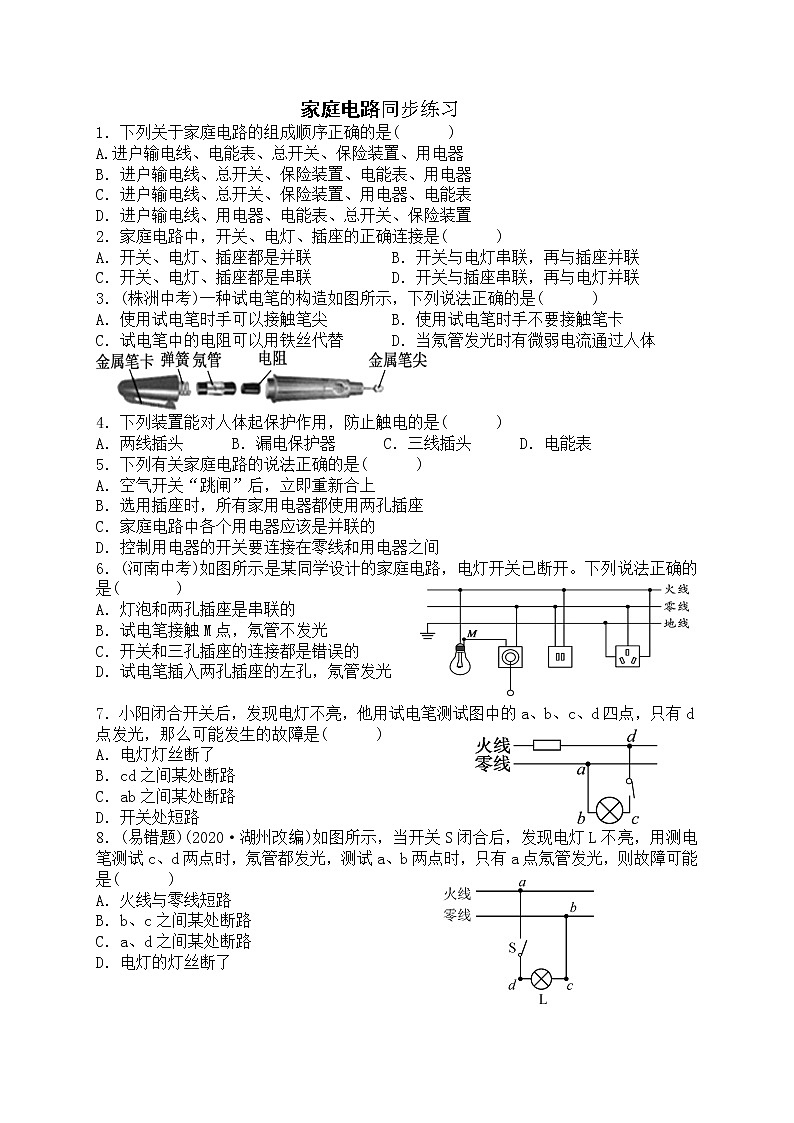

2、关于家庭电路，下列说法正确的是（　　）A．电能表测量的是家用电器的总功率B．空气开关自动断开，一定是某处出现了短路C．用电器的金属外壳一定要接地D．使用测电笔时，手不能接触笔尾的金属体
3、家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如图所示），只有测ab两点时氖管发光，若电路中只有一处故障，则故障可能是（　　）
A．灯泡L短路 B．灯泡L断路C．开关S接触不良D．导线cd断路
1.完成本节动手动脑学物理 2.完成本节对应练习
