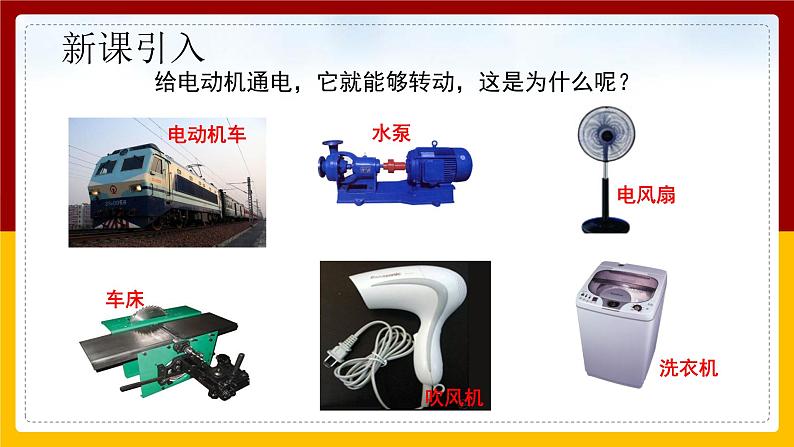

给电动机通电，它就能够转动，这是为什么呢？

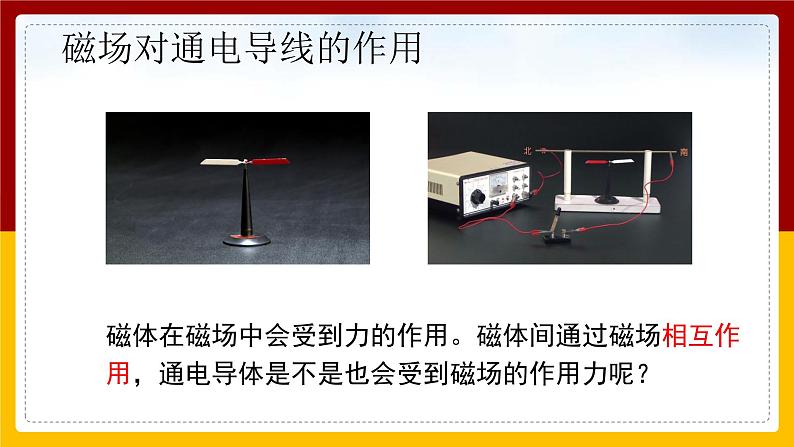

磁体在磁场中会受到力的作用。磁体间通过磁场相互作用，通电导体是不是也会受到磁场的作用力呢？

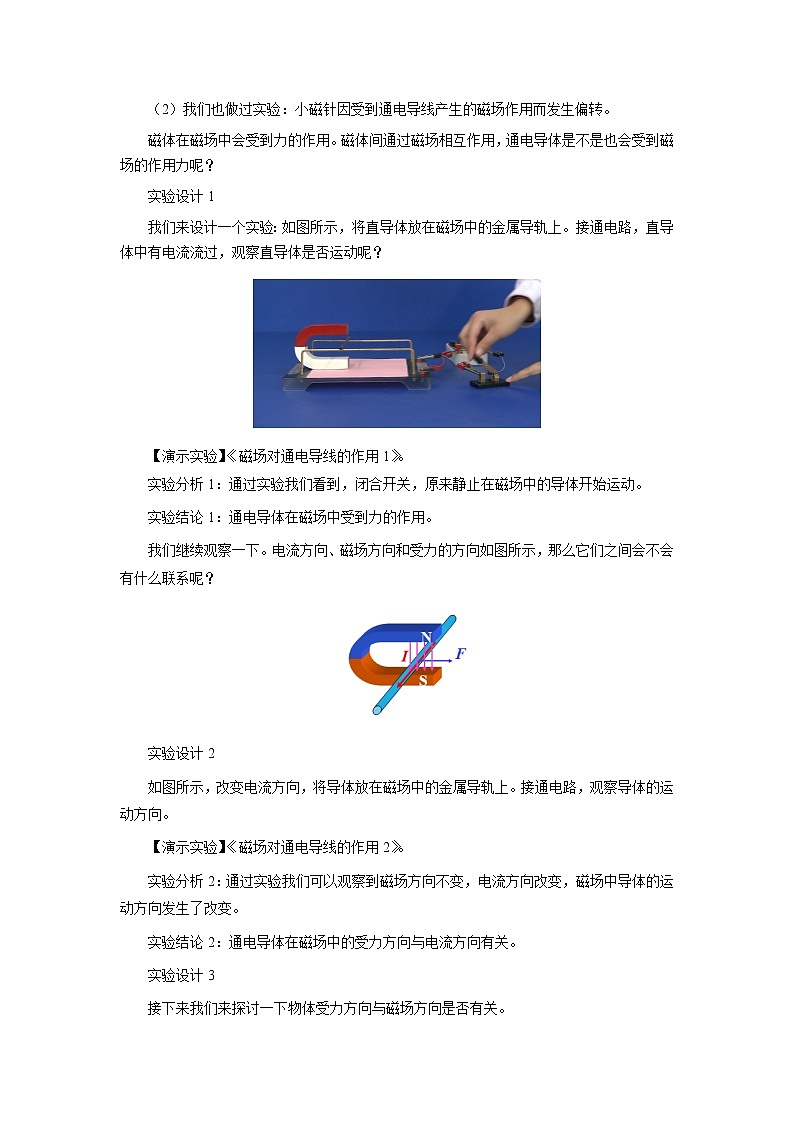

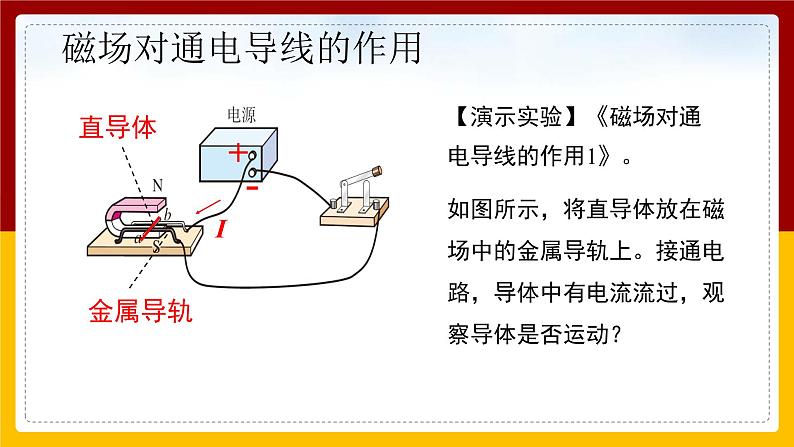

如图所示，将直导体放在磁场中的金属导轨上。接通电路，导体中有电流流过，观察导体是否运动？
【演示实验】《磁场对通电导线的作用1》。

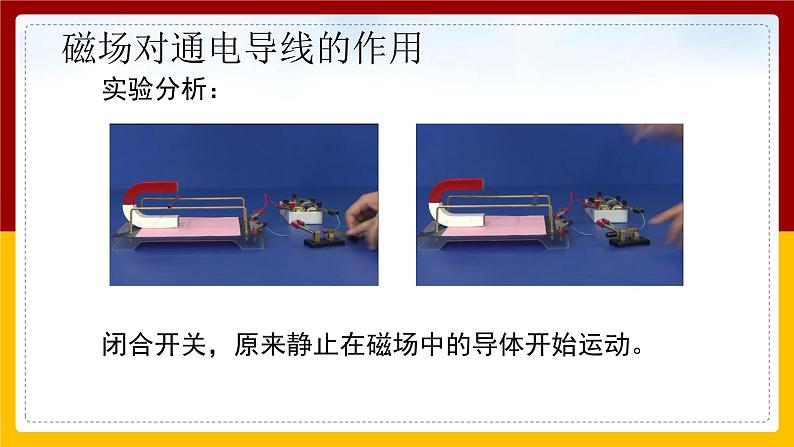

闭合开关，原来静止在磁场中的导体开始运动。

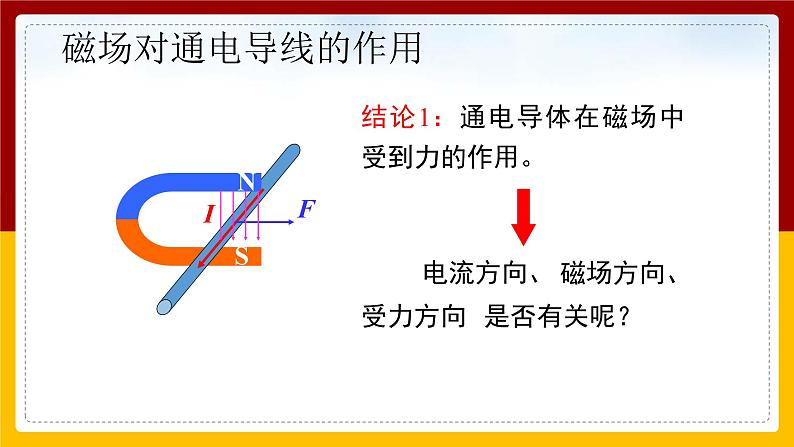

结论1：通电导体在磁场中受到力的作用。

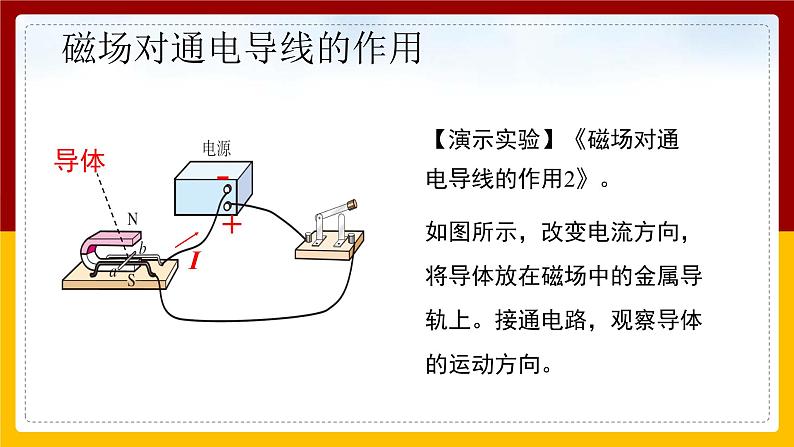

如图所示，改变电流方向，将导体放在磁场中的金属导轨上。接通电路，观察导体的运动方向。
【演示实验】《磁场对通电导线的作用2》。

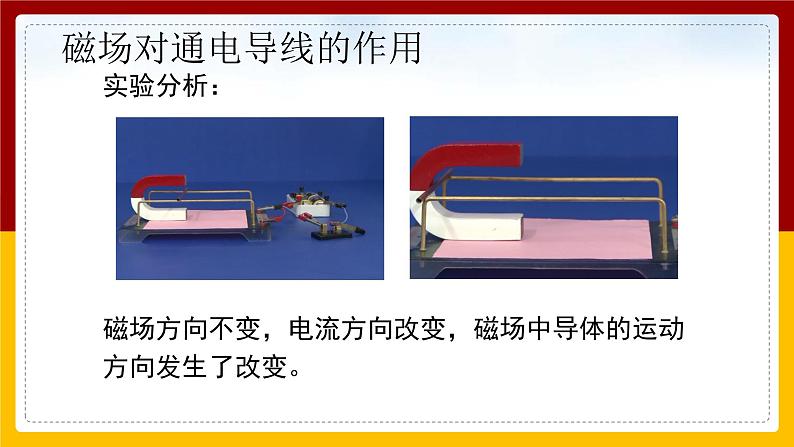

磁场方向不变，电流方向改变，磁场中导体的运动方向发生了改变。
结论2：通电导体在磁场中的受力方向与电流方向有关。
如图所示，电流方向不变，改变磁场方向，接通电路，观察导体的运动方向，进而判断导体受力的方向。
【演示实验】《磁场对通电导线的作用3》。
电流方向不变，磁场方向改变，磁场中导体的受力方向发生了改变。
结论3：通电导体在磁场中的受力方向与磁场方向有关。
同时改变电流与磁场的方向
结论4： 同时改变电流与磁场的方向，导体受力的方向不变。
你知道扬声器是怎样发声的吗？
当线圈中通有电流时，线圈就会受到磁体磁场的作用。当线圈中的电流反向时，受到的作用力也反向。
线圈中的电流方向不断改变，线圈因受力的方向不断改变而不断地振动，就会带动纸盆振动，扬声器就发出了声音。
　　电动机通电后，为什么就能够转动呢？
电动机工作时把电能转化为机械能。
将线圈置于磁场中，接通电路，线圈可以在磁场里转过一定角度，但不能连续转动。 换向器让通电线圈在磁场中连续转动。
当线圈经过平衡位置时，改变线圈中的电流方向（目的：改变线圈两边受力的方向），线圈就能够在磁场中连续转动下去。
电动机工作原理：
　　通电线圈在磁场中受力转动。
我们身边到处都有电动机的身影。洗衣机的叶轮转动就是电动机带动的。
计算机中有许多电动机。其中，磁盘驱动器、光盘驱动器、硬盘驱动器以及散热器等都需要电动机。

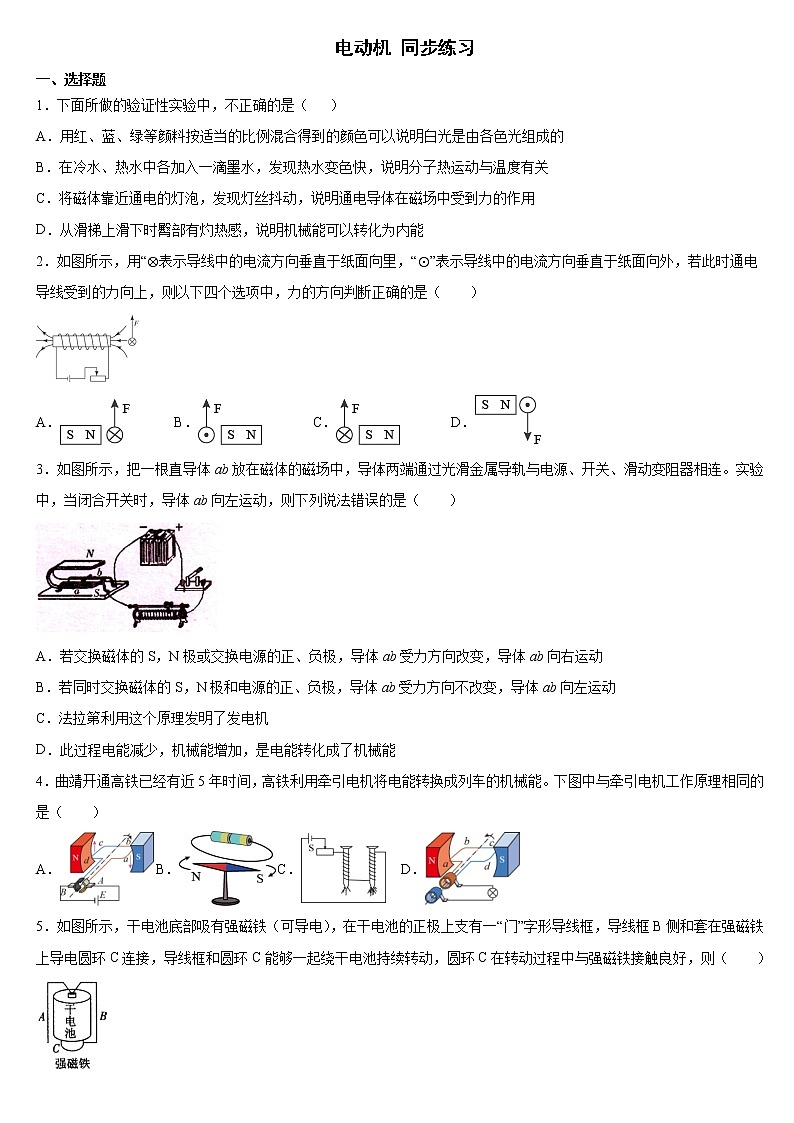

1．关于通电导线在磁场里受力方向的说法错误的是（　　）A．改变导线中的电流方向，导线的受力方向会发生改变B．同时改变电流方向和磁场方向，导线受力方向一定改变C．改变磁场的方向，通电导线受力方向会发生改变D．同时改变电流方向和磁场方向，导线受力方向一定不改变
2．要使一台直流电动机的转速增大一些，下列方法中不可行的是（　　）A．增大线圈中的电流B．换用输出电压较多的电源C．将磁体的磁极对调D．换用磁性更强的磁体
3．直流电动机工作时，当线圈转到平衡位置时，还会继续转过平衡位置一些，这是由于（　　）A．电流的作用B．磁场力的作用C．换向器的作用D．惯性的作用
1．磁场对通电导线的作用：通电导体在磁场中受到力的作用。2．通电导体在磁场中受力的方向，跟电流方向和磁感线方向有关。3．电动机有两部分组成：定子和转子。4．换向器的作用：改变线圈中的电流方向，使线圈得以持续转动。5．电动机的作用：把电能转化为机械能。6．直流电动机应用：电动玩具、录音机等；交流电动机应用：电风扇、洗衣机等。
