广播、电视、手机的信号是怎么发射和接收的？

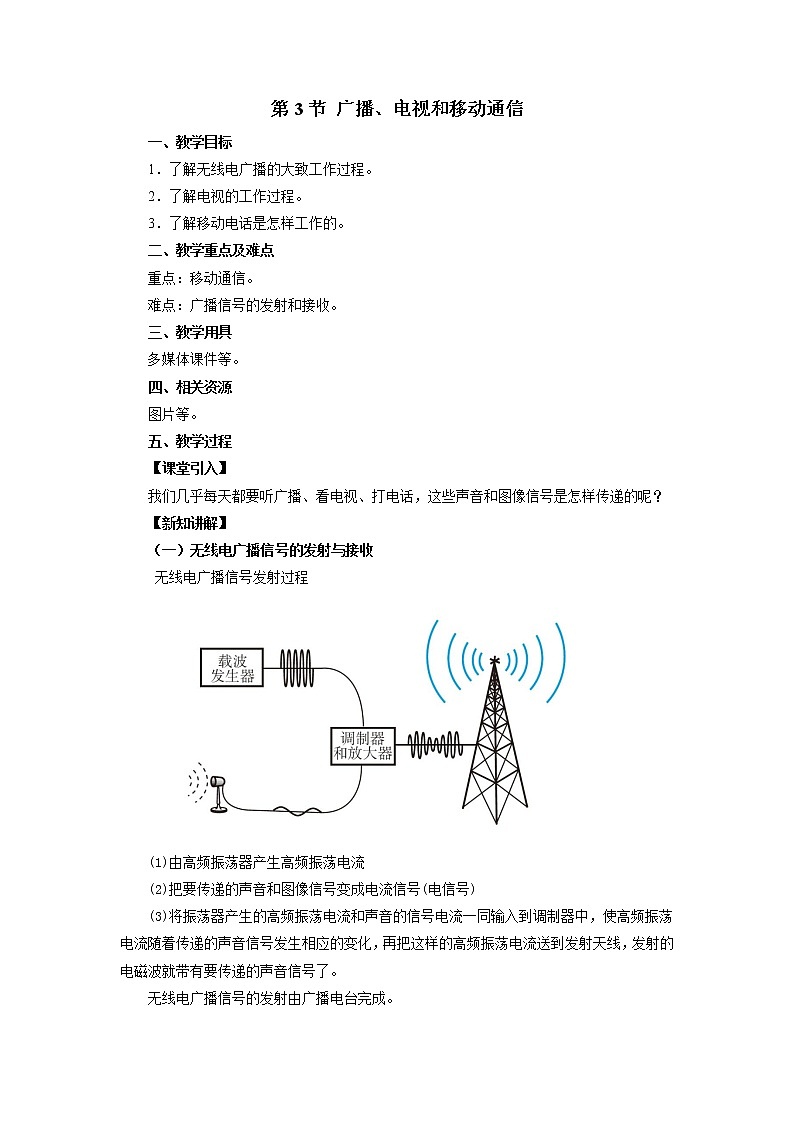

无线电广播信号的发射和接收

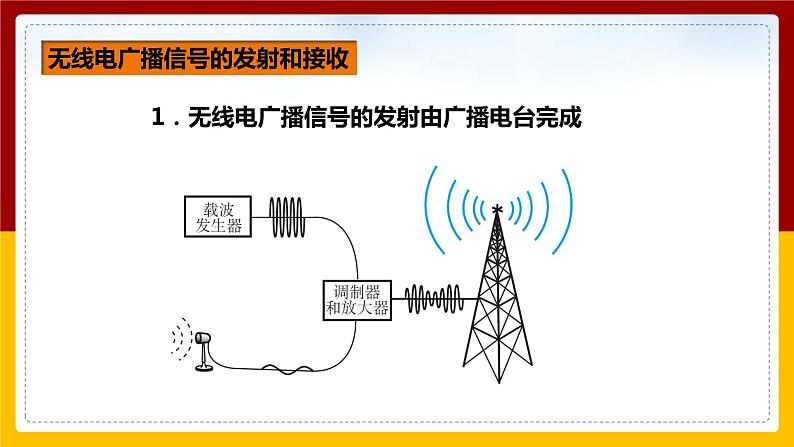

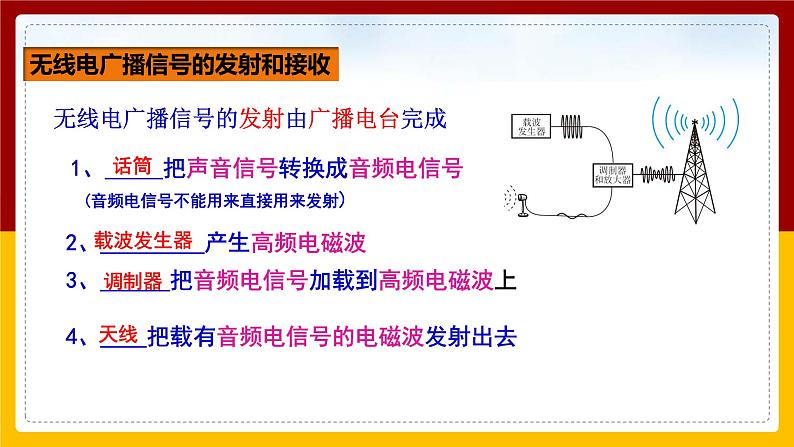

　　1．无线电广播信号的发射由广播电台完成
无线电广播信号的发射由广播电台完成
2、_________产生高频电磁波
3、______把音频电信号加载到高频电磁波上
4、____把载有音频电信号的电磁波发射出去
1、_____把声音信号转换成音频电信号
(音频电信号不能用来直接用来发射)

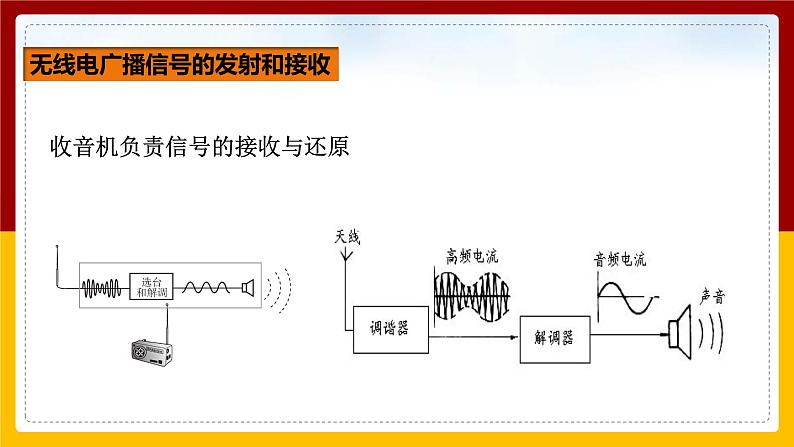

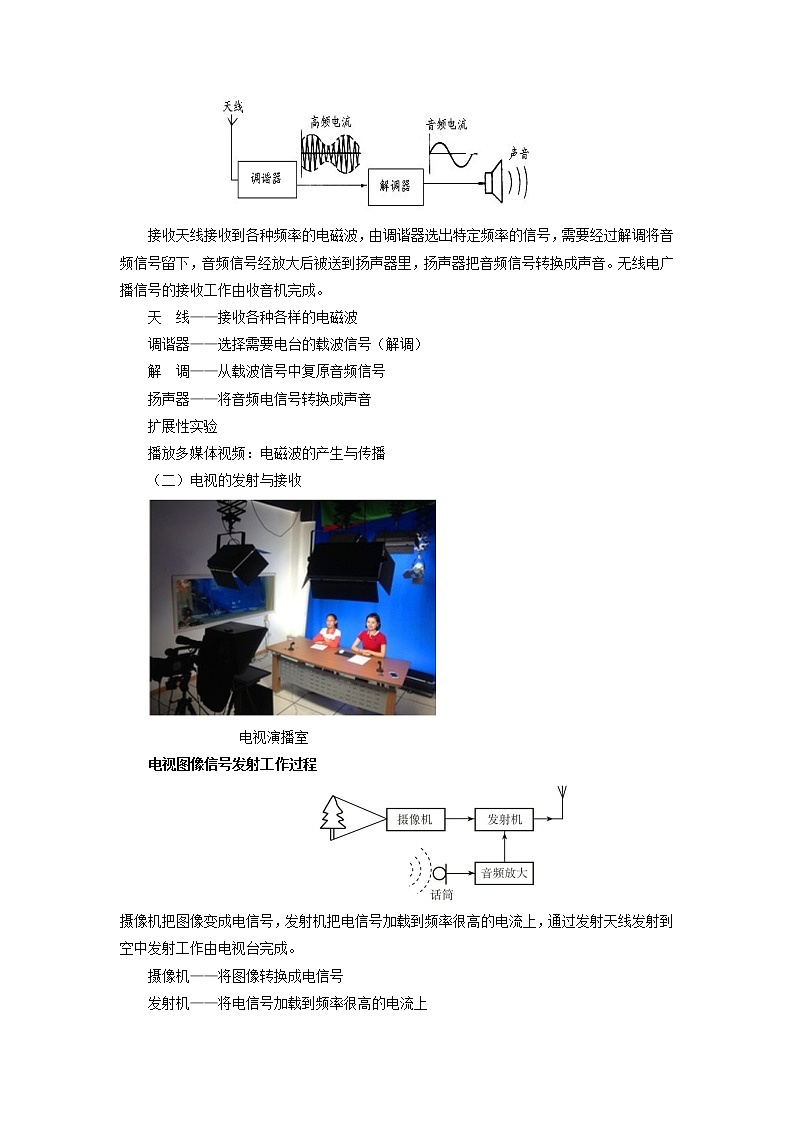

收音机负责信号的接收与还原

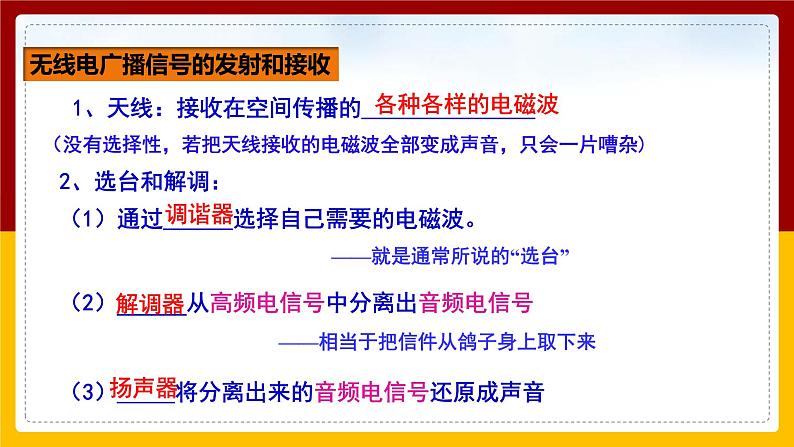

2、选台和解调：
1、天线：接收在空间传播的_______________
（1）通过______选择自己需要的电磁波。
（3）_____将分离出来的音频电信号还原成声音
（2）______从高频电信号中分离出音频电信号
（没有选择性，若把天线接收的电磁波全部变成声音，只会一片嘈杂)
——就是通常所说的“选台”
——相当于把信件从鸽子身上取下来

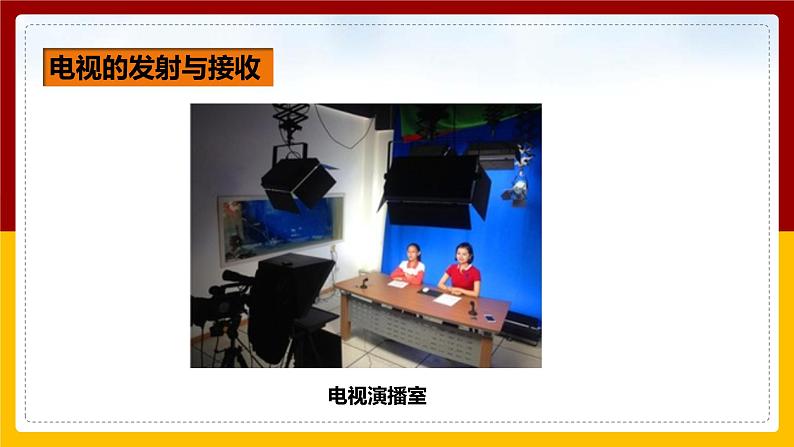

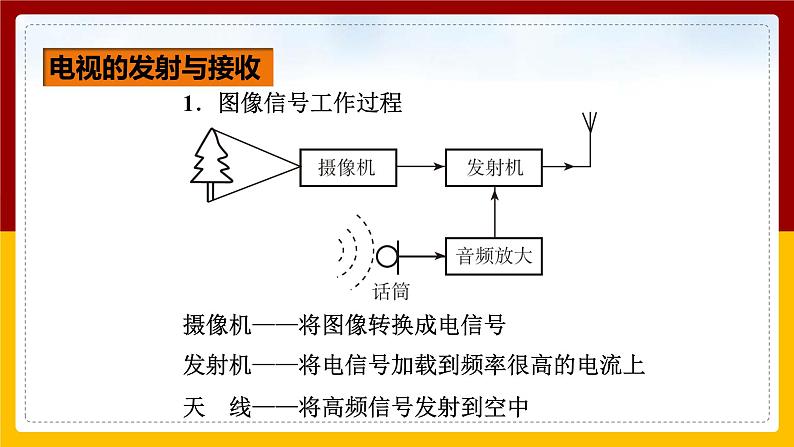

　　1．图像信号工作过程
　　摄像机——将图像转换成电信号
　　发射机——将电信号加载到频率很高的电流上
　　天 线——将高频信号发射到空中

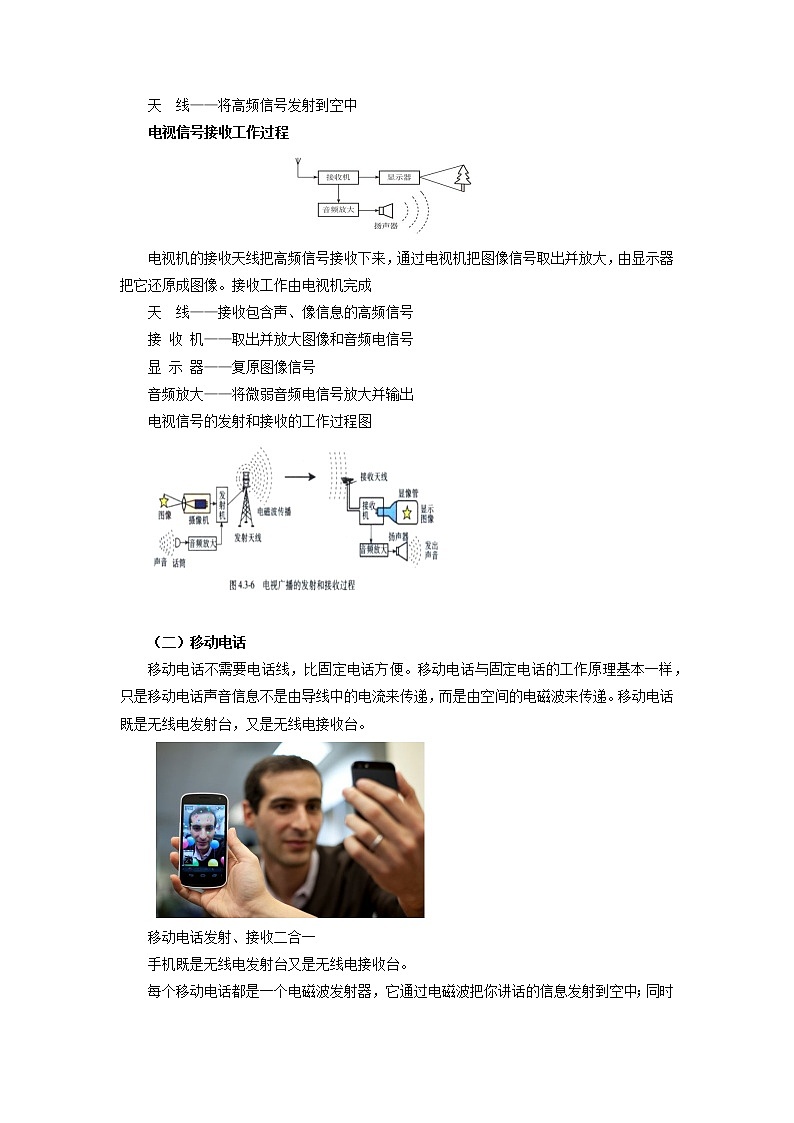

　　2．电视接收机工作过程
　　接 收 机——取出并放大图像和音频电信号
　　显 示 器——复原图像信号
　　天 　线——接收包含声、像信息的高频信号
　　音频放大——将微弱音频电信号放大并输出
电视信号的发射和接收的工作过程图
手机既是无线电发射台又是无线电接收台。
手机和手机通过基地台进行沟通
手机和座机借助基地台进行交流
设立基地台的原因：手持移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定基地台转接。
2、移动电话靠 ______（较大的固定无线电台）使在 不同地方的人可以互相通话。
1、移动电话机由__ ___来传递声音，它既是 又是 _____。
3、移动电话通话过程（手机与手机和固定电话之间）
工作区域在几十米至几百米的范围。
座机接在市话网上，相当于小型基地台。
由声音变成的电信号，它的频率在几十赫到几千赫之间，叫做音频信号。由图像变成的电信号，它的频率在几赫到兆千赫之间，叫做视频信号。
音频、视频、射频和频道
1．关于广播和电视信号，下列说法正确的是（　　）A．广播信号是超声波 B．广播信号是次声波C．电视信号是电磁波 D．电视信号是声波
2．下列常用电器中，既能接收又能发射电磁波的是（　　）A．录音机B．电视机C．收音机D．手机
3．广播电台或广播电视台的发射天线的作用是（　　）A．只发射音频电流激发的电磁波B．只发射视频电流激发的电磁波C．只把音频电流和视频电流加载到更高频率的射频电流上，再通过天线发射D．三种电流不经调制通过天线发射三种不同的电磁波
本节课我们了解了无线电广播、电视、移动电话的工作过程。信号的发射是把声信号转换成电信号，加载到高频电磁波上，通过天线发射出去。信号的接收是用天线接收电磁波，用调谐器选出所需的电磁波，通过解调转变为低频信号，最后把低频电信号转换为音频。
