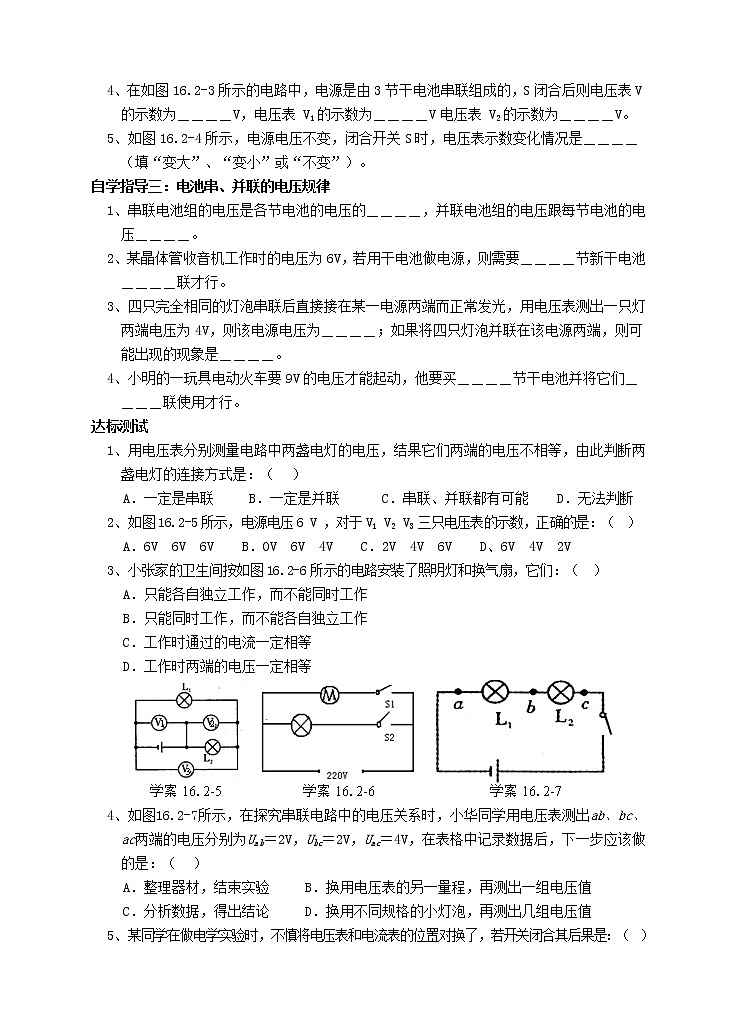

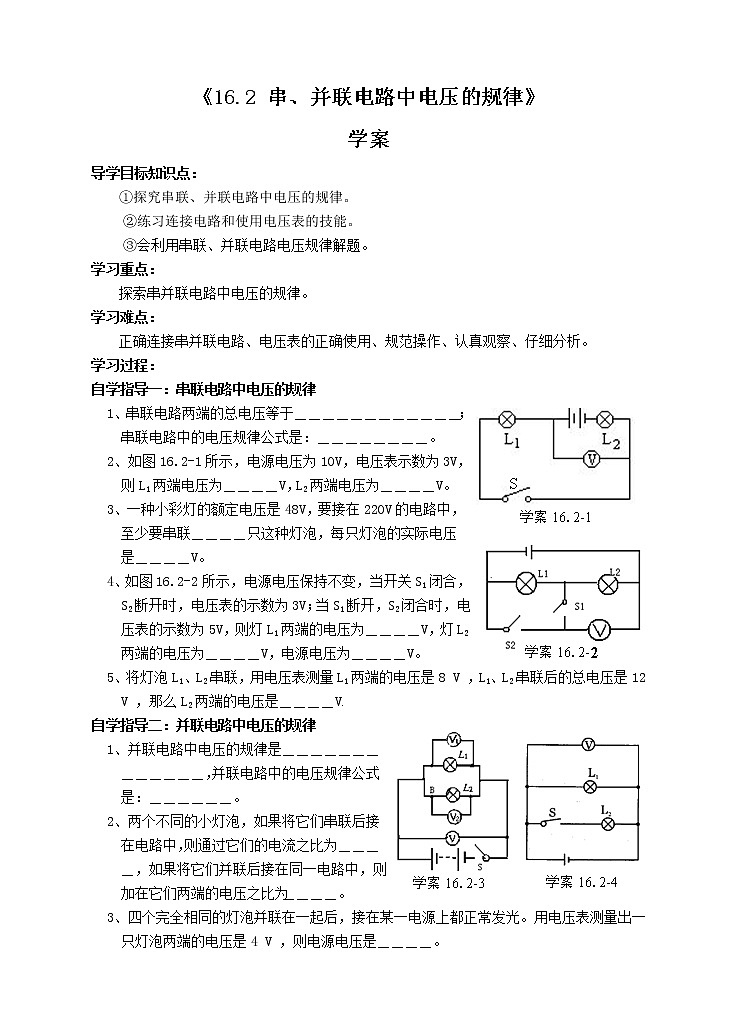

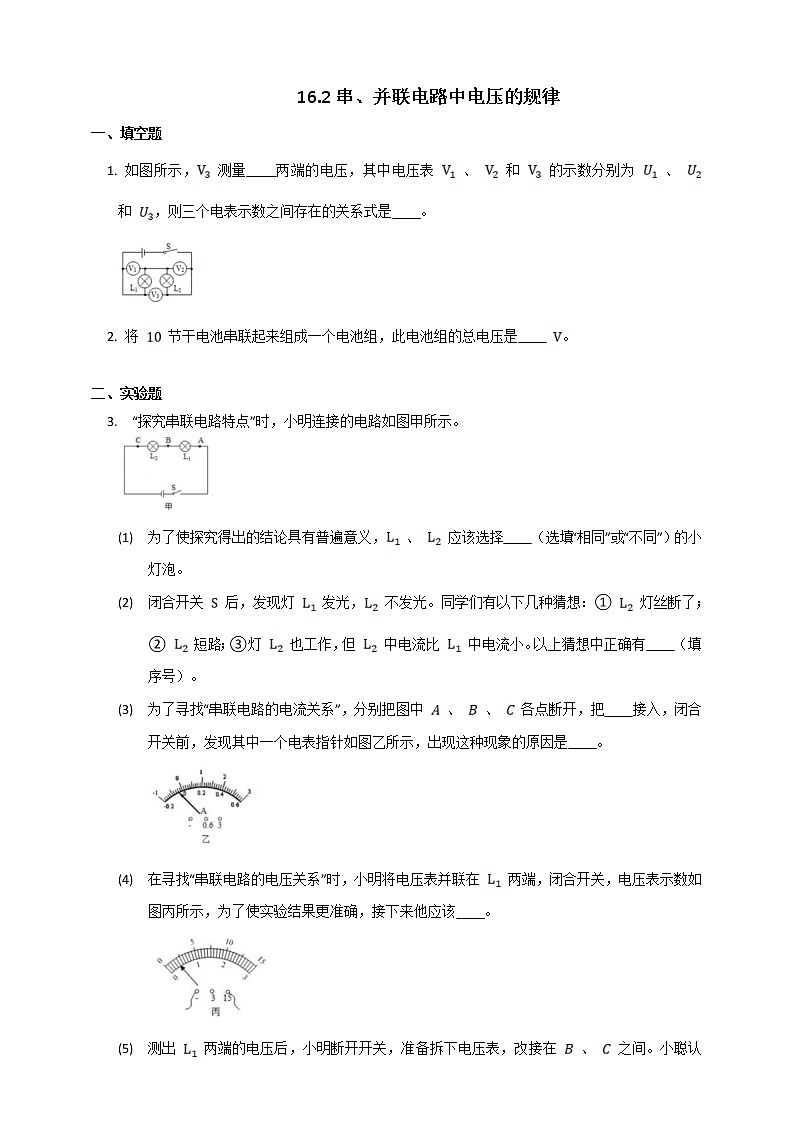

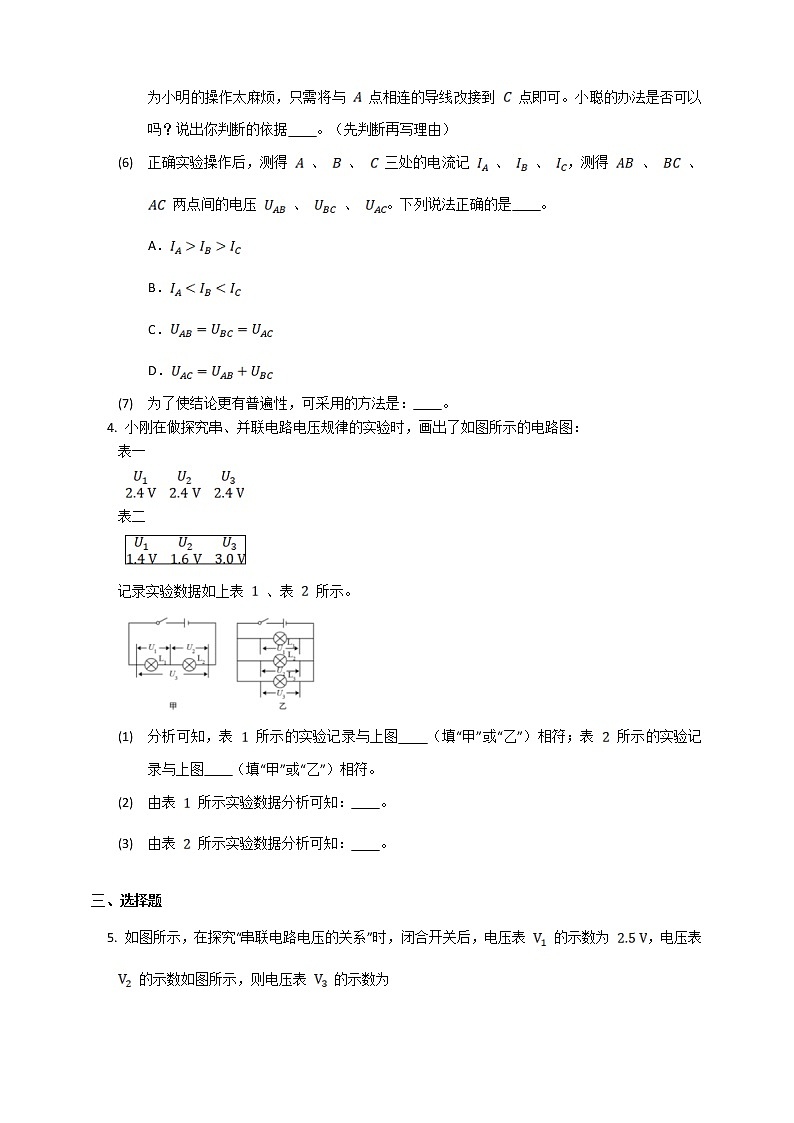

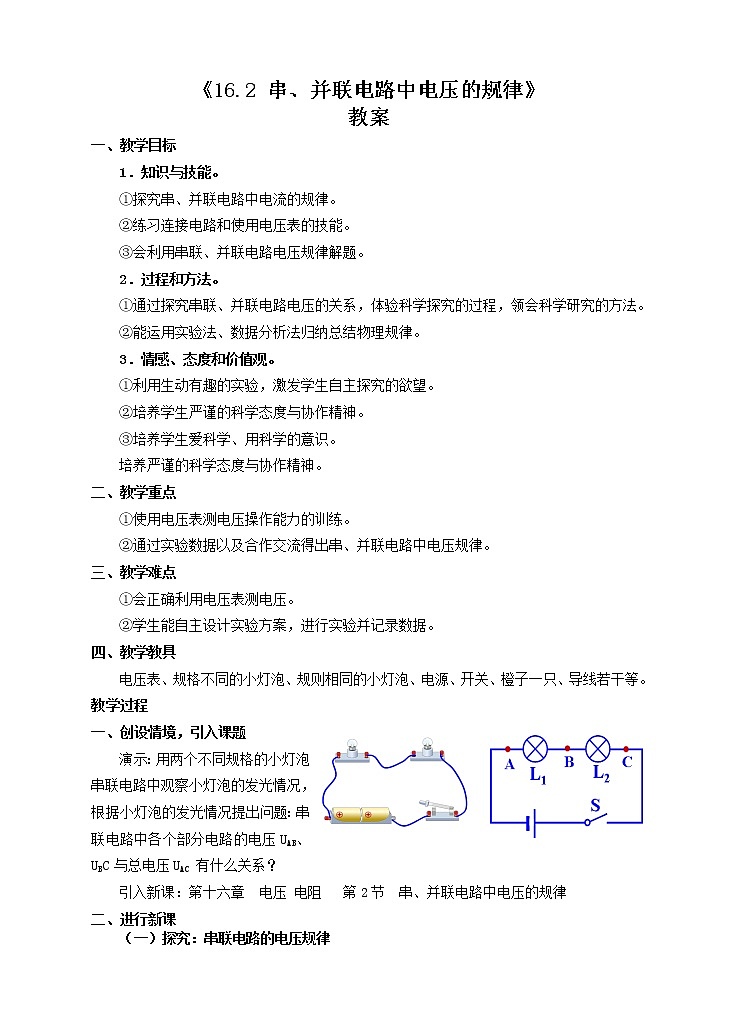

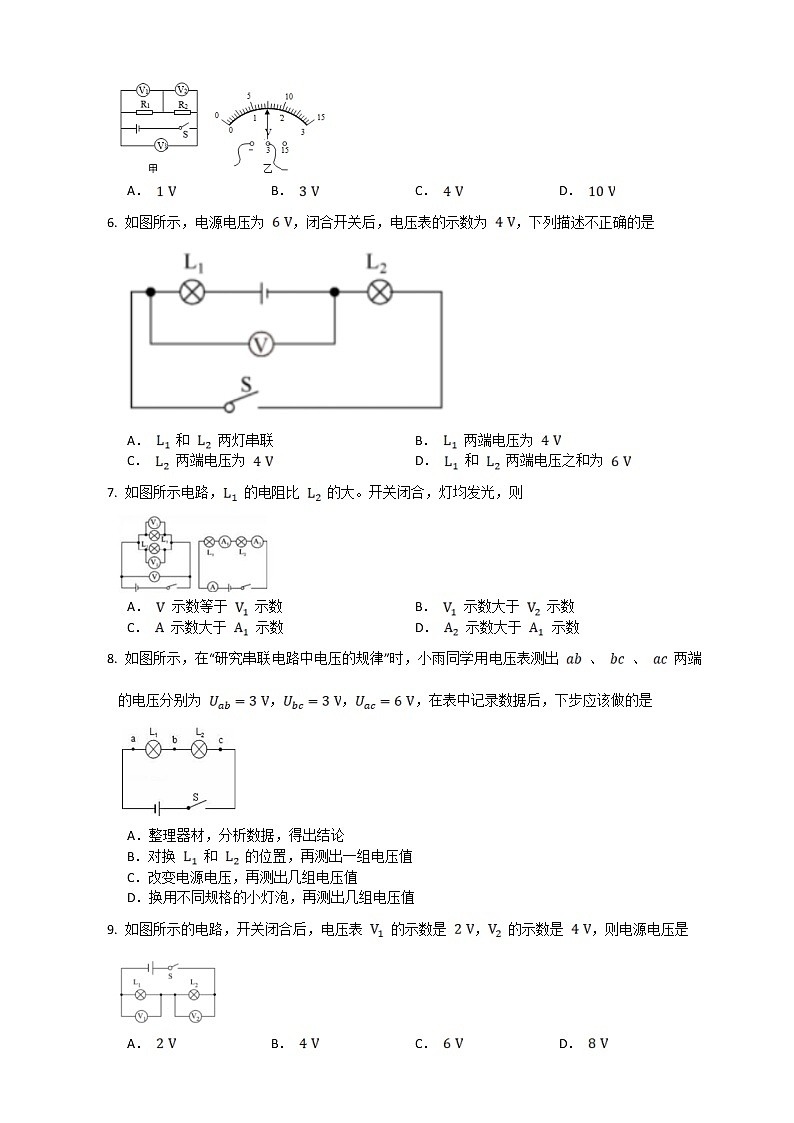

这是一份初中物理人教版九年级全册第2节串、并联电路电压的规律备课课件ppt，文件包含162串并联电路中电压的规律课件ppt、162串并联电路中电压的规律练习doc、162串并联电路中电压的规律教案doc、162串并联电路中电压的规律学案doc等4份课件配套教学资源，其中PPT共26页，欢迎下载使用。

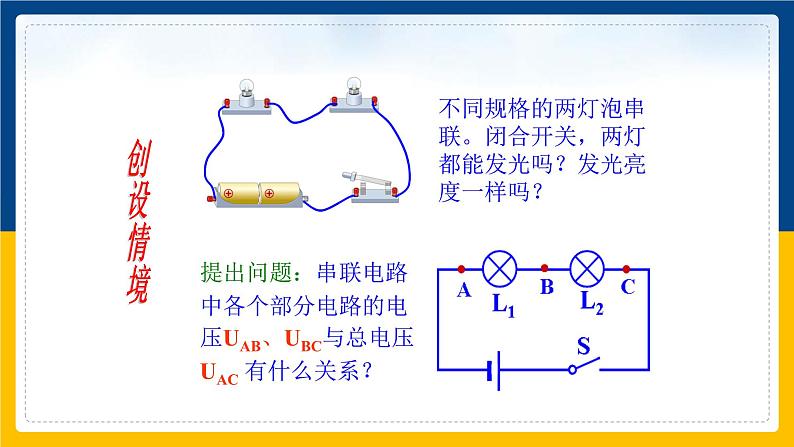

不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
提出问题：串联电路中各个部分电路的电压UAB、UBC与总电压UAC 有什么关系？

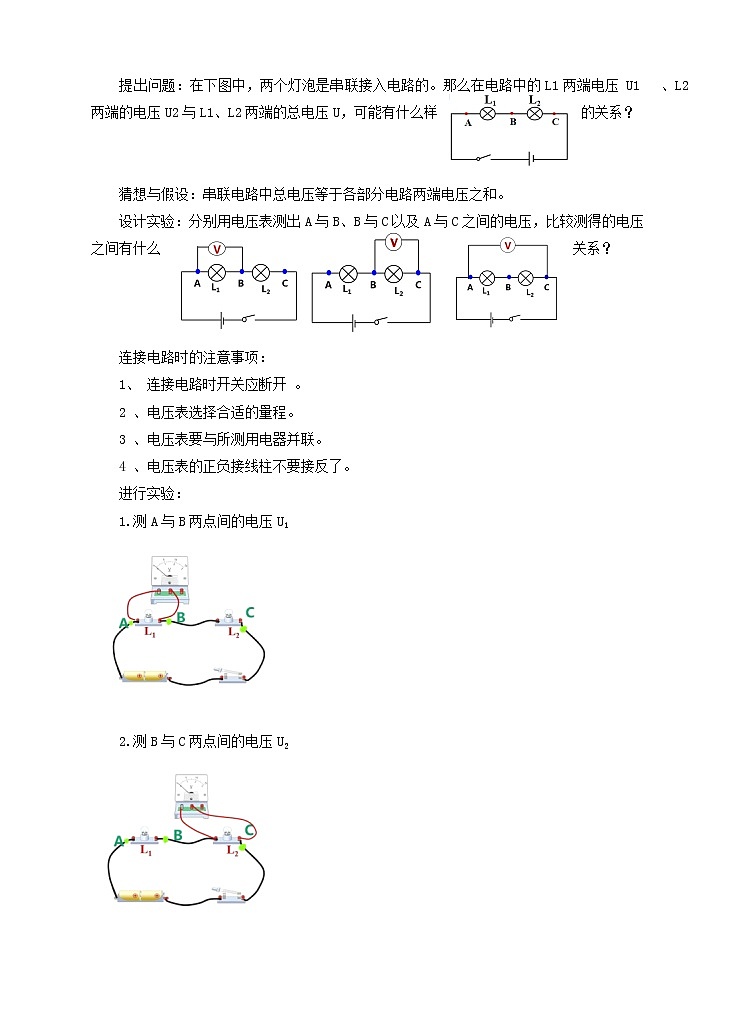

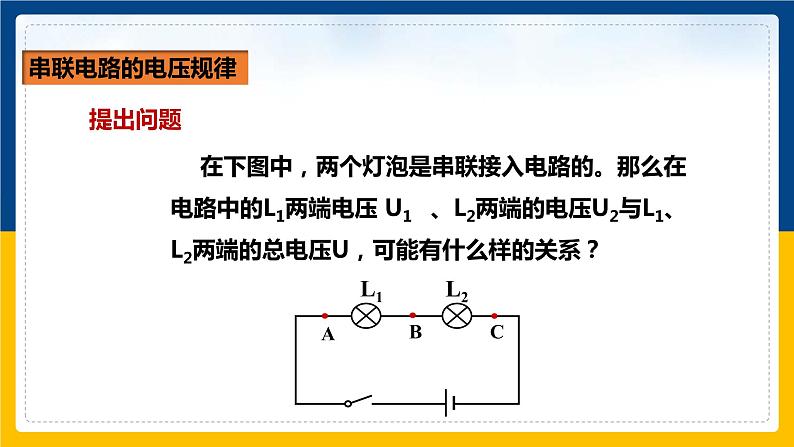

在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压 U1 、L2两端的电压U2与L1、L2两端的总电压U，可能有什么样的关系？

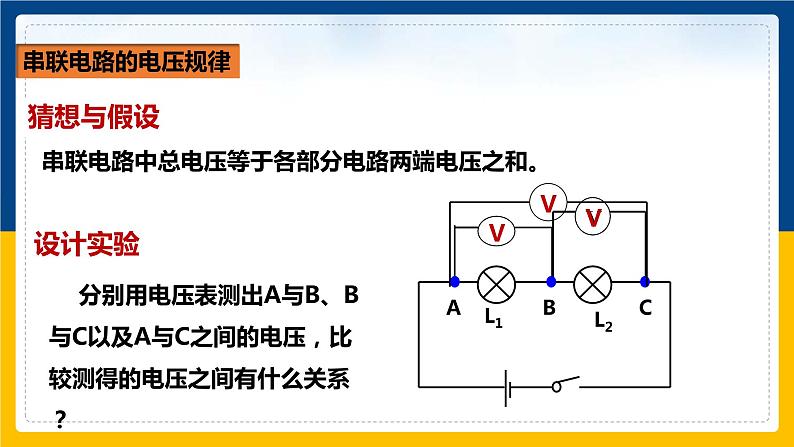

分别用电压表测出A与B、B与C以及A与C之间的电压，比较测得的电压之间有什么关系？
串联电路中总电压等于各部分电路两端电压之和。

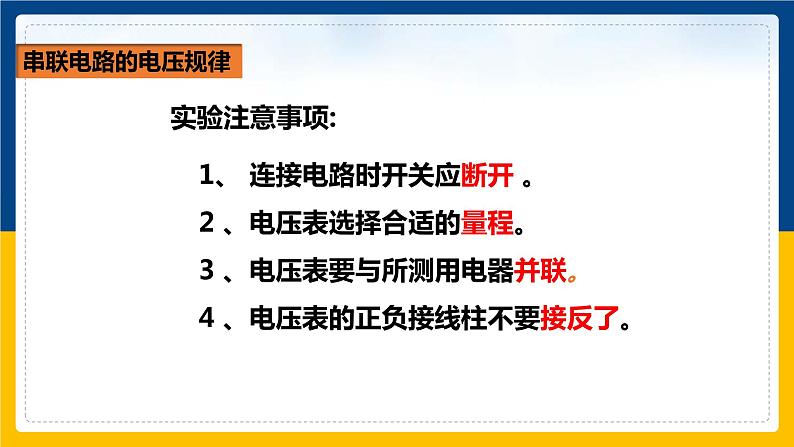

1、连接电路时开关应断开。2 、电压表选择合适的量程。3 、电压表要与所测用电器并联。4 、电压表的正负接线柱不要接反了。

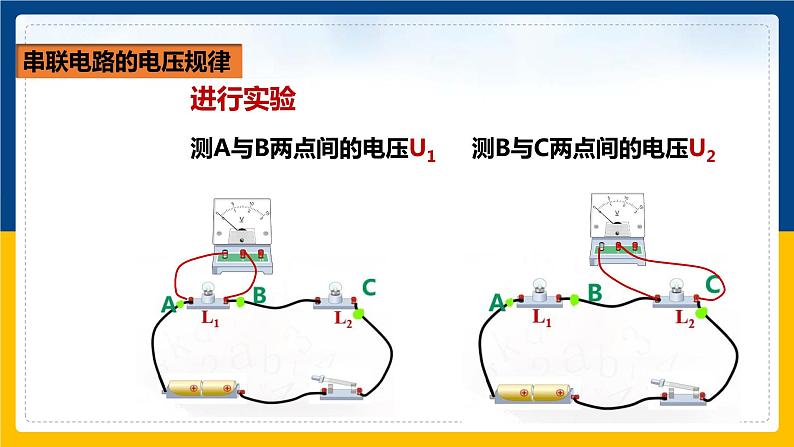

测B与C两点间的电压U2
测A与B两点间的电压U1

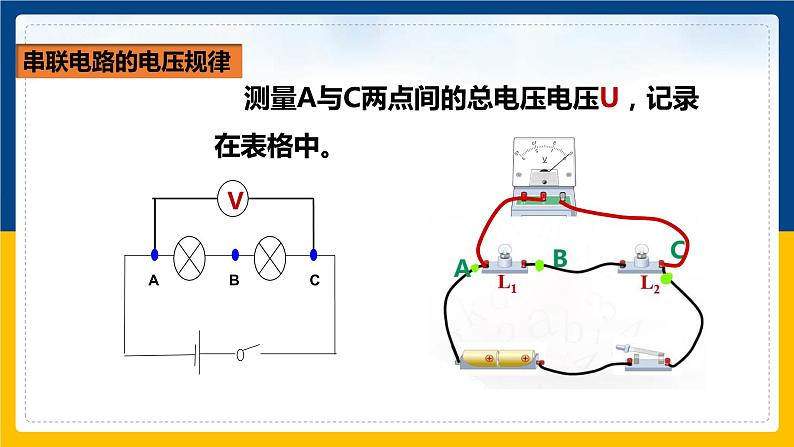

测量A与C两点间的总电压电压U，记录在表格中。

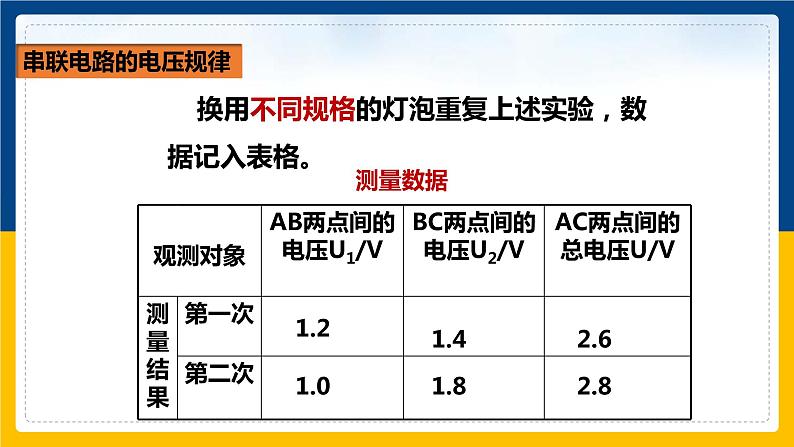

换用不同规格的灯泡重复上述实验，数据记入表格。
串联电路两端总电压等于各部分电路两端电压之和。
生活中，常常把电池串联起来使用。那么两节电池和一节电池，它们的电压一样吗？如何测量？
结论：电池串联后的电压等于各个电池的电压之和。
如图所示，若电源电压是3V，闭合开关S后，电压表的示数是1.8V，则L2两端的电压是（　　）
A．4.8V B．1.8V C．3V D．1.2V
装饰用的每个小彩灯两端电压不允许超过10V，问至少要串联多少只小彩灯才能用家庭电路做供电电源（　　） A．20只B．21只C．22只 D．15只
两个或两个以上用电器并联，各支路用电器两端的电压与电源两端电压有什么关系？
①各支路用电器两端的电压可能都相等，且等于电源两端电压；
②各支路用电器两端电压不相等，它们的和等于电源两端电压
分别用电压表测L1、L2两端的电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？
④ 改变两个小灯泡的规格重做上述实验。
（4）分析数据得出结论
U=U1=U2=U3=…Un
1、多进行几次实验，使结果更具普遍性。2、每次实验选用不同的规格的小灯泡或其它用电器。 3、改用不同电压的电源。4、将用电器的个数由两个改为三个或更多。这样才能使实验结论更具有普遍性。
2、串联电路中的电压规律是：
并联电路中的电压规律公式是： U＝U1＝U2▪▪▪
3、并联电路中的电压规律是：
串联电路中的电压规律公式是： U＝U1＋U2▪▪▪
并联电路总电压等于各支路两端电压。
串联电路总电压等于各部分两端电压之和。
1、串联并联电池组的电压规律：
串联电池组的电压等于各节电池的电压之和
并联电池组的电压等于每节电池的电压
2、一种节日小彩灯是由多个小灯泡串联而成的,若每个彩灯上标注的正常工作电压是12V，则应将个彩灯（填“串”或“并”）联接在家庭电路两端。
1、若将20只相同的小灯泡串联接在220V的电路中，每只小灯泡两端的电为 V，若将20只相同的小灯泡并联接在110 V的电路中,每只小灯泡两端的电压为 V。
3、如图所示电路中，若开关闭合后的示数为2.8V，则L2两端的电压为 V。
4、如图所示，灯L1和L2是联的。电压表测量的是灯两端的电压。若电源电压是8V，电压表的示数是 3V，则灯 L1 两端的电压是 V，灯L2两端的电压是 V。
5、现有4节干电池，有关这些电池的说法中，正确的是（）A、每一节干电池的电压都与电池组总电压相同B、四节干电池都串联时，总电压跟任何一节电池电压一样大C、四节干电池并联时，总电压等于四节电池的和D、这四节干电池可组成6V的电源
6、用电压表分别测量电路中两盏电灯的电压, 结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（）A、一定是串联 B、一定是并联 C、串联、并联都有可能 D、无法判断
7、小明同学在实验过程中, 不小心把灯泡和电压表串联在电路中，当他闭合开关后，出现了怎样的现象呢？
电压表有示数，示数约为电源电压
8、在如图所示的电路图中，闭合开关后，能用电压表正确测出灯Ll两端电压的是（）
