1、在图中电压表V、V1、V2它们的示数之间有什么关系呢？
2、图中电流表A1、A2的示数之间又有什么关系呢？
1、图中电流表A、A1、A2它们的示数之间有什么关系?
2、图中电压表V1、V2的示数之间又有什么关系？
串联电路中各处电流相等
串联电路两端的总电压等于各部分两端的电压之和．
并联电路中各支路两端的电压相等．
并联电路干路的总电流等于各支路的电流之和．

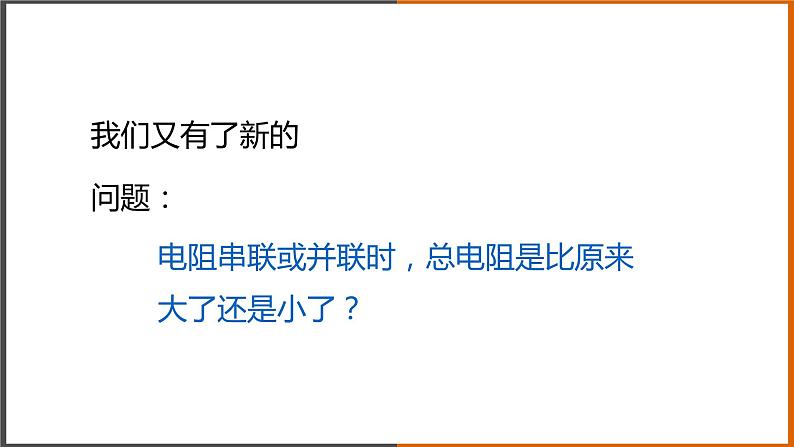

电阻串联或并联时，总电阻是比原来大了还是小了？
如果用一个电阻R代替两个串联着的电阻R1、R2接入电路后，电路的状态不变，即R两端的电压和通过它的电流都与原来的相同，R就叫做这两个串联电阻R1、R2的总电阻。
并联电阻和它的总电阻也存在这种 “等效代替” 关系。
两个（或几个）电阻串联之后的总电阻比参与串联的各个电阻(分电阻）大些还是小些？
由于导体的电阻和导体的长度有关，导体越长电阻越大。几个电阻串联后相当于增加了导体的长度，总电阻应当比各个分电阻大些。

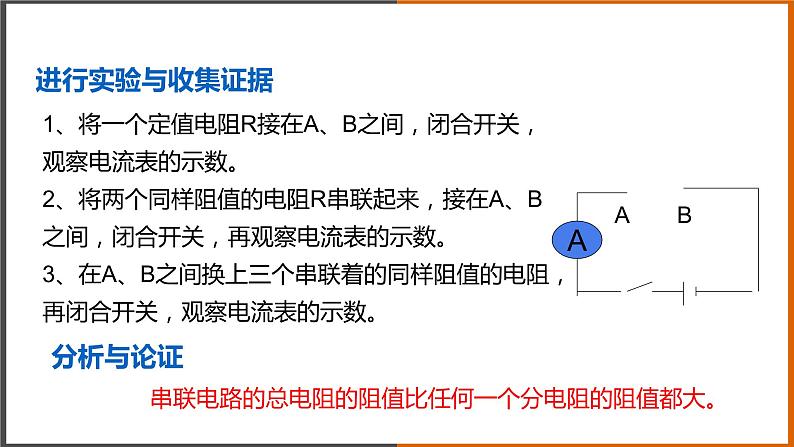

1、将一个定值电阻R接在A、B之间，闭合开关，观察电流表的示数。2、将两个同样阻值的电阻R串联起来，接在A、B之间，闭合开关，再观察电流表的示数。3、在A、B之间换上三个串联着的同样阻值的电阻，再闭合开关，观察电流表的示数。
串联电路的总电阻的阻值比任何一个分电阻的阻值都大。
让我们通过理论来推导一下，我们还能得到什么呢？
如图所示，两个串联着的电阻R1、R2，当两端电压为U时，通过的电流为I，而R1、R2两端的电压分别为U1、U2。依据串联电路的特点，R1、R2 通过的电流相等，均为I。与R1、R2 串联电阻等效的电阻——串联电路总电阻为R，当其两端电压为U时，所通过电流就是流过R1、R2的电流I。
由欧姆定律可知：U1=IR1、U2=IR2、U=IR
由U=U1+U2,可得：IR=IR1+IR2 即 R=R1+R2
结论：串联电路的总电阻等于各串联电阻之和
同学们你能推导出3个电阻串联的情况吗？试一试，你能行，相信自己！
因为： R’=R1+R2
所以： R=R’+R3=R1+R2+R3

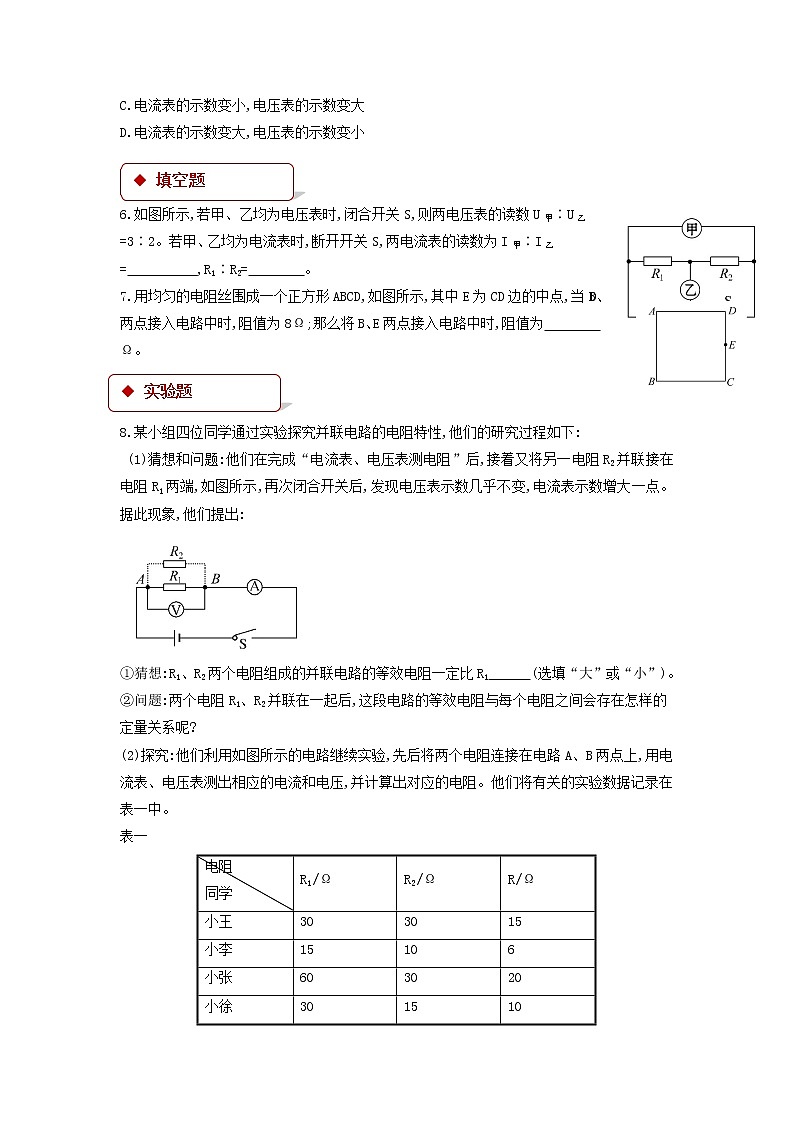

请同学们自己来探究电阻的并联好吗？
你希望探究的问题：
电阻并联后，其总电阻是变大还是变小？
两段导体并在一起，相当于导体的横截面积变 ，因此，其电阻值可能会 。
电阻并联后，总电阻的阻值比任何一个分电阻的阻值小
让我们一起来推导公式：
如图所示，设电阻R1、R2并联接入电路，并联电路两端的电压为U，通过R1、R2电流（支路电流）分别为I1、I2，而干路电流为I。与R1、R2并联电阻等效的电阻——并联电路总电阻为R，当其两端电压为U时，所通过的电流就是通过R1、R2的总电流（干路电流）I。
由欧姆定律，可得：I=U/R，I1=U/R1，I2=U/R2
由于I=I1+I2,所以：U/R=U/R1+U/R2， 即 1/R=1/R1+1/R2
结论： 并联电路总电阻的倒数，等于 各并联电阻的倒数之和。
例、用电器甲的电阻20Ω，用电器乙的电阻为８０Ω，将它们接在电压为１６Ｖ的电源上，求此并联电路的总电阻，总电流，以及通过甲、乙两个用电器的电流。
解：设：总电阻为R，总电流为I。先求总电阻：由1/R=1/R1+1/R2得1/R=1/20Ω+1/80Ω R=16Ω根据欧姆定律，总电流I=U/R=16V/16Ω=1A因为总电压与两用电器两端的电压相等，所以I1=U/R1=16V/20Ω=0.8A，I2=U/R2=16V/80Ω=0.2A
答：此并联电路的总电阻为16Ω，总电流为1A，通过甲、乙两用电器的电流分别是0.8A和0.2A。
1、由串联电路的电压关系U=U1+U2可知，各串联电阻两端的电压U1和U2都是串联电路总电压U的一部分。那么U1和U2的大小和串联电阻的阻值R1和R2之间有什么关系呢？由并联电路的电流关系I=I1+I2可知，各支路中的电流I1和I2都是并联电路干路总电流I的一部分。那么I1和I2的大小和并联电阻的阻值R1和R2之间有什么关系呢？
解：在串联电路中，由欧姆定律得：I=U1/R1、I=U2/R2因为串联电路中各处电流相等，所以，U1/R1=U2/R2 即 U1/U2=R1/R2结论：串联电路中，各串联电阻两端的电压之比等于各串联电阻阻值之比。在并联电路中，由欧姆定律得：U=I1R1、U=I2R2因为并联电路中各支路两端的电压相等，所以，I1R1=I2R2即 I1/I2=R2/R1结论：并联电路中，各支路中的电流之比等于各并联电阻之比的倒数
