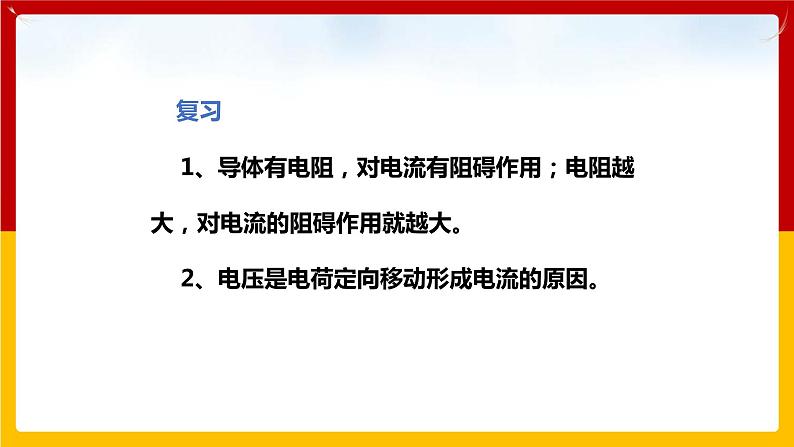

1、导体有电阻，对电流有阻碍作用；电阻越大，对电流的阻碍作用就越大。2、电压是电荷定向移动形成电流的原因。

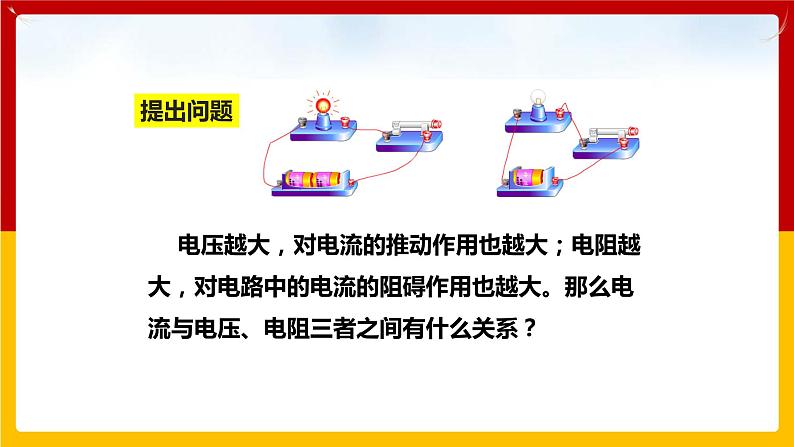

电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍作用也越大。那么电流与电压、电阻三者之间有什么关系？

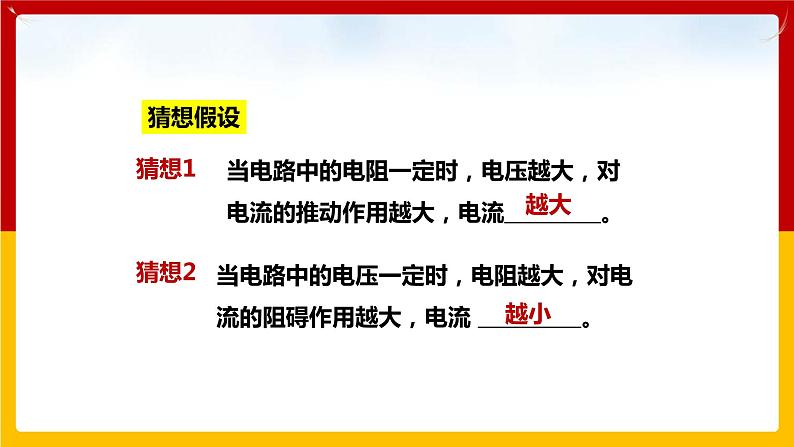

当电路中的电压一定时，电阻越大，对电流的阻碍作用越大，电流 。
当电路中的电阻一定时，电压越大，对电流的推动作用越大，电流 。

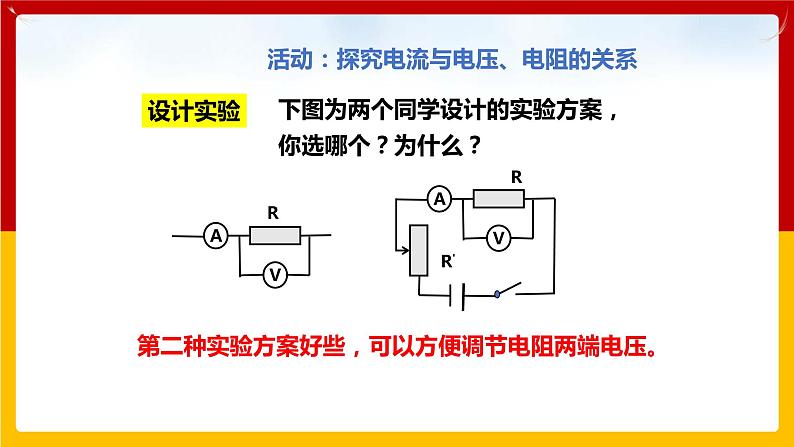

下图为两个同学设计的实验方案，你选哪个？为什么？
第二种实验方案好些，可以方便调节电阻两端电压。
活动：探究电流与电压、电阻的关系

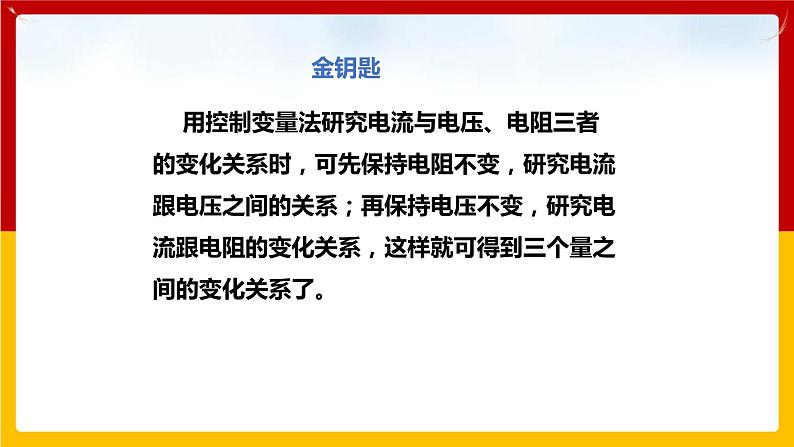

用控制变量法研究电流与电压、电阻三者的变化关系时，可先保持电阻不变，研究电流跟电压之间的关系；再保持电压不变，研究电流跟电阻的变化关系，这样就可得到三个量之间的变化关系了。

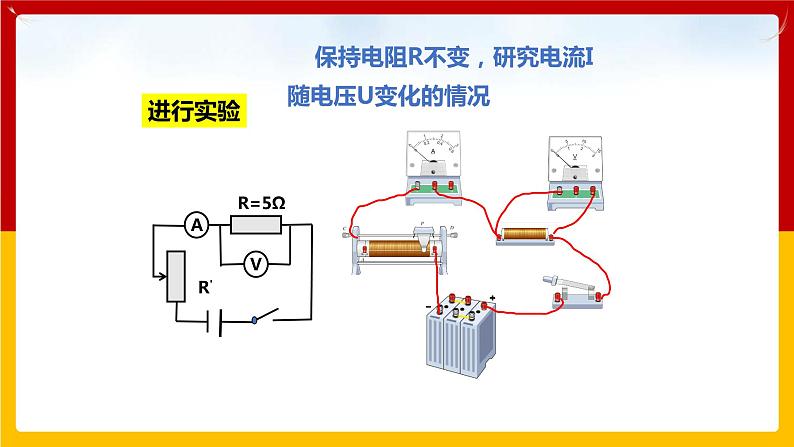

保持电阻R不变，研究电流I随电压U变化的情况

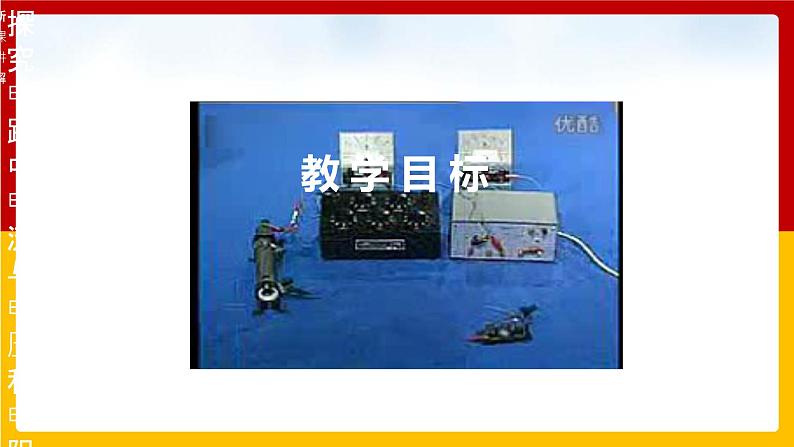

探究电路中电流与电压和电阻的关系
换用不同规格的电阻重做上述实验。
闭合开关，调节滑动变阻器R'，使电阻R两端的电压成整数倍变化，读出不同电压下电流表的示数，并填入表格。
根据测量的数据画出I-U图
结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
保持电压不变时，研究电流随电阻的变化
依次把5Ω、10Ω、15Ω的电阻接入电路，调节滑动变阻器R'，使R两端的电压保持一定值，测出接入不同电阻时的电流值，并填入表格。
当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。
实验中，你是怎样保持R两端的电压不变的？通过调节滑动变阻器实现的。
电流与电压和电阻的关系：
当电阻R一定时，电流I与电压U成正比。当电压U一定时，电流I与电阻R成反比。
电流与电压、电阻有什么具体数量关系呢？
1、如果在“探究电流跟电压的关系”中，按照图的电路图连接了电路，各表的正负接线柱和量程均正确，结果会（　　）A．电流表被烧坏 B．电压表被烧坏 C．电流表示数为0 D．电压表示数为0
2、小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（　　）A．记录电流表和电压表的示数 B．将变阻器滑片向右滑动 C．将变阻器滑片向左移动 D．增加电池的个数
电流与电压、电阻的定量关系
欧姆研究了同一段电路上电流与电压、电阻三者在数量上具体的关系 。
并在1827年将研究结果总结为：
一段导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比----欧姆定律。
若用U表示导体两端的电压，R表示导体的电阻， I表示通过导体的电流
欧姆定律数学表达式：
电压单位：伏特（V）；电阻单位：欧姆（Ω）；电流单位：安培（A）注意：若所给单位不是国际单位制中统一单位，要进行单位换算后，才能带入此公式。
根据欧姆定律我们可以计算导体两端的电压和电阻，常用的变换公式为：导体两端电压：U=IR导体电阻公式：R=公式中I、U、R适用于同一段导体。
U 、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：
例题：某数控车床照明灯的电压是36V，它正常工作时灯的电阻是54Ω，通过照明灯的电流是多少？
分析：首先根据题意画出电路图，并在图上标明已知量的符号、数值和未知量的符号，明确已知量和所求量；然后应用欧姆定律解题。
1、根据题意画出电路图；2、在电路图上标出相关的物理量（已知量、未知量）；3、解答时写出：必要的文字说明、公式、数据代入过程、结果（各物理量要统一用国际单位）。
电学计算题解题步骤：
已知：照明灯两端的电压U=36V，正常工作时的电阻R=54Ω求：正常工作时的电流I解：根据欧姆定律 可得灯泡正常工作时的电流
如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.2A，求电阻R的阻值。
已知：U=6V，I=0.2A。
解：根据欧姆定律，电阻R的阻值为：
注意：利用电压表和电流表测电阻阻值的方法叫做伏安法测电阻。
欧姆是德国物理学家。主要贡献是以他名字命名的欧姆定律。现在看到的欧姆定律公式那么简单，欧姆当时却付出了艰辛的劳动。
当时的实验条件很差，测量电流和电阻的仪器，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心和执著的探究精神。
