初中粤沪版13.5 怎样认识和测量电压教课内容课件ppt

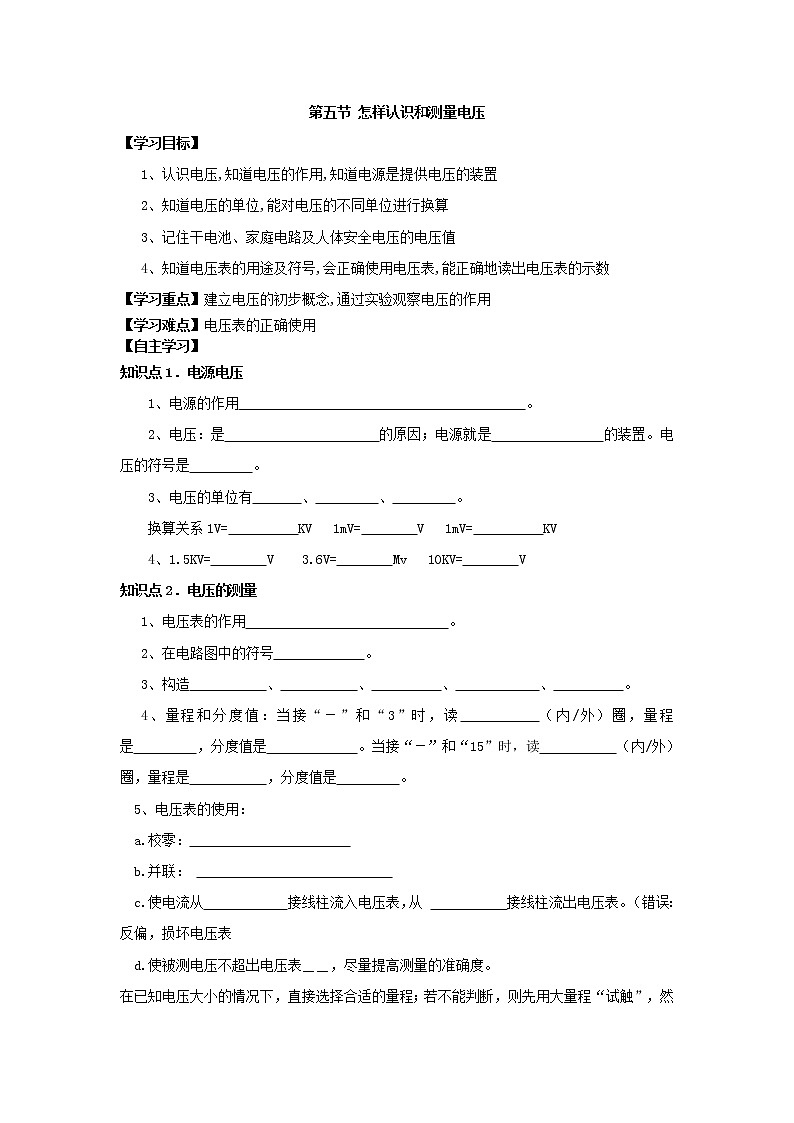

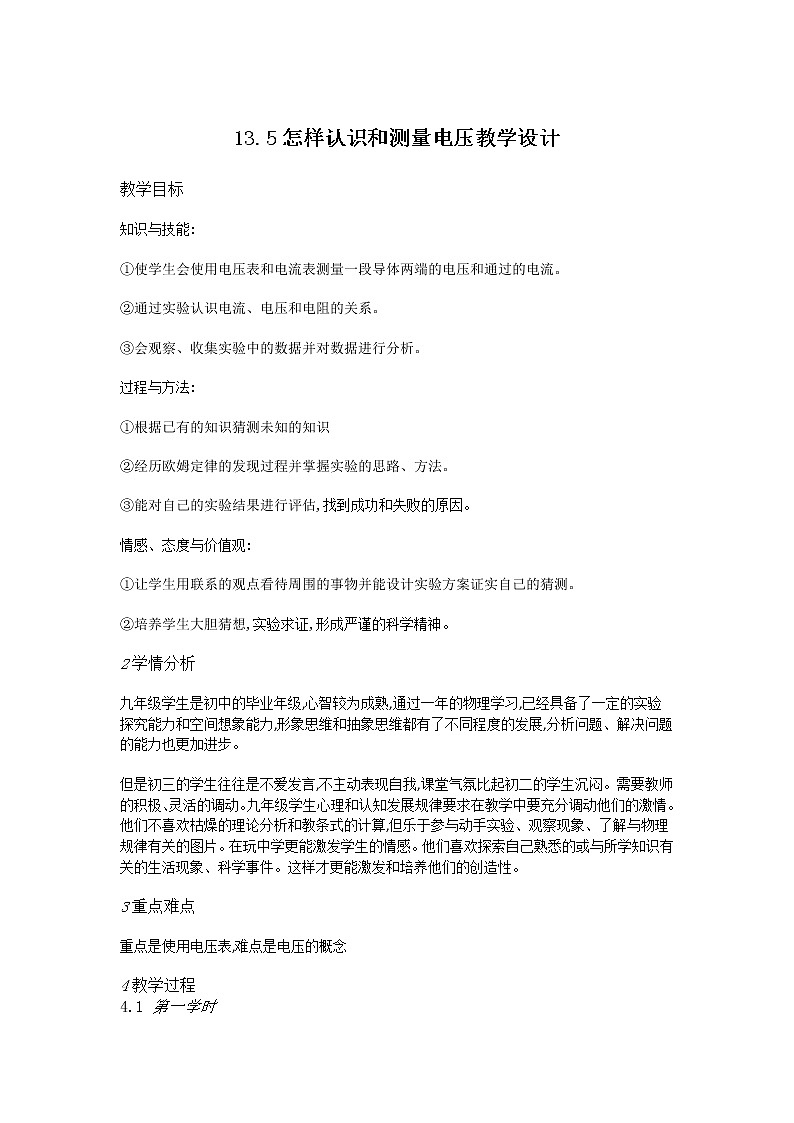

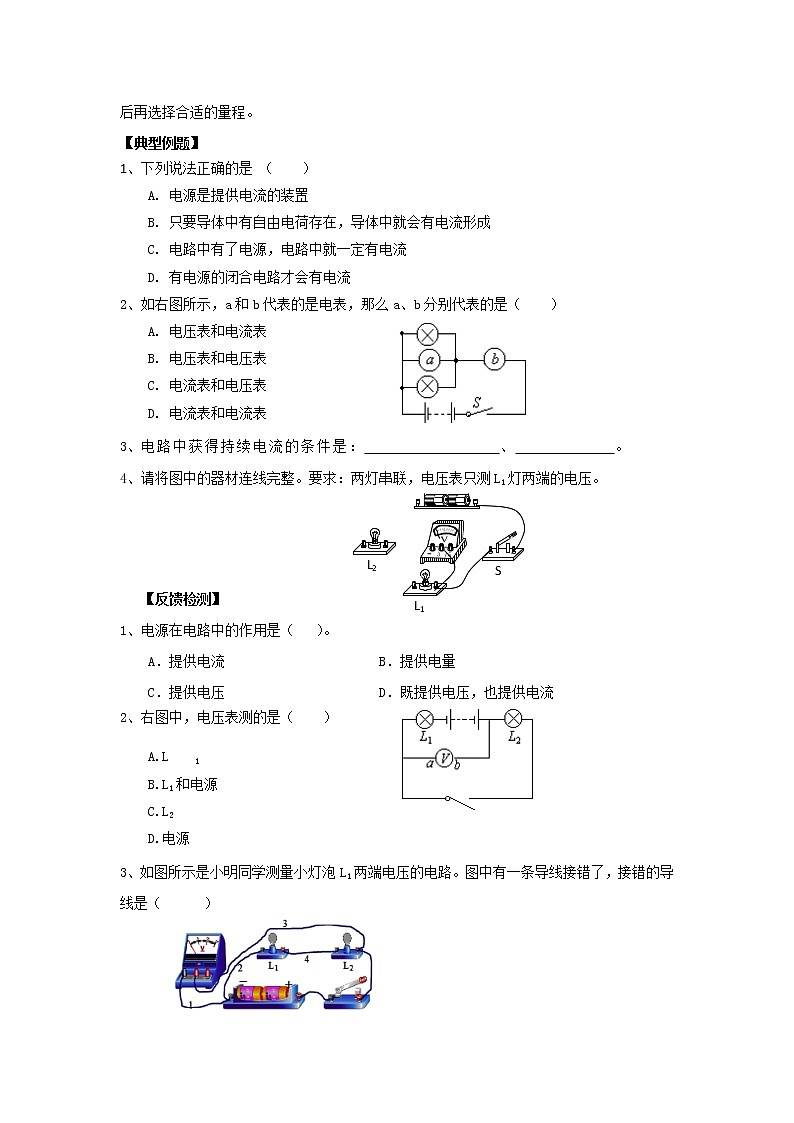

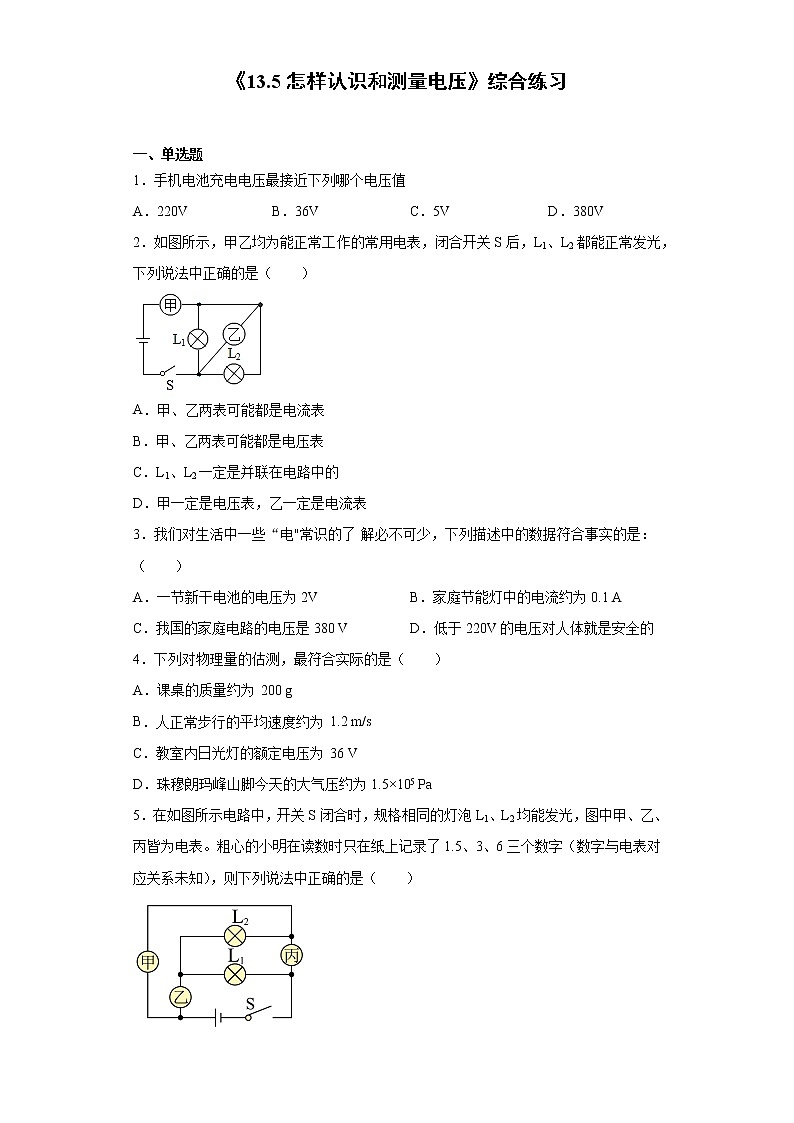

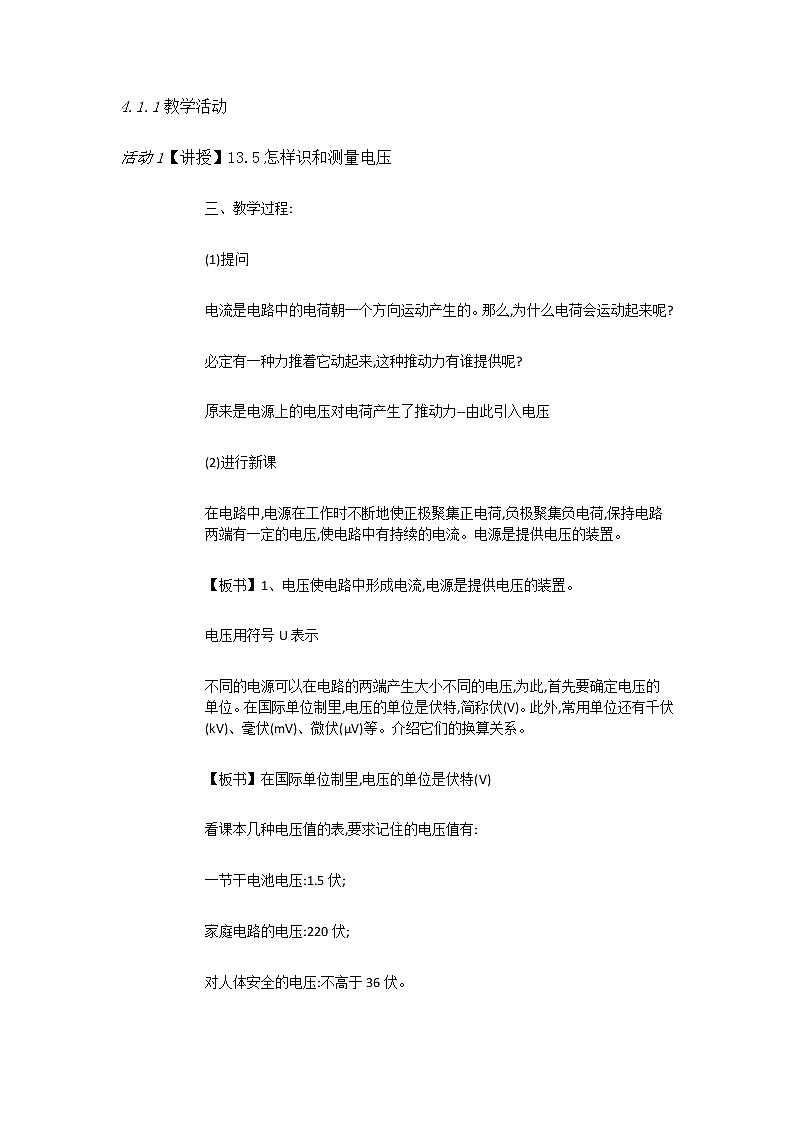

这是一份初中粤沪版13.5 怎样认识和测量电压教课内容课件ppt，文件包含《135怎样认识和测量电压》课件ppt、《135怎样认识和测量电压》综合练习docx、《135怎样认识和测量电压》导学案doc、《135怎样认识和测量电压》教案doc等4份课件配套教学资源，其中PPT共26页， 欢迎下载使用。
2、单位是：伏特 简称伏（V） 常用单位千伏（kV），毫伏（mV）
1 kV = 103 V1 mV = 10-3 V

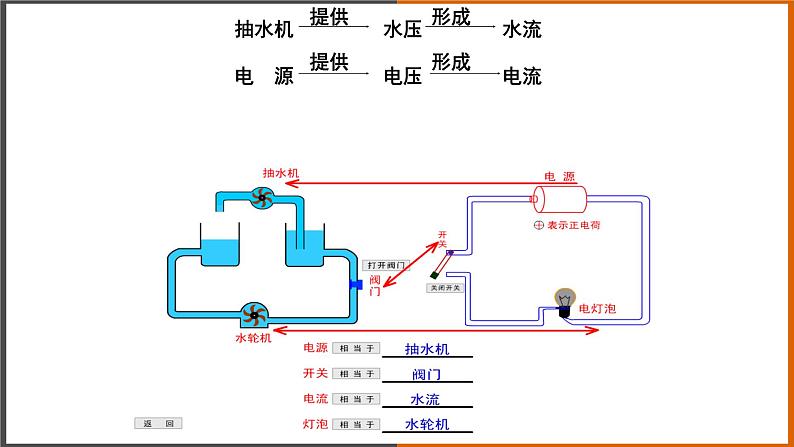

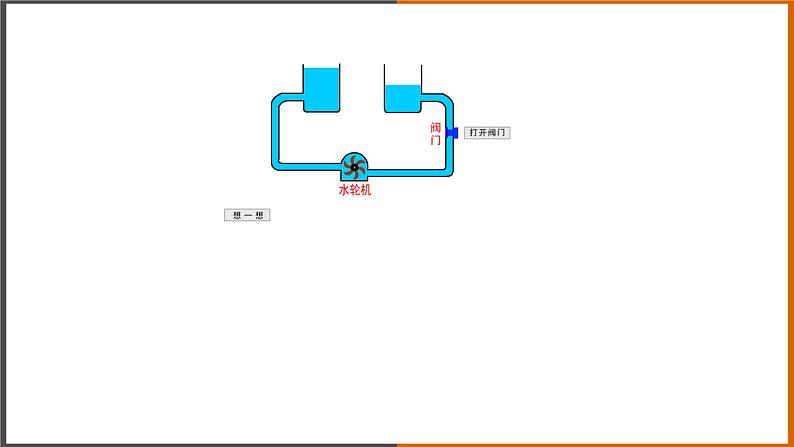

电压是形成电流的原因。
1、电源是提供电压的装置（或提供电能的装置）。

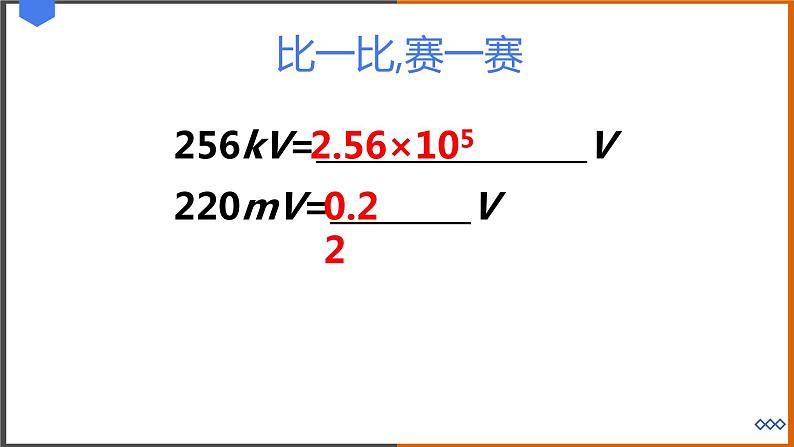

256kV= V
220mV= V

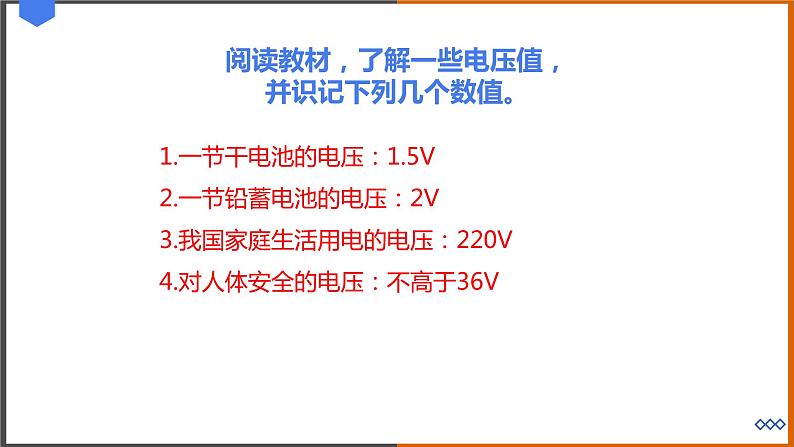

阅读教材，了解一些电压值，并识记下列几个数值。
1.一节干电池的电压：1.5V2.一节铅蓄电池的电压：2V3.我国家庭生活用电的电压：220V4.对人体安全的电压：不高于36V

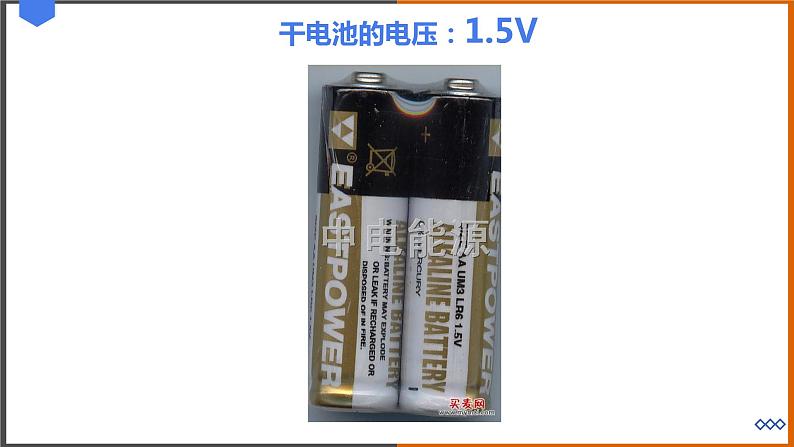

干电池的电压：1.5V
每个蓄电池的电压是2V
闪电的电压104-109V
大型发电机电压1.5 ×104V
二、怎样测量电压测量电压的仪表——电压表
构 造：量 程：0-3V；0-15V分度值：0.1V；0.5V
电压表的使用注意点： 校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。 并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。 使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。
二.电压的测量——电压表
实验：练习使用电压表1、测量一节电池的电压2、测量三节串联电池的电压
串联而成的电池组的电压与每个电池的电压有什么关系？
串联而成的电池组的电压等于每个电池的电压之和 若干相同的干电池串联总电压等于n×1.5V
总结电压表与电流表接在电路时的异同点。
判断下列电压表测的是谁的电压？
如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？
图6—5中，a表和b表是测电流和电压的电表，下列说法中正确的是（ ） (A)a、b都是电流表 (B)a、b都是电压表 (C)a是电压表，b是电流表 (D)a是电流表，b是电压表
如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
不正确，因为电压表的正负接线柱会接反
1、总结本节中你在学习中的收获。2、评价一下你自己或同伴在这节课学习活动中的表现。
