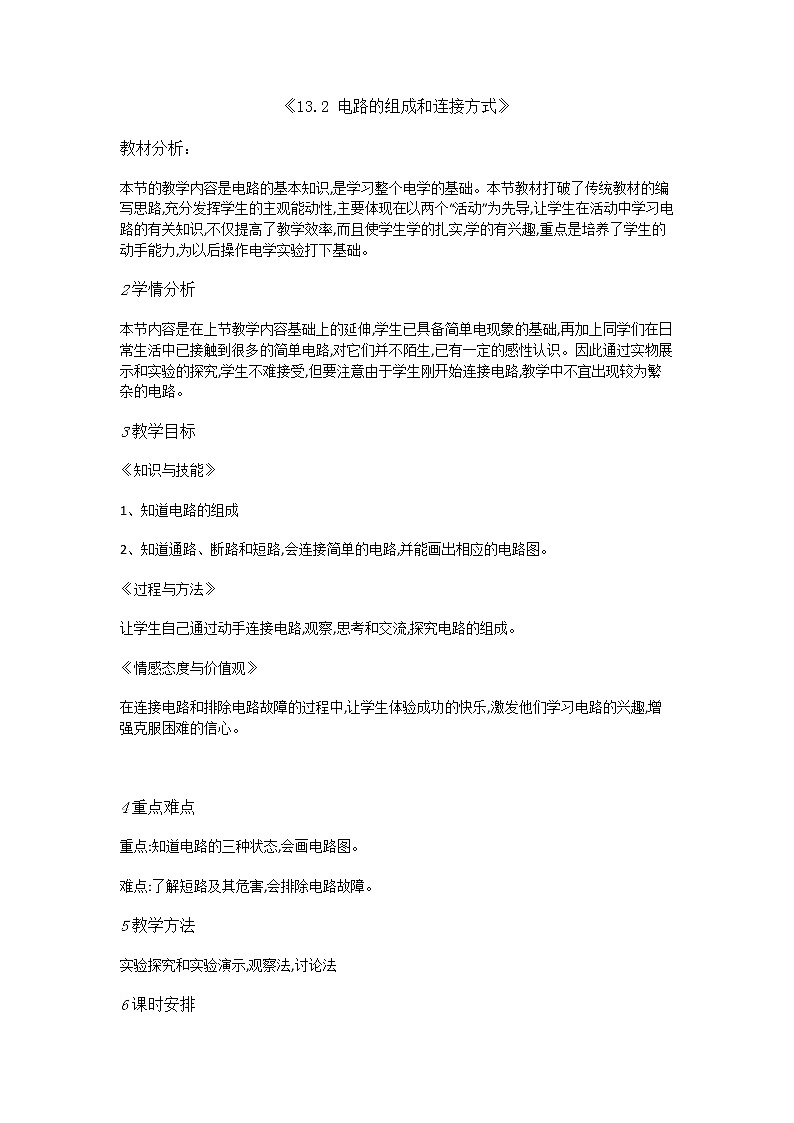

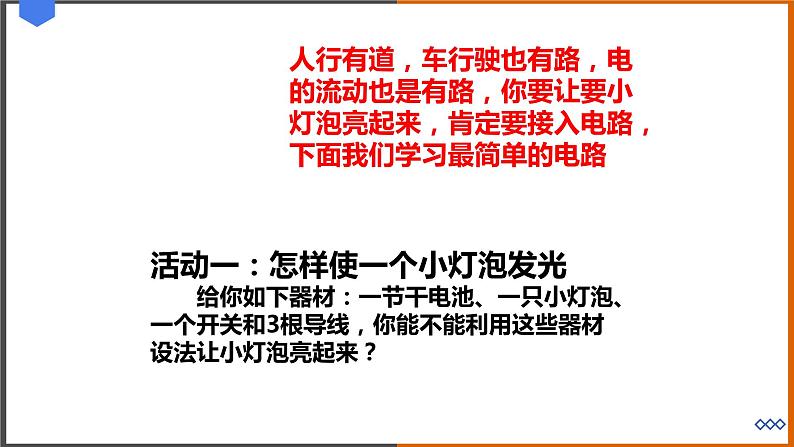

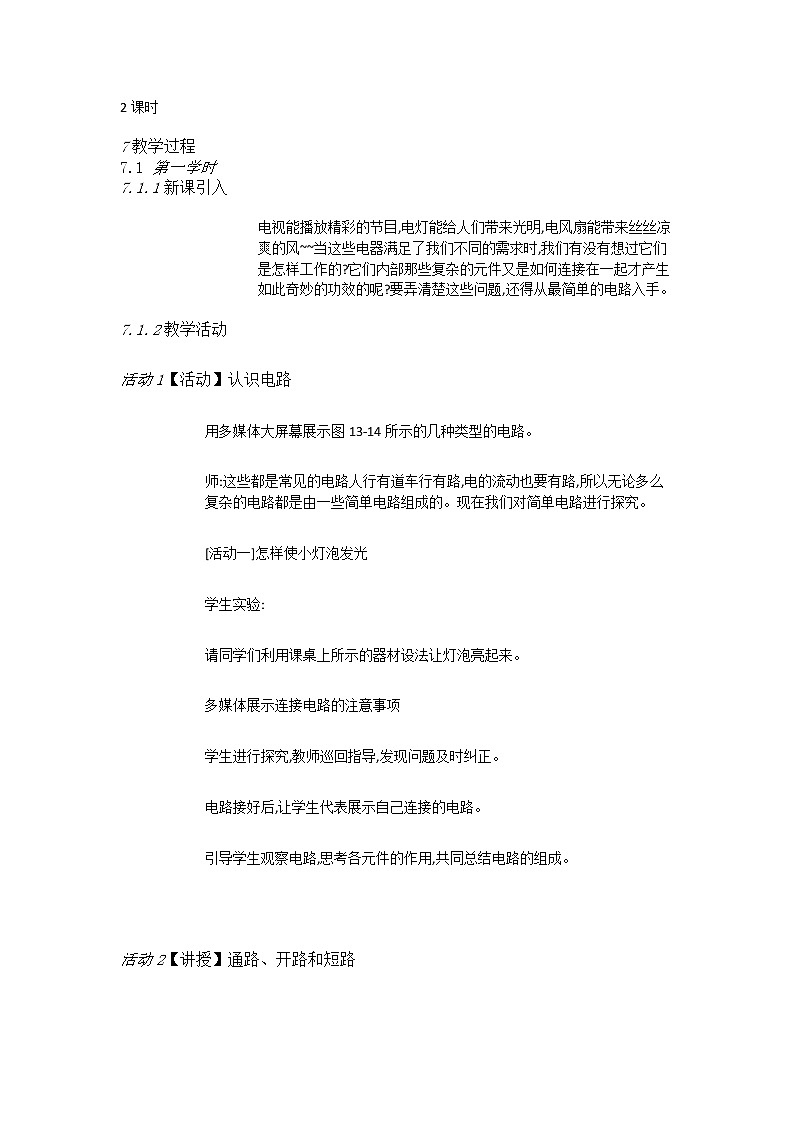

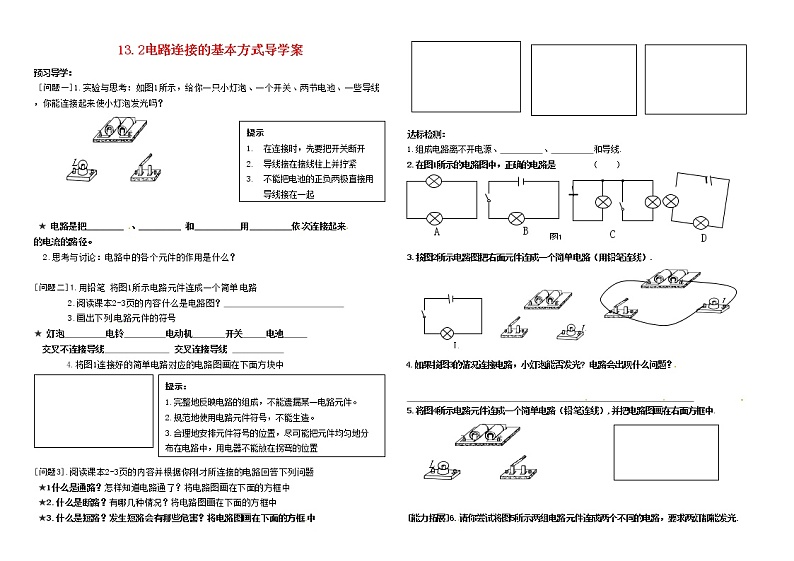

活动一：怎样使一个小灯泡发光　　给你如下器材：一节干电池、一只小灯泡、一个开关和3根导线，你能不能利用这些器材设法让小灯泡亮起来？
人行有道，车行驶也有路，电的流动也是有路，你要让要小灯泡亮起来，肯定要接入电路，下面我们学习最简单的电路

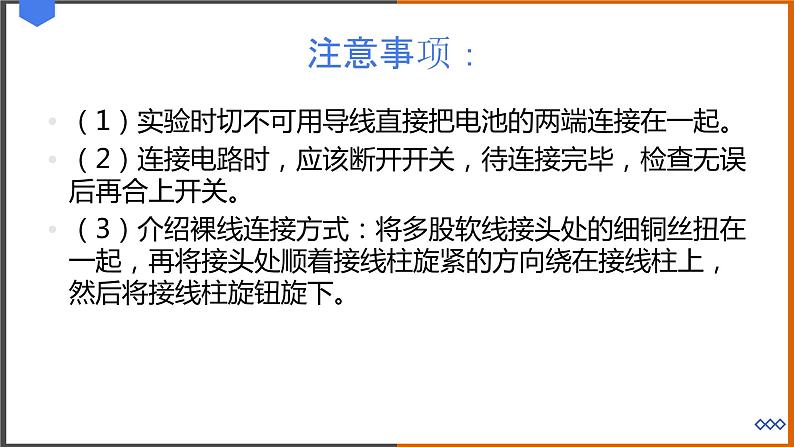

（1）实验时切不可用导线直接把电池的两端连接在一起。（2）连接电路时，应该断开开关，待连接完毕，检查无误后再合上开关。（3）介绍裸线连接方式：将多股软线接头处的细铜丝扭在一起，再将接头处顺着接线柱旋紧的方向绕在接线柱上，然后将接线柱旋钮旋下。

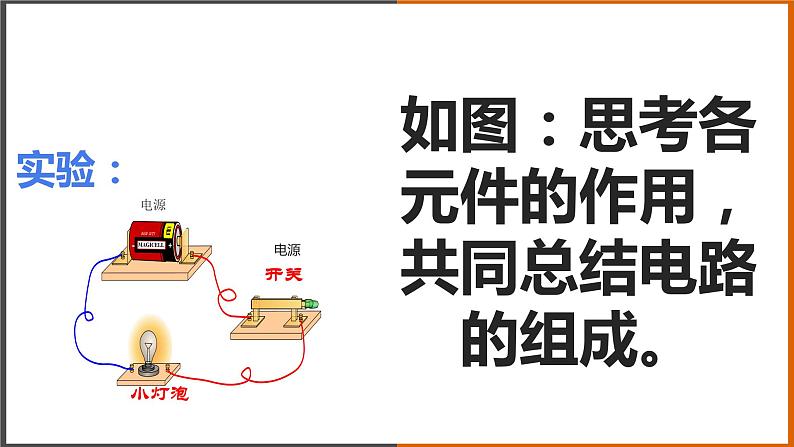

如图：思考各元件的作用，共同总结电路的组成。

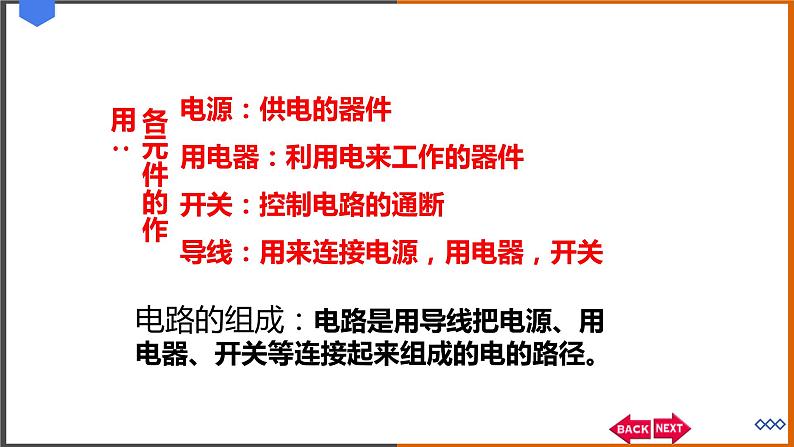

电路的组成：电路是用导线把电源、用电器、开关等连接起来组成的电的路径。
电源：供电的器件用电器：利用电来工作的器件开关：控制电路的通断导线：用来连接电源，用电器，开关
处处相通的电路。（正常情况）
导线不经过用电器直接跟电源两端连接的电路。

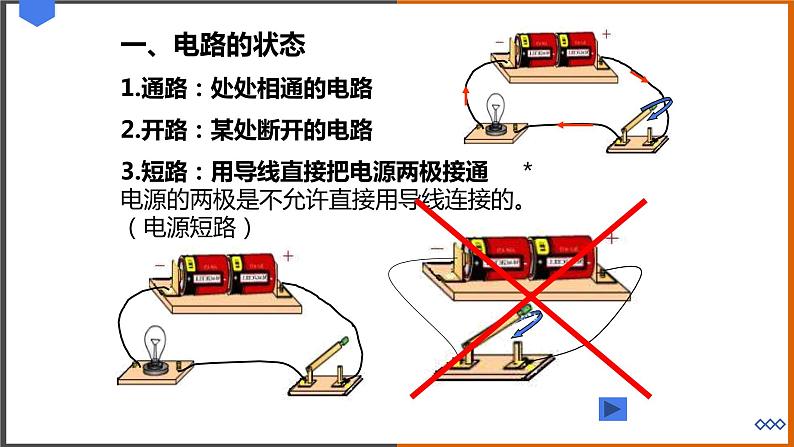

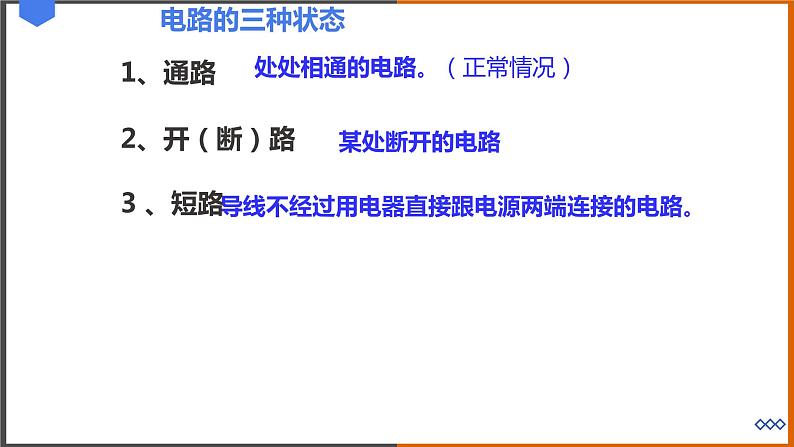

一、电路的状态1.通路：处处相通的电路2.开路：某处断开的电路3.短路：用导线直接把电源两极接通 ＊电源的两极是不允许直接用导线连接的。（电源短路）

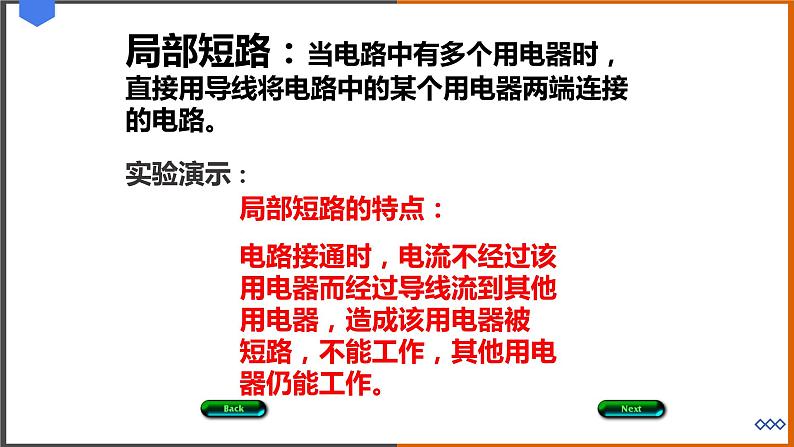

局部短路：当电路中有多个用电器时， 直接用导线将电路中的某个用电器两端连接的电路。
局部短路的特点：电路接通时，电流不经过该用电器而经过导线流到其他用电器，造成该用电器被　短路，不能工作，其他用电器仍能工作。
短路时，电路中的电流很大，电源和导线会因发热过多而被烧坏。因此，在实验中，电源的两极是不允许直接用导线连接起来的。在生产和生活中，一旦发生短路，轻则会造成电路故障，重则将烧毁用电器，甚至引起火灾。
你认为怎样才能画好电路图呢？
用规定的符号表示电路连接情况的图叫电路图。
　　元件位置安排要适当，分布要均匀，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。（尺规作图）
1、电路元件要用统一规定的符号，不能自造符号。
2、电路图要画得简洁、整齐、美观。通常用横平、竖直的线段代表连接导线，转弯处一般取直角，整个电路最好呈长方形。
3、合理安排电路元件符号，使之均匀分布，在电路中具有对称性。 特别要注意：不要将元件画在电路图的拐弯处

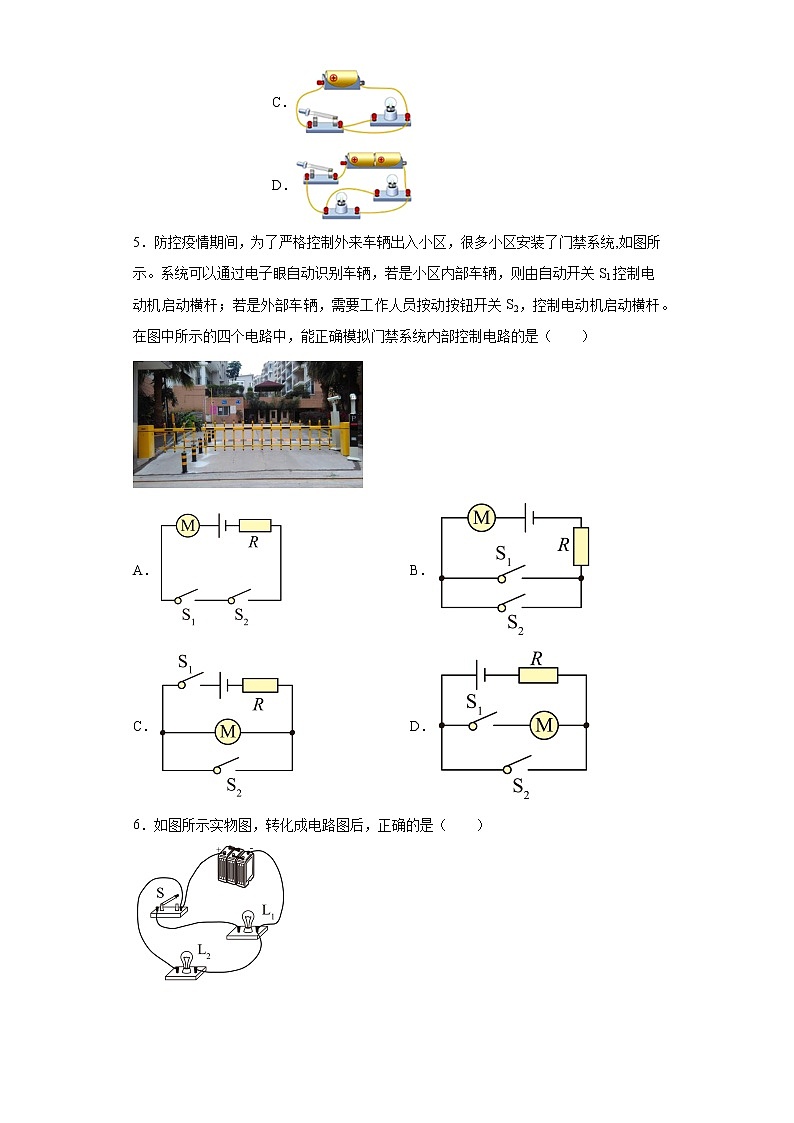

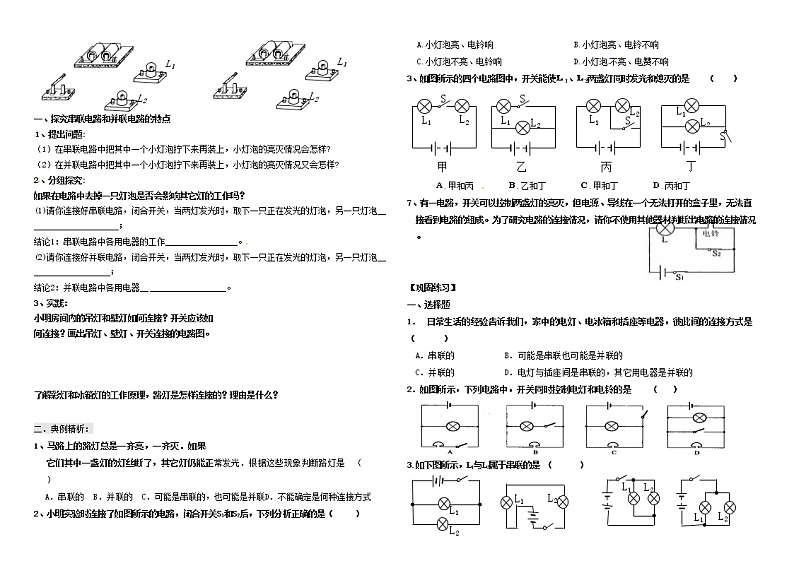

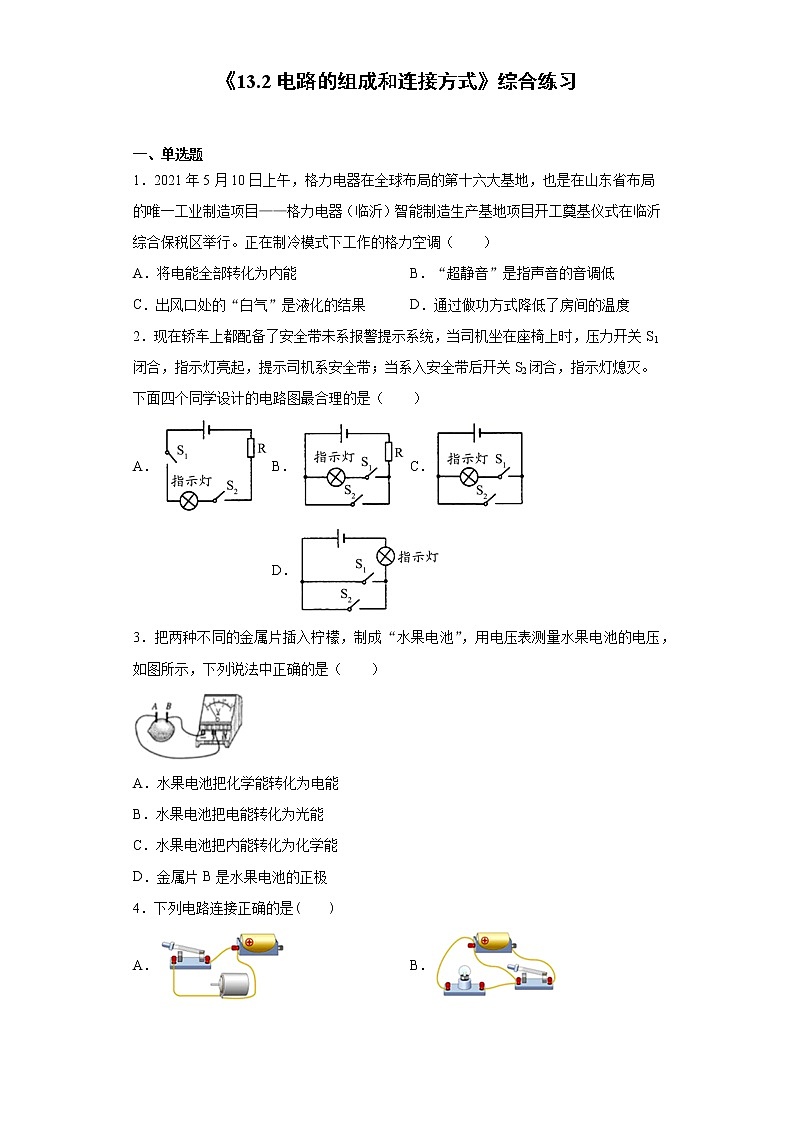

练一练：根据下图的实物连接图，画出相应的电路图。
