考点19电与磁（解析版）-2022年物理中考一轮复习考点透析（北师大版）

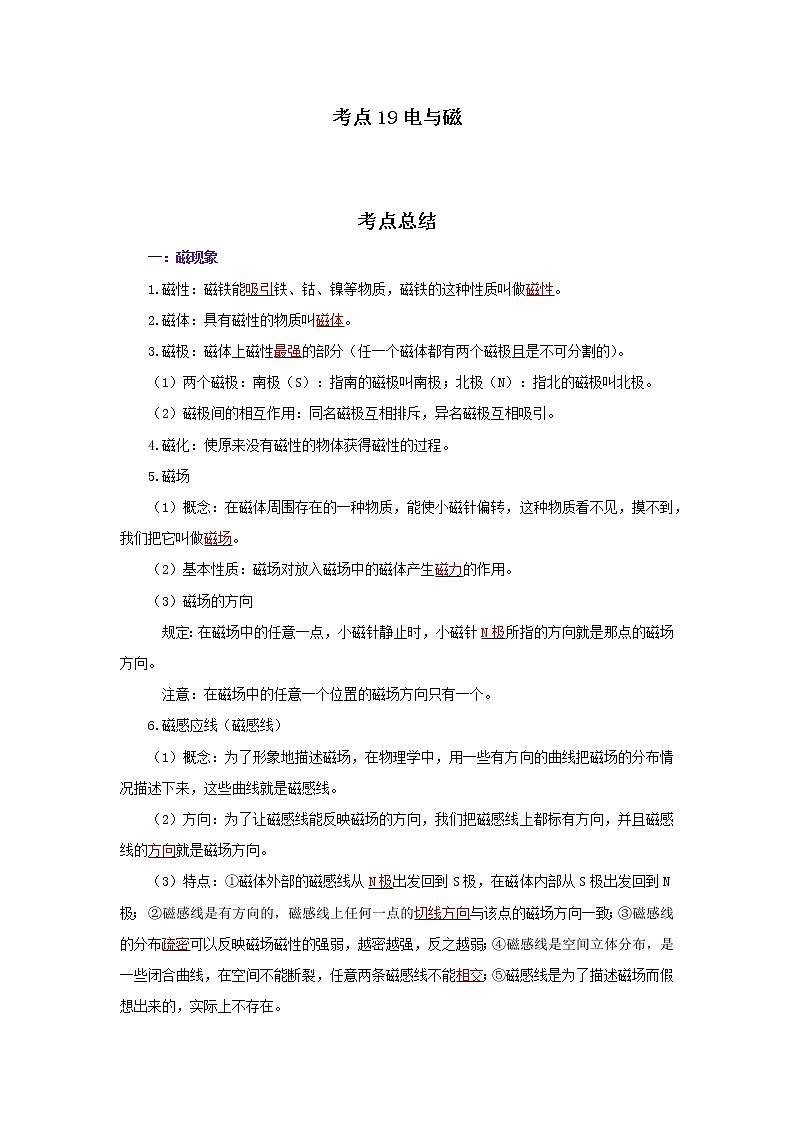

考点19电与磁

考点总结

一：磁现象

1.磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。

2.磁体：具有磁性的物质叫磁体。

3.磁极：磁体上磁性最强的部分（任一个磁体都有两个磁极且是不可分割的）。

（1）两个磁极：南极（S）：指南的磁极叫南极；北极（N）：指北的磁极叫北极。

（2）磁极间的相互作用：同名磁极互相排斥，异名磁极互相吸引。

4.磁化：使原来没有磁性的物体获得磁性的过程。

5.磁场

（1）概念：在磁体周围存在的一种物质，能使小磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。

（2）基本性质：磁场对放入磁场中的磁体产生磁力的作用。

（3）磁场的方向

  规定：在磁场中的任意一点，小磁针静止时，小磁针N极所指的方向就是那点的磁场方向。

  注意：在磁场中的任意一个位置的磁场方向只有一个。

6.磁感应线（磁感线）

（1）概念：为了形象地描述磁场，在物理学中，用一些有方向的曲线把磁场的分布情况描述下来，这些曲线就是磁感线。

（2）方向：为了让磁感线能反映磁场的方向，我们把磁感线上都标有方向，并且磁感线的方向就是磁场方向。

（3）特点：①磁体外部的磁感线从N极出发回到S极，在磁体内部从S极出发回到N极； ②磁感线是有方向的，磁感线上任何一点的切线方向与该点的磁场方向一致；③磁感线的分布疏密可以反映磁场磁性的强弱，越密越强，反之越弱；④磁感线是空间立体分布，是一些闭合曲线，在空间不能断裂，任意两条磁感线不能相交；⑤磁感线是为了描述磁场而假想出来的，实际上不存在。

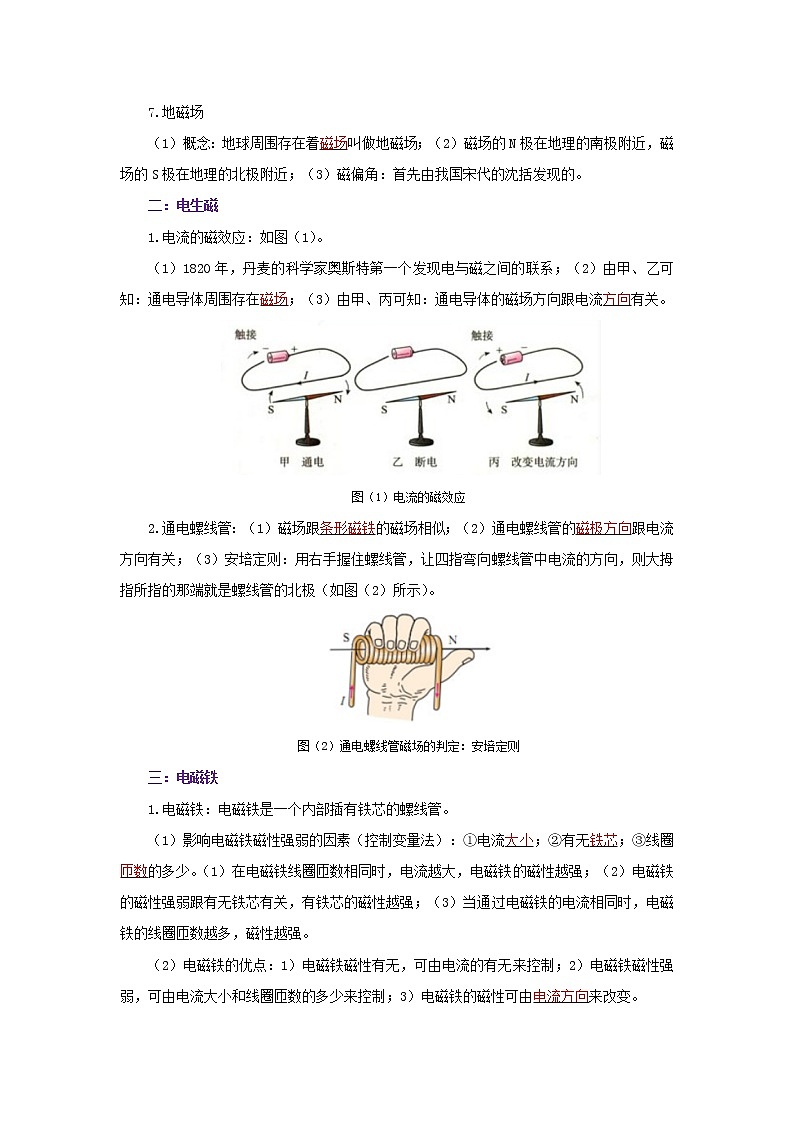

7.地磁场

（1）概念：地球周围存在着磁场叫做地磁场；（2）磁场的N极在地理的南极附近，磁场的S极在地理的北极附近；（3）磁偏角：首先由我国宋代的沈括发现的。

二：电生磁

1.电流的磁效应：如图（1）。

（1）1820年，丹麦的科学家奥斯特第一个发现电与磁之间的联系；（2）由甲、乙可知：通电导体周围存在磁场；（3）由甲、丙可知：通电导体的磁场方向跟电流方向有关。

图（1）电流的磁效应

2.通电螺线管：（1）磁场跟条形磁铁的磁场相似；（2）通电螺线管的磁极方向跟电流方向有关；（3）安培定则：用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极（如图（2）所示）。

图（2）通电螺线管磁场的判定：安培定则

三：电磁铁

1.电磁铁：电磁铁是一个内部插有铁芯的螺线管。

（1）影响电磁铁磁性强弱的因素（控制变量法）：①电流大小；②有无铁芯；③线圈匝数的多少。（1）在电磁铁线圈匝数相同时，电流越大，电磁铁的磁性越强；（2）电磁铁的磁性强弱跟有无铁芯有关，有铁芯的磁性越强；（3）当通过电磁铁的电流相同时，电磁铁的线圈匝数越多，磁性越强。

（2）电磁铁的优点：1）电磁铁磁性有无，可由电流的有无来控制；2）电磁铁磁性强弱，可由电流大小和线圈匝数的多少来控制；3）电磁铁的磁性可由电流方向来改变。

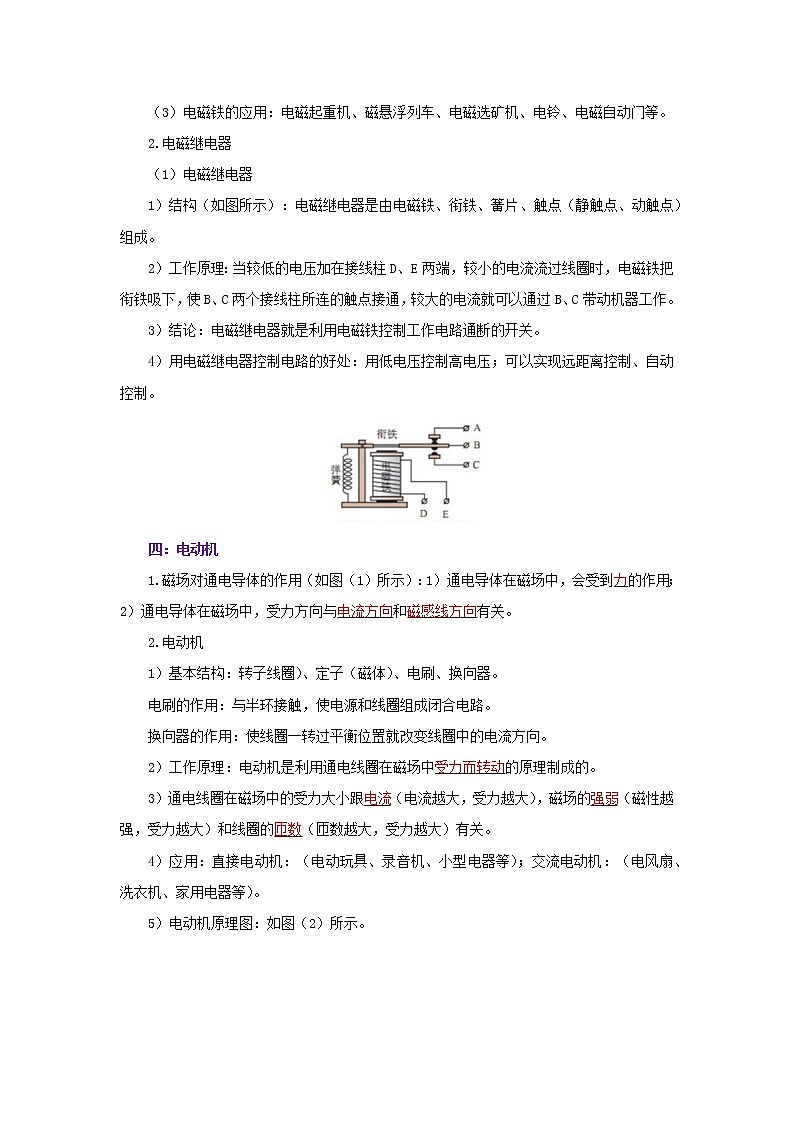

（3）电磁铁的应用：电磁起重机、磁悬浮列车、电磁选矿机、电铃、电磁自动门等。

2.电磁继电器

（1）电磁继电器

1）结构（如图所示）：电磁继电器是由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。

2）工作原理：当较低的电压加在接线柱D、E两端，较小的电流流过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作。

3）结论：电磁继电器就是利用电磁铁控制工作电路通断的开关。

4）用电磁继电器控制电路的好处：用低电压控制高电压；可以实现远距离控制、自动控制。

四：电动机

1.磁场对通电导体的作用（如图（1）所示）：1）通电导体在磁场中，会受到力的作用；2）通电导体在磁场中，受力方向与电流方向和磁感线方向有关。

2.电动机

1）基本结构：转子线圈）、定子（磁体）、电刷、换向器。

电刷的作用：与半环接触，使电源和线圈组成闭合电路。

换向器的作用：使线圈一转过平衡位置就改变线圈中的电流方向。

2）工作原理：电动机是利用通电线圈在磁场中受力而转动的原理制成的。

3）通电线圈在磁场中的受力大小跟电流（电流越大，受力越大），磁场的强弱（磁性越强，受力越大）和线圈的匝数（匝数越大，受力越大）有关。

4）应用：直接电动机：（电动玩具、录音机、小型电器等）；交流电动机：（电风扇、洗衣机、家用电器等）。

5）电动机原理图：如图（2）所示。

电动机工作原理图

五：磁生电

1.电磁感应现象

（1）电磁感应现象是英国的物理学家法拉第第一个发现的。

（2）什么是电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流；感应电流：由于电磁感应产生的电流叫感应电流。

（3）电流中感应电流的方向与导体切割磁感线的运动方向和磁场方向有关。

2.发电机

（1）工作原理：发电机是根据电磁感应原理工作的，是机械能转化为电能的机器。

（2）发电机原理图（无电源）：如图所示。

（3）直流电和交流电

1）直流电：方向不变的电流叫做直流电。

2）交流电：周期性改变电流方向的电流叫交电流。

3）产生的感应电流大小跟磁场强度、切割磁感线速度、线圈匝数（导体的长度）有关。

4）周期（T）、频率（f）：我国交流电周期是0.02s，频率为50Hz（每秒内产生的周期性变化的次数是50次），每秒电流方向改变100次。

（4）发电机和电动机的区别

真题演练

一．选择题（共10小题）

1．如图所示的实验中，能说明电动机工作原理的是（　　）

A． B．

C． D．

【分析】电动机的工作原理是：通电导体在磁场中受到力的作用而运动；结合选项中的实验装置可逐一做出判断。

【解答】解：

A、图中电路中有电源，通电导体受到磁场力的作用而运动，是电动机的工作原理，故A符合题意；

B、图中电磁铁吸引铁钉，说明电磁铁具有磁性，故B不符合题意；

C、图是电磁感应的实验图，属于发电机的原理，故C不符合题意；

D、图是奥斯特实验图，小磁针偏转说明通电导体周围有磁场，故D不符合题意。

故选：A。

2．下列说法正确的是（　　）

A．司南是我国早期的指南针，静止时它的长柄指向南方，也就是指向了地磁的北极

B．“天舟二号”与“天和”核心舱交会对接的过程，是利用超声波传递信息的

C．英国物理学家法拉第第一个发现了电与磁之间的联系

D．电动机是根据电磁感应的原理制成的

【分析】（1）最早的指南针“司南”静止时它的长柄指向南方；

（2）在航天通讯中，是利用电磁波来传递信息的；

（3）法拉第发现了电磁感应现象，奥斯特发现了电流的磁效应；

（4）电动机是利用通电导体在磁场中受力运动的原理制成的。

【解答】解：A、指南针是我国古代四大发明之一，最早的指南针“司南”静止时它的长柄指向南方，也就是指向了地磁的北极，故A正确；

B、“天舟二号”与“天和”核心舱交会对接的过程，是利用电磁波传递信息的，故B错误；

C、1820年，丹麦物理学家奥斯特发现了电流的磁效应，英国物理学家法拉第于1831年发现了电磁感应现象，故C错误；

D、电动机是利用通电导体在磁场中受力运动的原理制成的，故D错误。

故选：A。

3．2021年淮安马拉松比赛中采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。正确佩带芯片的参赛者，通过起点和终点设置的有磁场地带，就会计时。与此工作原理相同的器件是（　　）

A．电风扇

B．门吸

C．手摇发电电筒

D．电铃

【分析】电磁感应现象：闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。

【解答】解：采用感应芯片计时，参赛者须按要求正确佩带计时芯片，当参赛者通过起点、终点设置的磁感应带时，芯片里的线圈切割磁感线运动，因此线圈中就会产生感应电流，从而激发芯片发送编码信息，系统实时获取计时信息；

A、电风扇利用的是通电线圈在磁场中受力转动的原理；故A错误，

B、门吸利用的是磁极间的相互作用规律；故B错误，

C、手摇发电电筒的工作原理是电磁感应；故C正确，

D、电铃利用的是电流的磁效应，故D错误，

故选：C。

4．线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（　　）

A．电冰箱 B．发电机 C．电视机 D．电动机

【分析】麦克风线圈在磁场中振动产生电流，这是电磁感应现象，电磁感应现象是闭合电路的一部分导体在磁场中做切割磁感线运动，从而产生感应电流，找出下列各种器件的工作原理是电磁感应的即可。

【解答】解：根据分析可知，麦克风的工作原理是电磁感应现象；

AD、电冰箱主要部件是电动机，电动机是根据通电导体在磁场中受力而运动工作的，故AD错误。

B、发电机的工作原理是电磁感应，是闭合电路的一部分线圈做切割磁感线运动产生感应电流，故B正确。

C、电视机是利用电能来传播光学信息的机器，故C错误。

故选：B。

5．如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（　　）

A．换用更细的铜棒

B．将磁体的N、S极对调

C．向左移动滑动变阻器的滑片

D．将电源正、负极和磁体N、S同时对调

【分析】通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向。如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变。

【解答】解：

A、换用更细的铜棒，使电阻变大电流变小，但不能改变受力的方向，故A错误；

B、将磁体的N、S极对调，磁场方向改变，则通电导体的受力方向改变，铜棒向左运动，故B正确；

C、向左移动滑动变阻器的滑片，只能改变电流的大小，不能改变电流的方向，故C错误；

D、将电源正负极对调，同时将磁体磁极对调，影响磁场力方向的两个因素同时改变，则通电导体的受力方向不变，铜棒仍然向右运动，故D错误；

故选：B。

6．现代社会我们每天都在和各种各样的“卡片”打交道，饭卡、信用卡、借记卡、打折卡、购物卡等等，我们发现它们的后面都有一块黑色的长方块，这一部分就是记录用户个人信息的区域，它利用磁性原理记录信息，当磁卡在电磁感应线圈附近刷过时，会在线圈内产生感应电流，再通过计算机转变成我们需要的信息，下列与磁卡刷卡时工作原理相同的是（　　）

A．

B．

C．

D．

【分析】刷卡机检测头利用的是电磁感应原理，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，在选项中找出探究电磁感应的对应图即可。

【解答】解：刷卡机检测头利用的是电磁感应原理，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象；

A、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应，故A正确；

B、如图电路中有电源，是通电导体在磁场中受力运动，故B错误

C、如图是奥斯特实验，即反映电流周围存在着磁场，故C错误；

D、如图是电磁铁的实验。探究电磁铁磁性的大小与电磁铁匝数的关系，故D错误。

故选：A。

7．下列说法正确的是（　　）

A．地磁南极在地理南极附近

B．注射器利用了连通器的原理

C．物体从高处由静止落下时是重力势能转化为动能

D．两轻质小球相互吸引，它们一定带异种电荷

【分析】（1）地磁北极在地理南极附近，地磁南极在地理北极附近；

（2）上端开口、下部连通的容器叫做连通器；

（3）重力势能大小的影响因素：质量和高度；动能的影响因素：质量和速度；

（4）同种电荷相互排斥，异种电荷相互吸引；带电体可以吸引轻小物体。

【解答】解：A、地磁南极在地理北极附近，故A错误；

B、注射器不是上端开口、下部连通的容器，不是连通器，故B错误；

C、物体从高处由静止下落，高度减小，速度增大，重力势能减小，动能增大，重力势能转化为动能，故C正确；

D、两个轻质小球相互吸引，则它们可能带异种电荷，也可能一个带电、另一个不带电（带电体可以吸引轻小物体），故D错误。

故选：C。

8．如图所示的电路，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是（　　）

A．电磁铁的上端为N极

B．电磁铁周围存在磁感线

C．将滑动变阻器的滑片向右滑动，电磁铁的磁性增强

D．将滑动变阻器的滑片向左滑动，电磁铁的磁极会对调

【分析】（1）由安培定则可以判断出螺线管的磁极；

（2）磁感线是为了描述磁场的性质而引入的曲线；

（3）由滑片的移动可知滑动变阻器接入电阻的变化，则由欧姆定律可得出线圈中电流的变化，最后判断出螺线管磁性强弱的变化；

（4）电磁铁的磁极与电流的大小无关。

【解答】解：

A、根据安培定则可知，电磁铁的上端为N极，故A正确；

B、电磁铁周围存在磁场，但没有磁感线，磁感线是为了描述磁场的性质而引入的曲线，故B错误；

C、将滑动变阻器的滑片向右滑动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性减弱，故C错误；

D、电磁铁的磁极与电流的大小无关，所以移动滑片时，磁极不会对调，故D错误。

故选：A。

9．如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的（　　）

A．

B．

C．

D．

【分析】（1）小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；

（2）电磁铁通电后具有磁性；

（3）通电导体在磁场中受到力的作用，电动机就是根据这一原理制成的；

（4）产生感应电流的条件：闭合电路中的一部分导体在磁场中做切割磁感线运动；发电机的工作原理是电磁感应现象。

【解答】解：制作电动机依据是通电导体在磁场中受力运动；

A、该实验为奥斯特实验，说明通电导线周围存在着磁场，故A错误；

B、通电线圈具有磁性，利用的是电流的磁效应，故B错误；

C、该装置研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C正确；

D．实验中，导体ab沿水平方向运动时，做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，是发电机的工作原理，故D错误。

故选：C。

10．宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”图中符合上述说法的是（　　）

A． B．

C． D．

【分析】（1）地球是一个大磁体，地球周围存在的磁场叫地磁场。

（2）地磁场的南北极与地理南北极相反，且不重合。即：地磁南极在地理北极附近，地磁北极在地理南极附近。如图：

【解答】解：

地磁场的南北极与地理南北极相反，且不重合。即：地磁南极在地理北极附近，地磁北极在地理南极附近。如图：

A、小磁针应该指向南北，图中却指向东西，故A错误；

B、小磁针应该指向南北，图中却指向东西，故B错误；

C、地磁南极在地理北极附近，所以小磁针S应该指向南方，略偏向东方，小磁针N应该指向北方，略偏向西方，故C正确；

D、地磁南极在地理北极附近，所以小磁针S应该指向南方，略偏向东方，小磁针N应该指向北方，略偏向西方，故D错误。

故选：C。

二．填空题（共7小题）

11．科学家的每次重大发现都有力地推进了人类文明的进程。英国物理学家法拉第经过10年探索在1831发现了 　电磁感应　现象；丹麦物理学家 　奥斯特　最早揭示电与磁之间有联系。

【分析】法拉第在奥斯特的启发下，研究了磁场与电流的关系，最终在1831年终于发现了电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流。根据这个发现，后来发明了发电机，这个重要现象的发现使人类对电能的大规模获得和利用成为可能。

奥斯特实验：把通电直导线放在水平方向静止的小磁针上，小磁针发生偏转，说明受到磁力作用，实验表明电流周围存在磁场。

【解答】解：英国物理学家法拉第经过10年的探索，于1831年发现了发现的电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能。

奥斯特实验表明，通电导线的周围存在磁场，即电流的磁效应，是由丹麦物理学家奥斯特于1820年最早发现的；

故答案为：电磁感应；奥斯特。

12．如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜 　左右往复　（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对 　通电导体　有力的作用，此现象中能量转化情况是 　电能转化为机械能　。

【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关。根据这一原理制成了电动机，将电能转化为机械能。

【解答】解：当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜左右往复运动，因为电流方向改变，音圈受力方向改变。音圈之所以运动，是由于磁场对通电导体有力的作用，此现象中能量转化情况是电能转化为机械能。

故答案为：左右往复；通电导体；电能转化为机械能。

13．随着人们生活水平的提高，扫地机器人逐步进入普通家庭。其工作时是通过电机转动使内部气流速度大，压强 　小　（填“大”“小”或“不变”），使杂物进入吸尘器达到清扫的目的。电动机是根据 　通电导体在磁场中受力而运动　原理工作的，　扬声器　（填“扬声器”或“动圈式话筒”）与它的工作原理相同。

【分析】流体压强与流速的关系：流速越大，压强越小；

通电导体在磁场中受力而运动，将电能转化为机械能，其实际应用是电动机。

【解答】解：高速旋转的叶轮把空气排出风机，机器人内部的空气流速大，压强小，而外部的空气流速小，压强大，所以在外界大气压的作用下，外部空气和灰尘不断地压入进风机，扫地机器人就能“扫尘”了，使杂物进入吸尘器达到清扫的目的；

电动机是利用通电导线在磁场中受力的作用而运动，“动圈式话筒”的原理是电磁感应现象，“扬声器”的原理是通电导体在磁场中受力而运动，所以扬声器与电动机的工作原理相同。

故答案为：小；通电导体在磁场中受力而运动；扬声器。

14．如图所示，倾斜固定在水平面上的MN、PQ是两根足够长的光滑平行金属导轨（不计电阻），M、P端接有一个电阻R，均匀磁场B垂直于导轨所在平面。将金属棒ab垂直于导轨放置后，由静止释放，则金属棒ab 　可能　（选填“可能”或“不可能”）在导轨上做匀速直线运动，你判断的理由是 　随着金属棒的速度逐渐增大，金属棒受到沿导轨平面向上的磁场力增大，直至金属棒受力平衡，最终将做匀速直线运动　。

【分析】（1）闭合电路的部分导体做切割磁感线运动时，将产生感应电流，这种现象叫电磁感应，感应电流的大小与磁场强弱和导体运动快慢有关。

（2）通电导体在磁场中受到力的作用；受力大小与磁场强弱和电流大小有关。

【解答】解：金属棒与导轨构成闭合回路，棒在下滑的过程中由于切割磁感线产生感应电流，磁场对有感应电流通过的金属棒产生力的作用；

释放后，金属棒由于重力的作用而加速下滑；随着金属棒的速度逐渐增大，金属棒受到沿导轨平面向上的磁场力增大，直至金属棒受力平衡，最终将做匀速直线运动。

故答案为：可能；随着金属棒的速度逐渐增大，金属棒受到沿导轨平面向上的磁场力增大，直至金属棒受力平衡，最终将做匀速直线运动。

15．物理学的每一次重大发现都会推动社会的进步和发展。1820年丹麦物理学家 　奥斯特　发现了通电导体周围存在磁场，据此人们研制出了电磁继电器；1831年英国物理学家法拉第发现 　电磁感应现象　，人类根据这个原理发明了发电机。

【分析】通电导线的周围存在磁场；闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流。

【解答】解：奥斯特将通电导体放在小磁针上方时，小磁针发生了偏转，说明通电导体周围存在磁场，据此人们研制出了电磁继电器；；

法拉第在奥斯特的启发下，研究了磁场与电流的关系，最终通过十年的努力终于发现了电磁感应现象，发明了发电机，使人类进入了电气时代。

故答案为：奥斯特；电磁感应现象。

16．如图所示，在电磁铁正上方用弹簧挂一条形磁体，当开关S闭合后，螺线管的上端为　N　极，当滑片P从a端向b端滑动的过程中，弹簧长度将　变短　（填“变长”或“变短”）。

【分析】先根据右手螺旋定则得出螺线管上端的磁极，再根据磁极间的作用规律确定电磁铁与条形磁铁之间的作用；

根据滑片的移动可知滑动变阻器接入电阻的变化，由欧姆定律可得出电流的变化，进而可知通电螺线管磁场强弱的变化，则可知条形磁体的受力变化，进而确定弹簧长度的变化。

【解答】解：电流由螺线管的下方流入，则由右手螺旋定则可知，螺线管上端为N极、下端为S极；

因同名磁极相互排斥，异名磁极相互吸引，电磁铁与条形磁体同名磁极（N极）相对，相互排斥；

当滑片P从a端向b端滑动过程中，滑动变阻器接入电阻减小，由欧姆定律可得，电路中电流变大，则条形磁体受向上的力变大，弹簧的长度变短。

故答案为：N；变短。

17．若假想地磁场是由地球内部一块大磁铁产生的，图甲、乙所示的两个示意图中，能合理描述这块大磁铁的是 　乙　图，可见地磁两极和地理两极不重合，存在着磁偏角，若在我市中心某位置放置一小磁针，它的N极指向 　北　（选填“南”或“北”）

【分析】（1）地球是一个大磁体，地球周围存在的磁场叫地磁场。

（2）地磁场的南北极与地理南北极相反，且不重合。即：地磁南极在地理北极附近，地磁北极在地理南极附近。

【解答】解：

（1）地磁场的南北极与地理南北极相反，且不重合。即：地磁南极在地理北极附近，地磁北极在地理南极附近。所以假想的大磁铁N极朝南，S极朝北，即乙图。

（2）地球上的小磁针N极指向自然是地理北极，也可以从地球作为大磁体，S极在北，小磁针受其作用，其N极自然靠近大磁铁S极，也就是指向北方。

故答案为：乙；北。

三．解答题（共2小题）

18．如图，将一枚转动灵活的小磁针放在水平桌面上，将一条导线平行放在小磁针上方。

（1）给导线通电，小磁针发生偏转，说明什么？

（2）断电后小磁针在谁的作用下回到原来的位置？

（3）若图中电流方向改为向右，则小磁针的偏转方向与图中所示方向相同还是相反？

【分析】（1）奥斯特实验通过小磁针偏转说明了通电导体周围存在磁场；

（2）小磁针受到地磁场的作用；

（3）通电导线周围的磁场方向与电流的方向有关。

【解答】解：

（1）实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场；

（2）断开开关，小磁针在地磁场的作用下又恢复到原来的位置；

（3）改变电流方向，则通电导体产生的磁场的方向会发生改变，小磁针的偏转方向与图中所示方向相反。

故答案为：（1）通电导体周围存在磁场；（2）地磁场；（3）相反。

19．按题目要求作图：

（1）如图甲，木块A放在斜面B上处于静止状态，请作出斜面B所受压力F的示意图．

（2）如图乙，画出图中入射光线对应的反射光线．

（3）请在图中括号内标出电源的“+”“﹣”极及A点磁感线的方向。

【分析】（1）物体对斜面的压力，作用在斜面上，作用点就画在斜面上，方向是垂直斜面向下的；

（2）光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。由此作图；

（3）知道闭合开关S后小磁针沿顺时针方向偏转90°后静止，根据磁极间的相互作用判断出通电螺线管的磁极；根据通电螺线管的磁极判断出磁感线的方向。在磁体外部，磁感线总是从N极发出，回到S极；根据安培定则判断出电流的方向，确定电源的正负极。

【解答】解：（1）在物体A和斜面B的接触面上找一点作为压力的作用点，从压力作用点开始画一垂直于斜面向下的线段，标出箭头，记为F，如图所示：

（2）图中法线已画出，根据反射角等于入射角在法线右侧做出反射光线，如图所示：

（3）由题意可知，闭合开关S后小磁针沿顺时针方向偏转90°后静止，则小磁针N极指向右端，S极指向左端，根据异名磁极相互吸引可知，通电螺线管的右端为N极、左端为S极。

因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向左的。

根据安培定则，伸出右手使大拇指指向螺线管的N极（即右端），则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极，如图所示：
