2020-2021学年第4节 变阻器图片课件ppt
展开
这是一份2020-2021学年第4节 变阻器图片课件ppt，文件包含164《变阻器》课件pptx、164《变阻器》习题doc、164《变阻器》教案doc、164《变阻器》学案doc等4份课件配套教学资源，其中PPT共16页， 欢迎下载使用。

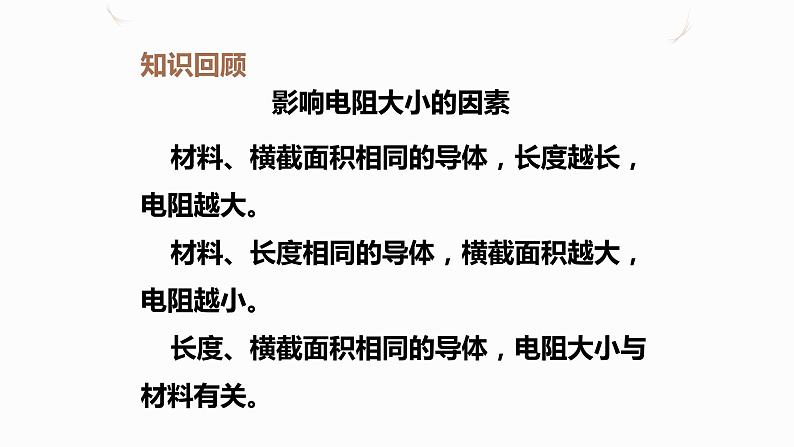

材料、横截面积相同的导体，长度越长，电阻越大。材料、长度相同的导体，横截面积越大，电阻越小。长度、横截面积相同的导体，电阻大小与材料有关。

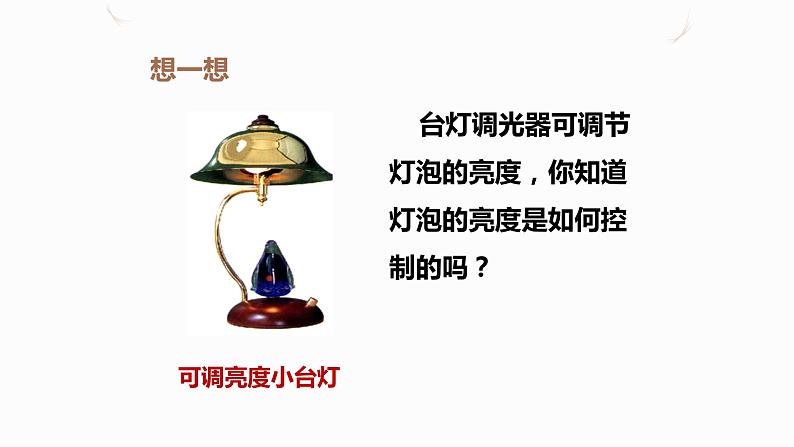

台灯调光器可调节灯泡的亮度，你知道灯泡的亮度是如何控制的吗？
改变连入电路中电阻线的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。

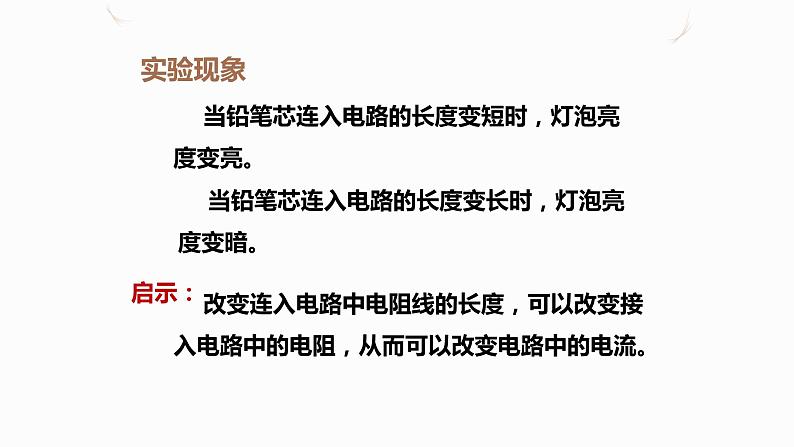

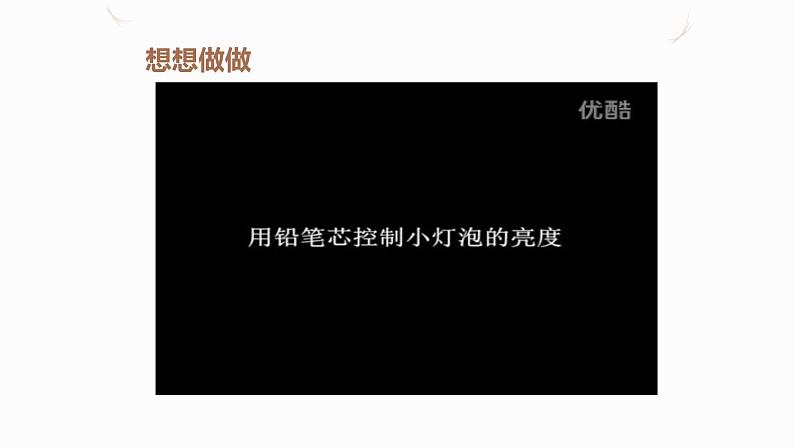

当铅笔芯连入电路的长度变短时，灯泡亮度变亮。
当铅笔芯连入电路的长度变长时，灯泡亮度变暗。

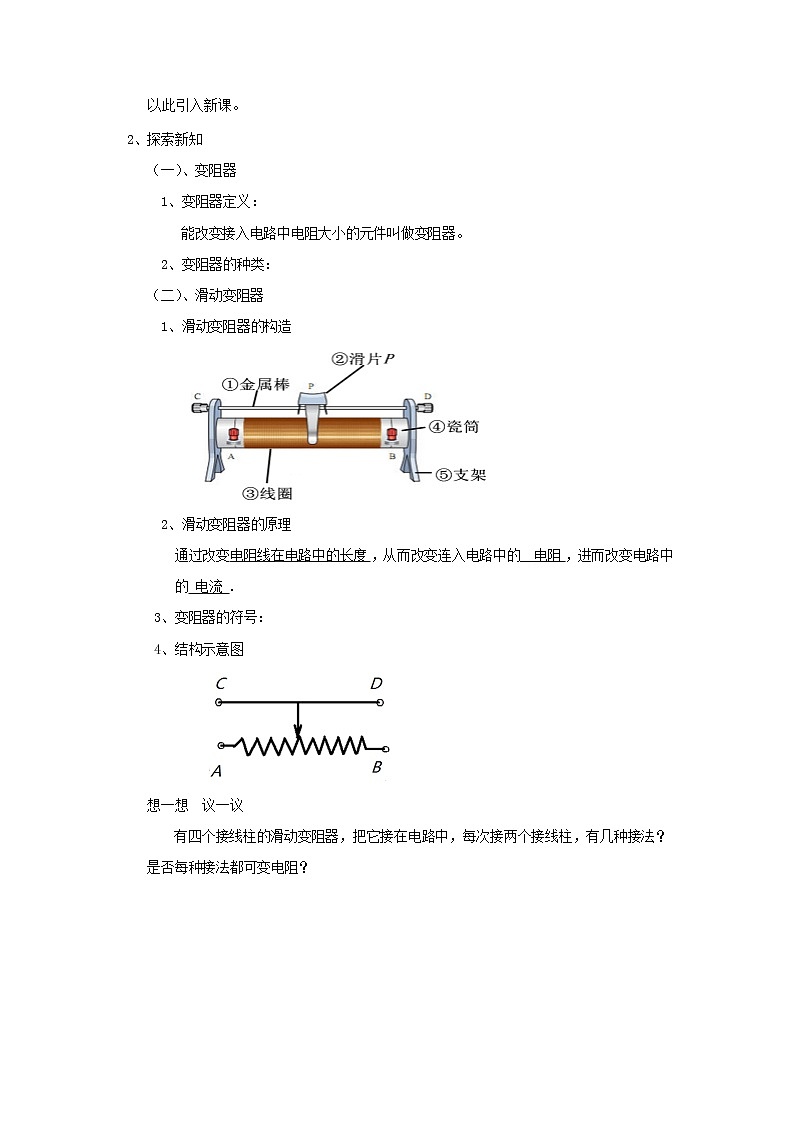

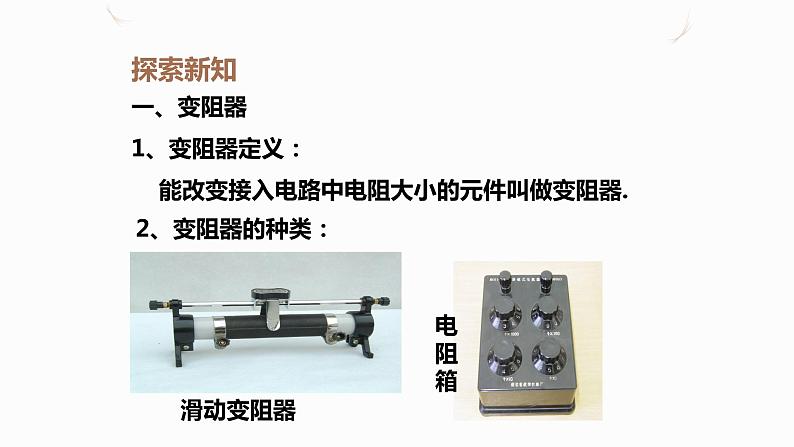

一、变阻器1、变阻器定义： 能改变接入电路中电阻大小的元件叫做变阻器.

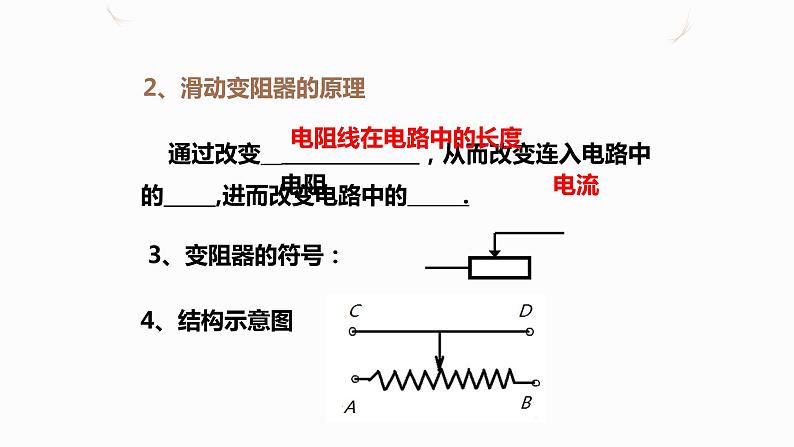

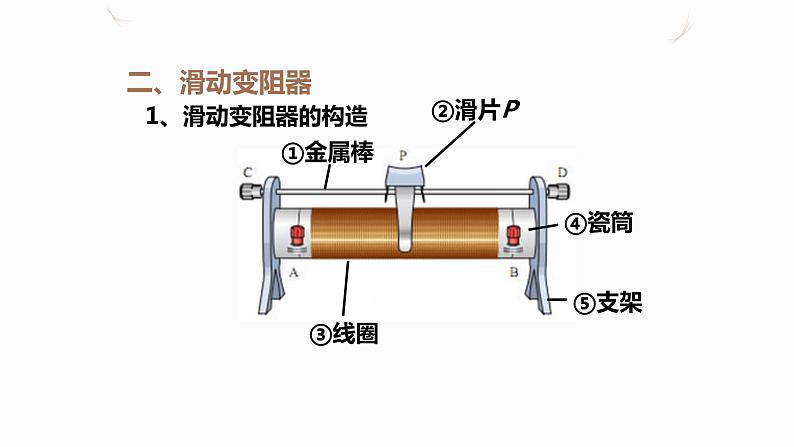

2、滑动变阻器的原理
通过改变__ ，从而改变连入电路中的_____,进而改变电路中的 .
电阻线在电路中的长度
4、结构示意图
有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，有几种接法？是否每种接法都可变电阻？
方法一：将C、D接入电路
相当于导线，电阻不变且最小
方法二：将A、B接入电路
相当于定值电阻，电阻不变且最大
接入电路的有效电阻丝为AP
方法三：将AD或AC接入电路
向右移动滑动变阻器电阻将？
方法四：将BC 或 BD接入电路
接入电路的有效电阻丝为 BP
连接方法：（1）串联接入电路；（2）连接“一上一下”两个接线柱。（3）使用前应将滑片放在阻值的最大位置
材料、横截面积相同的导体，长度越长，电阻越大。材料、长度相同的导体，横截面积越大，电阻越小。长度、横截面积相同的导体，电阻大小与材料有关。
台灯调光器可调节灯泡的亮度，你知道灯泡的亮度是如何控制的吗？
改变连入电路中电阻线的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。
当铅笔芯连入电路的长度变短时，灯泡亮度变亮。
当铅笔芯连入电路的长度变长时，灯泡亮度变暗。
一、变阻器1、变阻器定义： 能改变接入电路中电阻大小的元件叫做变阻器.
2、滑动变阻器的原理
通过改变__ ，从而改变连入电路中的_____,进而改变电路中的 .
电阻线在电路中的长度
4、结构示意图
有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，有几种接法？是否每种接法都可变电阻？
方法一：将C、D接入电路
相当于导线，电阻不变且最小
方法二：将A、B接入电路
相当于定值电阻，电阻不变且最大
接入电路的有效电阻丝为AP
方法三：将AD或AC接入电路
向右移动滑动变阻器电阻将？
方法四：将BC 或 BD接入电路
接入电路的有效电阻丝为 BP
连接方法：（1）串联接入电路；（2）连接“一上一下”两个接线柱。（3）使用前应将滑片放在阻值的最大位置
