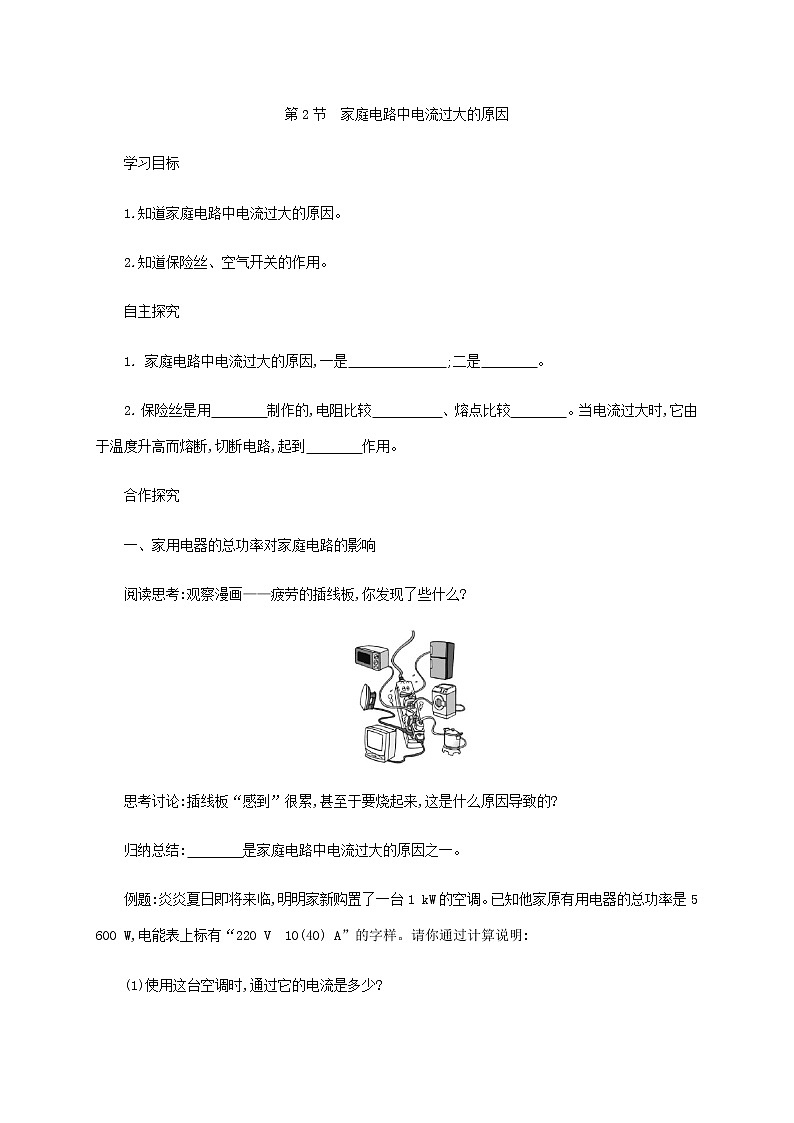

这是一份物理九年级全册第1节 家庭电路图文ppt课件，文件包含192家庭电路中电流过大的原因课件ppt、192家庭电路中电流过大的原因学案docx、192家庭电路中电流过大的原因习题doc、192家庭电路中电流过大的原因教案doc、家庭电路中电流过大的原因_标清wmv等5份课件配套教学资源，其中PPT共18页， 欢迎下载使用。

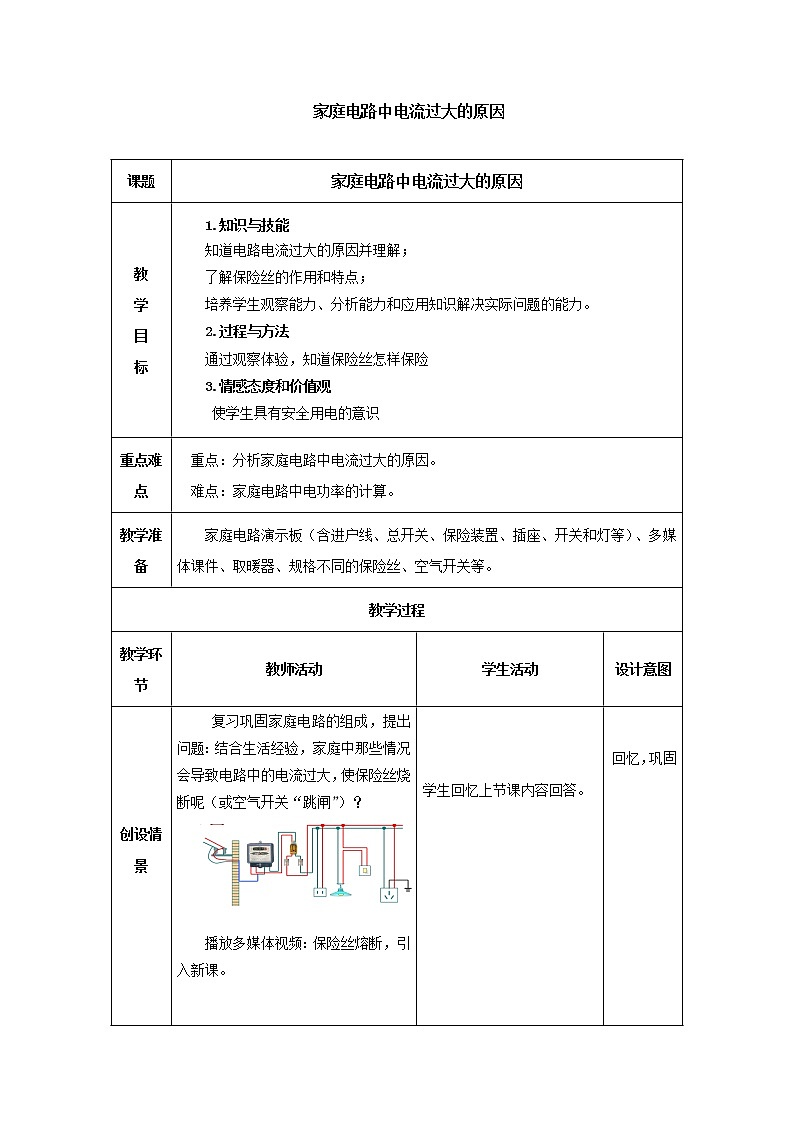

结合生活经验，家庭中那些情况会导致电路中的电流过大，使保险丝烧断呢（或空气开关“跳闸”）？
家用电器的总功率对家庭电路的影响

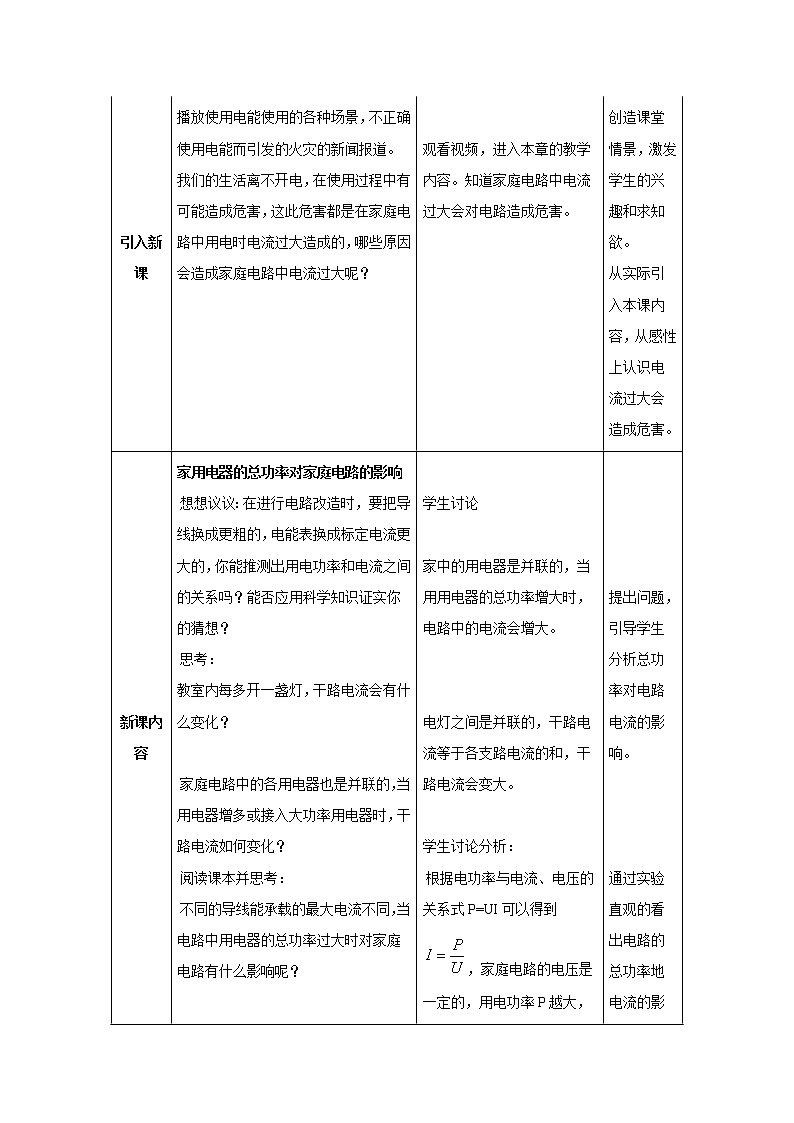

教室内每多开一盏灯，干路电流会有什么变化？
电灯之间是并联的。干路电流等于各支路电流的和，干路电流会变大。
家庭电路中当用电器增多或接入大功率用电器时，干路电流如何变化？
1．家庭电路中的总功率： P = P1+ P2 + …+ Pn
2. 根据P =UI，可以得到 家庭电路中的电压是一定的，U = 220 V， 所以 用电器总电功率P 越大，电路中的电流 I 就越大。

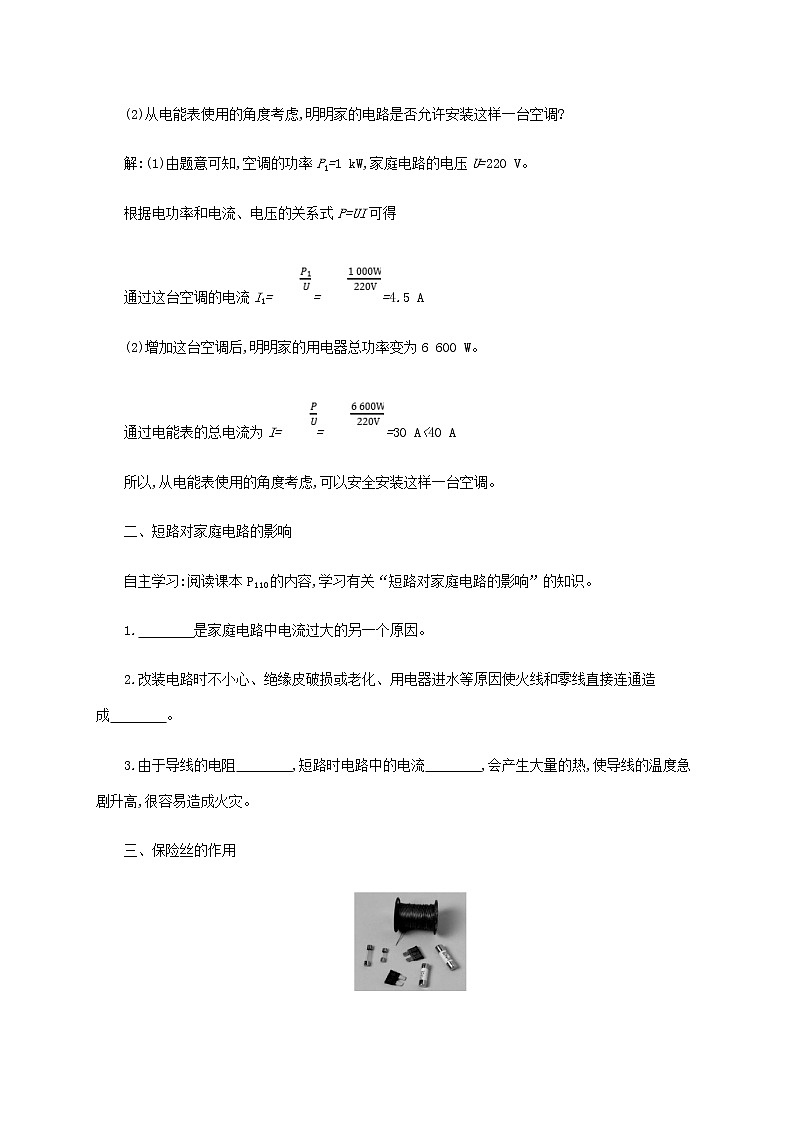

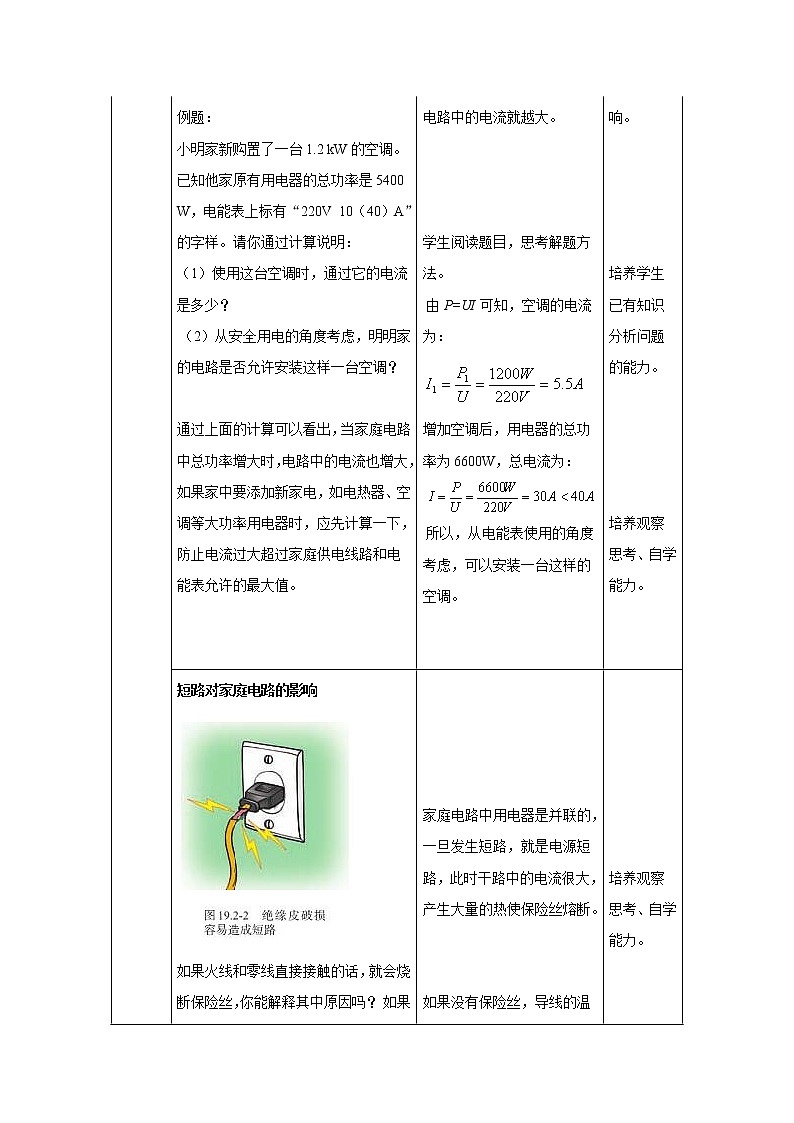

炎炎夏日即将来临，明明家新购置了一台1.2 kW的空调。已知他家原有用电器的总功率是5400 W，电能表上标有“220V 10（40）A”的字样。请通过计算说明： （1）使用这台空调时，通过它的电流是多少？ （2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
解：由P=UI可知，空调的电流为：
增加空调后，用电器的总功率为6600W，电路中的总电流为：
所以，从电能表使用的角度考虑，可以安装一台这样的空调。
通过计算可以看出，当家庭电路中总功率增大时，电路中的电流也增大。如果家中要添加新家电，如电热器、空调等大功率用电器时，应先计算一下，防止电流过大超过家庭供电线路和电能表允许的最大值。根据焦耳定律，电流越大，产生的热量越多，因此，要防止火灾。
短路，俗称连线——烧保险、跳闸
哪些情形下会发生短路？
1、在电路中，火线与零线直接相接通； 2、用电器内部火线与零线相碰，如插座内部； 3、导线绝缘皮老化导线火线与零线相碰。
讨论： 短路对家庭电路有什么影响？会损坏用电器吗？
短路时，用电器没有电流通过，但是会烧坏电源
接通电源，观察有什么现象发生。

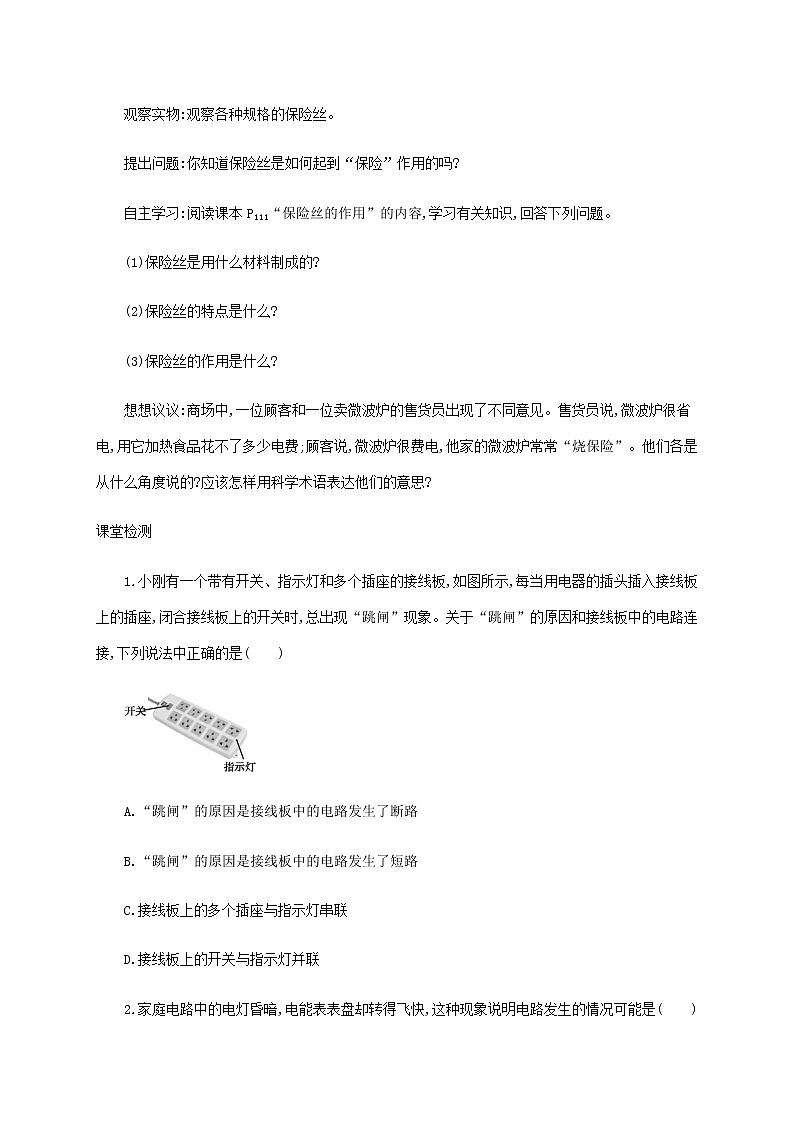

家庭电路中常用的保险装置
1.制作保险丝的材料有什么特点？ 2.保险丝为什么可以起保险作用？ 3.如何选择合适的保险丝？ 4.如果保险丝烧断了，应该更换什么样的保险丝
1．材料：铅锑合金　 保险丝的电阻比较大，熔点比较低
2．作用：电路中电流过大时，保险丝熔断 自动切断电路，起到保护作用。
注意：不能用铜丝或铁丝替代保险丝！
例题：某同学家中卫生间使用的是一个“220V 20A”的空气开关，现在安装了一台额定功率为2000W的电热水器，1200W的浴霸一个，40W的照明灯2盏，还可以再接入一台功率为1500W的吹风机吗？
卫生间用电器总功率 P=2000W+1200+80+1500W =4780W 电路中的电流为  ∵I>20A ∴在卫生间不能再接入吹风机。
