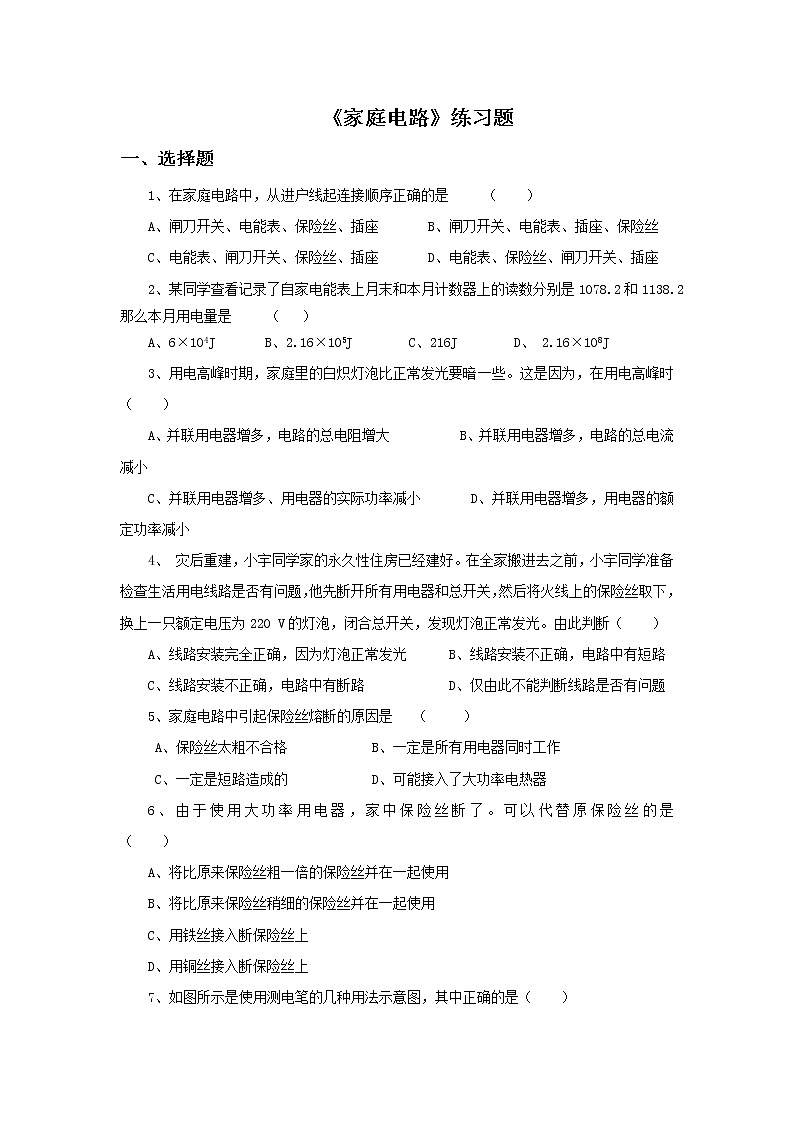

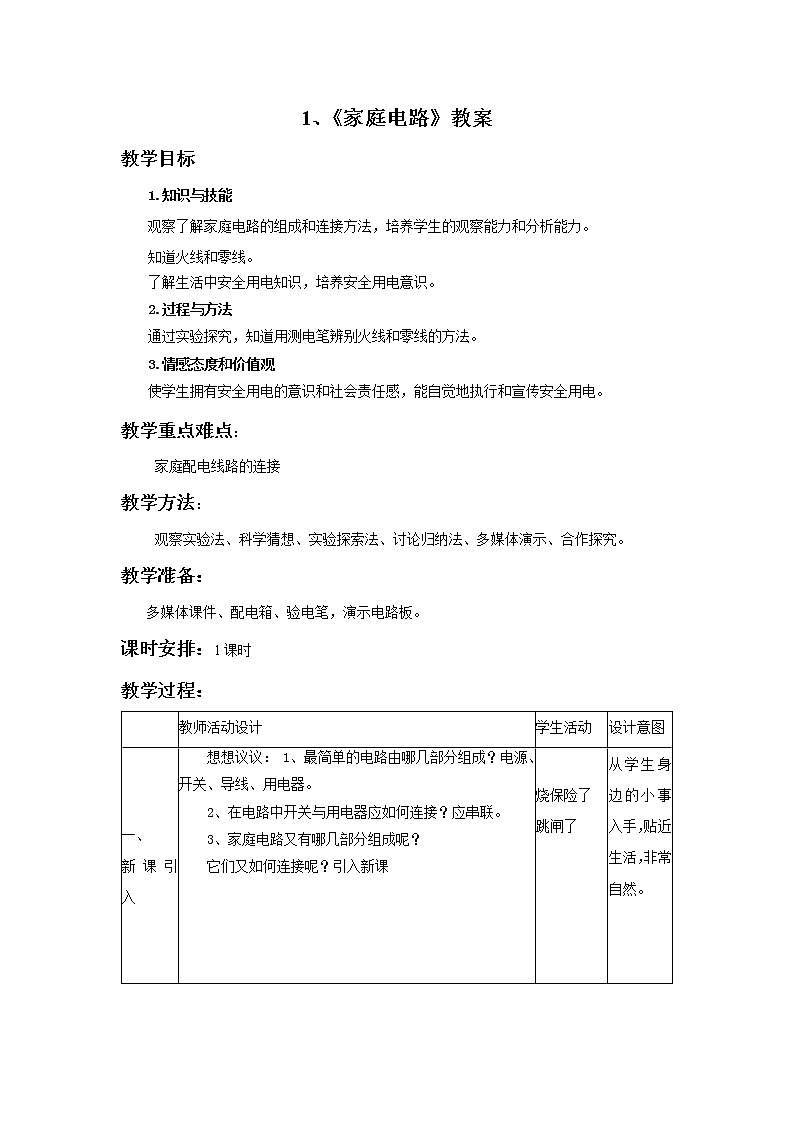

1、最简单的电路由哪几部分组成？ 电源、开关、导线、用电器2、在电路中开关与用电器应如何连接？ 串联3、家庭电路又有哪几部分组成呢？它们又如何连接呢？

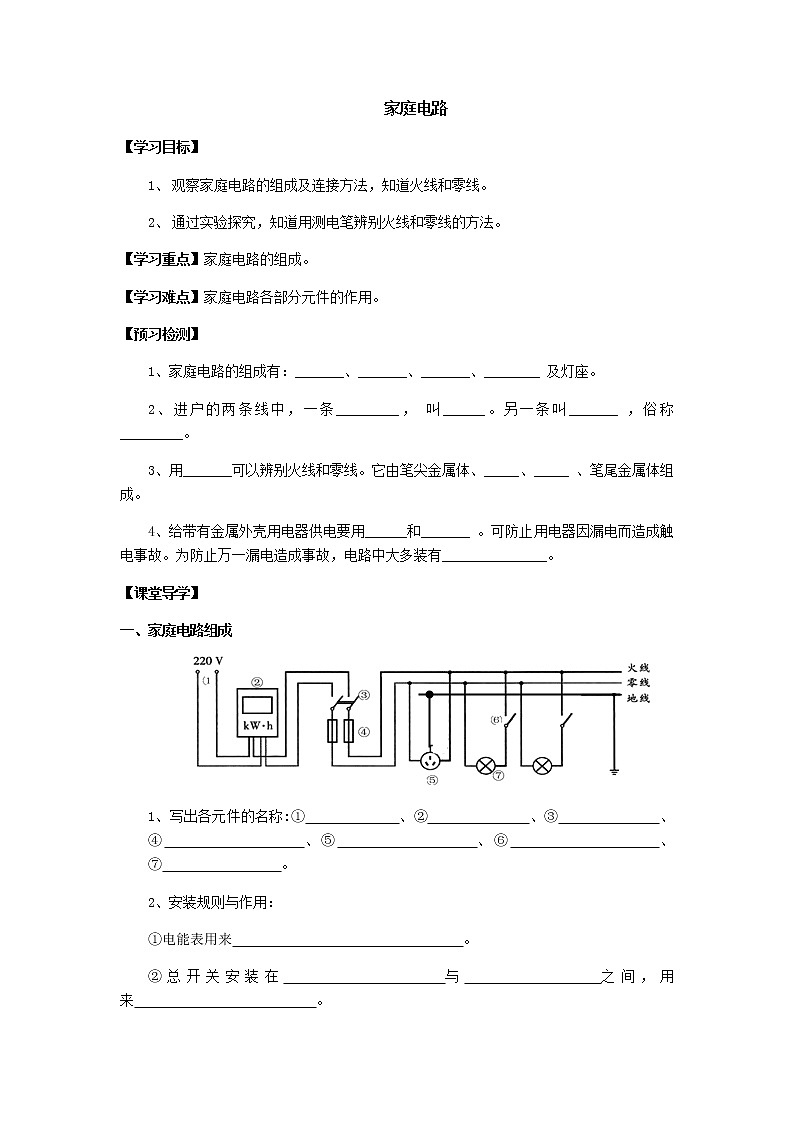

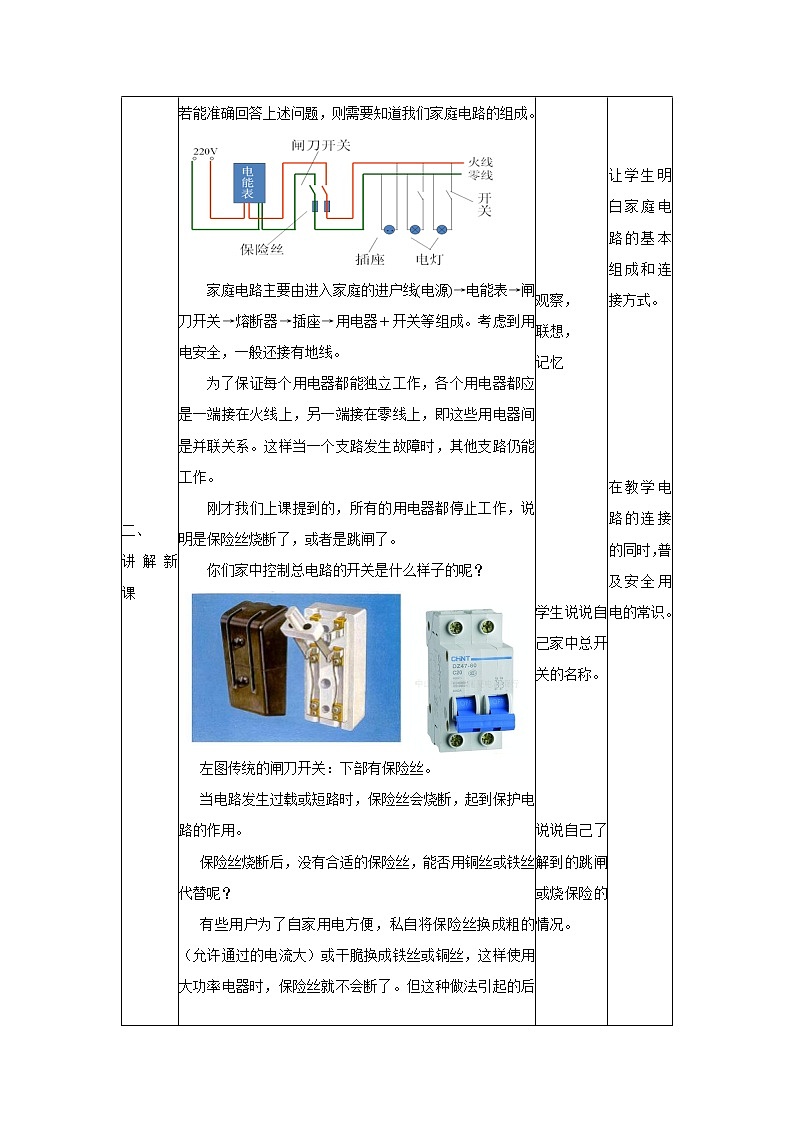

家庭电路由进户线和连接导线、电能表、闸刀开关、熔断器、灯座、开关、插座等构成。家庭电路中的各种用电器的通断，都不能影响其他用电器.所以家用电器是并联接入电路的。
当电路中出现短路或过载后，闸刀开关中的熔丝会烧断，需要更换熔丝；而空气开关会发生跳闸现象，排除故障后再合闸，不用更换零部件。
家庭电路的进户线一般有两根：端线，俗称火线，相当于电源的正极；零线，相当于电源的负极。
火线和零线之间的电压是220V，零线在变压器处与大地相连，所以，火线与大地之间的电压也是220V。 对于我们人体而言，安全电压不高于36V，因此触电十分危险！
使用时，手接触笔尾金属体，此时笔尖、氖管、电阻人体、大地形成回路。若氖管发光，说明物体带电。
验电笔通常液用来检查电气设备的外壳是否带电。
（1）验电笔中为什么要串联一个高阻值电阻?
（2）验电笔验零线时为什么辉光管不发光?
（3）使用验电笔时，为什么不能用手碰笔尖的金属体?

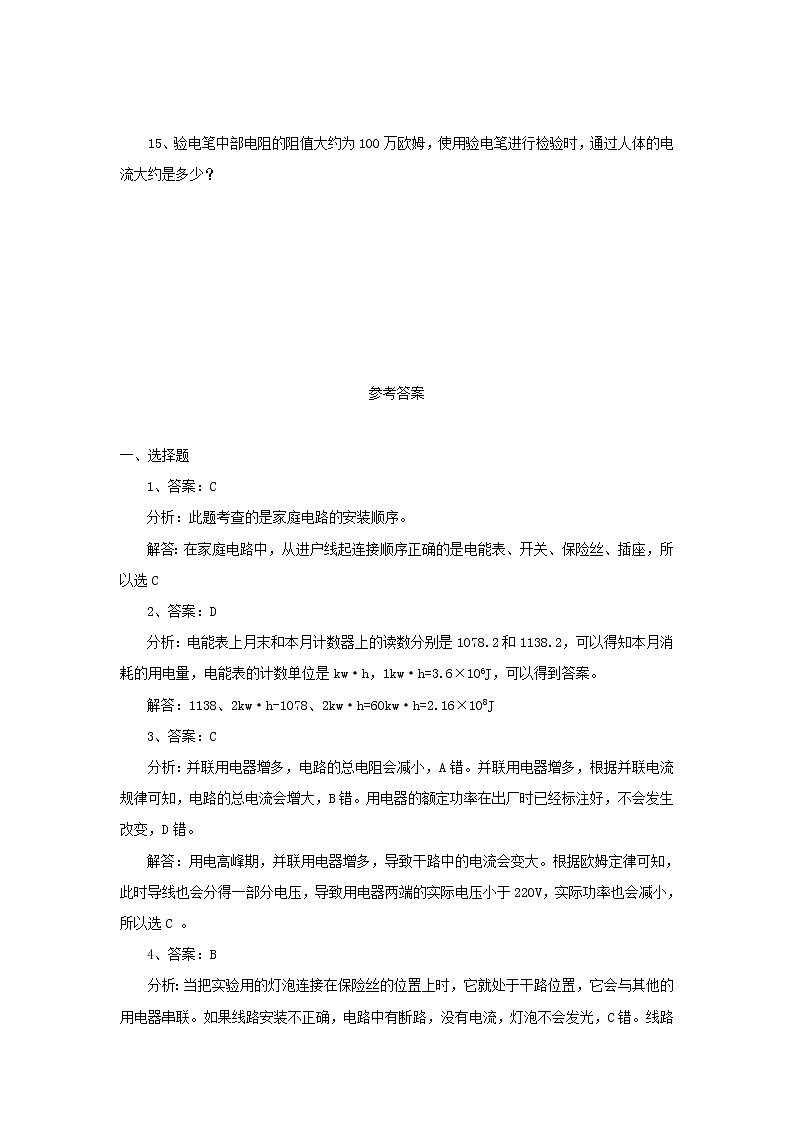

答：只有当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。
答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。
答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。
控制用电器的开关要连接在火线上，更换电器时，断开开关即可。
三、三线插头和漏电保护器
三脚插头中下面两脚与火线和零线相连，组成工作电路。上面一脚与接地线相连，当用电器外壳漏电时，起保护作用。
插座：与电源相连，用来接插各种用电器
三孔插座：有金属外壳的用电器使用
原则：左孔接零线，右孔接火线
漏电保护器。它可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。
3、断路器跳闸切断电源
漏电保护器的检验——复位
1、先将漏电指示按钮 按平复位
2、向上扳动断路器的扳手， 恢复供电
观察配电箱，分辨空气开关和漏电保护器，并对漏电保护器做例行检查。

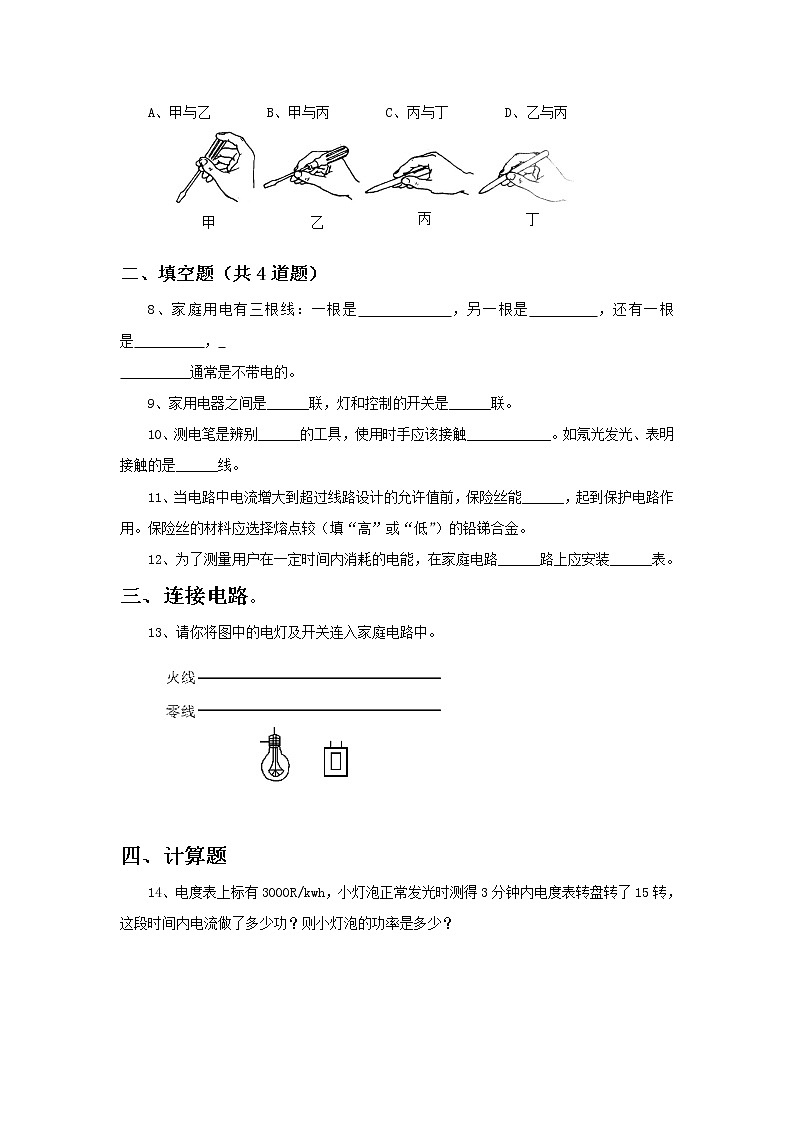

用笔画代替导线，将插座、点灯和开关连入电路。
闭合开关，指示灯亮，插座供电；当指示灯损坏时，闭合开关，插座仍然供电，请连线。
