所属成套资源:2022年物理中考一轮过关讲练(人教版)
考点13电流与电路(解析版)-2022年物理中考一轮过关讲练(人教版)学案
展开
这是一份考点13电流与电路(解析版)-2022年物理中考一轮过关讲练(人教版)学案,共11页。学案主要包含了单选题等内容,欢迎下载使用。

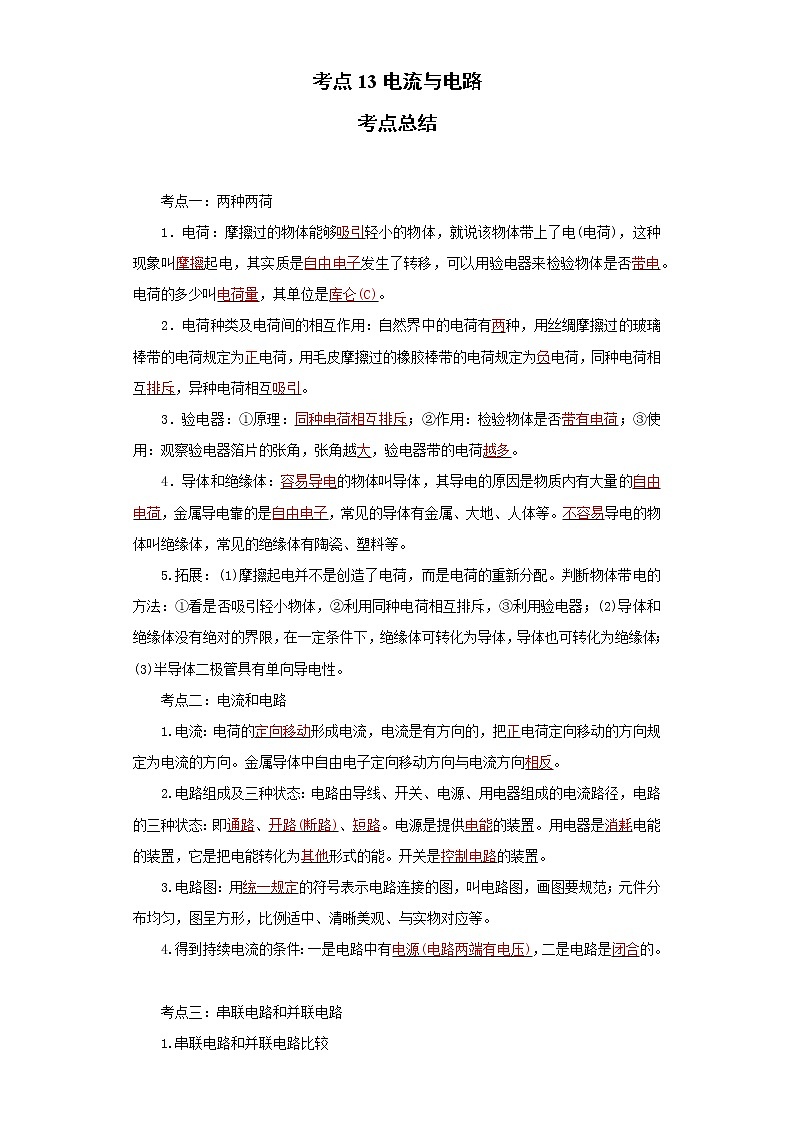

考点13电流与电路考点总结 考点一:两种两荷1.电荷:摩擦过的物体能够吸引轻小的物体,就说该物体带上了电(电荷),这种现象叫摩擦起电,其实质是自由电子发生了转移,可以用验电器来检验物体是否带电。电荷的多少叫电荷量,其单位是库仑(C)。2.电荷种类及电荷间的相互作用:自然界中的电荷有两种,用丝绸摩擦过的玻璃棒带的电荷规定为正电荷,用毛皮摩擦过的橡胶棒带的电荷规定为负电荷,同种电荷相互排斥,异种电荷相互吸引。3.验电器:①原理:同种电荷相互排斥;②作用:检验物体是否带有电荷;③使用:观察验电器箔片的张角,张角越大,验电器带的电荷越多。4.导体和绝缘体:容易导电的物体叫导体,其导电的原因是物质内有大量的自由电荷,金属导电靠的是自由电子,常见的导体有金属、大地、人体等。不容易导电的物体叫绝缘体,常见的绝缘体有陶瓷、塑料等。5.拓展:(1)摩擦起电并不是创造了电荷,而是电荷的重新分配。判断物体带电的方法:①看是否吸引轻小物体,②利用同种电荷相互排斥,③利用验电器;(2)导体和绝缘体没有绝对的界限,在一定条件下,绝缘体可转化为导体,导体也可转化为绝缘体;(3)半导体二极管具有单向导电性。考点二:电流和电路1.电流:电荷的定向移动形成电流,电流是有方向的,把正电荷定向移动的方向规定为电流的方向。金属导体中自由电子定向移动方向与电流方向相反。2.电路组成及三种状态:电路由导线、开关、电源、用电器组成的电流路径,电路的三种状态:即通路、开路(断路)、短路。电源是提供电能的装置。用电器是消耗电能的装置,它是把电能转化为其他形式的能。开关是控制电路的装置。3.电路图:用统一规定的符号表示电路连接的图,叫电路图,画图要规范;元件分布均匀,图呈方形,比例适中、清晰美观、与实物对应等。4.得到持续电流的条件:一是电路中有电源(电路两端有电压),二是电路是闭合的。 考点三:串联电路和并联电路1.串联电路和并联电路比较 串联电路并联电路连接特点用电器逐个顺次连接,只有一条电流的路径,无分支各用电器并列地连接在电路的两个点之间,有干路与支路之分工作特点任意一个用电器不工作,其他用电器均停止工作某一支路开路时,其他支路上的用电器仍能工作开关控制特点电路中任意位置的一只开关,可控制整个电路的工作干路上的开关控制整个电路的所有用电器,支路上的开关只能控制所在支路上的用电器连接方法和技巧逐个顺次,一一连接“先串后并法”或“先并后串法”电路图2.判断电路的连接是否正确的方法:①电路的基本组成部分是否齐全,电源、开关、用电器、导线四部分缺一不可;②仪表连接是否符合其使用规则和要求;③电路是否有短路现象,是否烧坏电表、用电器或电源;④电路是否有开路现象,是否造成仪表或用电器不起作用;⑤电路连接是否符合题意要求。考点四:电流的测量及串、并联电路的电流规律1.电流:电流用字母I表示,其单位有安培(A)、毫安(mA)、微安(μA)。2.电流表:测量电流大小的仪表是电流表,电路符号是。它有两个量程,分别是0~0.6 A和0~0.3 A,分度值分别是0.02 A和0.1 A。3.电流表的正确使用方法:A.先调零后串联在待测电路中;B.电流必须“+”进“-”出;C.所测电流值不能超过电流表的量程;可采用试触法选择合适的量程;D.绝对不允许直接将电流表接在电源两极上。4.电流表的读数方法:①明确电流表的量程;②确定电流表的分度值;③看表针偏转了多少格;④分度值×格数=电流值。5.明确电流表大量程与小量程之间的关系,I大=5I小。6.电流表在使用过程中其指针的状态所反应的问题:①不偏转——可能电路开路,可能电表损坏或短路;②反偏——电表“+”“-”接线柱接反了;③满偏——可能电路发生短路或所选量程太小;④偏转太小——所选量程太大。7.串联电路中,电流处处相等,用公式表示为:I总=I1=I2=…=In。8.并联电路中,干路中的电流等于各支路电流之和,用公式表示为:I总=I1+I2+…+In。9.拓展:如果用电器电流不相等,则用电器一定并联,如果流过用电器电流都相等,则用电器可能串联,也可能是相同的用电器并联。 真题演练 一、单选题1.(2021·广西河池·中考真题)如图所示的电路中,R是滑动变阻器,L是小灯泡,闭合开关S,在确保各元件安全的前提下,把滑动变阻器的滑片P自左向右移动,下列选项正确的是( )A.电流表示数变大 B.电流表示数不变C.小灯泡L变亮 D.小灯泡L变暗【答案】A【详解】AB.灯泡和变阻器并联,把滑动变阻器的滑片P自左向右移动,变阻器阻值减小,电压不变,根据,变阻器支路电流变大,灯泡支路电流不变,总电流变大,电流表示数变大,故A正确,B错误;CD.因为并联,所以变阻器支路不影响灯泡,灯泡亮度不变,故CD错误。故选A。2.(2021·江苏镇江·中考真题)甲是用毛皮摩擦过的橡胶棒,乙和丙是两个泡沫小球,甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断( )[Failed to download image : https://img.xkw.com/dksih/QBM/2021/8/17/2788138480263168/2788697180086272/STEM/fb9f9edb-38b4-4cb0-85b7-e87ae95cad14.png]A.甲带正电 B.乙带正电 C.乙不带电 D.丙带负电【答案】B【详解】用毛皮摩擦过的橡胶棒带负电,甲带负电,乙丙相互排斥,带同种电荷,甲乙相互吸引,乙一定带正电,则丙也带正电,故ACD不符合题意,B符合题意。故选B。3.(2021·江苏镇江·中考真题)为防止因超载或电动车进人而造成电梯安全事故,镇江某小区在电梯内安装了管控系统:当检测到电梯超载,或监控到电动车进入电梯时,电机不工作使电梯停止运行。电梯超载时开关将断开,电动车进入时开关将断开。则符合上述要求的电路是( )A. B.C. D.【答案】A【详解】当检测到电梯超载,或监控到电动车进入电梯时,电机不工作使电梯停止运行,说明两开关串联,两个都闭合才能工作,故BCD不符合题意,A符合题意。故选A。4.(2021·内蒙古呼和浩特·中考真题)关于简单电现象及相关知识,下列说法正确的是( )A.通过摩擦的方法可以产生电荷B.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球,发现两者互相排斥,小球一定带正电C.电子是带有最小负电荷的粒子,所带电荷量为D.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球,发现两者互相吸引,小球一定带正电【答案】C【详解】A.摩擦起电的实质是电荷的转移,电荷不能凭空产生,故A错误;B.与毛皮摩擦过的橡胶棒带负电,靠近一轻质小球,发现两者互相排斥,说明小球带负电,故B错误;C.电子是带有最小负电荷的粒子,这个最小电荷量为,人们把它称之为元电荷,故C正确;D.与毛皮摩擦过的橡胶棒带负电,靠近一轻质小球,发现两者互相排斥,则小球可能不带电,也有可能带正电,故D错误。故选C。5.(2021·山东滨州·中考真题)如图所示,当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时,乙的a端带正电,b端带负电。发生上述现象的原因:金属导体中存在大量可移动的自由电子,电子带负电,自由电子受到物体甲所带电荷的排斥作用,移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩擦过的玻璃棒,下列分析正确的是( )A.导体乙的a、b两端都不带电B.导体乙的a、b两端都带正电C.导体乙的a端带正电、b端带负电D.导体乙的a端带负电、b端带正电【答案】D【详解】若将图中的物体甲换成用丝绸摩擦过的玻璃棒,该玻璃棒带正电,因异种电荷相互吸引,所以乙中自由电子会受到带正电的物体的吸引,移动到导体乙的a端,使a端带负电,而b端因失去电子而带正电,故D正确,ABC错误。故选D。6.(2021·江苏常州·中考真题)青岛某住宅楼,夜间,每当地铁从高架桥上驶过,伴随着地铁行驶噪声,大楼除个别破损的灯泡外,左侧的楼道灯和右侧的走廊灯“自动”亮起,如图所示。白天地铁驶过,不会出现这种情况。已知S1为声控开关(有声闭合、无声断开),S2为光控开关(夜间闭合、白天断开),该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的( )A. B.C. D.【答案】C【详解】由题,灯只能在夜间有声才能亮,所以两个开光应该串联,因为坏的灯泡不影响其他灯泡,所以灯泡并联,故ABD不符合题意,C符合题意。故选C。7.(2021·广西百色·中考真题)如图甲所示的实物电路中,当开关闭合时,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是( )
A.通过灯L1的电流为1.5A B.通过灯L1的电流为0.3AC.通过灯L2的电流为1.2A D.通过灯L2的电流为0.3A【答案】D【详解】由电路图可知,两灯泡并联,电流表A1测干路电流,电流表A2测L2支路的电流,因并联电路中干路电流等于各支路电流之和,且两个电流表的指针在同一个位置,所以,干路电流表A1的量程为0~3A,分度值为0.1A,示数I=1.5A,L2支路电流表A2的量程为0~0.6A,分度值为0.02A,通过L2中的电流示数I2=0.3A,则灯L1中的电流I1=I—I2=1.5A-0.3A=1.2A故ABC错误,D正确。故选D。8.(2021·湖南株洲·中考真题)“吹泡泡”新玩法:①制备一定量的泡泡液;②将一张锡箔纸卷起并包住一根中空玻璃管;③用条状气球与一块毛皮摩擦后接触锡箔纸;④通过玻璃管吹出一个泡泡(锡箔纸使泡泡与气球带同种电荷),并在下方用气球“接住”泡泡,使其能悬浮在空中,且通过气球可以控制泡泡的升降,如图所示。气球与毛皮摩擦后,它们带( )A.等量同种电荷 B.等量异种电荷C.不等量同种电荷 D.不等量异种电荷【答案】B【详解】气球与毛皮相互摩擦,两者的原子核对核外电子的束缚能力不同,导致了在摩擦的过程中出现了电子的转移才造成物体带电,失去电子的物体带正电,得到电子的带负电,两个物体带等量异种电荷,故ACD不符合题意,B符合题意。故选B。9.(2021·湖南株洲·中考真题)“吹泡泡”新玩法:①制备一定量的泡泡液;②将一张锡箔纸卷起并包住一根中空玻璃管;③用条状气球与一块毛皮摩擦后接触锡箔纸;④通过玻璃管吹出一个泡泡(锡箔纸使泡泡与气球带同种电荷),并在下方用气球“接住”泡泡,使其能悬浮在空中,且通过气球可以控制泡泡的升降,如图所示。气球能控制泡泡的升降,说明泡泡与气球两者所带电荷间的( )
A.斥力随距离的减小而增大,随距离的增大而减小B.斥力随距离的减小而减小,随距离的增大而增大C.引力随距离的减小而增大,随距离的增大而减小D.引力随距离的减小而减小,随距离的增大而增大【答案】A【详解】锡箔纸使泡泡与气球带同种电荷,气球能控制泡泡的升降,说明泡泡与气球两者所带电荷间相互排斥,且斥力随距离的减小而增大,随距离的增大而减小,故A符合题意,BCD不符合题意。故选A。10.(2021·辽宁阜新·中考真题)如图,气球与头发摩擦,头发会随着气球飘起来。下列说法正确的是( )A.气球与头发摩擦创造了电荷B.气球因摩擦带电而成为导体C.气球若带负电荷,则头发带正电荷D.气球与头发因带同种电荷而互相吸引【答案】C【详解】A.气球与头发摩擦,使电荷发生了转移而不是创造了电荷,故A错误;B.电子从头发上转移到气球上,而气球得到电子后仍然为绝缘体,故B错误;C.气球若带负电荷,则电子从头发上转移到气球上,即头发失去电子,故头发带正电荷,故C正确;D.气球与头发因带异种电荷而相互吸引,故D错误。故选C。11.(2021·广东广州·中考真题)图,利用静电喷漆枪给物件上漆,涂料小液滴之间相互排斥,但被物件吸引。则( )A.物件一定带负电 B.物件一定不带电C.小液滴可能不带电 D.小液滴一定带同种电荷【答案】D【详解】A.由于涂料的电荷种类不知,故无法判断物件带何种电荷,故A不符合题意;B.因为带电体能够吸引轻小物体,力的作用是相互的,物件可能带电,带与涂料相反的电荷,也可以不带电,故B不符合题意;C.由于小液体相互排斥,故小液体肯定带电,故C不符合题意;D.由于小液体相互排斥,故小液体肯定带同种电荷,故D符合题意。故选D。12.(2021·湖南湘潭·中考真题)如图是小李家电火锅的简化电路图,由图可知( )A.R1和R2是串联的 B.开关S1控制整个电路C.只闭合开关S,是高温档 D.开关S和S1都闭合,是高温档【答案】D【详解】A.R1和R2的左端与左端相连,右端与右端相连, R1和R2是并联的,故A不符合题意;B.开关S在干路上,开关S1在支路上,开关S控制整个电路,开关S1 控制R2,故B不符合题意;C.只闭合开关S,电路中只有R1工作,电路电阻较大,是低温档,故C不符合题意;D.开关S和S1都闭合,R1和R2是并联的,电路电阻较小,是高温档,故D符合题意。故选D。13.(2021·湖南湘潭·中考真题)两根用餐巾纸摩擦过的吸管,靠近时相互排斥,该现象说明( )A.摩擦创造了电荷 B.两吸管带有同种电荷C.带电体可以吸引轻小物体 D.两吸管带有异种电荷【答案】B【详解】A.摩擦起电的实质是电子的转移,电荷多少没有发生变化,故A不符合题意;BD.根据同种电荷相互排斥、异种电荷相互吸引可知,两根用餐巾纸摩擦过的吸管,靠近时相互排斥说明两吸管带有同种电荷,故B符合题意,D不符合题意;C.题中说的是两个带相同电荷的吸管相互排斥,不能说明带电体吸引轻小物体,故C不符合题意。故选B。14.(2021·湖南益阳·中考真题)图文店用于裁纸的裁切机原来只有一个相当于开关的按钮,一只手按住按钮裁切机就工作,而操作中闲着的那只手由于不注意往往容易受伤。后来设计员进行巧妙地改进,设计了两个按钮,只有两只手都按住按钮时,裁切机才能工作。之后再也没有出现过受伤情况。下列原理图符合改进要求的是( )A. B.C. D.【答案】B【详解】A.选项中两个开关并联,只要按下任意一个按钮,裁切机就开始工作,故A不符合题意;B.选项中两个开关串联在电路中,需要两个按钮同时按下时,裁切机才能开始工作,故B符合题意;C.选项中裁切机与一个开关并联后,与另外一个开关串联,两只手都按住按钮时,裁切机被开关短接将不能正常工作,故C不符合题意。D.选项中裁切机与一个开关串联后,与另外一个开关并联,两只手都按住按钮时,裁切机被开关短接将不能正常工作,故D不符合题意。故选B。15.(2021·江苏无锡·中考真题)关于“粒子和宇宙”的认识,下列说法中错误的是( )A.太阳是宇宙的中心 B.带电体能吸引轻小物体C.常见的物质是由大量分子组成的 D.电子的发现说明原子是可分的【答案】A【详解】A.太阳是太阳系的中心,不是宇宙的中心,故A错误,符合题意;B.带电体具有吸引轻小物体的性质,故B正确,不符合题意;C.物质是由大量的分子、原子组成的,故C正确,不符合题意;D.原子是由原子核和核外的电子组成的,电子的发现说明了原子是可以再分的,故D正确,不符合题意。故选A。
