考点16电压及串、并联电路电压规律(解析版)练习题学案

这是一份考点16电压及串、并联电路电压规律(解析版)练习题学案，共14页。学案主要包含了电压，电压表，串联电压规律，探究并联电路中电压的规律等内容，欢迎下载使用。

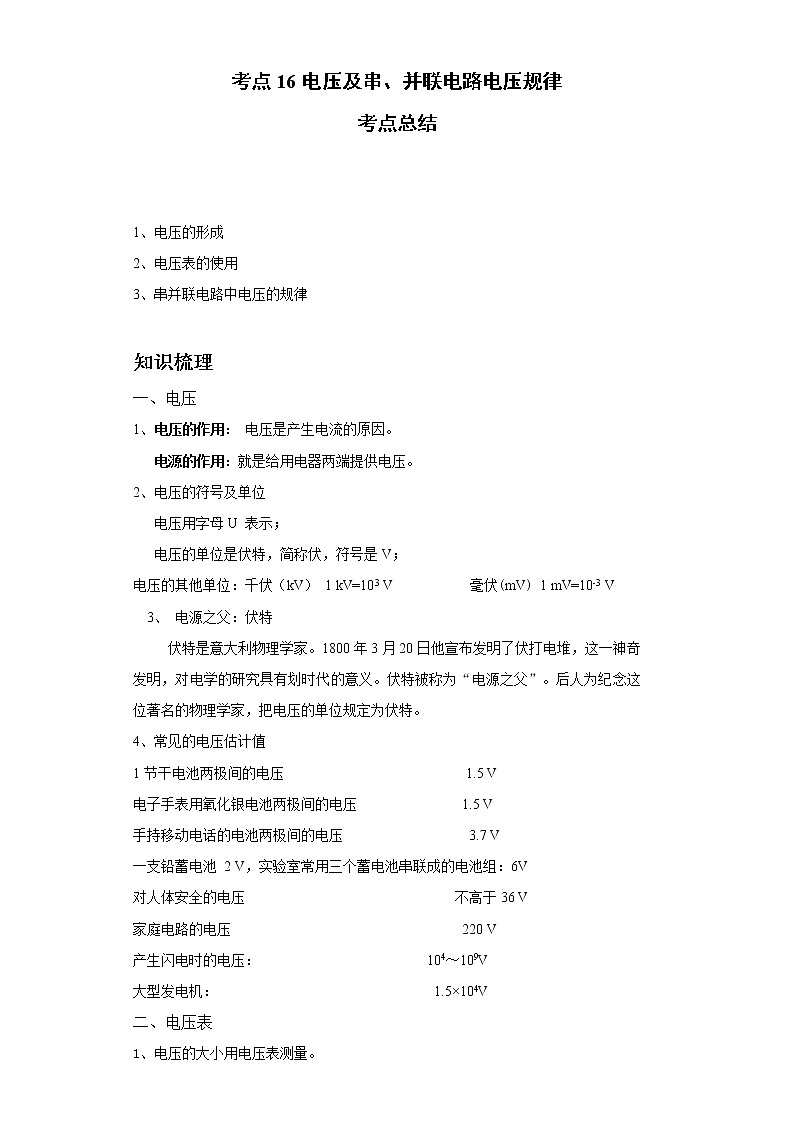

考点16电压及串、并联电路电压规律考点总结   1、电压的形成2、电压表的使用3、串并联电路中电压的规律 知识梳理一、电压1、电压的作用： 电压是产生电流的原因。   电源的作用：就是给用电器两端提供电压。2、电压的符号及单位   电压用字母U 表示；   电压的单位是伏特，简称伏，符号是V；电压的其他单位：千伏（kV） 1 kV=103 V           毫伏(mV) 1 mV=10-3 V  3、 电源之父：伏特     伏特是意大利物理学家。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。              4、常见的电压估计值1节干电池两极间的电压                          1.5 V电子手表用氧化银电池两极间的电压               1.5 V手持移动电话的电池两极间的电压                  3.7 V一支铅蓄电池 2 V，实验室常用三个蓄电池串联成的电池组：6V对人体安全的电压                              不高于36 V家庭电路的电压                                 220 V产生闪电时的电压：                        104～109V大型发电机：                               1.5×104V二、电压表1、电压的大小用电压表测量。         若选“3”“-”接线柱，  量程：0～3V    分度值：0.1V     若选“15”“-”接线柱， 量程：0～15V   分度值：0.5V2、练习使用电压表1）、电压表的连接   ①电压表应该与被测的用电器并联。②要使电流从电压表的“+”接线柱流入，从“－”接线柱流出；③被测电压不要超过电压表的量程；（事先不能估测出电压大小，用试触法）④电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。2）、怎样在电压表上读数①先从接线柱看量程；②从量程算出分度值③看清测量时表针停的位置，读出电压值并带上单位。3）、用电压表测量电压：   测出A、B之间的电压   先用电压表测量小灯泡两端电压为       V，在用电压表测量电源两端的电压为         V。 即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。 4）、电池的串联电池串联后的电压等于各个电池的电压之和。    电压表与电流表异同点  电压表电流表 不同点必须并联接入待测电路两端必须串联接入待测电路可以直接接在电源两极上此时示数即为电源电压绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源相同点都要注意零点校正 、电流“+”进“-”出、都需要先认清每个大格和每个小格表示的值，然后再读数三、串联电压规律1、提出问题：串联电路中各部分电路的电压与总电压有什么关系2、猜想与假设：串联电路中总电压等于各部分电路两端电压之和。3、设计实验：1）实验器材：不同规格灯泡4个（带灯座），电压表1个，干电池2个，导线若干，开关1个2）实验电路图：请同学们根据器材画出基本电路图   3）实验步骤：①按实验电路图正确连接电路；   ②将电压表并联在灯L1两端，闭合开关S,读出电压表示数U1,记入表格；     ③将电压表并联在灯L2两端，闭合开关S,读出电压表示数U2，记入表格；④将电压表并联在两个灯的两端，闭合开关S,读出电压表示数U，记入表格；⑤换用不同小灯泡重复上述操作。4、数据记录：观测对象灯L1两端电压U1/v灯L2两端电压U2/vL1、L2串联的电压U/v测量结果第一次   第二次   第三次   5、得出结论：文字表达：串联电路两端的总电压等于各部分电路两端电压的和。数学达式： U=U1+U2四、探究并联电路中电压的规律1、提出问题：并联电路各支路电压与干路电压有何关系？2、猜想与假设：并联电路中总电压等于各部分电路两端相同。3、设计实验：1）实验器材：不同规格灯泡4个（带灯座），电压表1个，干电池2个，导线若干，开关1个2）实验电路图：请同学们根据器材画出基本电路图   3）实验步骤：①按实验电路图正确连接电路；②将电压表并联在灯L1两端，闭合开关S,读出电压表示数U1,计入表格；③将电压表并联在灯L2两端，闭合开关S,读出电压表示数U2，计入表格；④将电压表并联在电源两端，闭合开关S,读出电压表示数U，计入表格；⑤换用不同小灯泡重复上述操作。4、数据记录：观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2并联电源的总电压U/v测量结果第一次   第二次   第三次    5、得出结论：文字表达：并联电路中，各支路两端电压相等，都等于并联总电压（电源电压）。数学达式： U=U1=U2   真题演练   一、单选题1．（2021·湖北天门·中考真题）如图甲，电源电压保持不变，。先将、闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V。下列说法正确的是（　　）A．电源电压为13.5VB．的阻值为12.5ΩC．当闭合、断开时，两端的电压为1.2VD．前后两种情况下，的功率之比为【答案】D【详解】A．先将、闭合，只有R1接入电路，电压表的示数如图乙所示，即为电源电压，量程选择0——3V，读数为2.7V，即电源电压为2.7V，故A错误；B．再断开S2，电压表的示数变化了1.2V，电阻R2分担了1.2V，则此时电压表的示数为电路中的电流为那么电阻R2的阻值为故B错误；C．由上可知，当闭合、断开时，两端的电压为1.5V，故C错误；D．前后两种情况下，的功率之比为故D正确。故选D。2．（2021·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）A．电压表不能直接测量电源电压B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小实验误差【答案】B【详解】A．电压表可以并联在电源两端，直接测量电源电压，A错误；B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。故选B。3．（2021·山东莱芜·中考真题）如图所示是电压表的表盘，其示数是（　　）A．2.05V B．2.5V C．10.5V D．12.5V【答案】B【详解】由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。故选B。4．（2021·广西梧州·中考真题）能源、信息、材料是现代社会发展的三大支柱，下列关于能源、信息和材料的说法正确的是（　　）A．超导材料可用于电热水器的发热元件B．利用半导体材料可以制作发光二极管C．垃圾分类后重新利用不利于节约能源D．微信视频聊天是利用超声波传递信息的【答案】B【详解】A．超导材料无法将电能转化为内能，电热水器的发热元件需要将电能转化为内能，超导材料不可用于电热水器的发热元件，故A错误；B．发光二级管是利用半导体材料制成的，故B正确；C．垃圾分类后重新利用，可以节约能源，故C错误；D．微信视频聊天是利用电磁波传递信息的，故D错误。故选B。5．（2021·辽宁锦州·中考真题）如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向下滑动时，下列判断中正确的是（　　）A．电压表V示数变大B．电流表A1示数不变C．电流表A1示数与电流表A2示数的差值变小D．电压表V示数与电流表A2示数的比值变小【答案】D【详解】A．由电路图可知，R1和滑动变阻器R2并联，电压表V测量R2的电压，电流表A1测量总电流，电流表A2测量R2支路的电流。当滑动变阻器的滑片P向下滑动时，根据并联电路电压规律，电压表V的示数不变，故A错误；B．当滑动变阻器的滑片P向下滑动时，R2接入的阻值变小，则R2支路的电流变大，因为并联电路中，各支路互不影响，所以R1支路的电流不变，则总电流变大，即A1示数变大，故B错误；C．电流表A1示数与电流表A2示数的差值就是R1支路的电流，因为并联电路中，各支路互不影响，R1支路的电流不变，电流表A1示数与电流表 A2示数的差值不变，故C错误；D．电压表V示数为R2两端的电压，电流表A2示数为通过R2的电流，电压表V示数与电流表A2示数的比值，即为R2的阻值，因为滑动变阻器的滑片P向下滑动，所以R2的阻值变小，所以电压表V示数与电流表A2示数的比值变小，故D正确。故选D。6．（2021·四川广元·中考真题）小敏学习物理之后，养成了节约用电的好习惯，她总是随手关闭不必要使用的家用电器。每多关闭一个家用电器，电路里变大的物理量是（　　）A．总电流 B．总电压 C．总功率 D．总电阻【答案】D【详解】B．因为家庭电路的电压不变为220V，故B不符合题意；D．电路中各个用电器并联，因此每多关闭一个家用电器，根据可知，电路里的总电阻增大，故D符合题意；A．根据可知，电压不变，电阻增大，总电流减小，故A不符合题意；C．根据可知，电压不变，总电流减小，总功率减小，故C不符合题意。故选D。7．（2021·辽宁辽宁·中考真题）下列说法正确的是（　　）A．分子间的引力和斥力一定不能同时存在B．利用半导体材料可以制作二极管和三极管C．三峡水电站发电利用的水能是不可再生能源D．在太阳内部，氢原子核在超高温下发生裂变，释放出巨大的核能【答案】B【详解】A．分子间的引力和斥力一定同时存在，故A错误；B．半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故可以利用半导体制作成光敏电阻、热敏电阻以及二极管三极管等，故B正确；C．三峡水电站发电利用的水能是可再生能源，故C错误；D．在太阳内部，氢原子核在超高温下发生聚变，释放出巨大的核能，故D错误。故选B。8．（2021·广西玉林·中考真题）下列物体属于导体的是（　　）A．橡胶 B．铜线 C．玻璃 D．硅材料【答案】B【详解】A．橡胶不容易导电，是绝缘体，故A不符合题意；B．铜线容易导电，是导体，故B符合题意；C．玻璃在常温下不容易导电，是绝缘体，故C不符合题意；D．硅材料的导电性能介于导体和绝缘体之间，是半导体，故D不符合题意。故选B。9．（2021·湖南益阳·中考真题）下列关于生活用电的说法正确的是（　　）A．我国家庭电路的正常电压是380VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用【答案】C【详解】A．我国家庭电路的电压是220V，不是380V，故A错误；B．家庭电路中，输电线进户后首先接到电能表上，后面依次是总开关、保护设备、用电器和导线等，故B错误；C．高大建筑物顶端带有针状的金属物用很粗的金属线跟大地相连，发生雷电时，可以把闪电的强大电流传导到大地中去，可以避免建筑物遭受雷击，故C正确；D．有人触电时，不会引起电路中的电流过大，保险丝不会熔断，故D错误。故选C。10．（2021·湖南湘西·中考真题）如图由两节干电池组成的电源电压是（　　）
 A． B． C． D．【答案】C【详解】一节干电池的电压是1.5V，根据串联电路电压的规律，两节干电池串联起来的电压为3V。故选C。11．（2021·黑龙江哈尔滨·中考真题）下列对物质的认识，说法不正确的是（　　）A．原子是由原子核和核外电子组成的B．磁体周围的磁场是真实存在的C．核燃料是不可再生能源D．白炽灯的灯丝都是用超导体制成的【答案】D【详解】A．原子是由带正电的原子核和带负电的核外电子组成的，故A正确，A不符合题意；B．磁体周围的磁场是真实存在的，它对放入其中的磁体有力的作用，故B正确，B不符合题意；C．核燃料使用后短期内无法从自然界得到补充，所以是不可再生能源，故C正确，C不符合题意；D．白炽灯是利用电流热效应工作的，白炽灯的灯丝必须有一定的电阻，不可能用超导体制成，故D错误，D符合题意。故选D。12．（2021·辽宁辽宁·中考真题）下列四个实验能反映电风扇工作原理的是（　　）A． B．C． D．【答案】C【详解】电风扇的主要部件是电动机，电动机是利用通电导体在磁场中受力的原理工作的。A．导体棒切割磁感应线，电流表指针发生偏转，说明此时电路中有电流，这是电磁感应现象，是发电机的工作原理，故A不符合题意；B．该图中，闭合开关后，移动滑片，灯泡的亮度会改变，与电风扇工作原理无关，故B不符合题意；C．电路中有电流，通电导体棒受到磁场力的作用而运动，与电动机的工作原理相同，故C符合题意；D．该图是奥斯特实验装置，能说明电流周围存在磁场，故D不符合题意。故选C。13．（2021·甘肃兰州·中考真题）新材料广泛应用于社会的各个领域，关于新材料的应用，下列说法中错误的是（　　）A．超导材料用于制作电饭锅的发热体，可提高发热效率B．硅光电池能够把太阳能直接转化为电能，且完全不会造成污染C．使用记忆合金弹簧制作的淋浴恒温阀门，实现了智能调节水温D．纳米陶瓷具有一定的韧性，可以制造发动机缸体【答案】A【详解】A．超导体电阻为零，通电后不会产生热量，不可制作电饭锅发热体，故A错误，符合题意；B．硅光电池是一种直接把光能转换成电能的半导体器件，不会污染环境，故B正确，不符合题意；C．热水器中有一种性能优良的弹簧，当水温达到80℃时，它可以立即伸长许多，将阀门关闭，及时防止热水烫伤人，制作这种弹簧的材料是形状记忆合金，故C正确，不符合题意；D．现在用纳米陶瓷粉制成的陶瓷，却具有一定的韧性，用它制造发动机的缸体，可以提高发动机的性能，故D正确，不符合题意。故选A。14．（2021·辽宁辽宁·中考真题）如图所示的风能日行灯，可安装在多种车辆上，且免接线，无需电池。车辆行驶时，风车转动使LED发光。下列说法正确的是（　　）A．此装置提供电能利用了电磁感应 B．风车转动将电能转化为机械能C．LED是由超导材料制成的 D．风车转动利用了磁场对电流的作用【答案】A【详解】A．此装置免接线、无需电池，车辆行驶时，风车转动使LED发光，说明风车带动发电机给LED供电，发电机的原理是电磁感应，故A正确；B．风车转动带动发电机发电，将机械能转化为电能，故B错误；C．LED是发光二极管，二极管具有单向导电性，是由半导材料制成的，故C错误；D．风车转动带动发电机发电，是利用了电磁感应原理，故D错误。故选A。15．（2021·贵州贵州·中考真题）关于信息、能源、材料的描述中，下列说法正确的是（　　）A．北斗卫星定位系统是利用超声波传递信息B．人类开采的石油，是上亿年前地球接收的太阳能C．核能是二次能源，也是不可再生能源D．集成电路上的芯片是利用超导材料制成的【答案】B【详解】A．北斗卫星定位系统是利用电磁波传递信息，故A错误；B．人类开采的石油，是化石能源，本质是上亿年前地球接收的太阳能，故B正确；C．核能是一次能源，也是不可再生能源，故C错误；D．集成电路上的芯片是利用半导材料制成的，故D错误。故选B。
