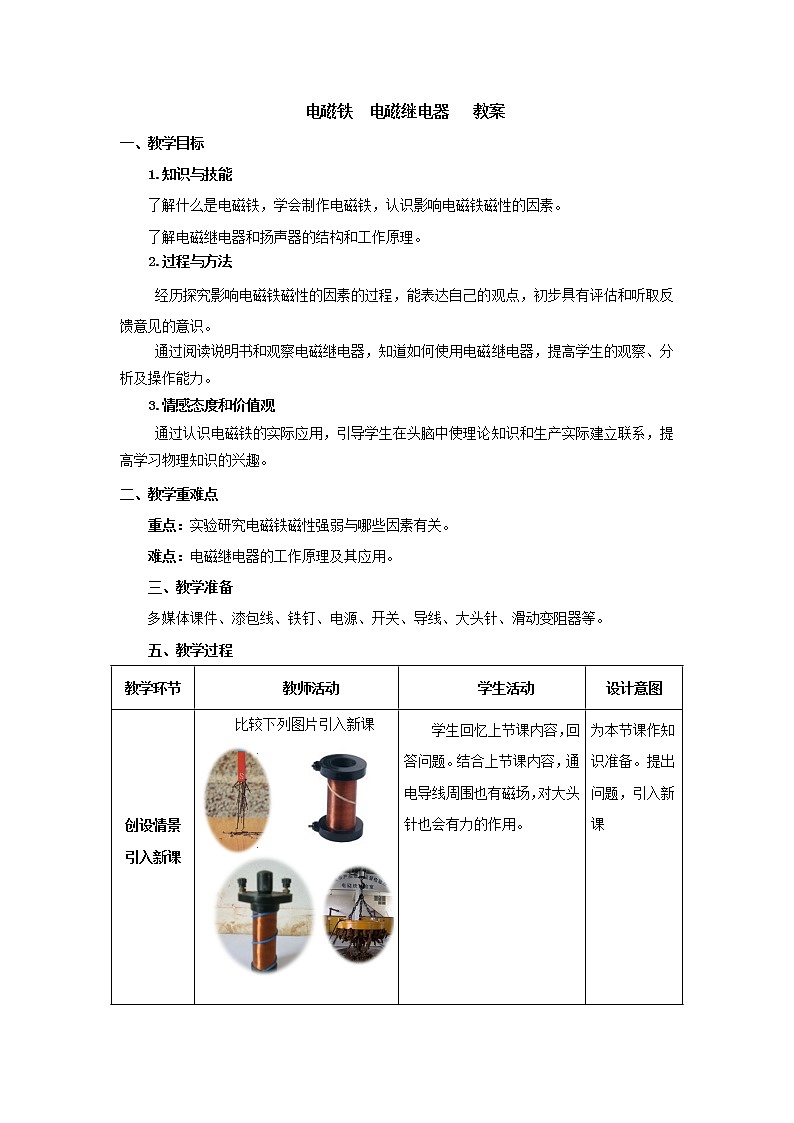

教学环节

教师活动

学生活动

设计意图

创设情景

引入新课

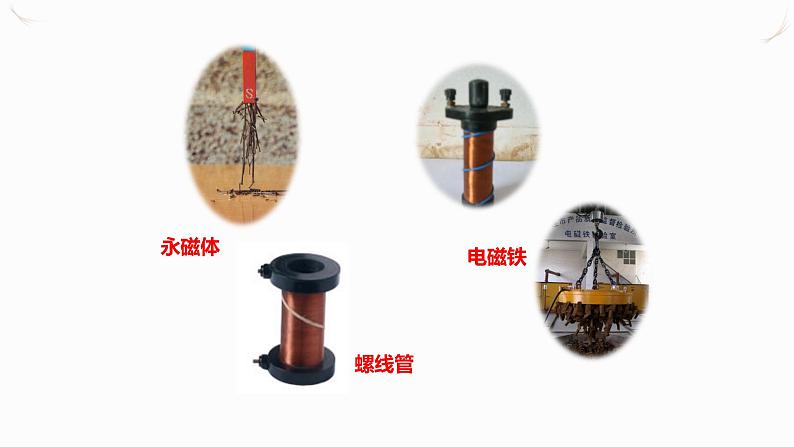

 比较下列图片引入新课

学生回忆上节课内容，回答问题。结合上节课内容，通电导线周围也有磁场，对大头针也会有力的作用。

为本节课作知识准备。提出问题，引入新课

新课内容

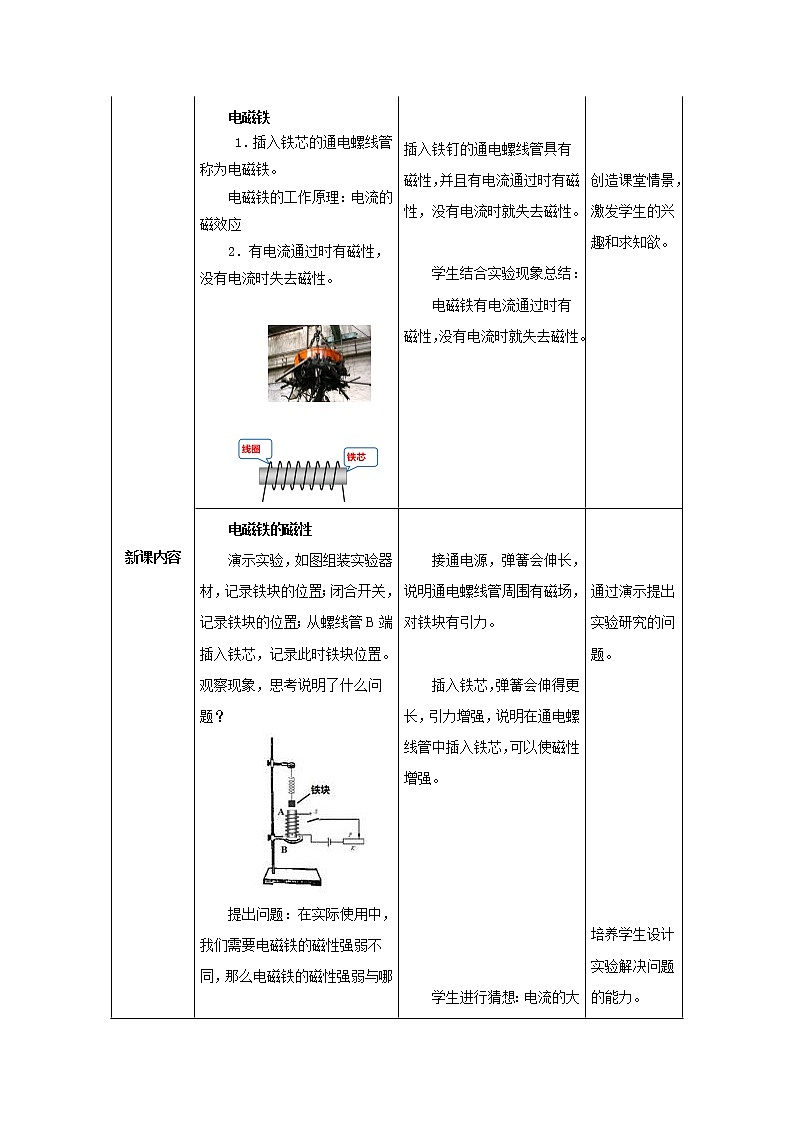

电磁铁

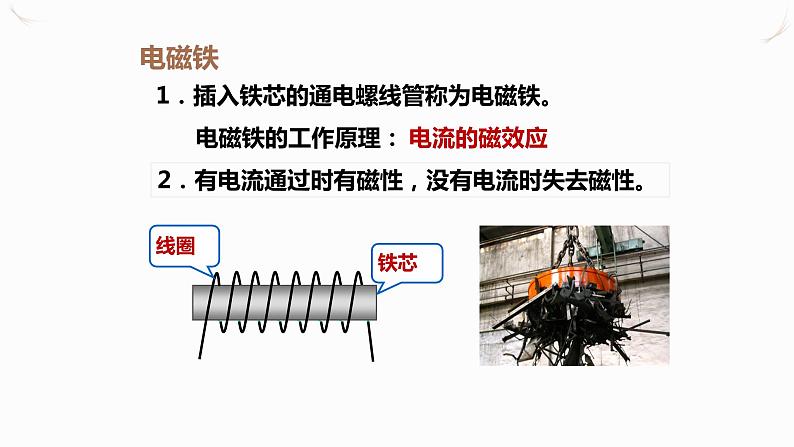

 1．插入铁芯的通电螺线管称为电磁铁。

电磁铁的工作原理：电流的磁效应

2．有电流通过时有磁性，没有电流时失去磁性。

插入铁钉的通电螺线管具有磁性，并且有电流通过时有磁性，没有电流时就失去磁性。

学生结合实验现象总结：

电磁铁有电流通过时有磁性，没有电流时就失去磁性。

创造课堂情景，激发学生的兴趣和求知欲。

电磁铁的磁性

演示实验，如图组装实验器材，记录铁块的位置；闭合开关，记录铁块的位置；从螺线管B端插入铁芯，记录此时铁块位置。观察现象，思考说明了什么问题？

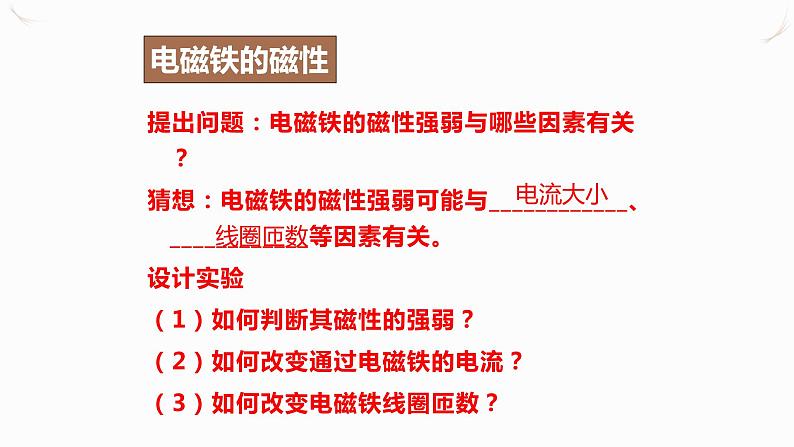

提出问题：在实际使用中，我们需要电磁铁的磁性强弱不同，那么电磁铁的磁性强弱与哪些因素有关呢？

学生猜想，并讨论猜想的合理性。

设计实验：

（1）要研究电磁铁磁性强弱，首先要确定如何判断其磁性的强弱？

（学生会结合上面实验中现象，利用弹簧伸长的长度来比较磁性的变化）

讨论各种方法的可行性。

（2）实验时要注意控制变量。例如要研究电磁铁磁性强弱与电流大小的关系，如何进行实验？

如何利用实验研究电磁铁磁性强弱与线圈匝数的关系？（设计电路图）

进行实验：学生分组进行实验，教师巡视指导。

得出结论：根据实验数据总结出影响电磁铁磁性强弱的的因素。

接通电源，弹簧会伸长，说明通电螺线管周围有磁场，对铁块有引力。

插入铁芯，弹簧会伸得更长，引力增强，说明在通电螺线管中插入铁芯，可以使磁性增强。

学生进行猜想：电流的大小、线圈匝数、铁芯的大小等。

 学生讨论回答：磁性的强弱不同，对磁性物质的吸引力的大小不同，可以把比较磁性强弱转化成比较吸引大头针的数量。（也可以利用其他方法）

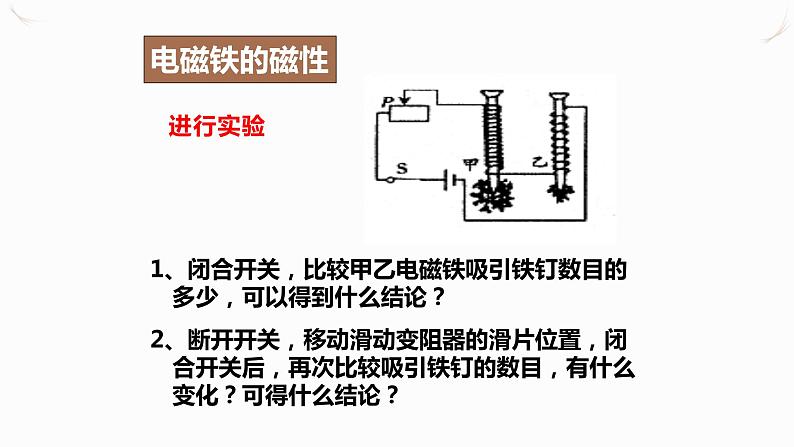

利用漆包线绕成一个电磁铁，利用滑动变阻器改变流过它的电流，比较其磁性的强弱。

 学生讨论具体实验方案，如果用两个电磁铁可以把它们串联，控制电流相等。不能使用两个不同匝数的电磁铁分别接入同一电路，因为它们的电流不同。

  学生进行实验，分析自己的实验数据，总结结论：

在匝数相同时，通入的电流越大，电磁铁的磁性越强；电流一定时，外形相同的螺线管，匝数越大，电磁铁的磁性越强。

通过演示提出实验研究的问题。

培养学生设计实验解决问题的能力。

利用转化法来比较磁性强弱。

培养观察思考、自学能力。

物理方法的应用：控制变量法。

培养学生动手实验、分析实验得出结论的能力。

电磁铁的应用

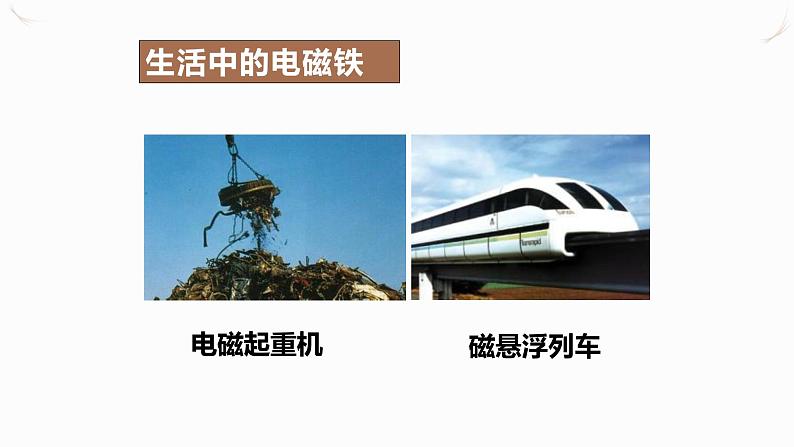

视频展示电磁起重机的工作过程，以及其余使用电磁铁的地方。

讨论：电磁铁和永磁体在使用上有什么优缺点？（磁性的有无、磁性的强弱、磁极、工作的稳定性等方面）

你能说出一些使用电磁铁和永磁体的应用实例吗？

学生结合电磁铁的特点，讨论电磁铁和磁铁的优缺点。

学生讨论，结合生活经验来回答。

创设情境，结合实验，培养学生观察生活 的能力。

电磁继电器

播放视频：巨型机器工作。

在生活中我们经常看到一些大型机器在工作，如大型吊车，它们的工作电流非常大，直接来控制或操作是很危险的，那怎么才能控制这些强大的电流？

电磁继电器就是利用电磁铁来控制工作电路的一种开关。展示电磁继电器实物，同时利用投影介绍电磁继电器的构造。

展示一个利用电磁继电器的控制电路。

总结电磁继电器的工作原理。

举一个利用电磁继电器进行控制的电路，请同学来说出工作原理。

你能总结一下，使用电磁继电器的优点吗？

学生思考：在安全用电中提到不要靠近高压带电体，所以距离高压电要远一些。如何远距离控制呢？

学生结合课本和投影，了解电磁继电器各部分的名称。

学生阅读课本，结合电磁继电器的构造，说说此电路中电磁继电器的作用。

学生结合图，说明电磁继电器的工作原理。通过实例进一步熟悉电磁继电器的工作原理。

 学生讨论回答：

可以利用低电压、弱电流电流的通断，来间接地控制高电压、强电流的通断；

可以实行远距离控制；

低压控制电路可以使用温控、光控等传感器，实行自动控制。

结合视频，培养学生物理与生活的联系培养学生利用物理知识解决实际问题的能力。

培养学生用所学的知识解决实际问题的能力，通过对现象的描述，培养学生的语言表达能力。

总结

课堂小结：

1．什么是电磁铁？

2．电磁铁的磁性强弱与哪些因素有关？

3．电磁铁和普通磁铁相比有哪些优缺点？

4．电磁继电器的工作原理是什么

学生梳理本节课知识内容。

1．带铁芯的螺线管

2．电磁铁磁性强弱与通过电流的大小、线圈的匝数有关。

3．电磁铁和普通磁铁相比可以从磁性的强弱、磁极的改变等方面说明。

4．电磁继电器可用于低电压、弱电流控制高电压、强电流，实行远距离控制等。

培养学生总结归纳的能力

利用物理方法解决实际问题，加强理论联系实际。
