专题10 光现象
近年中考实验探究真题——专题精准练习50题：

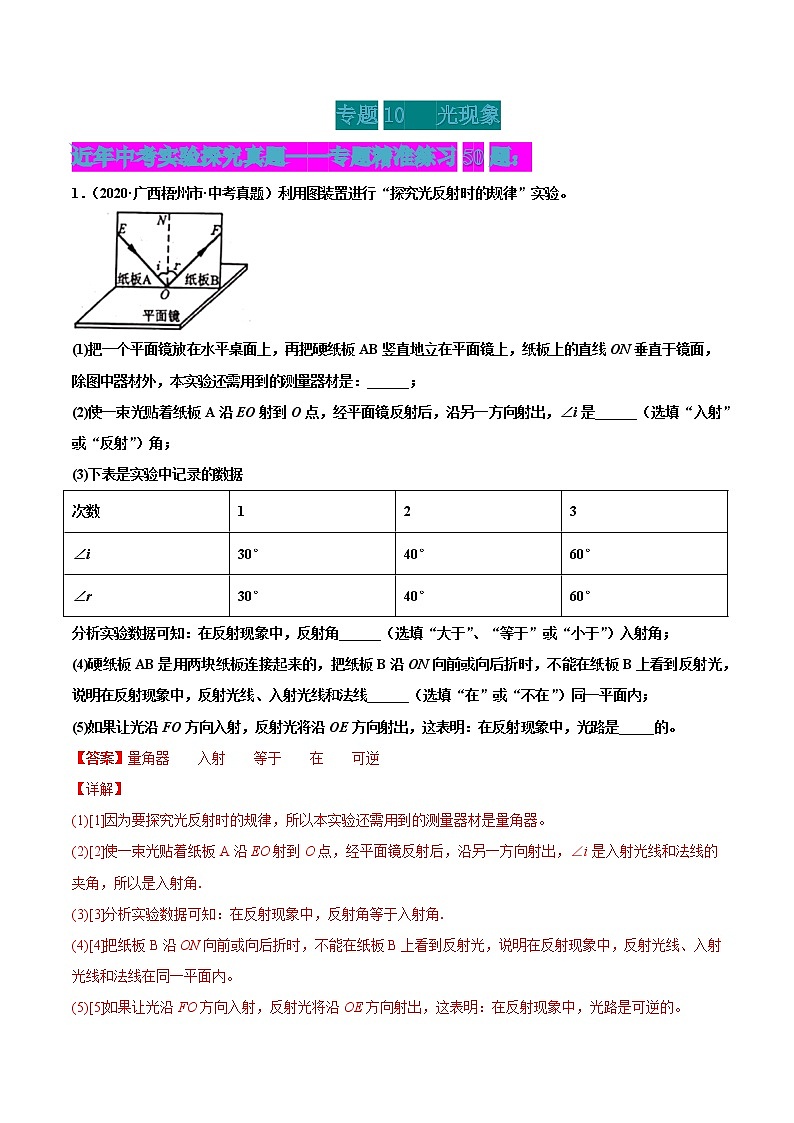

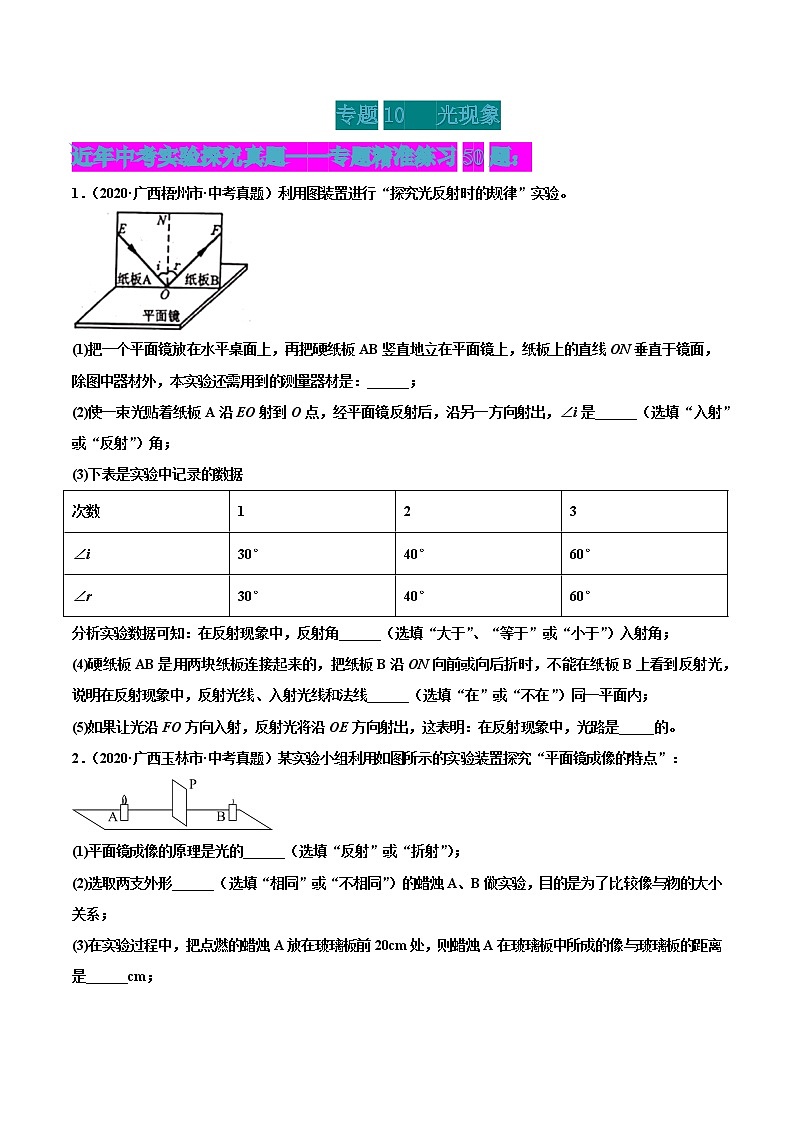

1．（2020·广西梧州市·中考真题）利用图装置进行“探究光反射时的规律”实验。

(1)把一个平面镜放在水平桌面上，再把硬纸板AB竖直地立在平面镜上，纸板上的直线ON垂直于镜面，除图中器材外，本实验还需用到的测量器材是：______；
(2)使一束光贴着纸板A沿EO射到O点，经平面镜反射后，沿另一方向射出，∠i是______（选填“入射”或“反射”）角；
(3)下表是实验中记录的数据
次数
1
2
3
∠i
30°
40°
60°
∠r
30°
40°
60°
分析实验数据可知：在反射现象中，反射角______（选填“大于”、“等于”或“小于”）入射角；
(4)硬纸板AB是用两块纸板连接起来的，把纸板B沿ON向前或向后折时，不能在纸板B上看到反射光，说明在反射现象中，反射光线、入射光线和法线______（选填“在”或“不在”）同一平面内；
(5)如果让光沿FO方向入射，反射光将沿OE方向射出，这表明：在反射现象中，光路是_____的。
【答案】量角器 入射 等于 在 可逆
【详解】
(1)[1]因为要探究光反射时的规律，所以本实验还需用到的测量器材是量角器。
(2)[2]使一束光贴着纸板A沿EO射到O点，经平面镜反射后，沿另一方向射出，∠i是入射光线和法线的夹角，所以是入射角.
(3)[3]分析实验数据可知：在反射现象中，反射角等于入射角.
(4)[4]把纸板B沿ON向前或向后折时，不能在纸板B上看到反射光，说明在反射现象中，反射光线、入射光线和法线在同一平面内。
(5)[5]如果让光沿FO方向入射，反射光将沿OE方向射出，这表明：在反射现象中，光路是可逆的。

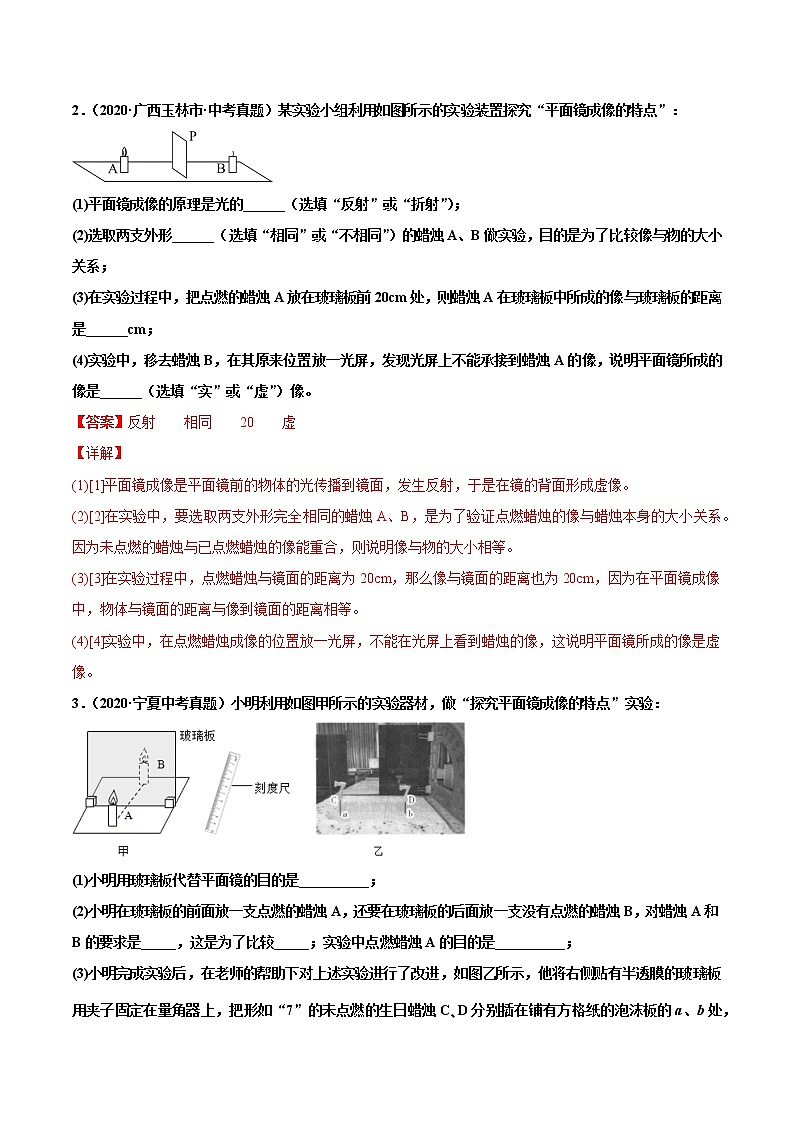

2．（2020·广西玉林市·中考真题）某实验小组利用如图所示的实验装置探究“平面镜成像的特点”：

(1)平面镜成像的原理是光的______（选填“反射”或“折射”）；
(2)选取两支外形______（选填“相同”或“不相同”）的蜡烛A、B做实验，目的是为了比较像与物的大小关系；
(3)在实验过程中，把点燃的蜡烛A放在玻璃板前20cm处，则蜡烛A在玻璃板中所成的像与玻璃板的距离是______cm；
(4)实验中，移去蜡烛B，在其原来位置放一光屏，发现光屏上不能承接到蜡烛A的像，说明平面镜所成的像是______（选填“实”或“虚”）像。
【答案】反射 相同 20 虚
【详解】
(1)[1]平面镜成像是平面镜前的物体的光传播到镜面，发生反射，于是在镜的背面形成虚像。
(2)[2]在实验中，要选取两支外形完全相同的蜡烛A、B，是为了验证点燃蜡烛的像与蜡烛本身的大小关系。因为未点燃的蜡烛与已点燃蜡烛的像能重合，则说明像与物的大小相等。
(3)[3]在实验过程中，点燃蜡烛与镜面的距离为20cm，那么像与镜面的距离也为20cm，因为在平面镜成像中，物体与镜面的距离与像到镜面的距离相等。
(4)[4]实验中，在点燃蜡烛成像的位置放一光屏，不能在光屏上看到蜡烛的像，这说明平面镜所成的像是虚像。

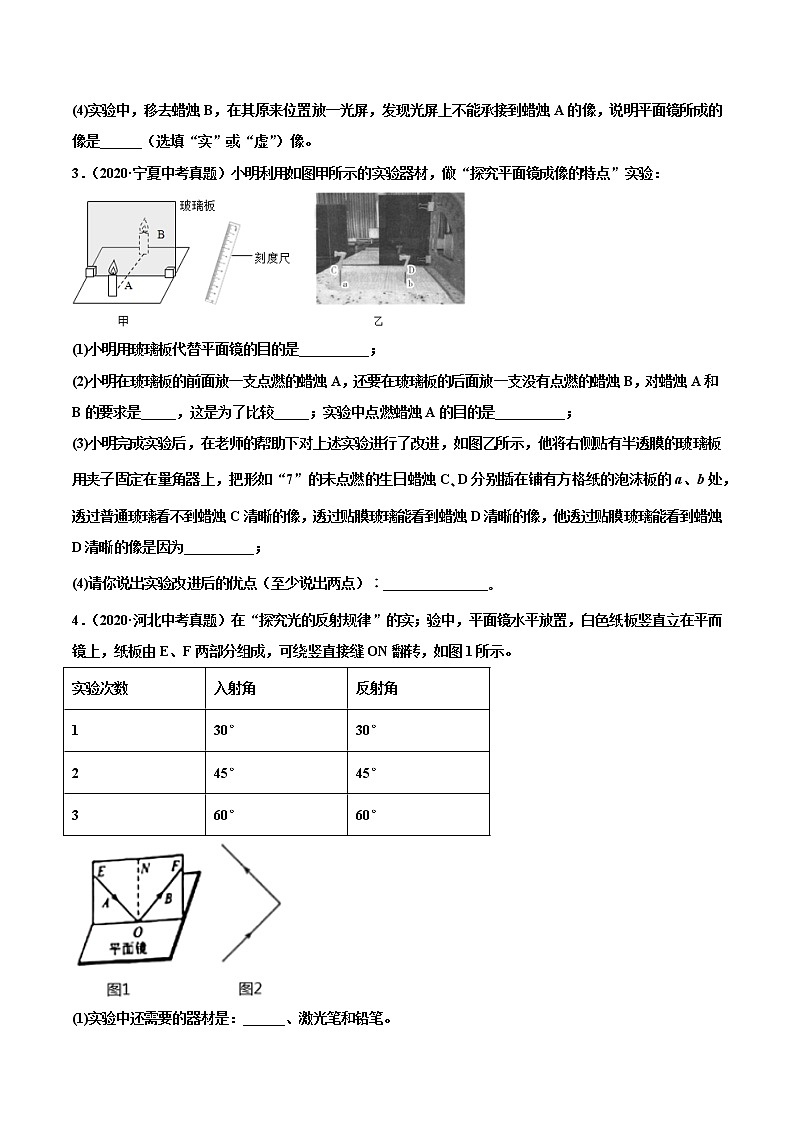

3．（2020·宁夏中考真题）小明利用如图甲所示的实验器材，做“探究平面镜成像的特点”实验：

(1)小明用玻璃板代替平面镜的目的是__________；
(2)小明在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是_____，这是为了比较_____；实验中点燃蜡烛A的目的是__________；
(3)小明完成实验后，在老师的帮助下对上述实验进行了改进，如图乙所示，他将右侧贴有半透膜的玻璃板用夹子固定在量角器上，把形如“7”的未点燃的生日蜡烛C､D分别插在铺有方格纸的泡沫板的a、b处，透过普通玻璃看不到蜡烛C清晰的像，透过贴膜玻璃能看到蜡烛D清晰的像，他透过贴膜玻璃能看到蜡烛D清晰的像是因为__________；
(4)请你说出实验改进后的优点（至少说出两点）∶_______________｡
【答案】便于确定像的位置 完全相同 像与物的大小 使蜡烛A的像更清晰 贴膜玻璃前光线暗一些 便于探究像和物与平面镜的位置关系；便于比较物与像的大小
【详解】
(1)[1]在“探究平面镜成像的特点”实验中，为了便于确定像的位置以及方便观察像，用透明的玻璃板替代平面镜完成实验。
(2)[2][3]在“探究平面镜成像的特点”实验中，为了便于比较像与物的大小关系，需要选用的两支蜡烛完全相同。
[4]实验中点燃蜡烛A后比较亮，黑暗的环境和蜡烛的对比度大，使蜡烛A成的像更清晰。
(3)[5]普通玻璃比贴膜玻璃对光的反射要好一些，反射的光线多一些，导致贴膜玻璃比普通玻璃前光线要暗一些，所以透过贴膜玻璃能看到蜡烛D清晰的像。
(4)[6]铺上方格纸便于探究像和物与平面镜的位置关系；用形如“7”的未点燃的生日蜡烛做物体便于比较物与像的大小。

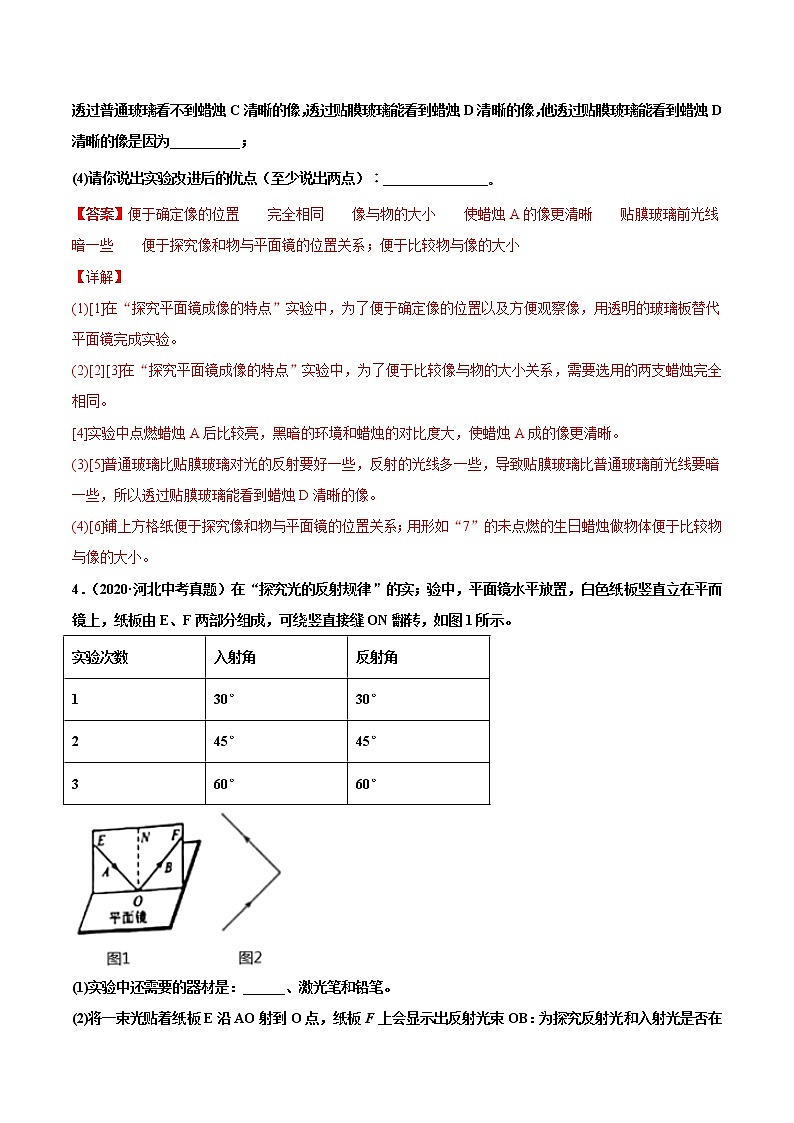

4．（2020·河北中考真题）在“探究光的反射规律”的实；验中，平面镜水平放置，白色纸板竖直立在平而镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻转，如图1所示。
实验次数
入射角
反射角
1
30°
30°
2
45°
45°
3
60°
60°

(1)实验中还需要的器材是：______、激光笔和铅笔。
(2)将一束光贴着纸板E沿AO射到O点，纸板F上会显示出反射光束OB：为探究反射光和入射光是否在同一平面内，下一步的操作是：______。
(3)使光束以不同角度入射进行实验，测量数据如上表所示。由此可得：在反射现象中，______。
(4)如图2所示，已知入射光线与反射光线的夹角为90°，请在图中画出平面镜的位置并标出反射角的度数（______）。
【答案】量角器 将纸板F沿ON向后折（向前折），看其上是否有反射光线 反射角等于入射角
【详解】
(1)[1]因为实验时为了验证光的反射定律，需要测量反射角和入射角的度数，所以必须有量角器。
(2)[2]将纸板F沿ON向后折（向前折），看其上是否有反射光线，转动后，若不能看到反射光线，说明反射光线与入射光线是在同一平面内。
(3)[3]使光束以不同角度入射进行实验，由表格中的数据可知，反射角始终等于入射角。
(4)[4]已知入射光线与反射光线的夹角为90°，由光反射定律知，反射角等于入射角，则反射角等于

所以先作出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即为平面镜的位置，入射角为入射光线与法线的夹角，反射角为反射光线与法线的夹角。如图所示

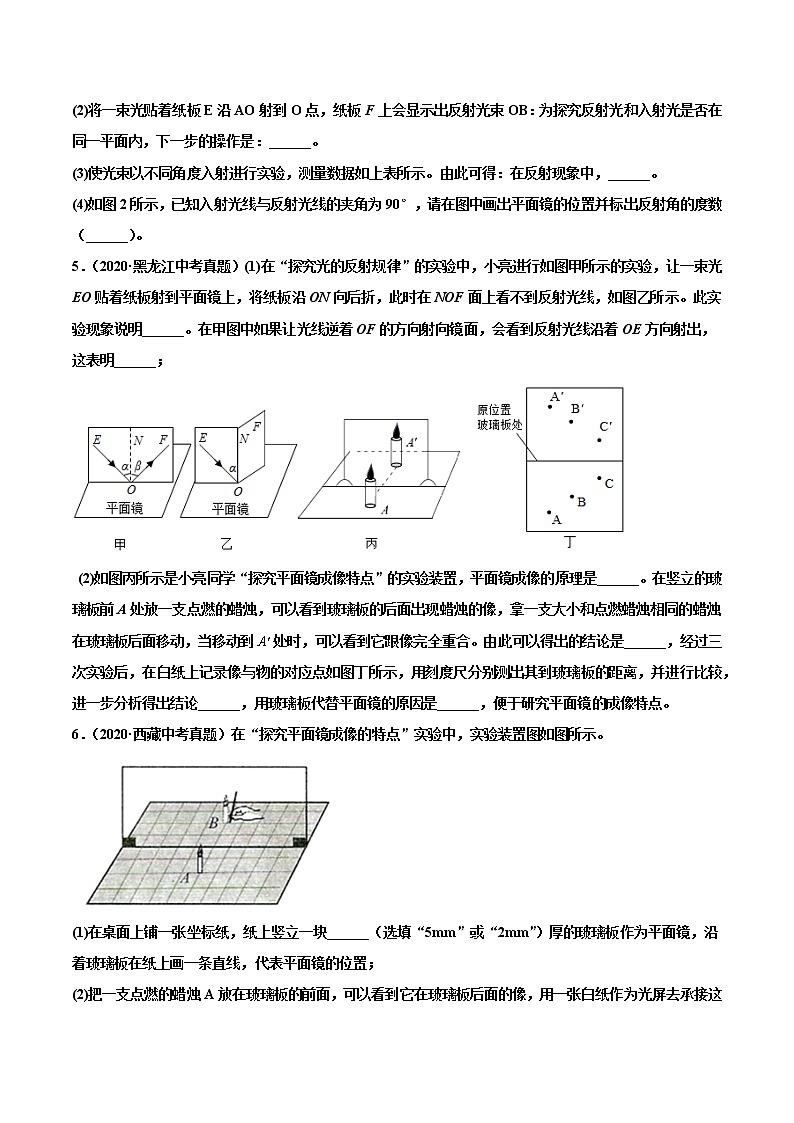

5．（2020·黑龙江中考真题）(1)在“探究光的反射规律”的实验中，小亮进行如图甲所示的实验，让一束光EO贴着纸板射到平面镜上，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示。此实验现象说明______。在甲图中如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明______；

(2)如图丙所示是小亮同学“探究平面镜成像特点”的实验装置，平面镜成像的原理是______。在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板的后面出现蜡烛的像，拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到处时，可以看到它跟像完全重合。由此可以得出的结论是______，经过三次实验后，在白纸上记录像与物的对应点如图丁所示，用刻度尺分别测出其到玻璃板的距离，并进行比较，进一步分析得出结论______，用玻璃板代替平面镜的原因是______，便于研究平面镜的成像特点。
【答案】光反射时，反射光线、入射光线和法线在同一平面内 光路可逆 光的反射 像与物的大小相等 物和像的连线与镜面垂直，物体和像到镜面的距离相等 在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体。
【详解】
(1)[1]将纸板沿ON向后折，此时在NOF面上看不到反射光线，说明反射光线、入射光线和法线在同一平面内。
[2]光从EO方向射入，然后从OF的方向射出，那么如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明光的反射现象中光路是可逆的。
(2)[3]平面镜成像利用的是光的反射。
[4]由于另一支点燃的蜡烛和A处蜡烛的像重合，而这支蜡烛是和A处蜡烛是相同的，那么A处蜡烛的像和A处蜡烛大小相等，即像和物的大小相等。
[5]用刻度尺量出A和、B和、C和到镜面的距离，发现A和、B和、C和到镜面的距离相同，可得出结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等
[6]在探究平面镜成像特点的实验中，为了便于确定像的位置和比较物与像的大小关系，以及在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体。选用透明的玻璃板代替平面镜完成实验。
6．（2020·西藏中考真题）在“探究平面镜成像的特点”实验中，实验装置图如图所示。

(1)在桌面上铺一张坐标纸，纸上竖立一块______（选填“5mm”或“2mm”）厚的玻璃板作为平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置；
(2)把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像，用一张白纸作为光屏去承接这个像，发现白纸上找不到蜡烛的像，说明平面镜所成的像是______像；再拿一支外形相同但不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟A的像完全重合，这个位置就是A的像的位置，在纸上记下这两个位置，实验中选择两支完全相同的蜡烛的目的是______；
(3)比较蜡烛和它的像到玻璃板的格子数，并记录下来，移动蜡烛A，重复实验，可以得到结论：像和物体到平面镜的距离______；像和物体的连线与镜面______。
【答案】2mm 虚 便于比较像和物的大小关系 相等 垂直
【详解】
(1)[1]玻璃板的两个表面都会发生光的反射而成像，如果玻璃板很薄，所成的两个像基本重合，对实验影响很小，所以应该选薄玻璃板。
(2)[2]白纸不能承接像，说明平面镜所成的像是虚像。
[3]选择两支完全相同的蜡烛是为了便于比较像与物的大小关系。
(3)[4]平面镜所成的像与物体的大小相等。
[5]平面镜所成的像与物体的连线与镜面垂直。
7．（2020·广西河池市·中考真题）探究“光的反射规律”时，某实验小组设计了如图所示的实验。
次数
入射角
反射角
1
60°
60°
2
45°
45°
3
30°
30°

(1)实验中为了使光线能在纸板上显示出来，他们应该采取的操作是______（选填“A”或“B”）；
A．让光束垂直纸板射到O点
B．让光束贴着纸板射到O点
(2)根据上表实验数据得出结论：在光的反射现象中，反射角______入射角；
(3)若将一束光沿FO方向射到O点，光将沿图中的OE方向射出，说明在光的反射现象中光路是______的。

【答案】B 等于 可逆
【详解】
(1)[1]让光束贴着纸板射到O点，经过平面镜的反射。这样入射光线和反射光线都能纸板上显示。故选B。
(2)[2]由表中数据可知，在光的反射现象中，入射角等于反射角。
(3)[3]若把入射光线的方向与反射光线相反，依然发现入射角等于反射角，可知在光的反射现象中光路是可逆的。
8．（2020·广西柳州市·中考真题）探究光的反射规律的实验装置如图，平面镜M的上方竖直放置一块附有量角器的白色光屏，它由可以绕ON折转的E、F两块板组成。
(1)让一束光沿着E板射到镜面的O点，由于光在E板发生______（选填“镜面”或“漫”）反射，从光屏前不同方向都可以看到E板上光线AO的径迹；
(2)转动F板，当它与E板共面时，F板上可找到反射光找OB，它与入射光线AO分别位于______两侧，这时将F板向前或后折，在F板上______（选填“能”或“不能”）看到反射光线OB，说明反射光线、入射光线与法线在同一平面内；
(3)下表记录了光做以不同角度入射时对应的反射角：
入射角
30°
45°
60°
反射角
30°
45°
60°
分析表中数据可得：反射角______入射角（填写这两个角的大小关系），若一束光以70°的入射角射到镜面上，则对应的反射角为______度。

【答案】漫 法线 不能 等于 70°
【详解】
(1)[1]纸板E表面凹凸不平，发生的是漫反射，可以显示光的传播路径。
(2)[2][3]转动F板与E板共面时，F板上可找到反射光找OB，它与入射光线AO分别位于法线两侧；这时将F板向前或后折，由于F板和E板不在同一平面内，故不能看到反射光线OB。
(3)[4][5]分析表中数据可知反射角等于入射角，所以一束光以70°的入射角射到镜面上，则对应的反射角为70°。
9．（2020·内蒙古鄂尔多斯市·中考真题）如图甲是小明探究光的反射规律的实验装置图。

(1)该实验中，纸板A、B的作用是______（写出一条即可）；
(2)让入射光线沿FO方向射入，则发现反射光线沿______方向射出；
(3)实验结束后，小明想继续探究平面镜成像的特点，装置如图乙，却发现点燃蜡烛A，在平面镜后移动未点燃的蜡烛B，根本无法透过平面镜看到蜡烛B。小明可用______代替平面镜，让实验顺利完成；
(4)实验结束时，小华将一枚硬币放在竖直的平面镜前，硬币的像在a处，如图丙。现将平面镜移至图丁位置，硬币的成像情况是______（填字母代号）。
A．硬币成像在a处 B．硬币成像在b处
C．硬币成像在c处 D．硬币无法通过平面镜成像
【答案】显示光路（或显示光的传播路径/径迹 或验证反射光线、入射光线、法线是否在同一平面内） OE 玻璃板（或薄玻璃板） A
【详解】
(1)[1]实验中纸板A、B上可以显示出光路。
(2)[2]让入射光线沿FO方向射入，则反射光线沿OE方向射出，因为光路是可逆的。
(3)[3]实验中直接用平面镜探究，无法观察到点燃蜡烛所成的像是否与未点燃的重合，因为平面镜是不透明的，无法通过平面镜来观察其成像情况，所以实验中可用薄琉璃板来代替平面镜。
(4)[4]先将硬币放在平面镜前，所成的像在a处，然后移动平面镜至丁位置处，则硬币的像仍然在a处，因为硬币的位置没有变化，则其像的位置也不变，故A选项正确。
10．（2020·黑龙江鸡西市·中考真题）(1)图甲是“探究平面镜成像特点”的实验装置图，平面镜成像的原理是______。小亮在竖直放置的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板的后面出现蜡烛的像，拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到A′处时，可以看到它跟像完全重合，由此可以得出的结论是______；
(2)经过三次实验后，在白纸上记录像与物的对应点如图乙，用刻度尺分别测出其到玻璃板的距离，并进行比较，进一步分析得出结论______用玻璃板代替平面镜的原因是______；
(3)小亮在某次实验中把点燃的蜡烛a放在玻璃板前，移动玻璃板后面的未点燃的蜡烛a′发现无论怎样在水平面上移动，都不能使蜡烛a与蜡烛a′的像重合。接下来应该______。

【答案】光的反射 像和物体大小相等 像和物体到镜面的距离相等 便于确定像的位置 调节玻璃板与水平桌面垂直
【详解】
(1)[1][2]平面镜成像是光的反射形成的。拿一支大小和点燃蜡烛相同的蜡烛移动到A′处时，它跟像完全重合，说明平面镜所成的像的大小与原物体大小相等。
(2)[3]用刻度尺分别测出其到玻璃板的距离，并进行比较可知，这两个距离是相同的，这表明：像到镜面的距离等于物体到镜面的距离。
[4]在实验中用玻璃板代替平面镜，主要是利用玻璃的透光性，可以观察到玻璃板的另一侧，便于确定像的位置。
(3)[5]在寻找蜡烛的像的位置时，无论怎样沿着桌面移动蜡烛，都不能使它与蜡烛的像重合，可能的原因是玻璃板未与桌面垂直放置，需要调节玻璃板与水平桌面垂直。
11．（2020·山西中考真题）如图甲所示，创新小组的同学们在“探究平面镜成像的特点”时，将点燃的蜡烛A放在玻璃板前面，能看到玻璃板后面有它的像。
(1)再拿一只与A完全相同的蜡烛B，目的是______。实验中，蜡烛B在玻璃板后的纸面上无论怎样移动，都无法让它与蜡烛A的像完全重合，其原因可能是______；
(2)解决上述问题后，图乙是同学们经过三次实验，在白纸上记录的像与物对应点的位置。通过处理和分析这张“白纸”上的信息，可得出的结论是______（写出一条即可）；
(3)移开蜡烛B，把光屏放在像的位置处，光屏上______（选填“能”或“不能” 承接到蜡烛的像。

【答案】比较像与物的大小；玻璃板没有竖直放置 像和物体各对应点的连线与平面镜垂直 像和物体各对应点到平面镜间距离相等 不能
【详解】
(1)[1]平面镜所成的像与物体大小相等，故能判断选取两个完全相同的蜡烛是为了比较像与物的大小关系；
[2]如果玻璃板与桌面不垂直，A蜡烛所成的像可能偏高或偏低，这样B蜡烛与A蜡烛的像就无法重合了。
(2)[3]本实验是研究平面镜成像的特点，他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直；分别测量两点到镜面的距离，可得出的结论是像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等。
(3)[4]由于虚像不能成在光屏上，而实像能够成在光屏上，所以，移开蜡烛B，把光屏放在像的位置处，光屏上不能承接到蜡烛的像。
12．（2020·青海中考真题）学生用如图所示的器材“探究平面镜成像的特点”。在此实验中：

(1)我们选用______（填“平面镜”、“5mm厚的透明玻璃板”或“2mm厚的透明玻璃板”）的目的是便于确定像的位置；
(2)取两支完全相同的蜡烛A和B，将蜡烛A点燃后放在玻璃板前10cm处，未点燃的蜡烛B放在玻璃板后且与玻璃板相距______cm才能与蜡烛A的像完全重合；
(3)实验时应在______（填“A”或“B”）侧观察蜡烛A经玻璃板所成的像；
(4)当蜡烛A远离玻璃板时，蜡烛A的像的大小______（填“变大”、“变小”或“不变”）。
【答案】2mm厚的透明玻璃板 10cm A 不变
【详解】
(1)[1]为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板，因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用薄的。
(2)[2]平面镜成像时，像距等于物距。蜡烛B放在玻璃板后且与玻璃板相距10cm才能与蜡烛A的像完全重合；
(3)[3]寻找蜡烛A的像的位置时，眼睛应在蜡烛A一侧观察，在蜡烛B的一侧不能看到蜡烛A的像。
(4)[4]根据平面镜成像特点：像与物到镜面的距离相等，像与物大小相同；实验中，将蜡烛A向远离玻璃板的一侧移动一些，则蜡烛A的像的大小将不变。
13．（2020·湖南长沙市·中考真题）如图甲是小英同学探究平面镜成像特点的实验装置图：
(1)为了观察到蜡烛清晰的，该实验应在亮度较______的环境中进行；
(2)小英在坐标纸上的实验记录如图乙所示，经过分析可知：蜡烛的像到平面镜的距离______蜡烛到平面镜的距离。

【答案】黑暗 等于
【详解】
(1)[1]点燃蜡烛，烛焰在明亮的环境中，烛焰和明亮环境对比度较小，成像不太清晰；烛焰在黑暗环境中，烛焰和黑暗环境的对比度大，成像更清晰。
(2)[2]通过观察实验现象可知，像和物到玻璃板的距离相等，小英在坐标纸上的实验记录如图乙所示，经过分析可知：蜡烛的像到平面镜的距离等于蜡烛到平面镜的距离。
14．（2020·湖南湘潭市·中考真题）用如图1所示的装置探究光的反射规律，实验数据如下表：

次数
1
2
3
4











（1）图表中表示__（选填“入射”或“反射” 角。
（2）分析实验数据可知：反射角__（选填“大于”、“等于”或“小于” 入射角。
（3）纸板ENF是用两块纸板连接起来的。如图2，把纸板NOF向后折，光沿入射在纸板NOF上__（选填“能”或“不能” 看到反射光线。这说明在光的反射现象中，反射光线、入射光线和法线在同一平面内。
（4）在图1中，当光沿的方向射向点时，光会沿着的方向射出，说明在反射现象中光路是__的。
【答案】反射 等于 不能 可逆
【详解】
(1)[1]垂直镜面的是法线，射向镜面的光线为入射光线，入射光线与法线的夹角是入射角，由图1知道，为反射光线，是反射角。
(2)[2]分析表中的数据，得出结论是：反射角等于入射角。
(3)[3]把纸板NOF向前折或向后折，光沿入射在纸板上，在纸板上不能看到反射光线，由此得出结论：反射光线、入射光线和法线在同一平面内。
(4)[4]让光沿着的方向射向点，反射光会沿着方向射出，这表明，在反射现象中，光路是可逆的。
15．（2020·湖南益阳市·中考真题）在探究“平面镜成像的特点”时：

(1)在玻璃板前放置一支蜡烛，为了观察像的位置，实验者要在玻璃板的______ “前面”、“后面”或“任何位置” 进行观察；
(2)当蜡烛远离玻璃板时，所成像的大小______； “变大”、“变小”或“不变” ；
(3)当玻璃板放置的位置如图所示时，蜡烛的像可能是图中的______。 “A”、“B”或“C”
【答案】前面 不变 C
【详解】
(1)[1]眼睛在蜡烛A侧观察，即前面，能看到蜡烛A、蜡烛A的像、代替蜡烛A像的蜡烛B．当移动蜡烛B，直到看上去它跟蜡烛A的像完全重合时，即可确定像的位置。
(2)[2]因为平面镜所成的像始终与物体等大，因此将蜡烛A远离玻璃板时，所成像的大小不变，仍与物体等大。
(3)[3]像与物关于平面镜对称，当玻璃板放置的位置如图所示时，蜡烛的像可能是图中的C。
16．（2020·贵州安顺市·中考真题）在探究“平面镜成像特点”的实验中，器材如下：方格纸、带支架的玻璃板、光屏、两个完全相同的物块。方格纸铺于水平桌面。请回答下列问题：
（1）如图所示，以方格纸的某条线段来确定______底边所在的位置，再将其垂直于方格纸放置。当物块放在玻璃板前，能观察到物块的像，这是光在玻璃表面______形成的；
（2）将光屏放在像的位置，光屏上接收不到像，因此判断平面镜成的是______像（选填：“虚”或“实”）；
（3）不断改变物块的位置，另一个相同的物块都能放在玻璃板后相应位置与像完全重合，说明平面镜所成的像与物大小______；
（4）实验中，使用方格纸可以直接比较像与物到镜面的______关系。

【答案】玻璃板 反射 虚 相等 距离
【详解】
(1)[1][2]以方格纸的某条线段来确定玻璃板底边所在的位置，再将其垂直于方格纸放置。当物块放在玻璃板前，能观察到物块的像，这是光在玻璃表面反射形成的。
(2)[3]因为虚像不能在光屏上承接，所以将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像。
(3)[4]不断改变物块的位置，另一个相同的物块都能放在玻璃板后相应位置与像完全重合，说明平面镜所成的像与物大小相等。
(4)[5]实验中，使用方格纸可以直接比较像与物到镜面的距离关系。
17．（2020·黑龙江齐齐哈尔市·中考真题）小彤同学在“探究平面镜成像特点”实验时：
(1)用玻璃板代替平面镜实验时，会看到两个不重合的像，分别是玻璃板前后两个面反射形成的，为消除此影响可选用______（选填“厚”或“薄”）一些的玻璃板代替平面镜。将玻璃板垂直放置在水平桌面上，这样做是为了便于确定像的______。为了便于比较像与物的大小关系，所用的两只蜡烛A、B，应选择外形______（选填“相同”或“不相同”）的；
(2)将点燃的蜡烛A竖立在玻璃板的前面，将______（选填“点燃”或“不点燃”）的蜡烛B竖立着在玻璃板后面移动，直到看上去蜡烛B跟蜡烛A的像完全重合；
(3)标记蜡烛A、B的位置，测得蜡烛B到镜面的距离______（选填“小于”、“等于”或“大于”）蜡烛A到镜面的距离；
(4)当蜡烛A远离玻璃板时，像会______（选填“靠近”或“远离”）玻璃板，像的大小______（选填“变小”、“不变”或“变大”）；
(5)将光屏竖立在像的位置（与玻璃板平行），光屏上无法呈现蜡烛的像，说明平面镜所成的像是______（选填“虚”或“实”）像。

【答案】薄 位置 相同 不点燃 等于 远离 不变 虚
【详解】
(1)[1]因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板。
[2][3]将玻璃板垂直放置在水平桌面上，这样能透过玻璃板观察到像，便于确定像的位置；为了比较像与物的大小关系，实验中应选择两只完全相同的蜡烛。
(2)[4]如果点燃玻璃板后方的蜡烛B，平面镜则因为光太亮而几乎无法分清镜中的烛焰是像的烛焰还是对面B的烛焰，难以确定像的位置，从而对实验造成影响，所以实验过程中蜡烛不需要点燃。
(3)[5]标记蜡烛A、B的位置，通过测量可知，B到镜面的距离等于蜡烛A到镜面的距离。
(4)[6][7]物与像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板移动；平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体靠近平面镜，像也靠近平面镜，像的大小不变。
(5)[8]将光屏竖立在像的位置（与玻璃板平行），光屏上无法呈现蜡烛的像，由于虚像不能成在光屏上，所以平面镜成的是虚像。
18．（2020·江苏淮安市·中考真题）在“探究平面镜成像特点”的实验中：

(1)用玻璃板代替平面镜是为了______；
(2)如图甲所示，在竖直的玻璃板前点燃蜡烛A，将______（选填“点燃”或“未点燃”）的相同蜡烛B在玻璃板后面移动，发现蜡烛B可以与A在平面镜中所成的像重合，此现象表明像与物的______；
(3)经过多次实验，分别记录蜡烛A、蜡烛B在纸板上的位置如图乙所示，沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3、……位置重合，表明像与物到镜面的______；
(4)将光屏竖直放到蜡烛B的位置，不能在光屏上直接观察到蜡烛A所成的像，说明所成的像是______像。
【答案】便于确定像的位置 未点燃 大小相等 距离相同 虚
【详解】
(1)[1]因为玻璃板既能让光透过也可以反射光，容易确定像的位置，而平面镜是不透明的，无法确定像的位置，所以选用玻璃板。
(2)[2][3]在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合，说明像与物大小相等。
(3)[4]用沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3、……位置重合，这表明B1与A1、B2与A2、B3与A3相对于镜面是对称的，即物和像到平面镜的距离相等。
(4)[5]将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像。
19．（2020·甘肃天水市·中考真题）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板能绕垂直于的轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。

(1)实验前，应将纸板__放置平面镜上；移动激光笔，使入射光束绕入射点沿逆时针方向转动，可观察到反射光束沿__时针方向转动；
(2)移动激光笔，使入射角为，测得反射角也为，由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？__；
(3)如图乙所示，将纸板右半部分绕向后翻转任意角度，发现纸板上均无反射光束呈现此现象说明了：__；
(4)在图甲中，若将纸板（连同激光笔）绕向后倾斜，此时反射光束__（选填字母符号）。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
(5)实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛，结果他俩谁都没有能做到，你认为没有能做到的原因是__。
【答案】垂直 顺 一次实验得到的结论具有偶然性 反射光线、入射光线和法线在同一平面内 C 反射时，光路是可逆的
【详解】
(1)[1]白色纸板应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现。
[2]如图甲，移动激光笔，使入射光束绕入射点沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线将会顺时针转动。
(2)[3]因为一次实验具有有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
(3)[4]如图乙所示，将纸板右半部分绕向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了反射光线、入射光线和法线在同一平面内。
(4)[5]在图甲中，若将纸板（连同激光笔）绕向后倾斜，而法线始终垂直于平面镜，则反射光线、入射光线、法线所在的平面也垂直于平面镜，所以可知反射光束在纸板前方，故AB不符合题意，C符合题意。
故选C。
(5)[6]因为反射时，光路是可逆的，所以小明和小刚都能从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛是做不到的。
20．（2020·山东临沂市·中考真题）小明洗漱时感觉离镜子越近镜中的像越大，这与课本中描述的平面镜成像特点不相符，于是，他用带支架的玻璃板，两支完全相同的蜡烛、刻度尺，白纸、光屏、火柴，铅笔等实验器材进行了探究。

(1)实验探究应在______（选填“较暗”或“较亮”）的环境中进行；
(2)用玻璃板代替平面镜，既能成像又便于确定______；
(3)点燃玻璃板前的蜡烛A，将蜡烛B放在玻璃板后并移动至适当位置，蜡烛B能与蜡烛A的像完全重合，如图所示，多次改变蜡烛A距玻璃板的距离，相应移动蜡烛B后总能与A的像完全重合，这说明平面镜成像的大小与物体到镜面的距离______（选填“有关”或“无关”）；
(4)小明继续探究平面镜成像的其他特点，他将光屏放在蜡烛B的位置，光屏承接不到蜡烛A的像，说明平面镜所成的像是______像。
【答案】较暗 像的位置 无关 虚
【详解】
(1)[1]平面镜成像时，环境越黑暗，物体和环境的对比度越大，物体越亮，物体在平面镜中成像越清晰。
(2)[2]玻璃板既能让光透过也可以反射光，既能成像又便于确定像的位置，所以用玻璃板代替平面镜。
(3)[3]A与B大小完全相同，B与A的像完全重合，说明A的像与A的大小相同，不论物到镜的距离远还是近都得看到相同的现象，这说明像与物的大小相同，与距离无关。
(4)[4]虚像不能用光屏承接，光屏放在蜡烛B的位置上，发现光屏上不能承接到像，说明平面镜成的像是虚像。
21．（2020·内蒙古赤峰市·中考真题）如图1所示，为探究光折射时的特点，小华将一束激光射至空水槽底部的P点，形成一个光斑，然后向水槽内慢慢注水，水槽底部光斑的位置将_____ （填“向左移动”“向右移动”或“不动”）。为了显示光的传播路径，小华自制了如图2所示的可折转光屏，利用它可以验证折射光线、入射光线和法线是否在_________。

【答案】向左移动 同一平面
【详解】
[1]光从空气斜射入水或其它透明介质时，折射角小于入射角；将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，光在水面处发生折射，由于折射角小于入射角，水槽底部光斑的位置将向左移动。
[2]将光屏右半部分绕NN′向后翻转任意角度，可以验证折射光线、入射光线和法线是否在同一平面内。
22．（2020·山东东营市·中考真题）如图是“探究平面镜成像时像与物的关系”的装置｡在水平桌面上铺一张白纸，将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，一支完全相同但不点燃的蜡烛B放在玻璃板后面移动，直到看上去它与蜡烛A的像完全重合｡移动点燃的蜡烛，多做几次实验｡

(1)在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，此操作目的是______
(2)在寻找蜡烛像的位置时，眼睛应该在蜡烛______ （选填“A”或“B”）这一侧观察｡某同学无论怎样调节蜡烛B，发现都不能与蜡烛A的像重合，发生这种现象的原因可能是______｡
(3)实验中，如果把蜡烛A远离平面镜，看到的像会______（选填“远离”或“靠近”），像的大小______（选填“变大”､“不变”或“变小”）｡
(4)若要确认平面镜所成的像是虚像还是实像，进一步的操作是______｡
【答案】便于比较像与物的大小 A 平面镜未与桌面垂直 远离 不变 在蜡烛B处放置光屏，观察光屏上是否能承接到像，确定像的虚实
【详解】
(1)[1]探究平面镜成像时像与物的关系中，在玻璃板的后面放一支没有点燃的蜡烛，这是为了比较像与物的大小。
(2)[2][3]平面镜成虚像，在观察像的时候要在物体同侧，即A侧；当平面镜与桌面不垂直时，平面镜成的像与水平桌面不在同一水平面上，此时无论怎样调节蜡烛B，发现都不能与蜡烛A的像重合。
(3)[4][5]平面镜成像是等大、等距的，因此蜡烛A远离平面镜时，像也会远离平面镜，像的大小不变。
(4)[6]实像可以用光屏承接，而虚像不能用光屏承接，若要确认平面镜所成的像是虚像还是实像，进一步的操作是在蜡烛B处放置光屏，观察光屏上是否能承接到像，确定像的虚实。
23．（2020·江苏苏州市·中考真题）用如图所示的装置探究平面镜成像特点。
(1)组装器材时，要使玻璃板与水平桌面相互__。实验中选用两只完全相同的棋子、，其目的是为了比较像与物__的关系；
(2)若在棋子的像的位置上放一光屏，光屏上__（能不能）呈现出像；
(3)若将玻璃板绕底边向棋子一侧翻转，则在此过程中，棋子的像大小变化情况是__。棋子顶端与其像之间的距离变化情况是__。

【答案】垂直 大小 不能 不变 先变大后变小
【详解】
(1)[1][2]为了比较物像大小和确定像的位置，实验时玻璃板应该垂直放置；根据实验要求，选择两棋子的规格是完全相同的，目的是通过比较看出像与物大小的关系。
(2)[3]平面镜成的是虚像，是由反射光线的反向延长线会聚而成的，所以不能成在光屏上。
(3)[4]平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小，所以将玻璃板绕底边向棋子一侧翻转，则在此过程中，棋子的像大小变化情况是不变。
[5]将玻璃板绕底边向棋子一侧翻转，则在此过程中，像与物关于镜面是对称的，棋子顶端与其像之间的距离变化情况是先变大后变小。
24．（2020·重庆中考真题）请按要系求完成下列实验。
（1）小曹同学学利用图甲所示的装置探究“平而镜成像的特点”，应选择较选填_______（“厚”或“薄”）的玻璃板作为平面镜进行实验：实验中，发现地馆的像不能用光屏承接，说明平面镜所成的像是路像_______（选填“实”成“虚”）；图乙的白纸上记录了多次实验中蜡蚀和像的位置沿者镜面所在的虚线对折，像和蜡烛的位置恰好重合，说明像和物体到平面镜的距离_______。

（2）小墙同学利用图甲的装置完成观察水的“沸腾”实验。某时刻温度计如图乙所示，示数为_______C；水沸腾后，水中的气泡在上升过程中大小变化与图丙中_______（选填“A”或“B”）一致：将酒精灯撒去，水会停止沸腾，说明水沸腾的过程需要_______热（选填“吸”或“放”）。

【答案】薄 虚 相等 90 A 吸
【详解】
(1)[1]因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用较薄的玻璃板。
[2]不能用光屏接收到蜡烛的像，说明平面镜成的像是虚像。
[3]实验时，沿着镜面垂直的虚线对折，像和蜡烛的位置恰好重合，说明像和物体关于镜面对称，即像和物体到平面镜的距离相等。
(2)[4]温度计的分度值是1℃，则此时温度计的示数为90℃。
[5]水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，水中的气泡在上升过程中气泡变大，故图A符合水沸腾时的现象。
[6]水沸腾的条件是：温度达到沸点和继续吸热。撤去酒精灯后，水不能继续吸收热量，所以水会停止沸腾。
25．（2020·辽宁辽阳市·中考真题）小阳利用如图甲所示装置“探究平面镜成像特点”。
他在水平桌面上铺张白纸，将块玻璃板竖立在白纸上，把蜡烛A点燃放在玻璃板前面，把另一个相同的蜡烛B，竖立在玻璃板后面移动，直到从不同角度透过玻璃板看，它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置，重复上述步骤，再做两次实验，并把三次实验中蜡烛A和B的位置记录在白纸上，如图乙所示。

(1)实验中用玻璃板代替平面镜的目的是______；
(2)蜡烛B跟前面蜡烛A的像完全重合，说明像与物大小______；
(3)如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像______（填“向上移动”“向下移动”或“不动”）；
(4)小阳把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像与物到镜面的距离______；
(5)小阳取走蜡烛B，把光屏放在像的位置，这时应该______（填“透过”或“不透过”）玻璃板观察，发现光屏上没有像，这说明物体在平面镜中成的是______像。
【答案】便于确定像的位置 相等（或相同） 不动 相等 不透过 虚
【详解】
(1)[1]实验过程中，用透明的玻璃板代替平面镜，在物体一侧，既能看到蜡烛A的像，也能看到代替蜡烛A的蜡烛B，便于确定像的位置。
(2)[2]实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，蜡烛B跟前面蜡烛A的像完全重合，说明像和物的大小相等。
(3)[3]将玻璃板竖直向上移动一段距离，由于像和物关于平面镜对称，所以蜡烛像的位置不变。
(4)[4]把白纸沿着玻璃板的位置对折，像与物的对应点完全重合，说明像与物到镜面的距离相等。
(5)[5]取走蜡烛B，把光屏放在像的位置，不应该透过玻璃板观察，应该直接观察光屏上是否成像。
[6]实像能用光屏承接，虚像不能用光屏承接，发现光屏上没有像，说明物体在平面镜中成的是虚像。
26．（2020·福建中考真题）用如图所示装置探究光的反射定律，白色硬纸板EF垂直于平面镜放置，能沿ON折转，ON垂直于平面镜。


1
2
3
4
5
6
入射角i
15°
30°
45°
60°
70°
80°
反射角r
15°
30°
45°
60°
70°
80°

(1)让入射光贴着纸板EF沿AO射向平面镜上的O点，观察反射光的方向。多次改变入射光的方向，观察并描绘光的径迹，量出入射角i和反射角r，记录如上表。比较r和i。可以得出：光反射时，反射角______入射角；
(2)纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，说明光反射时，反射光线、入射光线和法线在______；
(3)将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时，光路是______的；
(4)由于光在纸板上发了______（选填“镜面反射”或“漫反射”），所以从不同方向都可以观察到光在纸板上传播的径迹。
【答案】等于 同一平面内 可逆 漫反射
【详解】
(1)[1]由表中反射角和入射角的度数，可得反射角等于入射角。
(2)[2]纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，是因为折转时左右两侧不在同一平面，说明在光的反射现象中，反射光线、入射光线和法线在同一平面内。
(3)[3]将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，可知将反射光线改为入射光线，光路图照样成立，这表明：在光的反射现象中，光路是可逆的。
(4)[4]实验时从不同方向都可以观察到光在纸板上传播的径迹，是由于纸板表面凹凸不平，光在这里发生了漫反射的缘故。
27．（2020·重庆中考真题）请按要求完成下列实验：
(1)他在利用下图的装置探究“平面镜成像特点”的实验中，应选取一块较_______(选填“厚”或“薄”)玻璃板竖直放置在铺有白纸的水平木板上；为了比较像和物体的大小关系，应选取两支的_______(选填“相同”或“不同”)蜡烛；探究中，在蜡烛所成像的位置放置一块光屏，光屏上不能承接到蜡烛的像，说明平面镜成的是_______(选填“虚”或“实”)像；

(2)他在做观察水的沸腾实验中，某时刻观察到温度计示数如图甲所示。则此时水的温度_______℃；为根据记录数据画出加热过程中水的温度与时间关系图像如图乙所示，分析图像可知，被测水的沸点________℃，水在沸腾过程中温度_______(选填“升高”“降低”或“不变”)。

【答案】薄 相同 虚 56 98 不变
【详解】
(1)[1]因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板。
[2]选取两支完全相同的蜡烛，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，便于比较物像大小关系。
[3]因为光屏只能接收实像，不能接收虚像，所以在像所在位置放一个光屏，光屏上不能接收到蜡烛的像，这说明平面镜成的是像是虚像。
(2)[4]甲图中的温度计每一个大格代表10℃，每一个小格代表1℃，示数是56℃。
[5]从图象可以看出，从第6分钟开始，水的温度保持98℃不变，所以沸点是98℃。
[6]水在沸腾过程中需要继续吸热，但温度保持不变。
28．（2020·山东聊城市·中考真题）利用如图所示的装置“探究平面镜成像的特点”。

提出问题：平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？
设计和进行实验：
(1)为了便于确定像的位置。要用玻璃板作为平面镜。原因是玻璃板能成像，面且______（只填字母代号）。
A．透过玻璃板可以看见后面的蜡烛
B．玻璃板比平面镜成像更清晰
C．蜡烛经玻璃板可成实像
D．玻璃板只透光不反射光
(2)为了比较像与物体的大小关系，需要选用两根外形_____（选填“相同”或“不同”）的蜡烛；
(3)除图中提供的器材外，实验中还用到一种测量距离的工具，它是______；
(4)在寻找蜡烛A的像的位置时，眼睛应在故有蜡烛______（选填“A”或“B”）的一侧观察。
【答案】A 相同 刻度尺 A
【详解】
(1)[1]在探究平面镜成像的特点实验中，为了便于确定像的位置，我们选用透明的玻璃板代替平面镜完成实验，因为可以透过玻璃板观察后面的蜡烛，故应选A。
(2)[2]在探究平面镜成像的特点实验中，选用两支外形完全相同的蜡烛的目的是为了便于比较物与像的大小关系。
(3)[3]在探究平面镜成像的特点实验中，我们需要测量物与像到平面镜的距离，比较它们之间的关系，所以实验中还需要刻度尺。
(4)[4]平面镜成的像是虚像，只能在物体的一侧通过玻璃板观测到，所以在寻找蜡烛A的像的位置时，眼睛应在故有蜡烛A的一侧观察。
29．（2020·湖南常德市·中考真题）如图所示是“探究平面镜成像特点”的实验装置，把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支外形相同的蜡烛B竖立着在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这个位置就是像的位置，在白纸上记下A和B的位置。移动点燃的蜡烛，重做多次实验。

(1)实验过程中用玻璃板代替平面镜的目的是_______；
(2)移去蜡烛B，在其位置上竖立光屏，在光屏上_________（选填 “能”或“不能”）承接到蜡烛A的像，说明所成的像是_______像。
(3)将蜡烛A靠近玻璃板，所成像的大小将________。（选填“变大”“变小”或“不变”）。
【答案】便于确定像的位置 不能 虚 不变
【详解】
(1)[1]玻璃板是透明的，用玻璃板代替平面镜是为了便于确定像的位置和便于比较物与像的大小关系。
(2)[2][3]光屏能够承接到的像是实像，移去蜡烛B，在其位置上竖立光屏，在光屏上不能承接到像，说明平面镜成的像是虚像。
(3)[4]平面镜成的像与物关于平面镜对称，像与物的大小相同，将蜡烛A靠近玻璃板，所成像的大小不变。
30．（2020·广东东莞市·中考真题）在探究平面镜成像特点的实验中，采用如图所示装置进行实验：

（1）为了让实验所得的像更清晰，应选择较_________（选填“暗”或“亮”）的环境下进行实验。
（2）实验开始时，玻璃板应与桌面_________。然后只点燃蜡烛A，移动未点燃的蜡烛B，直到与蜡烛A的像_________重合，这样做的目的是为了探究像与物的_________关系。
（3）玻璃板后不点燃的蜡烛B却好像点燃了，若在像的位置放一光屏，光屏_________（选填“能”或“不能”）承接到像。
（4）实验过了一段时间，蜡烛A变短，则蜡烛A的像的大小将_________。
【答案】暗 垂直 完全 大小 不能 变小
【详解】
(1)[1]蜡烛点燃时比较亮，在较暗的环境中，烛焰和环境的对比度比较大，烛焰的像会更清晰，故为了让实验所得的像更清晰，应选择较暗的环境下进行实验。
(2)[2]实验开始时，玻璃板应与桌面垂直；平面镜成像特点：平面镜所成像的大小与物体的大小相等，像和物体到平面镜的距离相等，像和物体的连线与镜面垂直。
[3]只点燃蜡烛A，移动未点燃的蜡烛B，直到与蜡烛A的像完全重合，这样做的目的是为了探究像与物的大小关系, 蜡烛B和蜡烛A的像完全重合时，说明平面镜成像时，物像大小相等。
(3)[4]玻璃板后不点燃的蜡烛B却好像点燃了，若在像的位置放一光屏，光屏不能承接到像，因为平面镜成的是虚像。
(4)[5]实验过了一段时间，蜡烛A变短，根据平面镜成像大小与物体大小相等的特点，则蜡烛A的像的大小将变小。
31．（2019·江苏中考真题）“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度(图中未画出)的白色纸板ABCD．能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔．

(1)实验前，应将纸板______放置平面镜上；移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿_____时针方向转动；
(2)移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？_________；
(3)如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现此现象说明了：__________；
(4)在图甲中，若将纸板(连同激光笔)绕CD向后倾斜，此时反射光束____________．
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
【答案】竖直（垂直） 顺 一次实验得到的结论具有偶然性 反射光线、入射光线和法线在同一平面内 C
【详解】
（1）白色纸板ABCD应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现；如图甲，移动激光笔，使入射光束绕入射点O沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线将会顺时针转动；
（2）由于一次实验具有有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验．
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现，此现象说明了反射光线、入射光线和法线在同一平面内；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，而法线始终垂直于平面镜，则反射光线、入射光线、法线所在的平面也垂直于平面镜，所以可知反射光束在纸板前方，故应选C．
32．（2019·湖南常德市·中考真题）在探究光的反射定律时，小波将一块平面镜放在水平桌面上，再把一块纸板（分E、F两个面）垂直放置在平面镜上，如图甲所示。
(1)图甲中，E、F在同一平面上，让光线沿纸板E上的AO射向镜面，则在纸板F上得到沿OB的反射光线，测得AO、OB与法线的夹角均为40°，于是小波得出结论：反射角等于入射角。你认为小波得出结论的过程______（选填“合理”或“不合理”），原因是______
(2)在实验过程中，若将纸板倾斜（即纸板与平面镜不垂直），如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线______（选填“在”或“不在”）同一平面内，纸板上______（选填“能”或“不能”）看到反射光线。

【答案】不合理 凭一次实验数据得出结论有偶然性，应进行多次实验 在 不能
【详解】
(1)[1][2]图甲中，E、F在同一平面上，让光线沿纸板E上的AO射向镜面，则在纸板F上得到沿OB的反射光线，测得AO、OB与法线的夹角均为40°，于是小波得出结论：反射角等于入射角；由于凭一次实验数据得出结论有偶然性，应进行多次实验，故小波得出结论的过程不合理。
(2)[3][4]在实验过程中，若将纸板倾斜（即纸板与平面镜不垂直），如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，根据光的反射定律，反射光线与入射光线与法线在同一平面上，反射光线和入射光线分居在法线的两侧，此时反射光线与入射光线仍在同一平面内，但纸板上不能看到反射光线。
33．（2019·重庆中考真题）如图所示是“探究平面镜成像特点”的实验装置，小斌同学将薄玻璃板______放在铺有白纸的水平桌面上，在玻璃板的一侧点燃蜡烛A．透过玻璃板观察另-侧蜡烛A的像；再拿另一支外形完全相同的蜡烛B竖直放在玻璃板后面，调整蜡烛B的位置若与像重合，说明像与物的大小_____ ；移去蜡烛B．在其位置上竖立光屏，发现光屏上不能呈现蜡烛A的像，说明平面镜成正立的 __（选填"虚“或“实”）像．

【答案】竖直 相等 虚
【详解】
“探究平面镜成像特点”的实验中，玻璃板需要垂直水平桌面放置，否则所成的像不在水平面上，将会无论怎样移动另一支蜡烛都不能与像重合，所以，应将玻璃板竖直放在铺有白纸的水平桌面上；在玻璃板的一侧立一支点燃的蜡烛A，透过玻璃板观察另一侧A的像；当蜡烛B和蜡烛A的像完全重合时，说明蜡烛A和B是完全相同的，即物像大小相等；移去蜡烛B，在其位置上竖立光屏，发现光屏上不能呈现蜡烛A的像，说明平面镜成正立的虚像．
34．（2019·山东枣庄市·中考真题）如图甲是探究“平面镜成像特点“的实验装置图．

（1）实验时，不采用平面镜面采用透明薄玻璃板，不仅能观察到蜡烛的像，也便于_____．
（2）在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合．在比较物与像的大小关系时，蜡烛B替代的是_____（选填“蜡烛A的像”或“蜡烛B的像”），看到蜡烛是由光的_____（填“反射”或“折射”）形成的．
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“能”或“不能）呈现蜡烛A的像．
（4）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛A的像应是_____图中的（选填“A1”、“A2”或“A3”）．
【答案】确定像的位置 蜡烛A的像 反射 不能 A1
【详解】
（1）该实验采用透明薄玻璃板代替日常使用的平面镜，玻璃板是透明的，观察到A蜡烛像的同时，也能观察到蜡烛B，当蜡烛B和蜡烛A的像重合时，蜡烛B的位置便是蜡烛A的像的位置；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合；在比较物与像的大小关系时，蜡烛B替代的是蜡烛A的像；看到蜡烛是由光的反射形成的；
（3）移去后面的蜡烛，并在所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像．所以平面镜所成的像是虚像；
（4）实验过程中如果玻璃板没有垂直架在纸上，而是如图所示倾斜，物与像关于镜面对称，蜡烛A的像应是图中的A1；
35．（2019·湖北荆州市·中考真题）如图 1 所示是探究“平面镜成像特点”的实验装置．实验步骤如下：把一支点燃的蜡烛 A放在玻璃板前面，再拿一只完全相同的蜡烛B竖立在玻璃板后面移动，直到看上去跟蜡烛 A的像完全重合，此时在白纸上记下蜡烛A和蜡烛B的位置．移动点燃的蜡烛，多做几次实验．

（1）实验过程中蜡烛B______（选填“需要”或“不需要”）点燃．
（2）选取两支相同的蜡烛是为了比较像与物的______关系．
（3）实验中若移开蜡烛B，将光屏放在像的位置，不透过玻璃板，直接观察光屏，看不到蜡烛A的像，说明平面镜成的是________．（选填“虚像”或“实像”）
（4）如图 2 所示，玻璃板原来沿直线 BC竖直放置，若实验中将玻璃板沿顺时针方向转过一定角度θ（θ＜90º）后，蜡烛A成的像移动到点A1处，已知图中方格均为边长相等的正方形，则θ=______．
【答案】不需要 大小 虚像 45°
【详解】
（1）实验中蜡烛B的作用是确定像的位置以及比较物与像的大小关系，故不需要点燃；
（2）选择大小相同的蜡烛是为了比较所成像与物的大小关系；
（3）光屏所能承接的像为实像，平面镜所成的像光屏无法承接，故为虚像；
（4）由平面镜成像特点，物与像的连线与平面镜垂直且到平面镜距离相等可作如下图，故θ角为45°．

36．（2019·湖南岳阳市·中考真题）如图是“探究平面镜成像特点”的实验装置图．

（1）实验中，应选择______（填“厚”或“薄”）玻璃板进行实验．
（2）实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的______关系．
（3）移去蜡烛B，在其原来的位置上放置一块光屏，光屏上______（填“能”或“不能”）呈现蜡烛的像．
【答案】薄 大小 不能
【详解】
第一空．因为厚玻璃板的两个面都可以当作反射面，
会出现两个像，影响到实验效果，所以应选用
薄玻璃板；
第二空．实验中选取完全相同的两支蜡烛A、
B，在玻璃板前面放一支点燃的蜡烛A，再拿
一支没点燃的相同的蜡烛B，在玻璃板后面移
动，直至与蜡像A的像重合，是为了探究像
与物的大小关系；
第三空．平面镜所成的像是虚像，虚像是不能成
在光屏上的，故移去蜡烛B，并在其所在位置
上放一光屏，这时，光屏上不能接收到蜡烛的
像．
37．（2019·山东滨州市·中考真题）在“探究平面镜成像的特点”实验中，如图1所示：

(1)用玻璃板作为平面镜是为了_____；
(2)为了得到像和物体到平面镜的距离关系，需要将镜前蜡烛放在_____位置进行多次实验（选填“同一”或“不同”）；
(3)将蜡烛远离平面镜移动一段距离，蜡烛的像的大小将_____（选填“变大”、“变小”或“不变”）。将一光屏放在镜后，无论如何移动，在光屏上都不能得到蜡烛的像，说明平面镜所成的像是_____像；
(4)在“探究光反射时的规律”实验中，把平面镜放在水平桌面上，再把一张纸板ENF_____地立在平面镜上，如图2甲所示，这是为了在纸板ENF上同时呈现入射光线和反射光线。把纸板NOF向前折或向后折，如图2乙所示。在纸板上_____（选填“能”或“不能”）看到反射光线，说明反射光线、入射光线和法线都在同一平面内。
【答案】便于确定像的位置 不同 不变 虚 竖直 不能
【详解】
(1)[1]玻璃板能看到玻璃后面，便于确定像的位置，平面镜从前面看不到镜子后面。
(2)[2]多次实验避免偶然性。
(3)[3]平面镜成像时，像与物大小一致。
[4]能在光屏上呈现的像为实像，不能在光屏呈现的像为虚像。
(4)[5][6]平面镜成像时，入射光线、反射光线、法线三者在同一平面内，当纸板与镜面不垂直，或两纸板不在同一平面内，纸板NOF上看不到反射光线。
38．（2019·青海西宁市·中考真题）小兰看到教学楼对面的玻璃幕墙把太阳光反射到教室里，她想光在反射时会遵循怎样的规律？于是她利用平面镜、可向后折的纸板、量角器和激光笔进行如图甲和乙的实验。

（1）由图甲可得出给论∠FON_____∠EON（选填“＜”、“＝”或“＞”）。
（2）如图乙将纸板NOF向后折，纸板上_____（选填“能”或“不能”）看到反射光线，这说明反射光线、入射光线和法线在_____。
（3）在图甲中当光沿FO的方向射入O点时，光线会沿着OE的方向射出，说明反射现象中光路是_____。
【答案】＝ 不能 同一平面内 可逆的
【详解】
(1)[1]由图甲可知反射角和入射角都为40°，所以可以得出结论：反射角等于入射角，即∠FON＝∠EON；
(2)[2][3]由于反射光线、入射光线和法线都在同一平面内，当纸板NOF向后折，两块纸板不在同一平面上，所以在纸板NOF上就无法呈现出反射光线了，因此这个现象说明了：反射光线、入射光线和法线都在同一平面内。
(3)[4]由让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出可知，将反射光线改为入射光线，光路图照样成立，体现了光路是可逆的。
39．（2019·辽宁盘锦市·中考真题）为了探究光反射时的规律，同学们进行如图所示的实验。
(1)为了完成实验，需要的测量工具是_____。
(2)把一个平面镜放在水平桌面上，再把一张纸板ENF_____地立在平面镜上，纸板上的直线ON垂直于镜面。
(3)如图甲所示，使一束光贴着纸板射到O点，经平面镜反射后，沿另一方向射出。图中∠r是_____(填“入射”或“反射”)角。

(4)当入射角增大时，反射光线_____(填“靠近”或“远离”)平面镜。
(5)下表是实验中记录的数据：
次数
1
2
3
4
5
6
∠i
20°
30°
40°
50°
60°
70°
∠r
20°
30°
40°
50°
60°
70°
分析实验数据可知：反射角_____入射角。
(6)如图乙，把纸板NOF向前折或向后折，在纸板上都不能看到反射光线，说明：反射光线、入射光线和法线_____。
【答案】量角器 竖直 反射 靠近 等于 在同一平面内
【详解】
(1)[1]因为实验时要测量反射角和入射角的大小，所以需要量角器；
(2)[2]法线在纸板上，当把纸板ENF竖直地立在平面镜上，法线与镜面垂直，入射光线、法线、反射光线在同一平面内，如果纸板与平面镜不垂直，则镜面的法线不在纸板上，入射光线沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反射光线；
(3)[3]垂直镜面的是法线，入射光线与法线的夹角是入射角，反射光线与法线的夹角为反射角；由图甲可知EO为入射光线，OF为反射光线，∠r是反射角；
(4)[4]当入射角增大时，反射角也增大，反射光线靠近平面镜；
(5)[5]根据表中的数据可以得出结论：反射角等于入射角。
(6)[6]把纸板NOF向前折或向后折，纸板F与E不在同一平面内，在纸板F上不能看到反射光线，由此得出反射光线、入射光线和法线在同一平面内的结论。
40．（2019·辽宁鞍山市·中考真题）如图甲所示是小明探究“平面镜成像的特点”的实验装置，图中A、B是两段外形相同的蜡烛．

（1）选用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于_____．
（2）小明将玻璃板竖直立在水平桌面上，在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，直到B与A的像完全重合，这说明_____．
（3）为探究平面镜所成的像是实像还是虚像，将蜡烛B移去，在相同位置上放上光屏，光屏上_____（填“能”或“不能”）承接到蜡烛A的像，说明平面镜所成的像是_____（填“实”或“虚”）像．
（4）小明把蜡烛A向靠近玻璃板方向移动一段距离，会发现蜡烛A的像的大小_____（填“变大”、“变小”或“不变”）．
（5）实验结束后，小明想，若把玻璃板沿MN截成两部分，如图乙所示，并分别向两侧平移一小段距离，则蜡烛通过左右两部分玻璃板成像的情况：_____．
A．都成完整的像，且两个像在同一位置
B．各成半个像，合起来成一个完整的像
【答案】确定像的位置 像与物的大小相等 不能 虚 不变 A
【详解】
(1)[1]因为玻璃板是透明的，能在观察到A棋子像的同时．还可以透过玻璃清楚的看到放在后面B棋子，便于确定像的位置；
(2)[2]B能和A的像完全重合说明像和物的大小相等；
(3)[3][4]因为光屏只能接收实像，不能接收虚像，如果在像B的位置放一个光屏，在光屏上不能承接到像，所以平面镜成的像是虚像；
(4)[5]如果使蜡烛A离玻璃板靠近一些，物体不变，物体的像和物体大小相等，所以像的大小不变；
(5)[6]平面镜所成的像关于镜面对称，像点与物点的连线与镜面垂直，所以，只有一个像的位置．每个平面镜都成一个完整的像，但这两个像在同一位置，故应选A．
41．（2019·内蒙古呼伦贝尔市·中考真题）下图是“探究平面镜成像特点"的实验装置。

（1）为了便于确定像的位置,应选择________ （ 选填“平面镜"或“薄玻璃板"）进行实验;
（2）按实验要求摆放器材,点燃蜡烛A,观察蜡烛A的像,把与A完全相同的,__________（选填“未点燃”或“点燃"）蜡烛B放在像的位置.观察到蜡烛B与A的像完全重合,说明像与物是等大的;
（3）移开蜡烛B,在其原来位置放一光屏 ,在光屏上接收不到蜡烛的像,说明平面镜成的是_______像;
（4）若蜡烛A从距平面镜10cm处向远离镜面的方向移动5cm,则蜡烛A的像与蜡烛A相距________cm。
【答案】薄玻璃板 未点燃 虚 30
【详解】
(1)[1]玻璃板越薄，两个反射面所在的像距离越近，这样可以使确定的像的位置更加准确，厚玻璃板会形成两个像，会影响对实验结果的判断。
(2) [2]实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支未点燃的蜡烛放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系．
(3) [3]因为虚像不能在光屏上承接，所以将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像。
(4) [4]若蜡烛A从距平面镜10cm处向远离镜面的方向移动5cm, 像也向远离镜面的方向移动5cm则蜡烛A的像与蜡烛A相距30cm。
42．（2019·辽宁朝阳市·中考真题）如图所示是探究“平面镜成像特点”的实验装置．

(1)为了使观察到的实验现象更好一些，该实验最好选择在____(填“较亮”或“较暗”)的环境中进行．
(2)实验中选择薄玻璃板代替平面镜是为了便于确定_____．
(3)实验中将点燃的蜡烛A放在玻璃板前，然后将未点燃的蜡烛B放在玻璃板后面并移动，直到蜡烛B与蜡烛A的像完全重合．此实验现象说明像与物_____．
(4)将蜡烛B拿走，然后在蜡烛B的位置上放一张白纸，在白纸上_____(填“能”或“不能”)看到蜡烛A的像．说明平面镜所成的像是_____(“实”或“虚”)像．
【答案】较暗 像的位置 大小相等 不能 虚
【详解】
(1)[1]在比较明亮的环境中，很多物体都在射出光线，干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮，所以应在比较暗的环境中进行实验．
(2)[2]用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，也便于比较物像的大小关系．
(3)[3]实验时，她在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，在玻璃板的A侧现察；当B和A的像完全重合时说明像和物的大小相等；
(4)[4][5]移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板中所成的像重合，移开蜡烛B，用白纸做屏幕放在该位置，直接观察白纸，在白纸上不能看到蜡烛的像，可知平面镜所成的像是虚像．
43．（2019·江苏常州市·中考真题）同学们探究“平面镜成像特点”

(1)小华在竖直的玻璃板前A位置放置点燃的蜡烛,看到玻璃板后出现蜡烛的像,如图甲所示用一张不透明纸挡在玻璃板与像之间,她在图甲所示位置观察,________(选填“仍然”或“不能”)看到蜡烛的像这说明像是由于光的_________(选填“反射”或“折射”)形成的
(2)撤去不透明纸,小华又拿另一支大小相同的蜡烛放到玻璃板后像的位置,发现它跟像完全重合,由此可知平面镜成_________(选填“缩小”“等大”或“放大”)的像.记录物、像的位置A、A’
(3)经过三次实验得到三组物、像位置点,如图乙所示,由此可知____________
(4)小明自备器材做该实验,在玻璃板前放置一支点燃的蜡烛,看到玻璃板后出现蜡烛的两个像,这是因为_____
【答案】仍能 反射 等大 像和物体到玻璃板的距离相等 玻璃板太厚导致玻璃板前后两个面都发生了反射，两个表面都成虚像
【详解】
[1][2]从物体发出的入射光射到玻璃板，经玻璃板反射后，反射光线进入人眼，人眼你这反射光线看过去就看到了物体的像，如图甲所示用一张不透明纸挡在玻璃板与像之间, 玻璃板与像之间没有入射光线和反射光线，在图甲所示位置观察,仍能看到蜡烛的像，这说明像是由于光的反射形成的；
[3]实验中，如果玻璃板后的蜡烛与前面蜡烛的像重合，则说明像和物的大小是相等的；
[4]观察图乙三次实验得到三组物、像位置点可知，像和物体到玻璃板的距离相等；
[5]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像．
44．（2019·湖南怀化市·怀化铁路第一中学中考真题）如图是探究光的反射规律的实验装置图，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转，ON垂直于CD．

实验次数
1
2
3
4
入射角
20°
30°
40°
50°
反射角
20°
30°
40°
50°

（1）实验时,将光屏_________放置在平面镜上，让一束光紧贴光屏射向平面镜上的O点，可在光屏上看到反射光线．如图甲所示；将光屏右半部分向后折转一定角度,光屏上看不到反射光．如图乙所示，说明反射光线、入射光线与法线在___________________．
（2）从甲图可以看出反射光线与入射光射分居在_________两侧．
（3）从表格记录的数据分析可得：______________________（答出一个结论即可）．
【答案】垂直于平面镜 或 竖直 同一平面内 法线 在反射现象中，反射角等于入射角 或 在反射现象中，反射角随入射角的增大而增大．
【详解】
第一空．因法线ON是与镜面垂直的，所以实验时应将光屏垂直于平面镜放置；因本实验的平面镜是放在水平桌面上的，所以也可以说将光屏竖直放置在平面镜上．
第二空．光屏ABCD是一个平面，让一束光紧贴光屏射向平面镜上的O点，在光屏上看到反射光线，此时反射光线、人射光线与法线都在ABCD平面内．将光屏右半部分向后折转一定角度，因光没有跟着光屏折转，所以光屏上看不到反射光，这样就反过来证明了光仍然停留在原来的位置，即证明了反射光线、人射光线与法线在同一平面内．
第三空．从甲图可以看出，入射光线AO在法线ON的左侧，反射光线OB在法线ON的右侧，即反射光线与入射光射分居在法线两侧．
第四空．从表格记录的数据可看出，每一次实验测得的反射角大小都等于入射角大小；且入射角增大，反射角也跟着增大．所以可得结论：在反射现象中，反射角等于入射角；反射角随入射角的增大而增大．
45．（2019·贵州贵阳市·中考真题）光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。他在光屏上画出互相垂直的NN'和MM'两条线段并相交于O点，如图甲所示。

（1）小华将玻璃砖的一个表面与MM'齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路（AO、OC为同一直线），你认为出现光线OC是因为________所致，鉴于本实验的目的，此时最应该记录的两条光线是________________。
（2）接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中，（使线段MM'水平）并向水槽中慢慢注水至水面与MM'齐平，入射光线应该从A点向O点射入，这是为了保证_______________，其实本实验小华还考虑了入射光线所在一侧的________相同。
（3）小华最终在光屏上记录下了如丙所示的光路图（OE为水中的折射光线），通过分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是________。
（4）若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则________射出的折射光线更远离法线。
【答案】有部分光线并没有通过玻璃砖，而依旧在空气中传播 AO和OB 入射光线重合 入射角 玻璃 玻璃
【详解】
第一空．根据题意知道，光线AO到OC，光的传播路线没有改变，说明光在同一种均匀介质中传播，出现此现象的原因应是：有部分光线并没有通过玻璃砖，而是在空气中传播的；
第二空．由于是探究光的折射规律，所以，需要记录光的折射光线和入射光线，即应记录的两条光线是AO和OB；
第三空．由于探究光在玻璃和水的折射能力，由控制变量法知道，入射光线、入射角应相同，而观察折射光线和折射角的变化情况，所以，入射光线应从A点向O点射入，这是为了保证入射光线重合；
第四空．入射光线应该从A点向O点射入，也保证了入射角相同；
第五空．由丙图知道，当光在空气中传播时，由AO入射，沿OC传播；当光线从空气斜射入水中，由AO入射，沿OE传播；当光线从空气斜射入玻璃中，由AO入射，沿OB传播，经比较OB偏离OC更多，说明玻璃和水这两种介质对光的偏折能力较强的是玻璃；
第六空．由于光从空气斜射入玻璃偏折能力强，根据光路是可逆的知道，若用激光以相同的入射角分别从玻璃和水中斜射入空气中，则光从玻璃斜射入空气中偏折能力也强，折射光线会更远离法线。
46．（2019·四川绵阳市·中考真题）在“探究光折射时的特点”试验中，让光源发出的一束光从水中以不同的角度射入空气，观察到光束在水中和空气中的径迹如图所示。回答以下问题：

（1）此现象说明_______（选填序号）
A．光路可逆
B．光在水面只发生了折射
C．光在水面只发生了反射射
D．光在水面既发生了折射又发生了反射
（2）增大这一束光与竖直方向的夹角，发现射入空气的光的径迹与竖直方向的夹角也增大，此现象说明_________（选填序号）
A．入射角增大，折射角减小
B．入射角增大，折射角增大
C．折射角的大小与入射角的大小成正比
D．折射角的正弦值与入射角的正弦值成正比
（3）让这一束光垂直于水面射入空气。传播方向__________（选填序号）。
A．向右偏 B．向左偏 C．不偏
【答案】D B C
【详解】
（1）由图可看出，光从水中斜射入空气中，光在水面既发生了折射又发生了反射。
（2）增大这一束光与竖直方向的夹角，即增大了入射角。根据折射规律，入射角增大，折射角也增大，即射入空气的光的径迹与竖直方向的夹角增大。
（3）当入射角为零时（光垂直于水面射入空气），折射角也为零（射入空气的光的径迹也垂直于水面），即此时传播方向不偏。
47．（2019·江苏省如皋市外国语学校中考真题）在“初识光的折射现象”和“探究光的折射特点”实验中

（1）如图甲,小明将一束激光射至P点,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将____(向左移动/向右移动/不动),这说明光从空气斜射入水中时,传播方向____(会/不会)发生偏折.实验中光在空气中的传播路径并不清晰,为解决此问题,他在水面上方喷了一些____
（2）如图乙,小明继续探究“光从空气射入水中时的折射特点”,他使用可折转的光屏,是为了研究折射光线、入射光线和法线是否____.如图丙,他将光沿着AO方向射向水面上的O点,光在水中沿着OB方向射出,调整激光笔使入射光逐步偏向法线,折射光也逐步偏向法线,说明光从空气斜射入水中时,入射角减小,折射角随之____(增大/减小/不变).当光沿着NO方向射入时会沿ON′方向射出,此时折射角为____度
【答案】向左移动 会 烟雾（或水雾，合理即可） 在同一平面 减小 0
【详解】
(1)光从空气斜射入水中，折射角小于入射角；如果按照图示中的角度照射激光，同时向水槽内慢慢注水,水槽底部光斑的位置将向左移动,这说明光从空气斜射入水中时,传播方向会发生偏折；向水面上方喷些烟雾，这时光通过烟雾的水时发生漫反射，便于在各个角度观察光的传播路径．
(2) 使用可折转的光屏，是为了观察折射光线、入射光线和法线是否在同一平面内；因为当入射光线偏向法线时，折射角也随之偏向法线，所以可以说明光从空气斜射入水中时,入射角减小,折射角随之减小.当光沿着NO方向射入时会沿ON′方向射出,即入射光线垂直入射，折射光线与法线重合，即此时折射角为0度
48．（2019·北京中考真题）某同学利用图所示的装置及相同高度的蜡烛等器材进行实验探究，其中平板透明玻璃与水平纸面垂直。将同一支蜡烛先后放置在白纸上与玻璃距离不同的A、B两点，观测每次蜡烛所成像的高度。该同学探究的问题是：物体通过平面镜所成像的高度与________是否有关

【答案】物体到平面镜距离
【详解】
由题意可知，控制的变量是同一支蜡烛，改变的物理量是蜡烛先后放置在与玻璃距离不同的A、B两点，研究的问题是观测每次蜡烛所成像的高度，因此该同学探究的问题是：物体通过平面镜所成像的高度与物体到平面镜距离是否有关。
49．（2019·四川泸州市·中考真题）如图所示是小明在“探究平面镜成像特点”的实验装置．

（1）本实验中器材M应选择______来完成实验．（选填“玻璃板”或“平面镜”）
（2）小明竖直放好点燃的蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B的位置；移去蜡烛B，在其位置上竖立光屏，在光屏上______（选填“能”或“不能”）承接到蜡烛A的像．
（3）实验中如果蜡烛A靠近器材M，则蜡烛B应______（选填“远离”或“靠近”）器材M，才能与蜡烛A的像完全重合．
【答案】玻璃板 不能 靠近
【详解】
（1）实验时选择透明的玻璃板，能同时观察到像和代替蜡烛A的蜡烛B，便于确定像的位置；
（2）平面镜成虚像，移去蜡烛B，在其位置上竖立光屏，在光屏上不能承接到蜡烛A的像；
（3）实验中，如果蜡烛A靠近玻璃板M，蜡烛A成的像也靠近玻璃板M，为了使蜡烛B与蜡烛A的像完全重合，则蜡烛B应靠近器材M．
50．（2019·江苏宿迁市·中考真题）实验室常用蜡烛完成以图光学实验：


（1）图甲为小孔成像示意图，该现象可以用______来解释。
（2）图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10cm，则蜡烛的像B与蜡烛A之间的距离为______cm；若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板，______（填“能”或“不能”）看到蜡烛所成的像。
（3）图丙为探究凸透镜成像规律的实验装置。当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。保持凸透镜位置不变，将蜡烛向右移动到35cm刻度线处，此时可将光屏向______（选填“左”或“右”）移动适当距离能再次得到清晰的倒立、______的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的______透镜（选填“凸”或“凹”）也能在光屏上得到一个清晰的像。
【答案】光的直线传播 20 能 右 放大 凸
【详解】
第一空．图甲为小孔成像示意图，这属于光的直线传播现象，可以用光的直线传播来解释；
第二空．图乙为探究平面镜成像特点的实验装置，若蜡烛A到玻璃板距离为10m，根据平面镜物像到平面镜的距离相等，蜡烛A的像到玻璃板的距离也是10cm，则蜡烛的像B与蜡烛A之间的距离为10cm+10cm=20cm；
第三空．平面镜所成的像是虚像，虚像是不能成在光屏上的，但玻璃板仍会出现平面镜成像现象，用不透明的挡板在玻璃板后面挡住蜡烛B，在蜡烛A一侧观察，玻璃板后将仍能观察到蜡烛A的像。
第四空．蜡烛到凸透镜的距离为20cm时，光屏上呈现一个倒立等大的像，则2f=20cm，所以f=10cm，将蜡烛向右移动到35cm刻度线处，由物近像远像变大可知，此时需将光屏向右移动适当距离才能再次呈现清晰地像；
第五空．因焦距为10cm，当蜡烛位于35cm刻度线处，物距为50cm-35cm=15cm，大于一倍焦距小于二倍焦距，可以在光屏上得到一个清晰的倒立、放大的实像；
第六空．若不移动光屏的位置，由物近像远像变大可知，此时像落在光屏的右侧，为了使像提前会聚，重新成在光屏上，因此需在烛焰和透镜之间放置一个适当的凸透镜；
