专题12 透镜及其应用-2022届中考物理实验探究真题精准练1

这是一份专题12 透镜及其应用-2022届中考物理实验探究真题精准练1

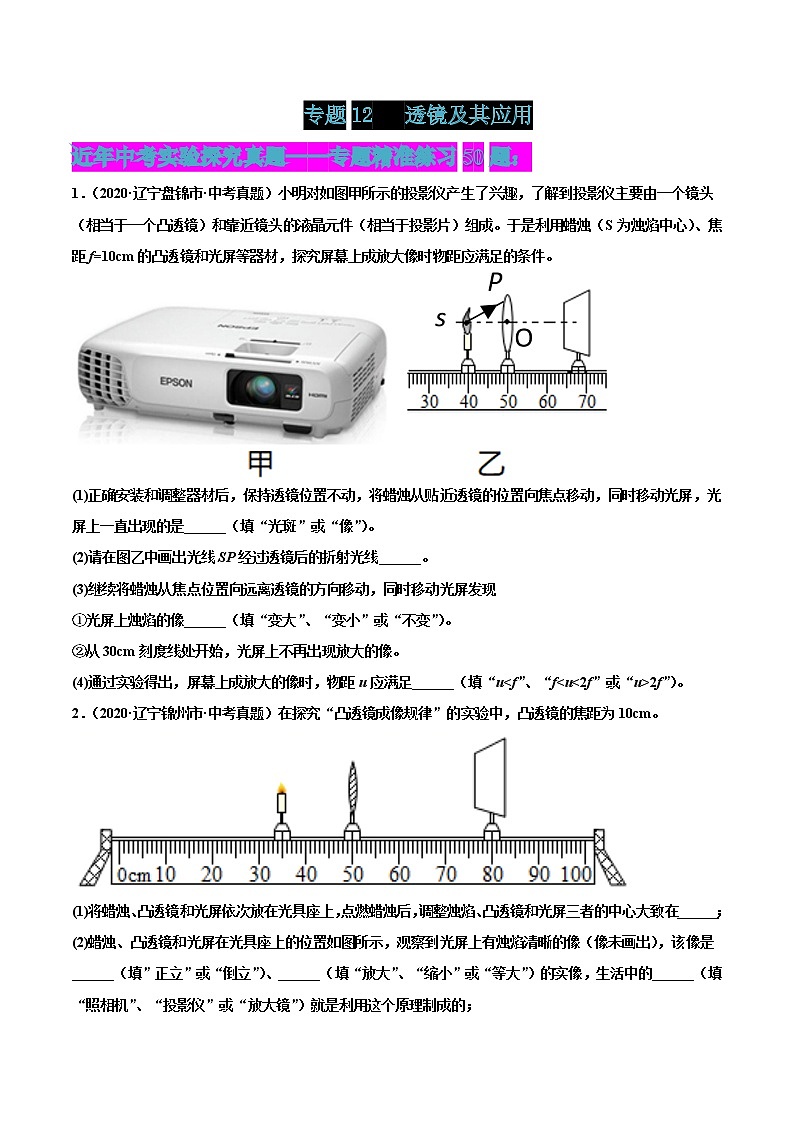

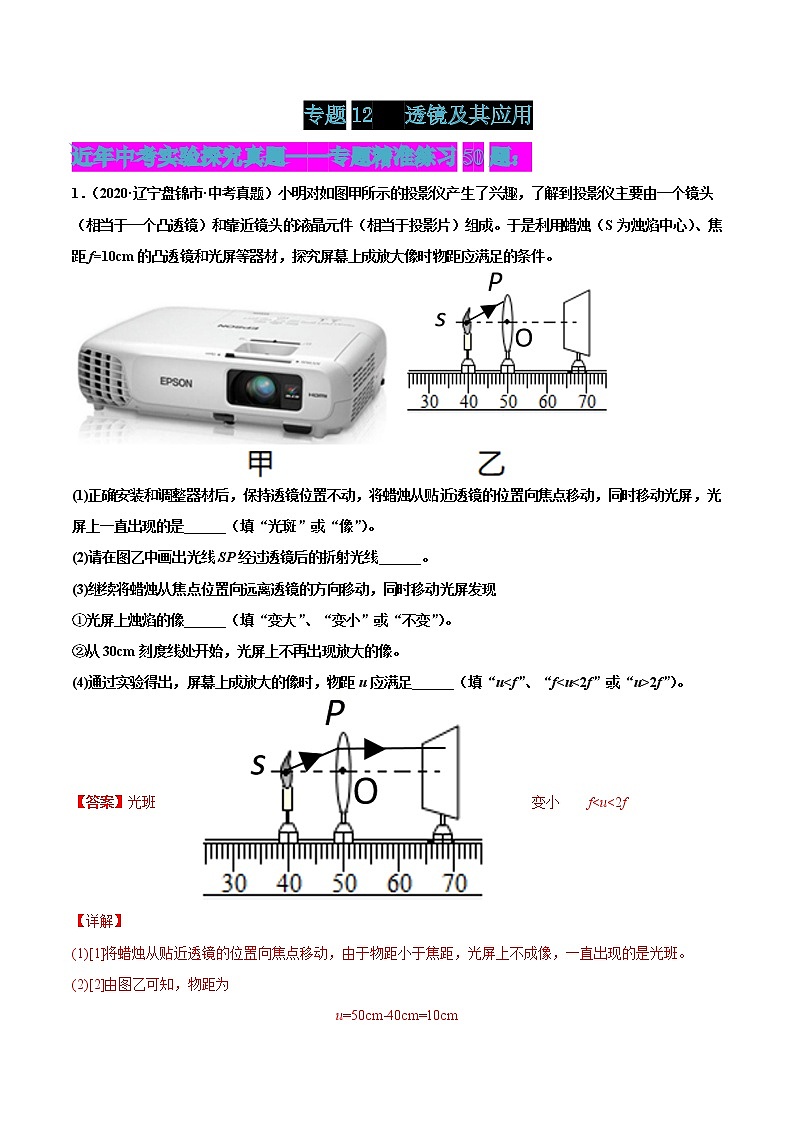

专题12 透镜及其应用近年中考实验探究真题——专题精准练习50题：1．（2020·辽宁盘锦市·中考真题）小明对如图甲所示的投影仪产生了兴趣，了解到投影仪主要由一个镜头（相当于一个凸透镜）和靠近镜头的液晶元件（相当于投影片）组成。于是利用蜡烛（S为烛焰中心）、焦距f=10cm的凸透镜和光屏等器材，探究屏幕上成放大像时物距应满足的条件。(1)正确安装和调整器材后，保持透镜位置不动，将蜡烛从贴近透镜的位置向焦点移动，同时移动光屏，光屏上一直出现的是______（填“光斑”或“像”）。(2)请在图乙中画出光线SP经过透镜后的折射光线______。(3)继续将蜡烛从焦点位置向远离透镜的方向移动，同时移动光屏发现①光屏上烛焰的像______（填“变大”、“变小”或“不变”）。②从30cm刻度线处开始，光屏上不再出现放大的像。(4)通过实验得出，屏幕上成放大的像时，物距u应满足______（填“u
