观察下图中图形的影子，试着发现它们的规律
物体在日光或灯光的照射下，会在地面、墙壁等处形成影子.

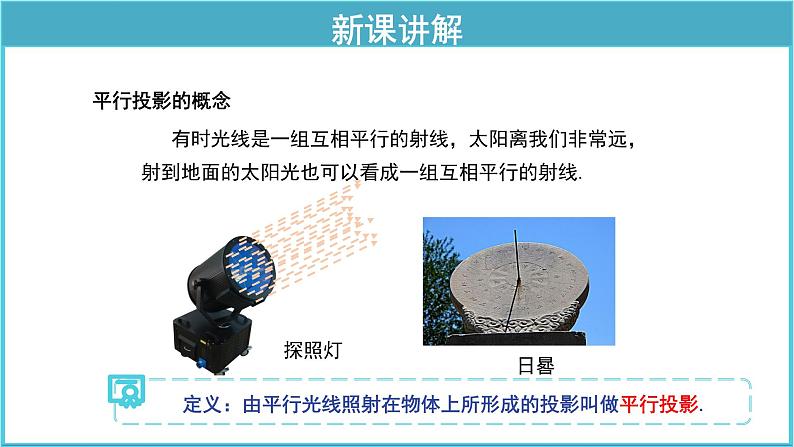

有时光线是一组互相平行的射线，太阳离我们非常远，射到地面的太阳光也可以看成一组互相平行的射线.

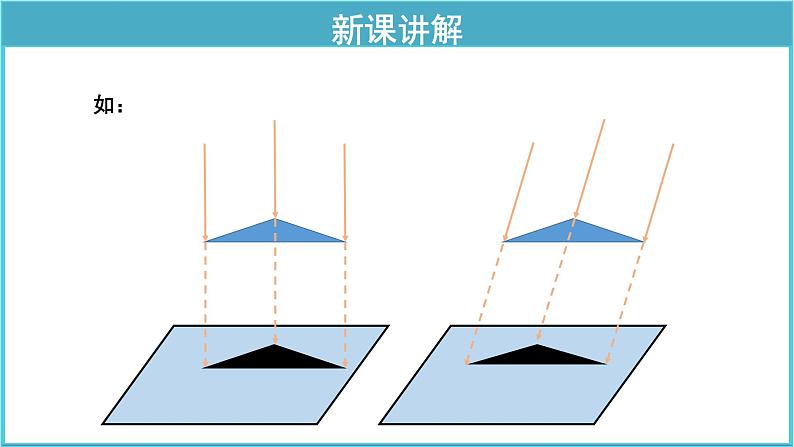

问题1 下图表示一块三角形纸板在光线照射下形成投影，其中图①与图②③的投影线有什么区别？图②③的投影线与投影面的位置关系又有什么区别？
如图，已知正方体的R面与投影面是平行的，它在投影面上的正投影是四边形A'BC'D'（1）四边形A'B'C'D'是什么四边形？正方体R面对面的正投影是什么图形？
如图，已知正方体的R面与投影面是平行的，它在投影面上的正投影是四边形A'BC'D'（2）正方体Q面和P面的正投影分别是什么图形？
竖直的线段（长度等于正方体棱长）
水平的线段（长度等于正方体棱长）
如图，已知正方体的R面与投影面是平行的，它在投影面上的正投影是四边形A'BC'D'（3）正方体棱AB和棱AE的正投影分别是什么图形？正方体顶点A和顶点E的正投影分别是什么图形？
顶点A和顶点E的正投影分别是一个点，一个点，且这两点为同一点.
1.以下四幅图的情形中，表示两棵小树在同一时刻的阳光下的影子的是( )
2.小明拿一个等边三角形木框在太阳下玩耍，发现等边三角形木框在地面上的投影不可能是( )
3.《孙子算经》是中国古代重要的数学著作，成书于约一千五百年前，其中有首歌谣：今有竿不知其长，量得影长一丈五尺，立一标杆，长一尺五寸，影长五寸，问竿长几何？意即：有一根竹竿不知道有多长，量出它在太阳下的影子长一丈五尺，同时立一根一尺五寸的小标杆，它的影长五寸(提示：1丈=10尺，1尺=10寸)，则竹竿的长为( )A.五丈B.四丈五尺C.一丈D.五尺
4.小华拿一个矩形的木框在阳光下玩，矩形木框在地面上形成的投影可能是________.(填序号)
5.如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD.(1)请你在图中画出路灯灯泡所在的位置；(用点P表示)(2)画出小华此时在路灯下的影子.(用线段EF表示)

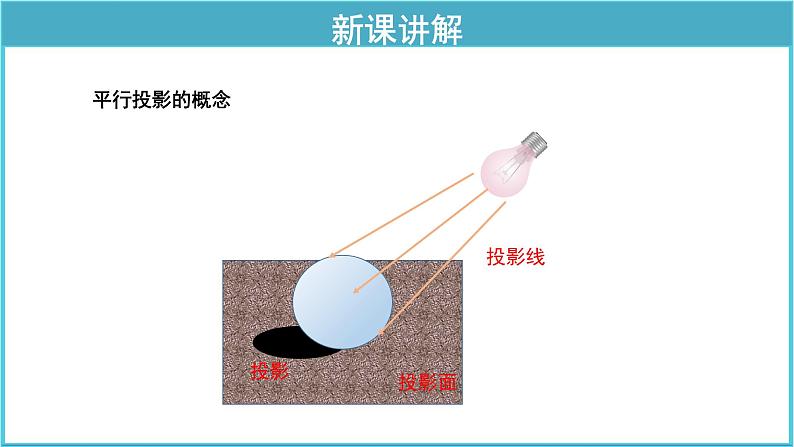

由平行光线形成的投影叫做平行投影

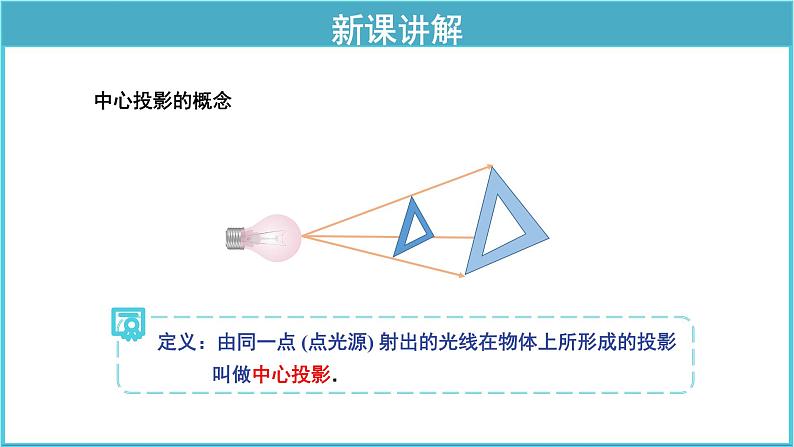

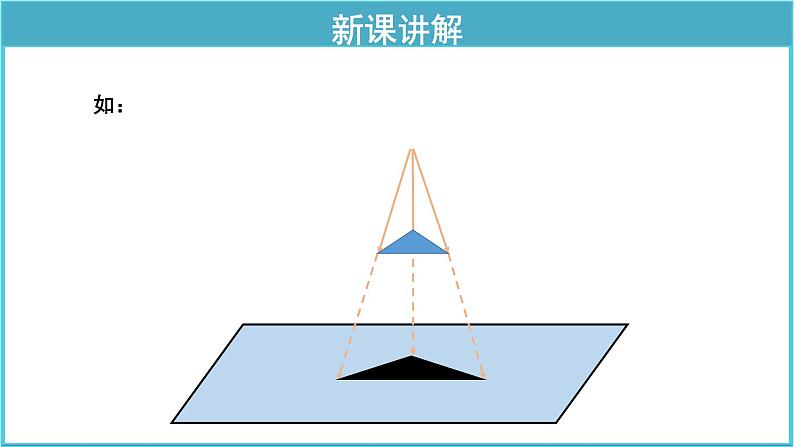

由同一点 (点光源) 发出的光线形成的投影叫做中心投影
投影线垂直于投影面产生的投影叫做正投影.
