专题10 组装最简单的收音机-初中物理九年级年级下册部分物理实验报告单

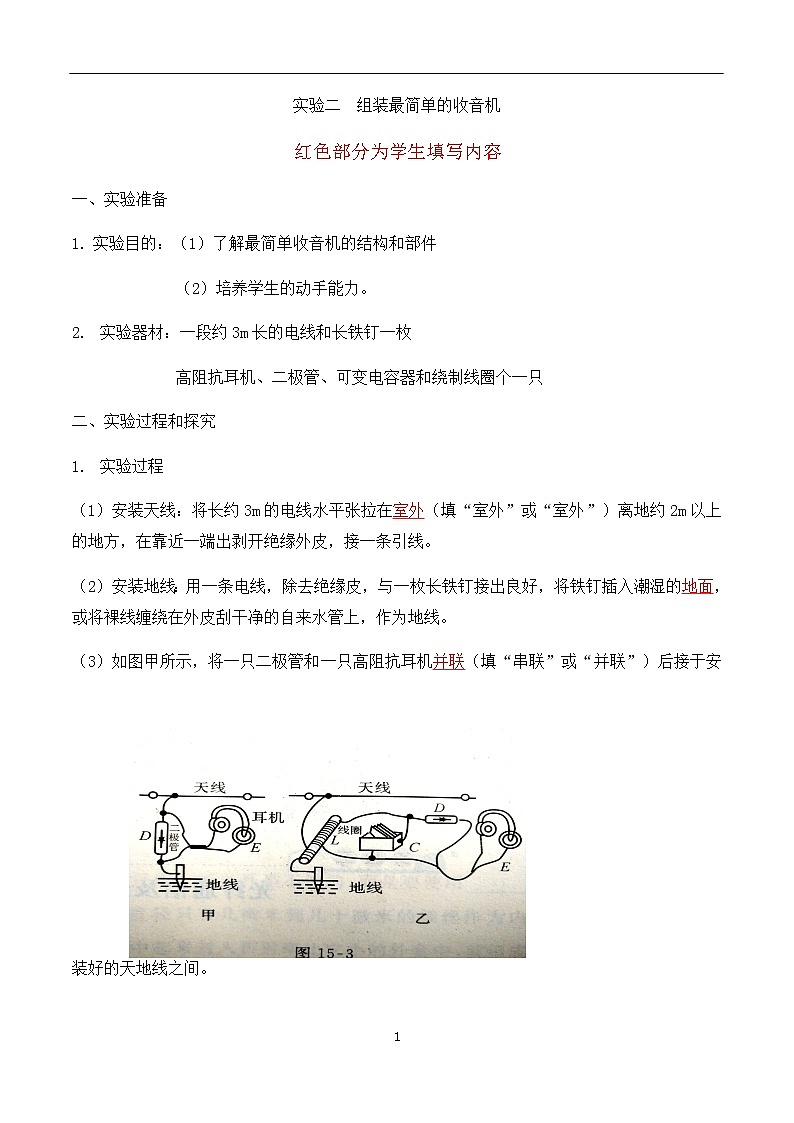

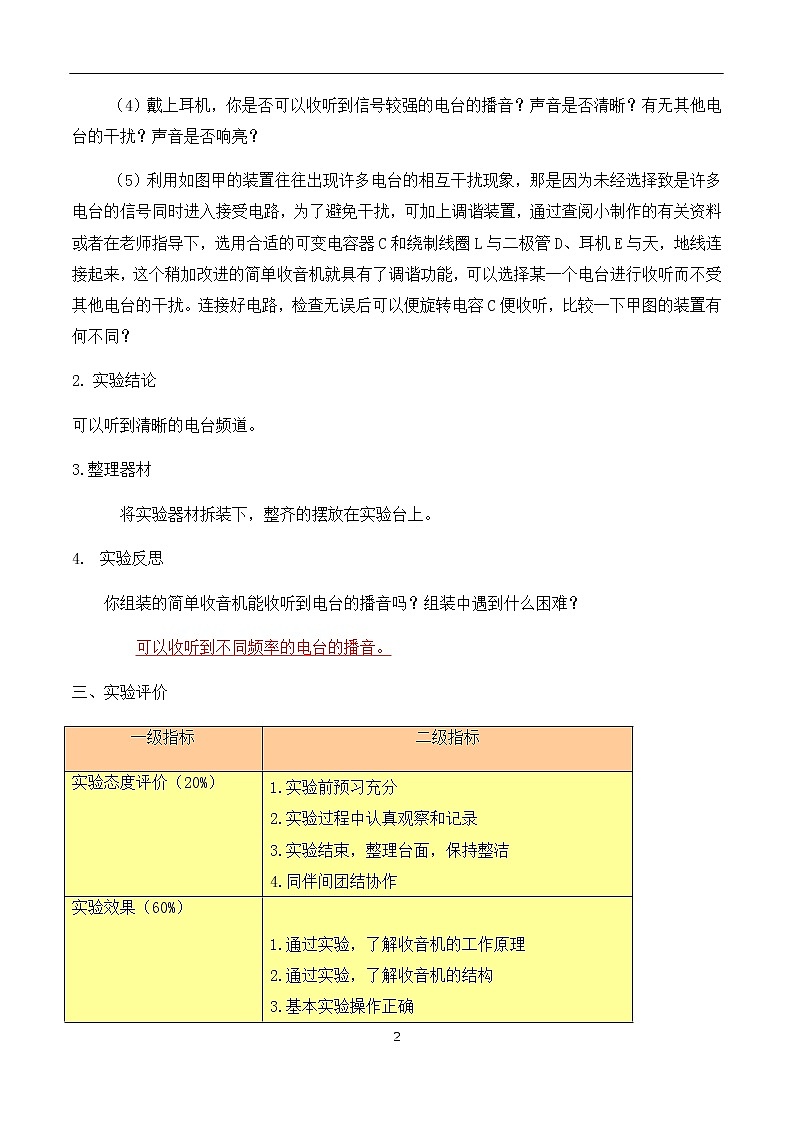

实验二 组装最简单的收音机红色部分为学生填写内容实验准备实验目的：（1）了解最简单收音机的结构和部件 （2）培养学生的动手能力。实验器材：一段约3m长的电线和长铁钉一枚 高阻抗耳机、二极管、可变电容器和绕制线圈个一只实验过程和探究实验过程安装天线：将长约3m的电线水平张拉在室外（填“室外”或“室外”）离地约2m以上的地方，在靠近一端出剥开绝缘外皮，接一条引线。安装地线：用一条电线，除去绝缘皮，与一枚长铁钉接出良好，将铁钉插入潮湿的地面，或将裸线缠绕在外皮刮干净的自来水管上，作为地线。如图甲所示，将一只二极管和一只高阻抗耳机并联（填“串联”或“并联”）后接于安装好的天地线之间。戴上耳机，你是否可以收听到信号较强的电台的播音？声音是否清晰？有无其他电台的干扰？声音是否响亮？利用如图甲的装置往往出现许多电台的相互干扰现象，那是因为未经选择致是许多电台的信号同时进入接受电路，为了避免干扰，可加上调谐装置，通过查阅小制作的有关资料或者在老师指导下，选用合适的可变电容器C和绕制线圈L与二极管D、耳机E与天，地线连接起来，这个稍加改进的简单收音机就具有了调谐功能，可以选择某一个电台进行收听而不受其他电台的干扰。连接好电路，检查无误后可以便旋转电容C便收听，比较一下甲图的装置有何不同？实验结论可以听到清晰的电台频道。3.整理器材将实验器材拆装下，整齐的摆放在实验台上。实验反思你组装的简单收音机能收听到电台的播音吗？组装中遇到什么困难？可以收听到不同频率的电台的播音。实验评价直击中考中考考点电路的基本链接电磁波的应用中考连接下列说法中正确的是（　　）A. 电话听筒的作用是把声音转化变化的电流B. 电话话筒的作用是把变化的电流转化成声音C. 移动电话是靠电磁波传递信息的D. 用电子邮件可传输文字、声音文件但不能传输图象文件【答案】C拓展阅读现代无线通信技术的发展现状　　（1）移动通信技术方面。近几年，我国的移动通信技术取得了长足的发展，主要体现在全球移动网络3G状态的发展方面，随着3G网络的发展，其应用的业务平台更加宽广，应用的方向更加众多，已经深入了人们的日常生活，据有关统计表明，截至目前，3G网络已占据了80%的网络用户市场，并且还保持着持续上升的态势，尤其是其在商务市场的运用更加频繁化，这也预示着未来3G移动网络发展的无限潜力。 　　（2）蓝牙技术的发展。蓝牙技术适用于短距离的无线通信，是以现代化无线通信技术为基础的通信技术，在其使用过程中，以语音和无线数据为载体实现短距离的无线通信，它的主要服务对象为移动及固定的终端设备，能为用户提供信息和数据的传输服务，其传输频段为2.4HGzISM，速率为1 Mbps，最长的传输距离为10m，适用于短距离通信[1]。 　　（3）无线宽带技术。当前的无线宽带接入方式主要有以下四种：1）微波宽带接入技术。使用无线微波宽带技术的时候，频段应该在28GHz附近，通过“蜂窝式”的网络布局，降低了因为传输距离带来的损耗，与此同时，这种布局也减少了无线通信发射的功率，实现了近距离双向数据、图像以及语言的传输。2）卫星接入技术。这种宽带接入技术主要运用于金融行业以及房地产、教育事业等行业领域，通过这种技术的运用，实现了互联网的高速接入、数据包的快速分发等服务，具有非常高的稳定性，深受相关行业领域的青睐。3）红外光通信接入。这种接入技术在运用过程中，传输速度非常高，大概在3MB/s～621MB/s之间，能够实现数据的高速传播，并且由于红外线工作波段的缘故，其传输的距离可达上百米，并不会对其他的通信系统造成影响，在哦无线信号的发射和接受方面使用的则是光学仪器。4）多点微波接入技术。这种技术一般应用于多项低频波段，仅限于三种波段，分别是5.8GHz、2.5GHz以及3.5GHz，这就决定了其应用的范围比较小。 　　（四）超宽带技术。此技术以无线载波为基础，利用无线通信中单位比较小的纳秒级非正弦型波窄，在进行数据传输的时候运用脉冲的形式进行，其覆盖频谱非常宽，可实现低程序、低功耗下的数据传输，被众多领域广泛采用。一级指标二级指标实验态度评价（20%）1.实验前预习充分2.实验过程中认真观察和记录3.实验结束，整理台面，保持整洁4.同伴间团结协作实验效果（60%）1.通过实验，了解收音机的工作原理2.通过实验，了解收音机的结构3.基本实验操作正确4.若实验未达到预期效果时，能够分析失败原因完成实验报告情况（20%）1.具备设计和实施实验的能力2.具备解释和表达科学探究结果的能力
