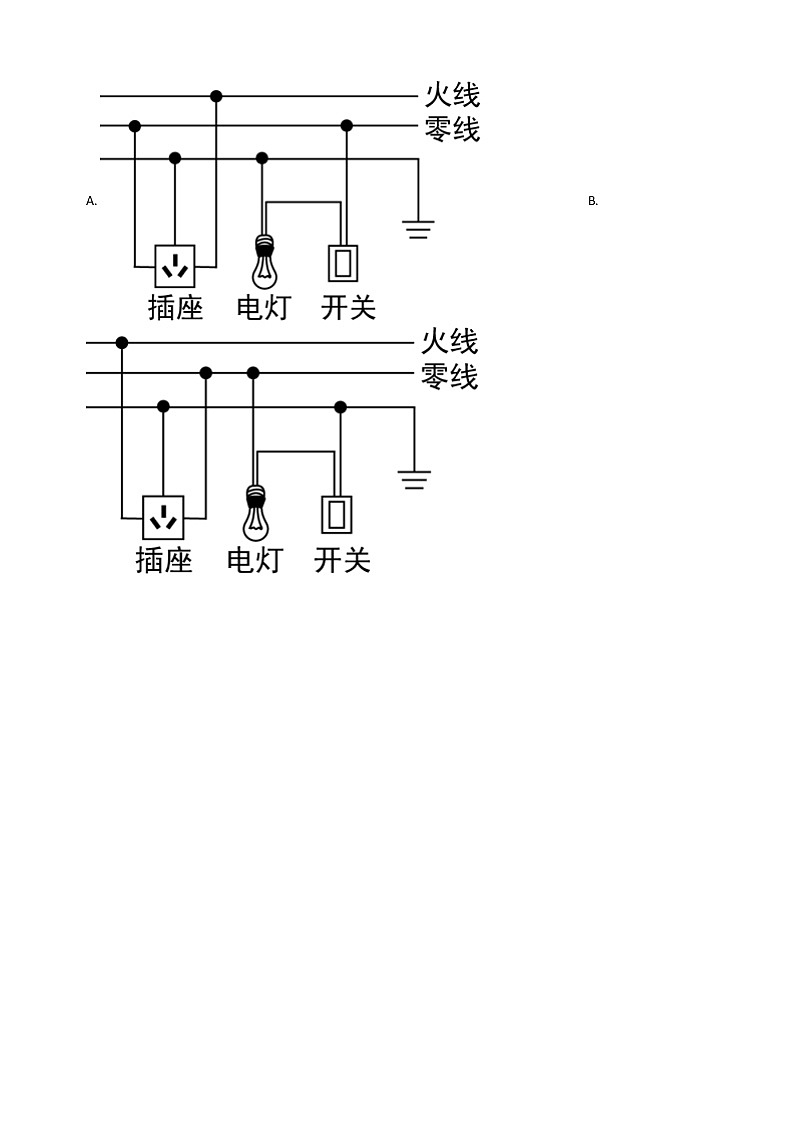

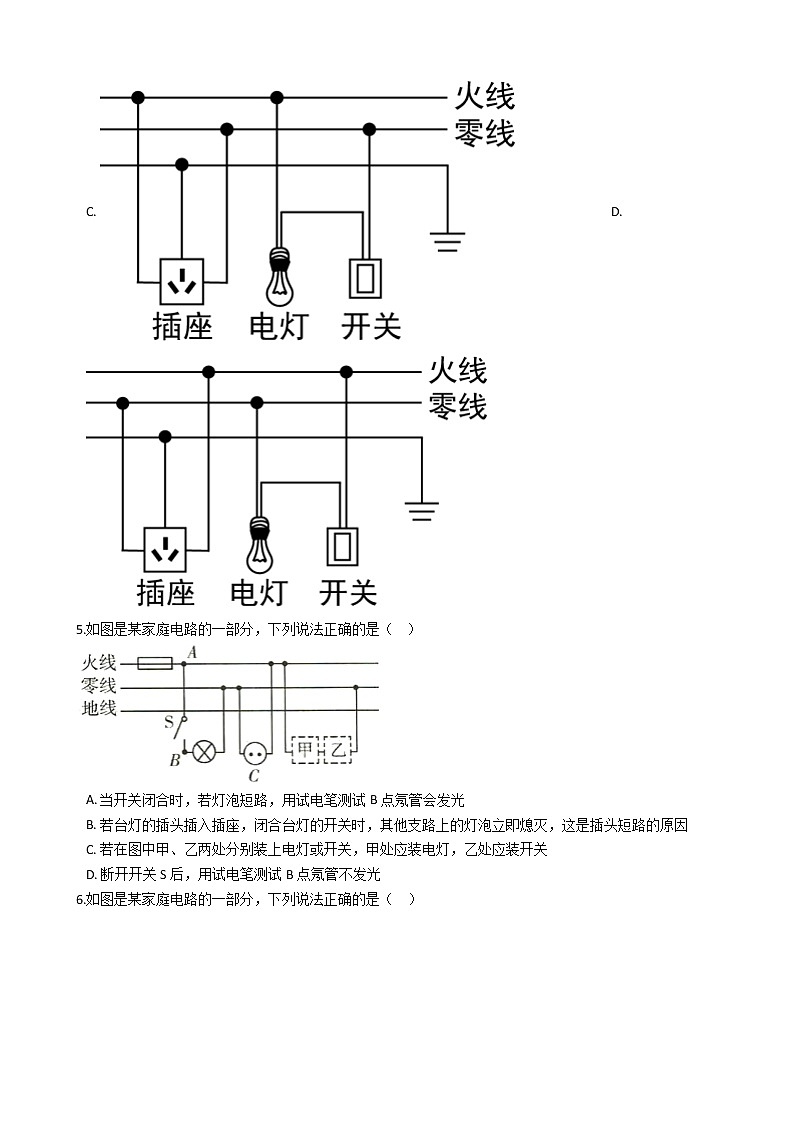

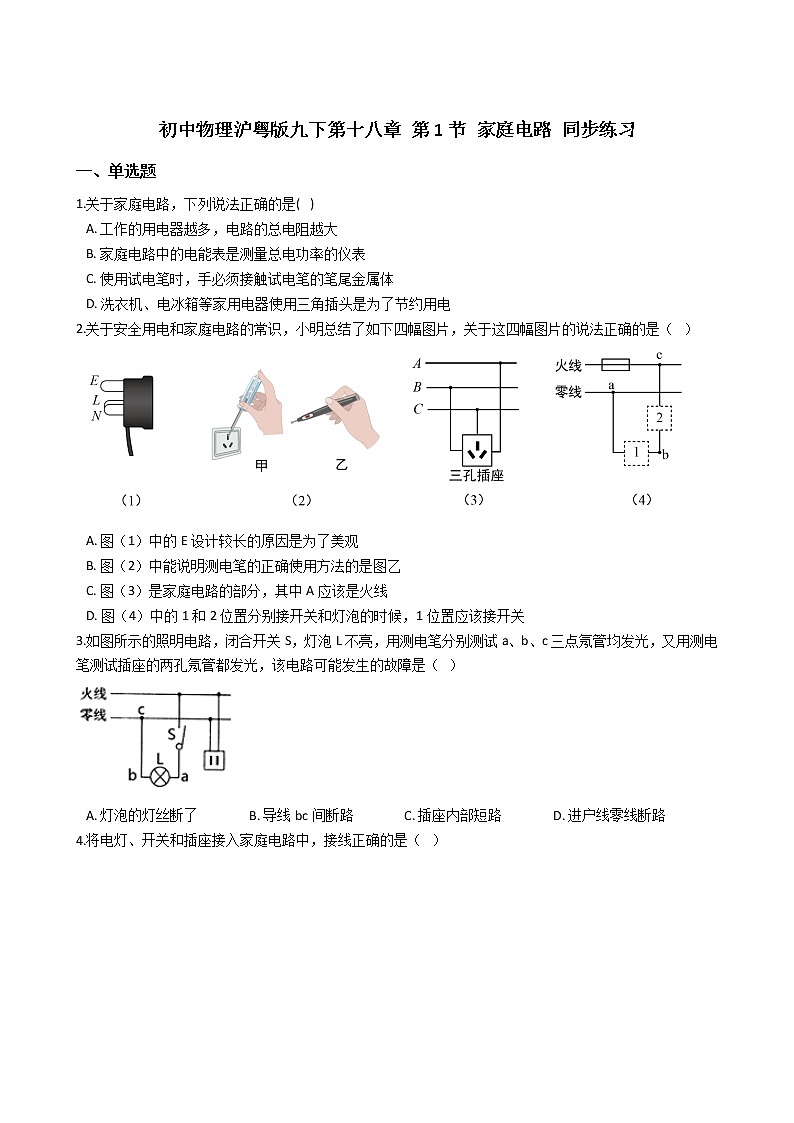

初中物理沪粤版九下第十八章 第1节 家庭电路 同步练习一、单选题1.关于家庭电路，下列说法正确的是(   ) A. 工作的用电器越多，电路的总电阻越大B. 家庭电路中的电能表是测量总电功率的仪表C. 使用试电笔时，手必须接触试电笔的笔尾金属体D. 洗衣机、电冰箱等家用电器使用三角插头是为了节约用电2.关于安全用电和家庭电路的常识，小明总结了如下四幅图片，关于这四幅图片的说法正确的是（   ）A. 图（1）中的E设计较长的原因是为了美观B. 图（2）中能说明测电笔的正确使用方法的是图乙C. 图（3）是家庭电路的部分，其中A应该是火线D. 图（4）中的1和2位置分别接开关和灯泡的时候，1位置应该接开关3.如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，又用测电笔测试插座的两孔氖管都发光，该电路可能发生的故障是（   ）A. 灯泡的灯丝断了                B. 导线bc间断路                C. 插座内部短路                D. 进户线零线断路4.将电灯、开关和插座接入家庭电路中，接线正确的是（   ） A.                                  B. C.                              D. 5.如图是某家庭电路的一部分，下列说法正确的是（    ）A. 当开关闭合时，若灯泡短路，用试电笔测试B点氖管会发光B. 若台灯的插头插入插座，闭合台灯的开关时，其他支路上的灯泡立即熄灭，这是插头短路的原因C. 若在图中甲、乙两处分别装上电灯或开关，甲处应装电灯，乙处应装开关D. 断开开关S后，用试电笔测试B点氖管不发光6.如图是某家庭电路的一部分，下列说法正确的是（   ） A. 电冰箱接入三孔插座后其外壳与零线相连B. 断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光C. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路D. 保险丝烧断后可用铜丝代替7.如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（   ） A. 1、2                                    B. 2、4                                    C. 1、4                                    D. 3、58.如图所示是某家庭电路的组成示意图，1、2、3、4方框内的元件填写正确的是（   ） A. 电能表；插座；开关；灯                                    B. 保险盒；灯；开关；插座C. 电能表；插座；灯；开关                                    D. 保险盒；插座；灯；开关9.如图所示的四种情境中，下列说法错误的是（   ） A. 甲、丙都会触电                                                                        B. 乙不会触电C. 丁中站在干燥木凳上之人会触电，站在地面上之人不会触电     D. 丁中两人都会触电10.教室中若关掉一盏灯，则教室电路的（   ） A. 总电压变大                       B. 总电阻变小                       C. 总功率变大                       D. 总电流变小11.如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，如图中接线情况正确的是（   ） A.            B.            C.            D. 12.我国家庭电路的部分电路如图所示，则下列说法中正确的是（   ） A. 灯泡两端的电压是36V      B. 灯泡L1和L2串联      C. 开关S1的位置正确      D. 开关S2只控制灯泡L2二、填空题13.家庭电路中三线插座非常普遍，中间的插孔接      线。对人体来说，安全电压一般不高于      V。 14.生活中可以用试电笔来辨别零线和火线，如图所示的两种使用试电笔的方法中，正确的是      图。试电笔中有一个很大的电阻，这个电阻与氖管      联。15.为安全用电，家庭电路中的空气开关应装在      线上，空气开关“跳闸”后，受它控制的电路处于      （选填“短路”“断路”或“通路”）状态。 16.我国家庭电路中用      辨别零线和火线，为了防止触电，必须把用电器的开关连接在      线上；电灯与电视机等家用电器是      （选填“串联”或“并联”）的。 17.家庭电路中，电冰箱与电视机的连接方式是      。如图所示，是家庭中常用的三孔插座，其中①孔应与      相连。 18.小明同学想在家里安装一盘照明灯，如下图甲所示的是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应安装在          （选填“1”或“2”）框中，为了检测家庭电路中插座右孔连接的是不是火线，应使用如图          （选填“乙”或“丙”）所示的捏试电笔的方法 三、作图题19.如图是某家庭电路，请将电路连接完整。要求：L1灯、L2灯并联，开关S控制两盏灯。20.小明想在家里安装一盏照明灯，下图是他设计的电路，请你帮他在图中的虚线框内填上开关和电灯的符号。21.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。四、解答题22.如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题 （1）三脚插头中较长的脚E与空调的什么部位相连？ （2）三脚插头插入插座时E脚又与插座中的地线相连，这样连接的目的是什么？ （3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法。 答案解析部分一、单选题1.【答案】 C 2.【答案】 C 3.【答案】 D 4.【答案】 D 5.【答案】 D 6.【答案】 B 7.【答案】 B8.【答案】 A9.【答案】 C10.【答案】 D 11.【答案】 C 12.【答案】 D 二、填空题13.【答案】 地；36 14.【答案】 甲；串 15.【答案】 火；断路 16.【答案】 试电笔；火；并联 17.【答案】 并联；地线（或大地、地） 18.【答案】 2；乙三、作图题19.【答案】 解：如图所示：20.【答案】 解：如图所示；21.【答案】 解：如图所示：四、解答题22.【答案】 （1）解：因为插座的正确接法为，左零右火，中间接地线；而插头较长的脚E与空调的金属外壳相连（2）解：万一空调的金属外壳与火线相连，使外壳带电，电流会通过地线流入大地，从而避免触电事故的发生（3）解：在日常生活中，我们要养成节约用电的良好习惯，例如：随手关灯等
