初中物理粤沪版九年级下册第十八章 家庭电路与安全用电综合与测试同步达标检测题

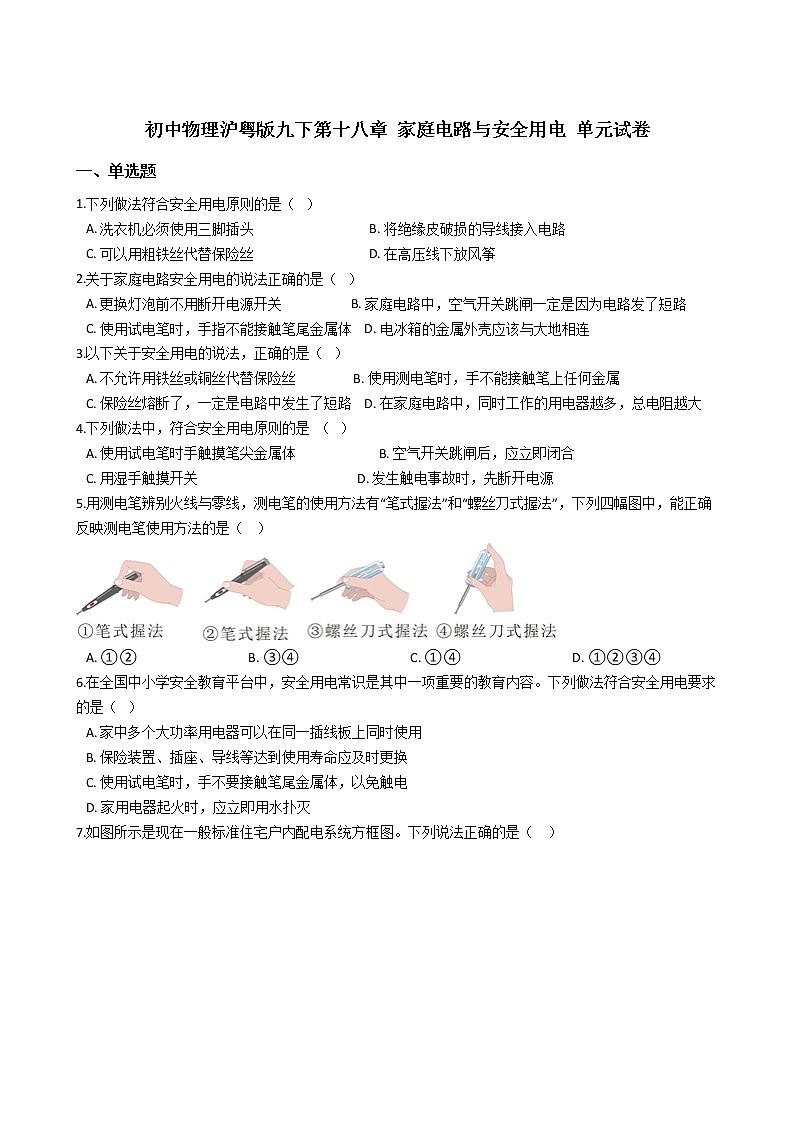

初中物理沪粤版九下第十八章 家庭电路与安全用电 单元试卷

一、单选题

1.下列做法符合安全用电原则的是（   ）

A. 洗衣机必须使用三脚插头                                    B. 将绝缘皮破损的导线接入电路
C. 可以用粗铁丝代替保险丝                                    D. 在高压线下放风筝

2.关于家庭电路安全用电的说法正确的是（   ）

A. 更换灯泡前不用断开电源开关                     B. 家庭电路中，空气开关跳闸一定是因为电路发了短路
C. 使用试电笔时，手指不能接触笔尾金属体    D. 电冰箱的金属外壳应该与大地相连

3.以下关于安全用电的说法，正确的是（   ）

A. 不允许用铁丝或铜丝代替保险丝                  B. 使用测电笔时，手不能接触笔上任何金属
C. 保险丝熔断了，一定是电路中发生了短路    D. 在家庭电路中，同时工作的用电器越多，总电阻越大

4.下列做法中，符合安全用电原则的是  （   ）

A. 使用试电笔时手触摸笔尖金属体                         B. 空气开关跳闸后，应立即闭合
C. 用湿手触摸开关                                                  D. 发生触电事故时，先断开电源

5.用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（   ）

A. ①②                                  B. ③④                                  C. ①④                                  D. ①②③④

6.在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（  ）

A. 家中多个大功率用电器可以在同一插线板上同时使用
B. 保险装置、插座、导线等达到使用寿命应及时更换
C. 使用试电笔时，手不要接触笔尾金属体，以免触电
D. 家用电器起火时，应立即用水扑灭

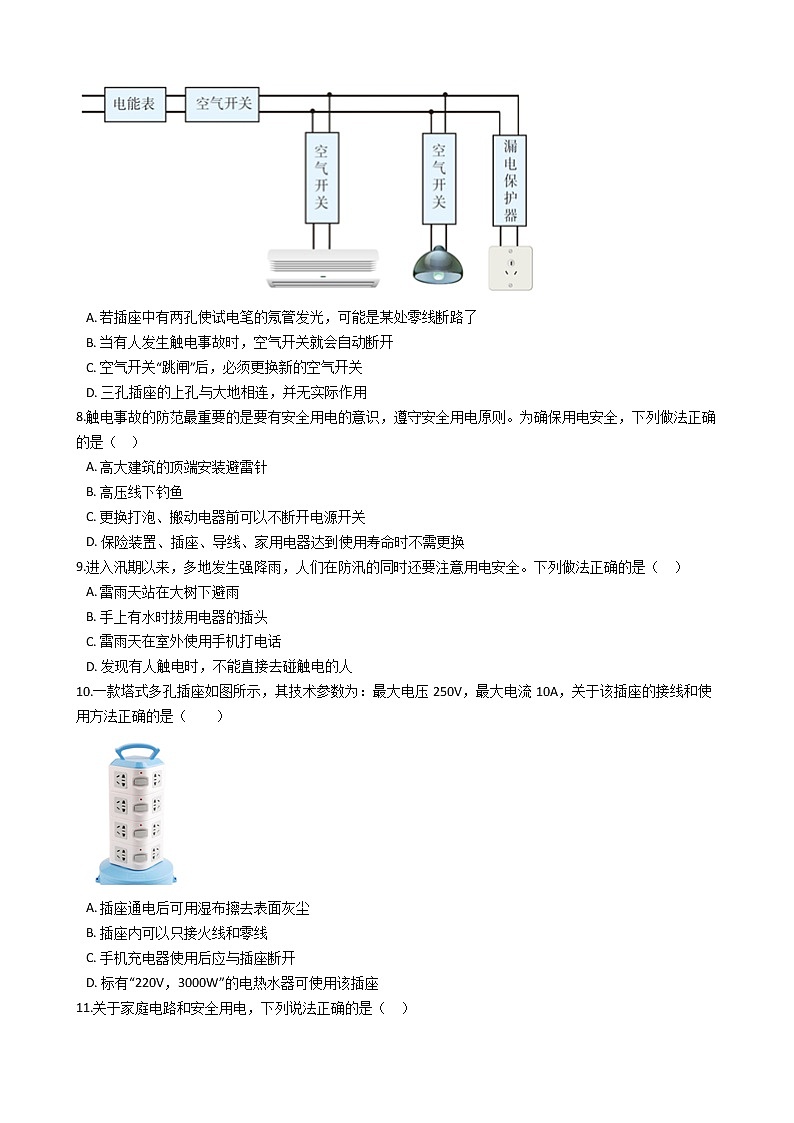

7.如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（   ）

A. 若插座中有两孔使试电笔的氖管发光，可能是某处零线断路了
B. 当有人发生触电事故时，空气开关就会自动断开
C. 空气开关“跳闸”后，必须更换新的空气开关
D. 三孔插座的上孔与大地相连，并无实际作用

8.触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。为确保用电安全，下列做法正确的是（   ）

A. 高大建筑的顶端安装避雷针
B. 高压线下钓鱼
C. 更换打泡、搬动电器前可以不断开电源开关
D. 保险装置、插座、导线、家用电器达到使用寿命时不需更换

9.进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（   ）

A. 雷雨天站在大树下避雨
B. 手上有水时拔用电器的插头
C. 雷雨天在室外使用手机打电话
D. 发现有人触电时，不能直接去碰触电的人

10.一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（　　）

A. 插座通电后可用湿布擦去表面灰尘
B. 插座内可以只接火线和零线
C. 手机充电器使用后应与插座断开
D. 标有“220V，3000W”的电热水器可使用该插座

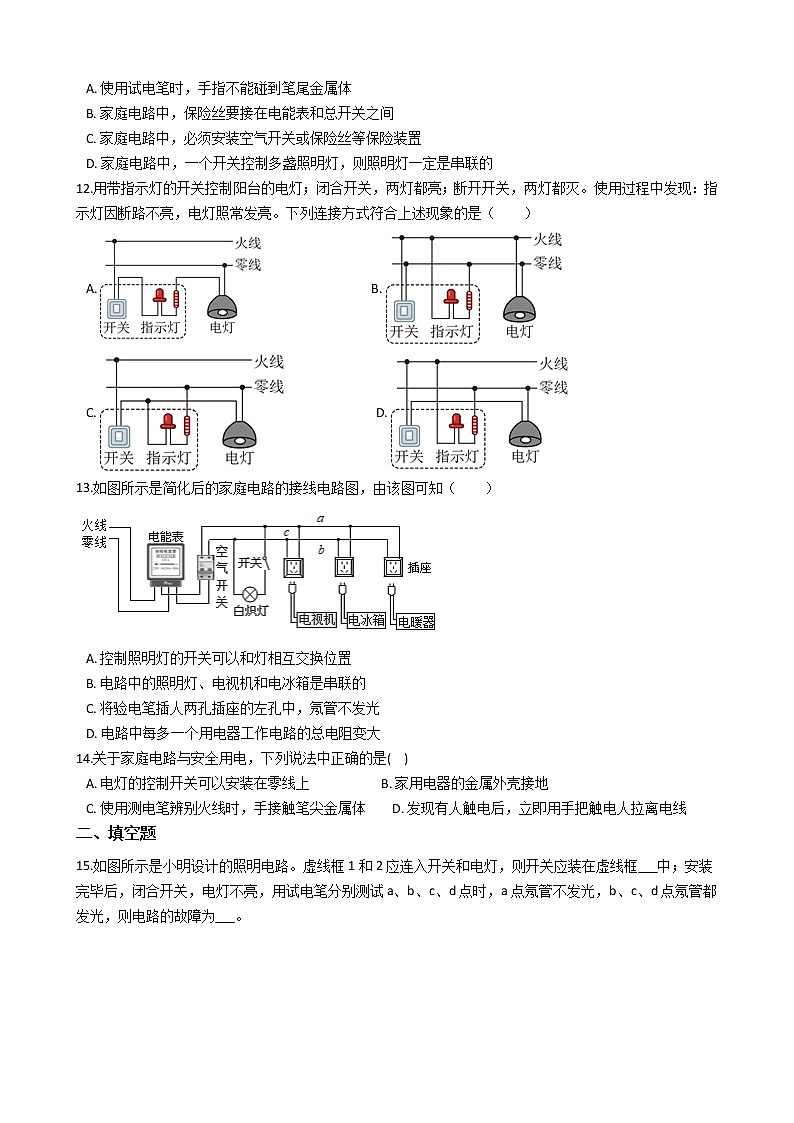

11.关于家庭电路和安全用电，下列说法正确的是（   ）

A. 使用试电笔时，手指不能碰到笔尾金属体
B. 家庭电路中，保险丝要接在电能表和总开关之间
C. 家庭电路中，必须安装空气开关或保险丝等保险装置
D. 家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的

12.用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（　　）

A.                                   B.
C.                             D.

13.如图所示是简化后的家庭电路的接线电路图，由该图可知（　　）

A. 控制照明灯的开关可以和灯相互交换位置
B. 电路中的照明灯、电视机和电冰箱是串联的
C. 将验电笔插人两孔插座的左孔中，氖管不发光
D. 电路中每多一个用电器工作电路的总电阻变大

14.关于家庭电路与安全用电，下列说法中正确的是(    )

A. 电灯的控制开关可以安装在零线上                      B. 家用电器的金属外壳接地
C. 使用测电笔辨别火线时，手接触笔尖金属体        D. 发现有人触电后，立即用手把触电人拉离电线

二、填空题

15.如图所示是小明设计的照明电路。虚线框 1 和 2 应连入开关和电灯，则开关应装在虚线框      中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试 a、b、c、d 点时，a点氖管不发光，b、c、d 点氖管都发光，则电路的故障为      。

16.

（1）家庭电路中，电饭煲与空调是      连接的（选填“串联”或“并联”）。

（2）如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是不同的。请指出甲图电流过大的原因      。

17.如图所示试电笔的使用方法正确的是      （选填：“甲”或“乙”）．

18.家庭电路中，电灯与电视机是      联的.在选择家庭电路的导线时，应该选用      导线（选填“铜”或“铁”）。在电视机遥控器的电池盒中，安装了2节新干电池串联，其正常工作时的电压为       V。

19.我国家庭电路的进户线有两条线路， 当用试电笔测试时， 如果氖管发光， 说明所测的线路是      线， 两条线路之间的电压为      V。 如电路中有一台“220V    1kW”的空调， 则正常工作时通过它的电流是      A （保留一位小数）。

三、作图题

20.请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。

21.图中已经正确连接好了部分电路，将其余部分连接完整。

22.如图所示的家庭电路中，控制电灯的开关应接在      处；接地线应接在三孔插座的      插孔处。

四、解答题

23.电给我们的生活带来了极大的使利，但不正确用电也会带来很大的危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。

答案解析部分

一、单选题

1. A

2. D

3. A

4. D

5. C

6. B

7. A

8. A

9. D

10. C

11. C

12. C

13. C

14. B

二、填空题

15. 2；a、b间断开

16. （1）并联
（2）用电器总功率过大

17. 乙

18. 并；铜；3

19. 火；220；4.5

三、作图题

20. 解：如下图所示：

21. 解：如图所示：

22. A；C

四、解答题

23. 解；根据P=UI得出 ，据此可知，电压一定时，总功率越大，总电流越大，根据焦耳定律 ，在导线电阻和通电时间一定时，通过导线（插排）的电流越大，产生的热量越多，因此可能引发火灾。
