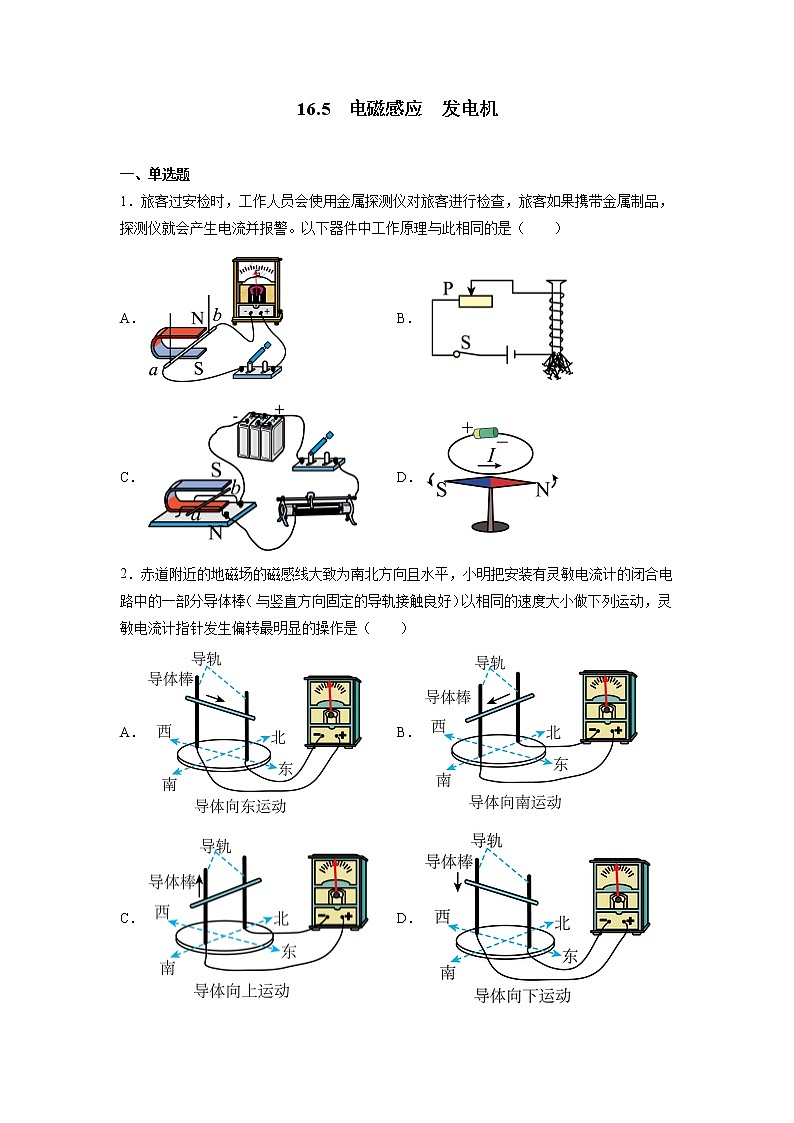

16.5  电磁感应  发电机

一、单选题

1．旅客过安检时，工作人员会使用金属探测仪对旅客进行检查，旅客如果携带金属制品，探测仪就会产生电流并报警。以下器件中工作原理与此相同的是（　　）

A． B．

C． D．

2．赤道附近的地磁场的磁感线大致为南北方向且水平，小明把安装有灵敏电流计的闭合电路中的一部分导体棒与竖直方向固定的导轨接触良好以相同的速度大小做下列运动，灵敏电流计指针发生偏转最明显的操作是（　　）

A． B．

C． D．

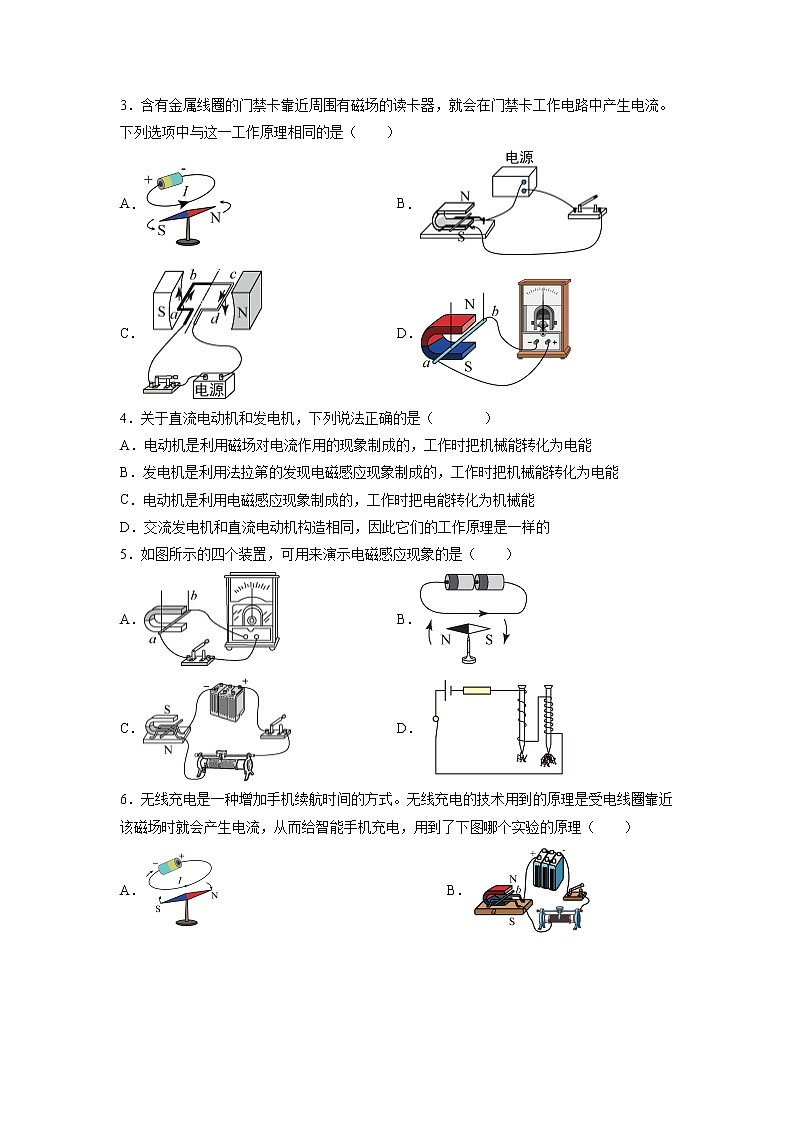

3．含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流。下列选项中与这一工作原理相同的是（　　）

A． B．

C． D．

4．关于直流电动机和发电机，下列说法正确的是（       ）

A．电动机是利用磁场对电流作用的现象制成的，工作时把机械能转化为电能

B．发电机是利用法拉第的发现电磁感应现象制成的，工作时把机械能转化为电能

C．电动机是利用电磁感应现象制成的，工作时把电能转化为机械能

D．交流发电机和直流电动机构造相同，因此它们的工作原理是一样的

5．如图所示的四个装置，可用来演示电磁感应现象的是（　　）

A． B．C． D．

6．无线充电是一种增加手机续航时间的方式。无线充电的技术用到的原理是受电线圈靠近该磁场时就会产生电流，从而给智能手机充电，用到了下图哪个实验的原理（　　）

A． B．

C． D．

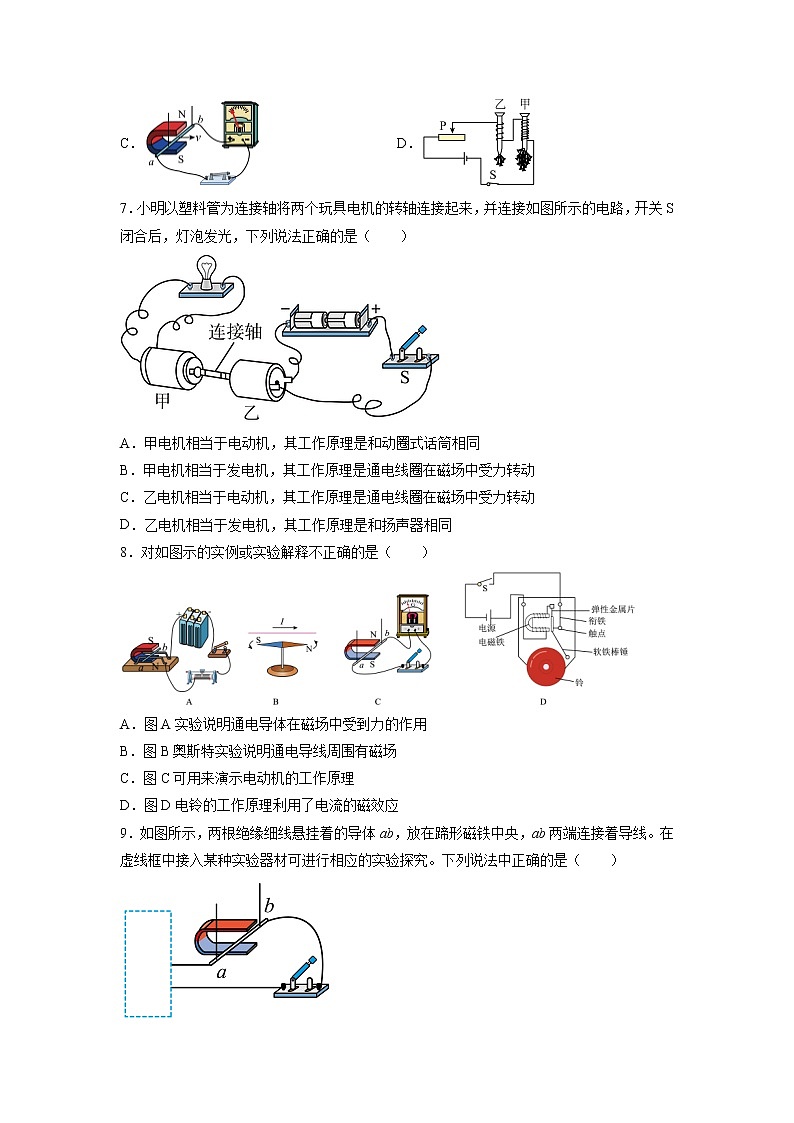

7．小明以塑料管为连接轴将两个玩具电机的转轴连接起来，并连接如图所示的电路，开关S闭合后，灯泡发光，下列说法正确的是（　　）

A．甲电机相当于电动机，其工作原理是和动圈式话筒相同

B．甲电机相当于发电机，其工作原理是通电线圈在磁场中受力转动

C．乙电机相当于电动机，其工作原理是通电线圈在磁场中受力转动

D．乙电机相当于发电机，其工作原理是和扬声器相同

8．对如图示的实例或实验解释不正确的是（　　）

A．图A实验说明通电导体在磁场中受到力的作用

B．图B奥斯特实验说明通电导线周围有磁场

C．图C可用来演示电动机的工作原理

D．图D电铃的工作原理利用了电流的磁效应

9．如图所示，两根绝缘细线悬挂着的导体ab，放在蹄形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（　　）

A．接入灵敏电流计可探究电磁感应现象，与动圈式话筒原理相同

B．接入灵敏电流计可探究通电导体在磁场中受力，与动圈式扬声器原理相同

C．接入电源可探究电磁感应现象，与电动机原理相同

D．接入电源可探究通电导体在磁场中是否受力的作用，与发电机原理相同

10．如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（　　）

A．同种电荷相互排斥 B．磁场对电流有力的作用

C．电磁感应 D．电流周围存在磁场

11．纽约一家创业公司开发了一款手把内置蓄电池的跳绳，只要不断跳绳就可以将动能转换为电能，再像移动电源一样给手机充电，夜晚跳绳时，绳内的LED光源还能发出两束光，对这款跳绳的解释下列说法正确的是（　　）

A．制造LED灯的材料是超导体

B．跳绳时能给手机充电属于电磁感应现象

C．跳绳的原理与电动机的原理相同

D．跳绳时改变挥动绳子的方向产生的电流方向不会改变

二、填空题

12．高铁列车给人们的出行带来了便利，如图所示。列车车厢内座椅下方的插座方便旅客充电，插座间的连接方式是______联；列车采用了“再生电制动”技术，即在制动时，列车仍会向前运动一段距离，带动发电机发电，发电机的工作原理是______现象。

13．英国物理学家 _________ 经10年探索，终于在1831年取得突破，发现了利用磁场产生电流的条件和规律，进一步揭示了电现象和磁现象之间的联系，使人类大规模用电成为可能，电气化的时代从此开始。如图所示为一种实验室用的手摇发电机，其工作原理是 _________   （选填“电流的磁效应”或“电磁感应”）。

14．闭合电路的______在磁场里做______磁感线运动时，导体中就会产生电流，这种现象叫做______现象，在此现象中，______能转化为______能；导体中的感应电流方向跟______方向和______方向有关。

15．如图所示是有关电与磁实验的装置图：

（1）图___________能够说明电流周围存在磁场；

（2）图___________能够解释动圈式话筒的工作原理；

（3）图___________能够解释电风扇的工作原理；

（4）图丙是探究___________影响因素的实验装置；

（5）在扬声器、发电机和电动机中，将电能转化为机械能的有___________。

16．如图所示，是一款车轮边缘带有LED灯的儿童滑板车。当脚踏滑板车滑行时，车轮转动时可发电，车轮边缘的LED灯会闪闪发光。则：

（1）车轮转动发电时属于______（选填：“电磁感应现象”或“电流的磁效应现象”）；

（2）当小车逐渐加速滑行时，LED灯的亮度增加，由此可判断通过LED灯的电流将会______（选填：“增大”、“不变”或“减小”）；

（3）该发电过程中能量转化是将______能转化成电能，最终转化为内能和光能。

17．如图所示的是一款“运动手环”，其内部有一段内置一小块磁铁的密闭空心塑料管，管外缠绕着线圈。戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，此过程利用了______的原理，将______能转化为电能，该原理是______最早发现的。

三、实验题

18．探究什么情况下磁可以生电，实验装置如图所示，在蹄形磁体的磁场中悬挂一根导体，把它的两端跟电流表连接起来，组成闭合回路。

（1）实验中，电流表的作用是______；

（2）下列操作，能使回路中产生电流的是______；（选填所有符合要求的选项字母）

A．蹄形磁体和导体都静止

B．蹄形磁体静止，导体左右运动

C．导体静止，蹄形磁体左右运动

（3）感应电流的方向与磁场方向和______方向有关。

参考答案：

1．A

2．D

3．D

4．B

5．A

6．C

7．C

8．C

9．A

10．C

11．B

12．     并     电磁感应

13．     法拉第     电磁感应

14．     部分导体     切割     电磁感应     机械     电     导体运动     磁场

15．     乙     甲     丁     电磁铁磁性强弱     扬声器、电动机

16．     电磁感应现象     增大     机械

17．     电磁感应     机械     法拉第

18．     显示回路中是否有感应电流产生     BC     导体运动
