中考物理复习第16讲电流和电路PPT课件

这是一份中考物理复习第16讲电流和电路PPT课件，共31页。PPT课件主要包含了考点回顾·考点梳理，正电荷，负电荷，验电器，容易导电，不容易导电，自由电子，定向移动，用电器，电路闭合等内容，欢迎下载使用。

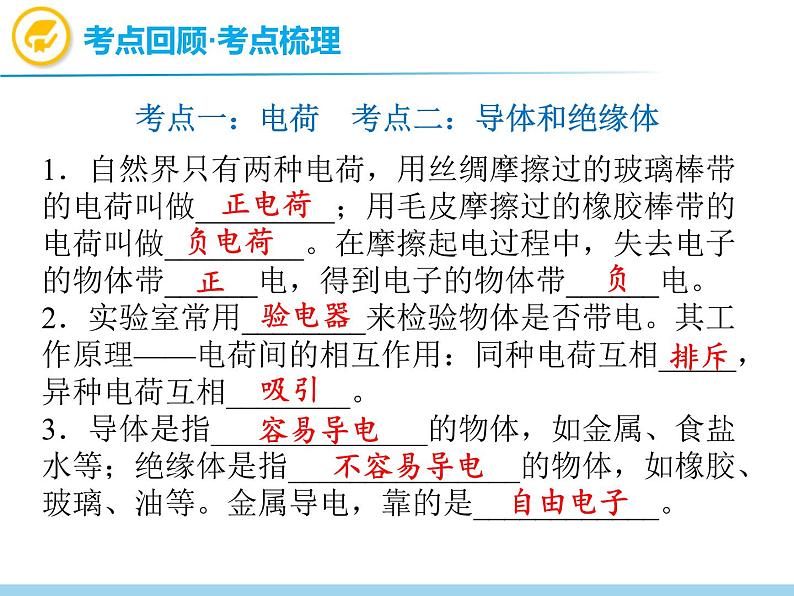

1．自然界只有两种电荷，用丝绸摩擦过的玻璃棒带的电荷叫做_________；用毛皮摩擦过的橡胶棒带的电荷叫做_________。在摩擦起电过程中，失去电子的物体带______电，得到电子的物体带______电。2．实验室常用________来检验物体是否带电。其工作原理——电荷间的相互作用：同种电荷互相_____，异种电荷互相________。3．导体是指______________的物体，如金属、食盐水等；绝缘体是指_______________的物体，如橡胶、玻璃、油等。金属导电，靠的是____________。
考点一：电荷 考点二：导体和绝缘体

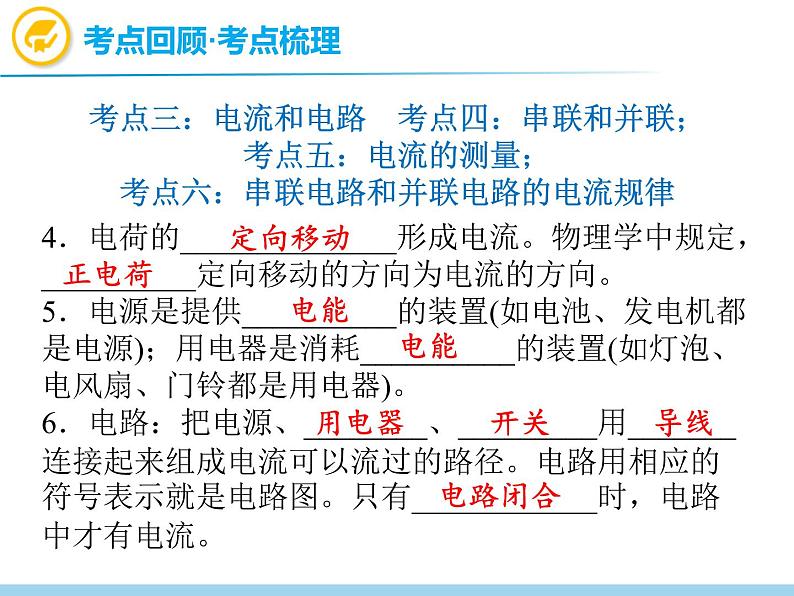

4．电荷的______________形成电流。物理学中规定，__________定向移动的方向为电流的方向。5．电源是提供__________的装置(如电池、发电机都是电源)；用电器是消耗__________的装置(如灯泡、电风扇、门铃都是用电器)。6．电路：把电源、________、_________用_______连接起来组成电流可以流过的路径。电路用相应的符号表示就是电路图。只有____________时，电路中才有电流。
考点三：电流和电路 考点四：串联和并联；考点五：电流的测量；考点六：串联电路和并联电路的电流规律

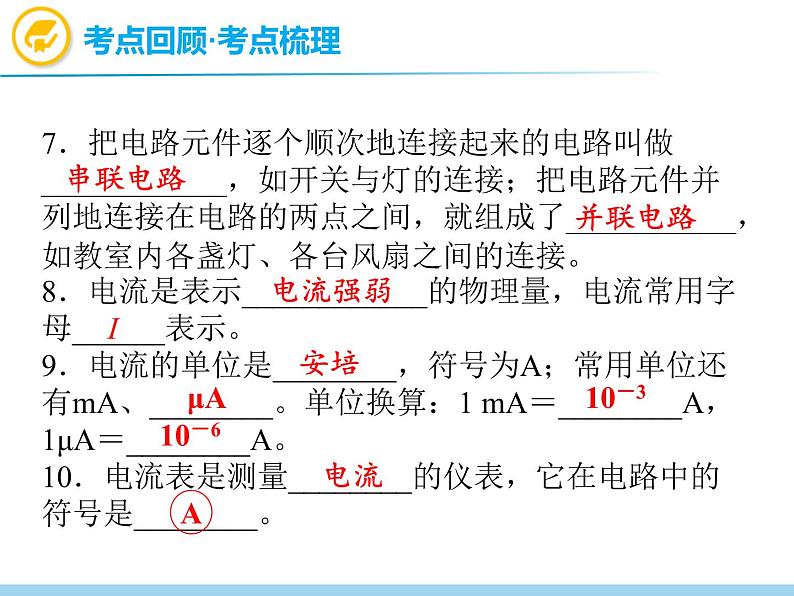

7．把电路元件逐个顺次地连接起来的电路叫做____________，如开关与灯的连接；把电路元件并列地连接在电路的两点之间，就组成了___________，如教室内各盏灯、各台风扇之间的连接。8．电流是表示____________的物理量，电流常用字母______表示。9．电流的单位是________，符号为A；常用单位还有mA、________。单位换算：1 mA＝________A，1μA＝________A。10．电流表是测量________的仪表，它在电路中的符号是________。

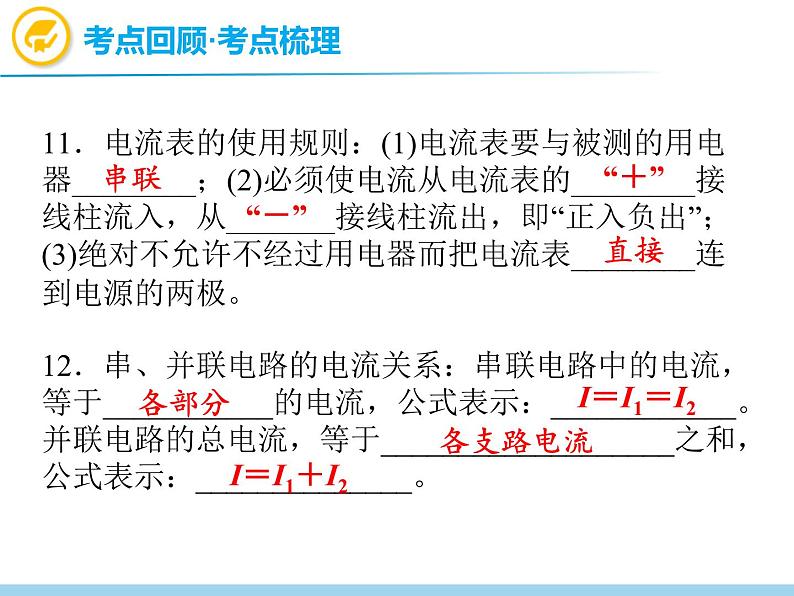

11．电流表的使用规则：(1)电流表要与被测的用电器________；(2)必须使电流从电流表的________接线柱流入，从_______接线柱流出，即“正入负出”；(3)绝对不允许不经过用电器而把电流表________连到电源的两极。12．串、并联电路的电流关系：串联电路中的电流，等于___________的电流，公式表示：____________。并联电路的总电流，等于___________________之和，公式表示：______________。

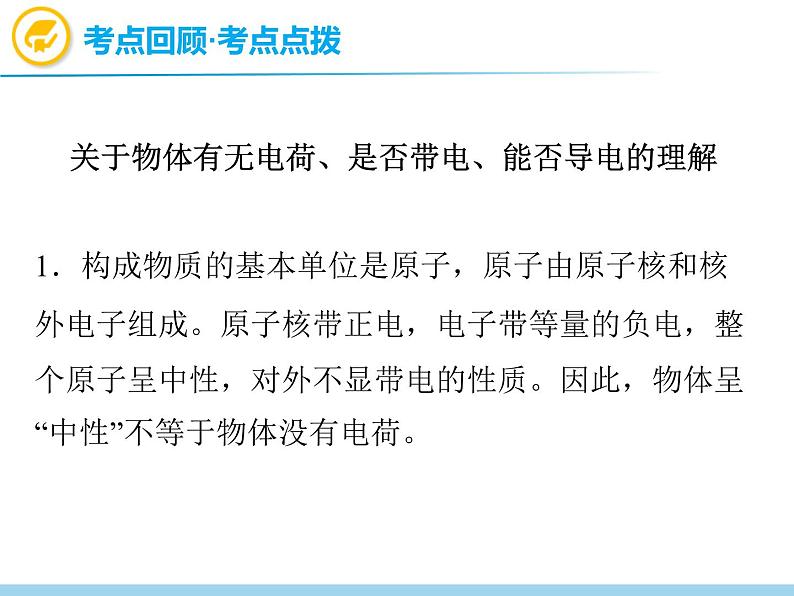

关于物体有无电荷、是否带电、能否导电的理解1．构成物质的基本单位是原子，原子由原子核和核外电子组成。原子核带正电，电子带等量的负电，整个原子呈中性，对外不显带电的性质。因此，物体呈“中性”不等于物体没有电荷。

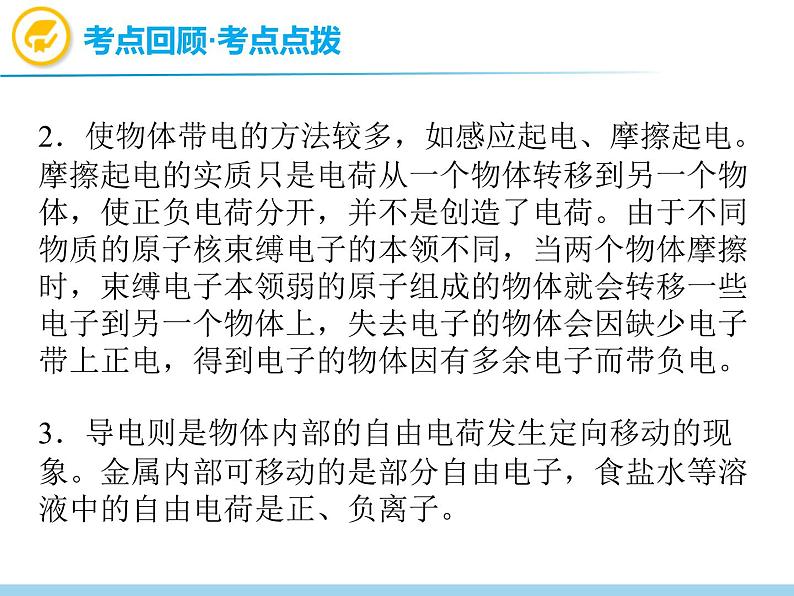

2．使物体带电的方法较多，如感应起电、摩擦起电。摩擦起电的实质只是电荷从一个物体转移到另一个物体，使正负电荷分开，并不是创造了电荷。由于不同物质的原子核束缚电子的本领不同，当两个物体摩擦时，束缚电子本领弱的原子组成的物体就会转移一些电子到另一个物体上，失去电子的物体会因缺少电子带上正电，得到电子的物体因有多余电子而带负电。3．导电则是物体内部的自由电荷发生定向移动的现象。金属内部可移动的是部分自由电子，食盐水等溶液中的自由电荷是正、负离子。

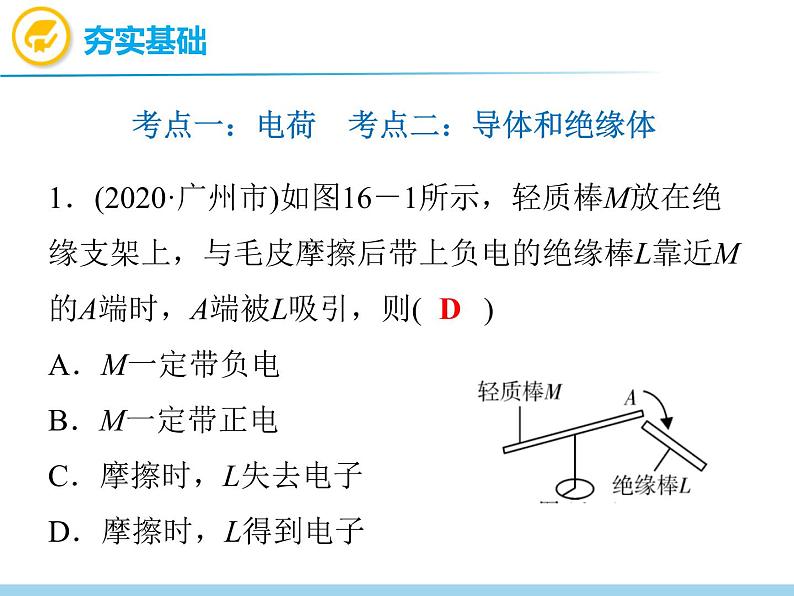

1．(2020·广州市)如图16－1所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则(　　)A．M一定带负电　 B．M一定带正电C．摩擦时，L失去电子　 D．摩擦时，L得到电子
2．关于导体和绝缘体的下列说法中，正确的是 (　　)A．导体善于导电是因为导体内有大量的电荷存在B．绝缘体不善于导电，是因为绝缘体内没有电荷 存在C．导体在任何情况下都可以导电，绝缘体在任何 情况下都不会导电D．有些绝缘体在一定的条件下可能变为导体　
3．如图16－2所示的物品中，通常情况下属于导体的是(　　)
4．自然界只有________种电荷，________电荷互相排斥，__________电荷互相吸引。5．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上了________电荷，互相________。
6．(2020·西安市模拟)小丽自制了一个检验物体是否带电的仪器——验电器，如图16－3所示。她将带电的橡胶棒与不带电的验电器的金属球接触，铝箔片张开，这是因为两片铝箔带上了________(选填“同种”或“异种”)电荷而相互_______(选填“吸引”或“排斥”)。
7．(2019·安徽省)公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。图16－4所示电路图符合上述要求的是 (　　) A B C D
8．(2020·黔南布依族苗族自治州)某自动售货机，它可通过手机扫码(闭合S1)或通过投币(闭合S2)，启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是图16－5中的(　　) A B C D
9．(2020·岳阳市)小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。图16－6中的电路图符合上述要求的是(　　) A B C D
10．关于电流表的使用，下列叙述中错误的是(　　)A．电流表要并联在电路中B．要使电流从正接线柱流入电流表，负接线柱流出C．被测电流不要超过电流表的量程D．绝对不允许不经过用电器而把电流表直接连到电 源的两极上
11．(2020·临沂市)两只规格相同的灯泡按如图16－7所示的方式连接，将开关S1和S2闭合，则(　　)A．两灯泡是串联的　B．电流表A2测灯泡L2的电流C．电流表A1的示数是A2的两倍D．断开S2后，灯泡L1的亮度变大
12．(2020·南京市模拟)如图16－8甲电路，当开关S闭合后，电流表的指针偏转如图16－8乙所示，通过L2的电流应为________A；若通电一段时间后灯L1灯丝断了，则灯L2的亮度将____________(选填“变亮”“变暗”或“无变化”)。
13．(2019·铜仁市)如图16－9所示，只闭合S1，电阻R1、R2组成________电路，断开S1，闭合S2、S3，电阻R1、R2组成________电路，同时闭合S1、S3，电路会形成________。
1．(2020·十堰市)某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。如图16－11所示电路图符合要求的是(　　) A B C D
2．如图16－12所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是(　　)A．灯L1短路 B．灯L2短路C．灯L1断路 D．开关S接触不良
3．(2020·株洲市)小明同学按如图16－13连接好电路，闭合开关后发现，甲乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的(　　)A．甲灯泡断路　　B．乙灯泡断路C．甲乙灯泡都断路D．电源坏了
4．(2019·黄冈市)在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是 (　　)A．两个模块相当于开关，彼此串联 B．两个模块相当于开关，彼此并联C．两个模块相当于电源，彼此并联 D．两个模块相当于电源，彼此串联
5．(2019·兰州市)请在图16－14中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡，电流表测通过L1的电流。
6．(2019·成都市)在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图16－15甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。(1)她先把电流表接在 a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动。故障的原因可能是_____(选填字母)。A．某段导线断开 B．某接线柱处接触不良 　C．某灯泡被短路 D．电流表被烧坏
6．(2019·成都市)在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图16－15甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流。(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图16－11乙所示，则所测的电流值为_____A。
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如上表，在分析数据时，发现三处的测量值有差异。下列分析正确的是________(选填字母)。A．可能是因为测量误差造成的B．是因为没有对电流表调零造成的C．串联电路中各处的电流本来就不等D．电流从电源正极流向负极的过程中，电流越来越 小
1．(2020·广东省)若把原子、原子核、电子看成球体，原子半径的数量级为10－10 m，原子核半径的数量级为10－15 m，电子半径的数量级小于10－9 nm。按尺度从大到小的排序是(　　)A．原子、原子核、电子 B．电子、原子、原子核 C．原子核、原子、电子 D．原子、电子、原子核2．(2020·广东省节选)按图16－16所示电路图连接好电路后，闭合开关，将会观察到电流表的指针________(选填“向右”“反向”或“几乎不”)偏转。
3.(2019·广东省)图16－17是锂(Li)原子结构示意图，下列说法正确的是 (　　)A．锂原子由质子和中子组成B．锂原子由带正电的原子核和核 外带负电的电子组成C．锂原子的质子数是电子数的两倍，所以锂原子 带正电D．锂原子失去电子后带负电
4．(2019·广东省节选)如图16－18所示，灯泡L1、L2的电阻分别为10 Ω、20 Ω，闭合开关S，通过L1、L2的电流分别为I1、I2，则I1∶I2＝________。5．(2019·广东省节选)如图16－19所示，图中电流表的读数为________A。
