【答案】

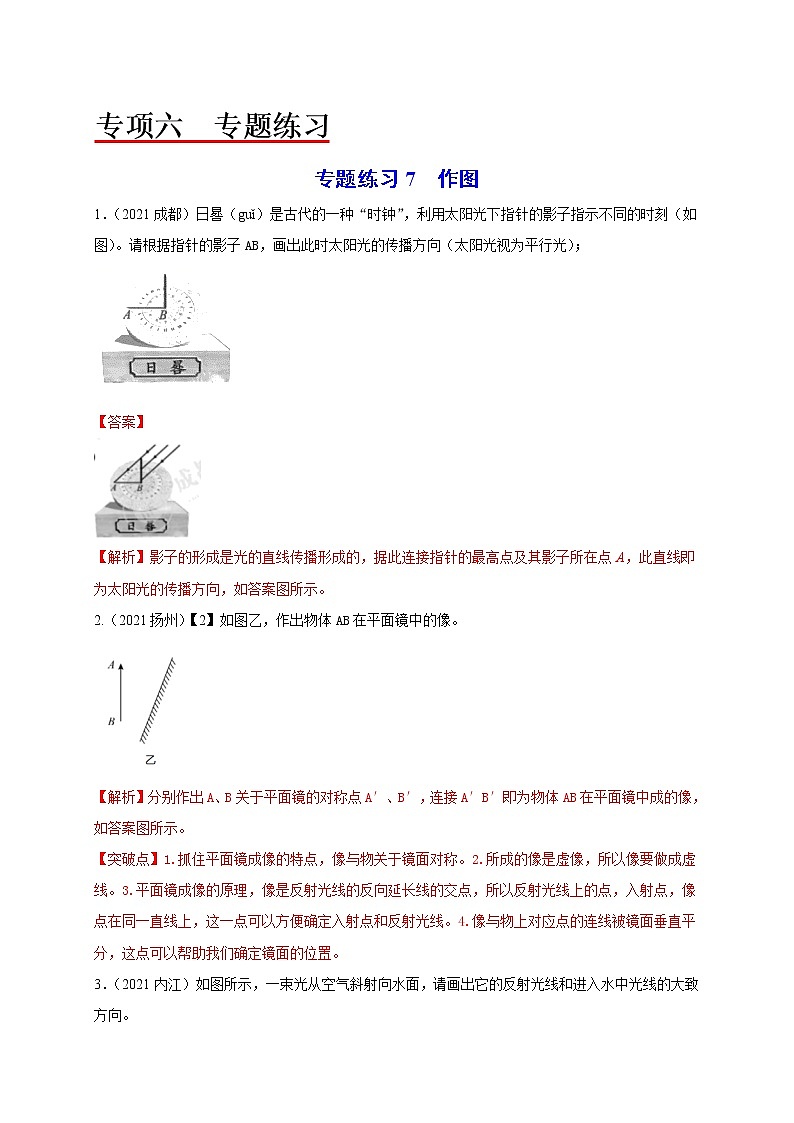

【解析】影子的形成是光的直线传播形成的，据此连接指针的最高点及其影子所在点A，此直线即为太阳光的传播方向，如答案图所示。

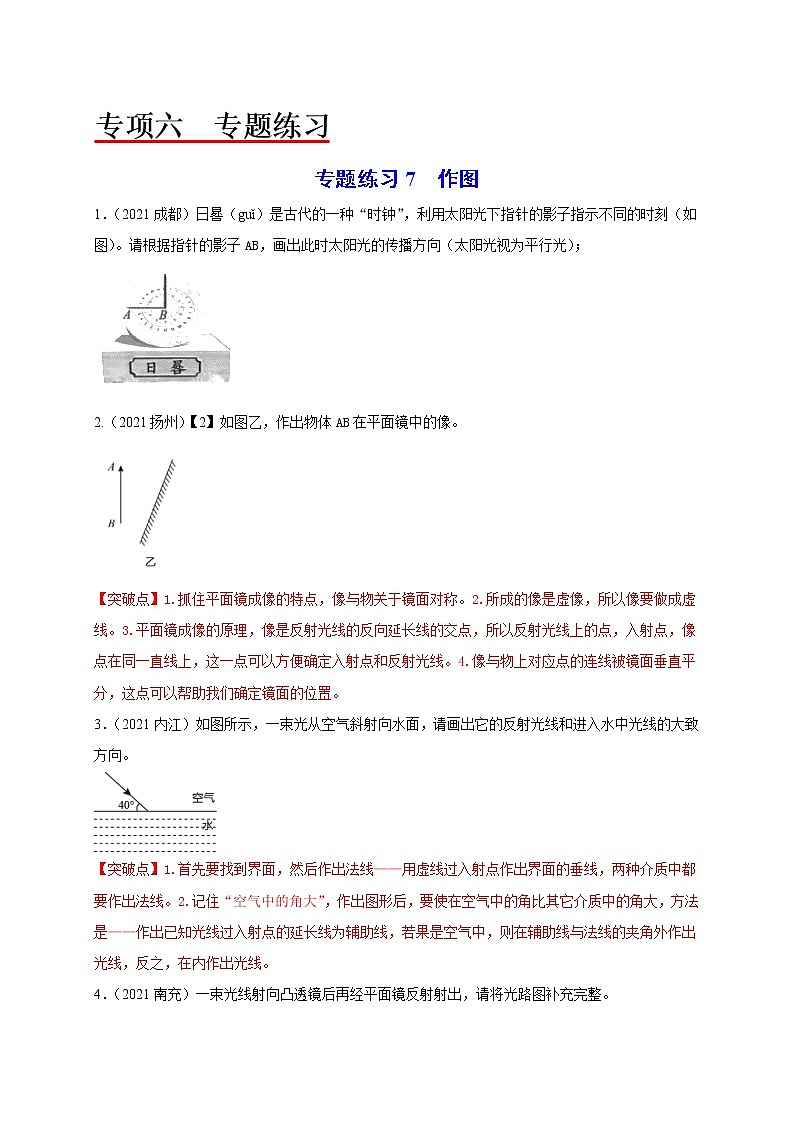

2.（2021扬州）【2】如图乙，作出物体AB在平面镜中的像。
【解析】分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体AB在平面镜中成的像，如答案图所示。
【突破点】1.抓住平面镜成像的特点，像与物关于镜面对称。2.所成的像是虚像，所以像要做成虚线。3.平面镜成像的原理，像是反射光线的反向延长线的交点，所以反射光线上的点，入射点，像点在同一直线上，这一点可以方便确定入射点和反射光线。4.像与物上对应点的连线被镜面垂直平分，这点可以帮助我们确定镜面的位置。

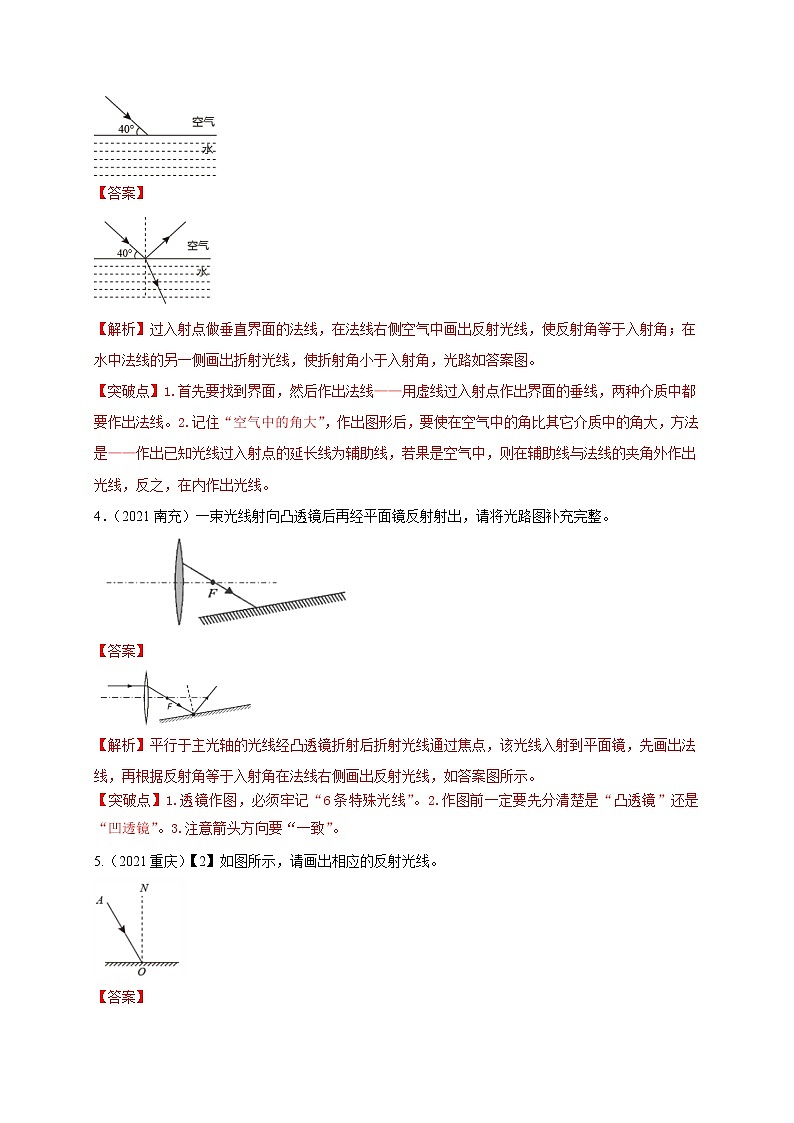

3．（2021内江）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。
【答案】
【解析】过入射点做垂直界面的法线，在法线右侧空气中画出反射光线，使反射角等于入射角；在水中法线的另一侧画出折射光线，使折射角小于入射角，光路如答案图。
【突破点】1.首先要找到界面，然后作出法线——用虚线过入射点作出界面的垂线，两种介质中都要作出法线。2.记住“空气中的角大”，作出图形后，要使在空气中的角比其它介质中的角大，方法是——作出已知光线过入射点的延长线为辅助线，若果是空气中，则在辅助线与法线的夹角外作出光线，反之，在内作出光线。
4．（2021南充）一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。
【答案】
【解析】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如答案图所示。
【突破点】1.透镜作图，必须牢记“6条特殊光线”。2.作图前一定要先分清楚是“凸透镜”还是“凹透镜”。3.注意箭头方向要“一致”。

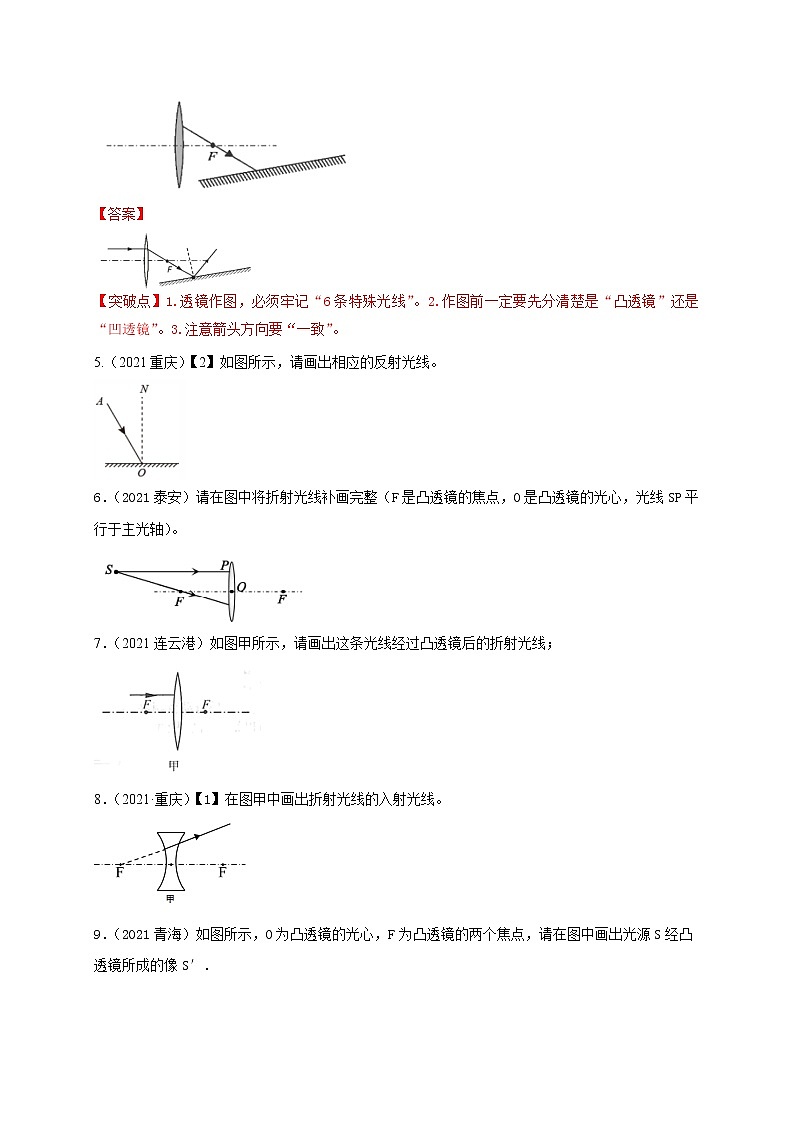

5.（2021重庆）【2】如图所示，请画出相应的反射光线。
【答案】

【解析】在法线另一侧根据反射角等于入射角作出反射光线，使反射角等于入射角，如答案图。

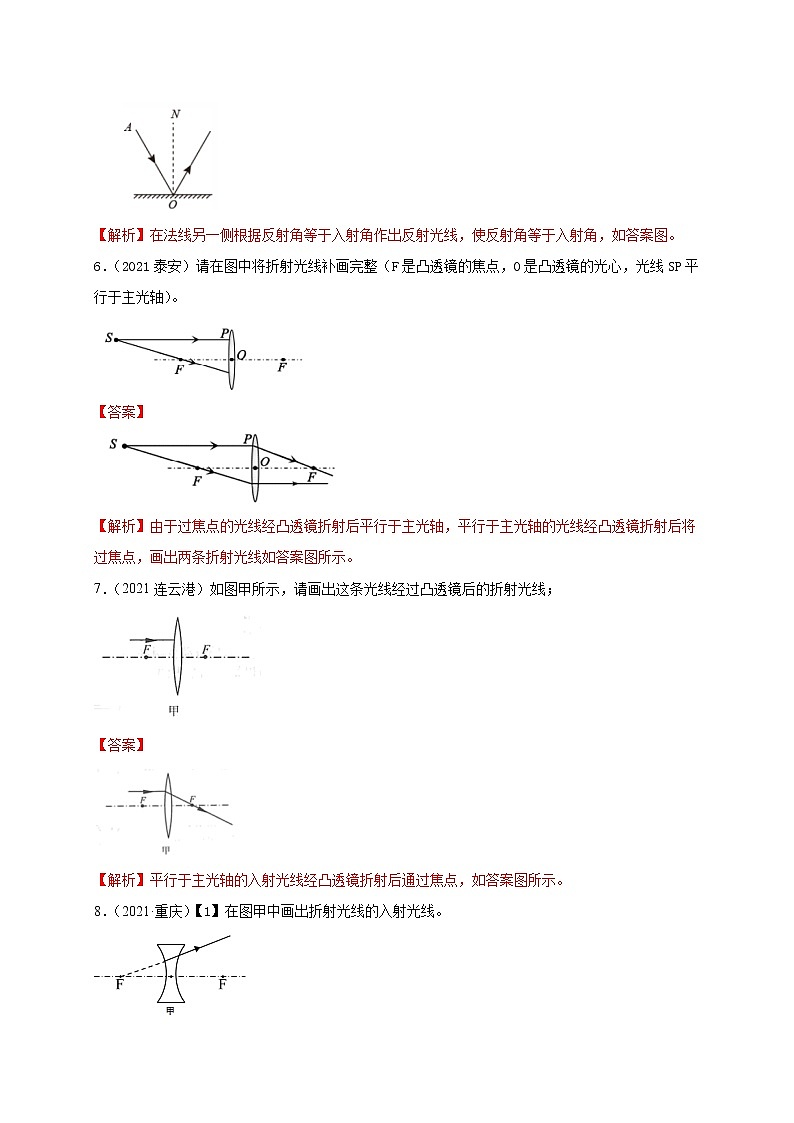

6．（2021泰安）请在图中将折射光线补画完整（F是凸透镜的焦点，0是凸透镜的光心，光线SP平行于主光轴）。
【答案】
【解析】由于过焦点的光线经凸透镜折射后平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，画出两条折射光线如答案图所示。
7．（2021连云港）如图甲所示，请画出这条光线经过凸透镜后的折射光线；
【答案】

【解析】平行于主光轴的入射光线经凸透镜折射后通过焦点，如答案图所示。
8．（2021·重庆）【1】在图甲中画出折射光线的入射光线。
【答案】
【解析】由图甲知，通过凹透镜的折射光线的反向延长线过异侧焦点，那么入射光线平行于主光轴，作图如答案图所示。
9．（2021青海）如图所示，O为凸透镜的光心，F为凸透镜的两个焦点，请在图中画出光源S经凸透镜所成的像S′．
【答案】
【解析】利用过光心的光线传播方向不改变，平行与主光轴的光通过透镜后会过焦点，这两条折射光线的交点就是像点S′．答案如图所示。

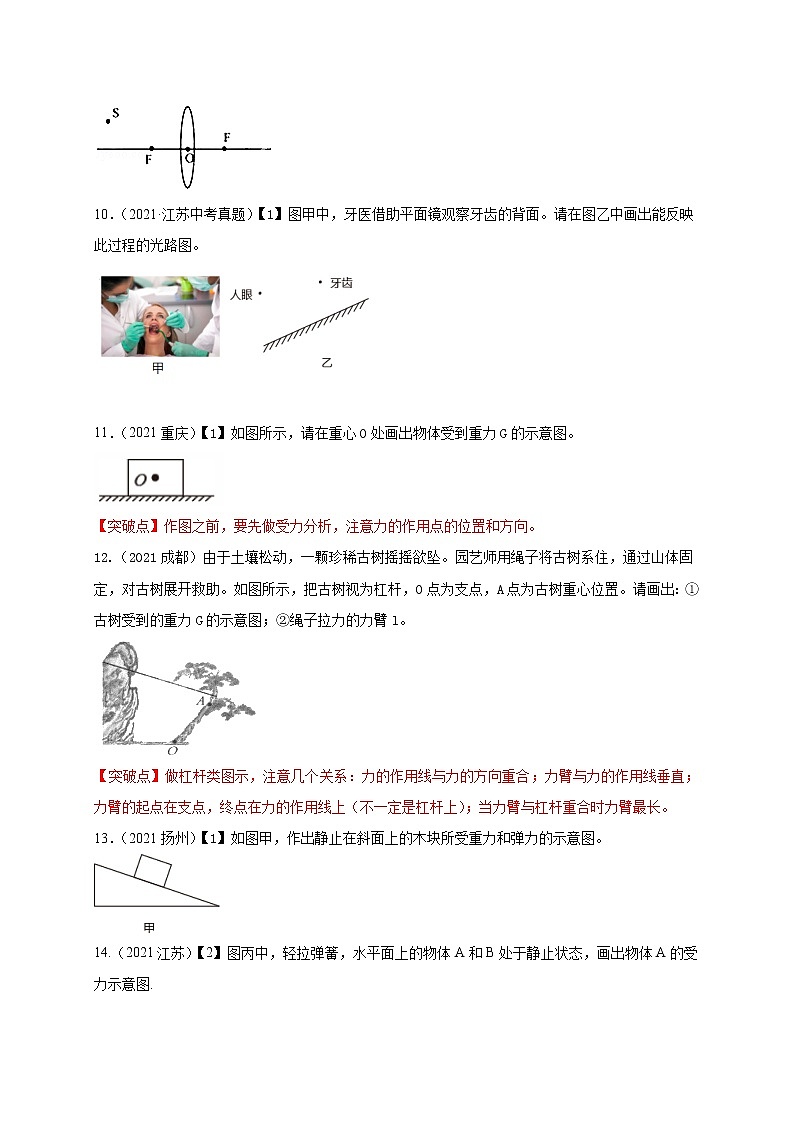

10．（2021·江苏中考真题）【1】图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图。
【答案】
【解析】画出牙齿关于镜面的对称点即为牙齿在平面镜中所成的像，连接像点和眼睛的直线与平面镜的交点即为入射点，连接入射点和眼睛并标上箭头为反射光线，连接牙齿和入射点标上箭头即为入射光线，如答案图所示。
11．（2021重庆）【1】如图所示，请在重心O处画出物体受到重力G的示意图。
【答案】

【解析】重力的方向是竖直向下的，过物体的重心O画一条带箭头的竖直向下的有向线段，用G表示。如答案图所示。
【突破点】作图之前，要先做受力分析，注意力的作用点的位置和方向。
12.（2021成都）由于土壤松动，一颗珍稀古树摇摇欲坠。园艺师用绳子将古树系住，通过山体固定，对古树展开救助。如图所示，把古树视为杠杆，O点为支点，A点为古树重心位置。请画出：①古树受到的重力G的示意图；②绳子拉力的力臂l。
【答案】
【解析】古树受到的重力应是竖直向下，作用点在重心上。绳子的拉力，方向沿绳子向上，则过O点作拉力作用线的垂线段，此线段即为拉力的力臂l。作图如答案所示。
【突破点】做杠杆类图示，注意几个关系：力的作用线与力的方向重合；力臂与力的作用线垂直；力臂的起点在支点，终点在力的作用线上（不一定是杠杆上）；当力臂与杠杆重合时力臂最长。
13．（2021扬州）【1】如图甲，作出静止在斜面上的木块所受重力和弹力的示意图。
【答案】
【解析】从木块的重心竖直向下做出木块重力的示意图，从木块的重心沿垂直于斜面向上画出弹力的示意图，如答案图所示。
14.（2021江苏）【2】图丙中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.
【答案】
【解析】对A进行受力分析，A受到重力和支持力，因为A和B间没有相对运动或相对运动趋势，所以A不受摩擦力，如答案图所示。
15.（2021扬州）【3】如图丙，标出通电螺线管和静止小磁针的N极。
【答案】
【解析】由图可知，电流从螺线管的右端流入，由安培定则可知螺线管的左端是N极，右端是S极，由磁极间的相互作用可知小磁针的右端是N极，如答案图所示。
【突破点】1.根据安培定则判断：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。2. 根究磁场N、S极判断电源正负极：假设法：假设某端是电源的正极，根据电流方向运用安培定则来判断螺线管的N、S极，若与题设一致，假设正确；若不一致，则电源的另一端是正极。
16.（2021连云港）【2】如图乙所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
【答案】

【详解】根据电源的正负极可以确定电流从螺线管的右端进左端出，结合安培定则即可确定螺线管的左端为S极右端为N极，在磁体的周围，磁感线从磁体的N极出发回到S极，如答案图所示。
17.（2021重庆）【2】图乙中小磁针处于自由静止状态，在括号内标上“N”或“S”。
【答案】
【解析】由图乙知，磁体的N极在左端，据同名磁极相互排斥，异名磁极相互吸引知，小磁针的N极在右端，即括号内应标上N。作答案图所示。
18．（2021岳阳）如图所示，请根据小磁针指向确定电源a 端的极性（用“+”或“﹣”表示）．
【答案】
【解析】已知小磁针右端为N极，根据磁极间的相互作用可确定螺线管的左端为S极，右端为N极，用右手握住螺线管，大拇指所指的方向为N极方向，四指指向电流方向，则电流从螺线管的左端流入，所以电源a端为正极，如答案图所示。
19.（2021江苏）【3】图丁中，将插座和控制插座的开关正确接入家庭电路中。
【答案】
【解析】三孔插座连接时，左孔接零线，右孔经过开关接火线，开关控制插座，中间孔接地线，如答案图所示。
【突破点】1.左边接零线；右边接火线；开关要与火线相接。2. 三孔插座需要接地线，一般上端与接地线相连。简记为“左零右火上地”。
20．（2021枣庄）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
【答案】
【解析】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如答案图所示。
